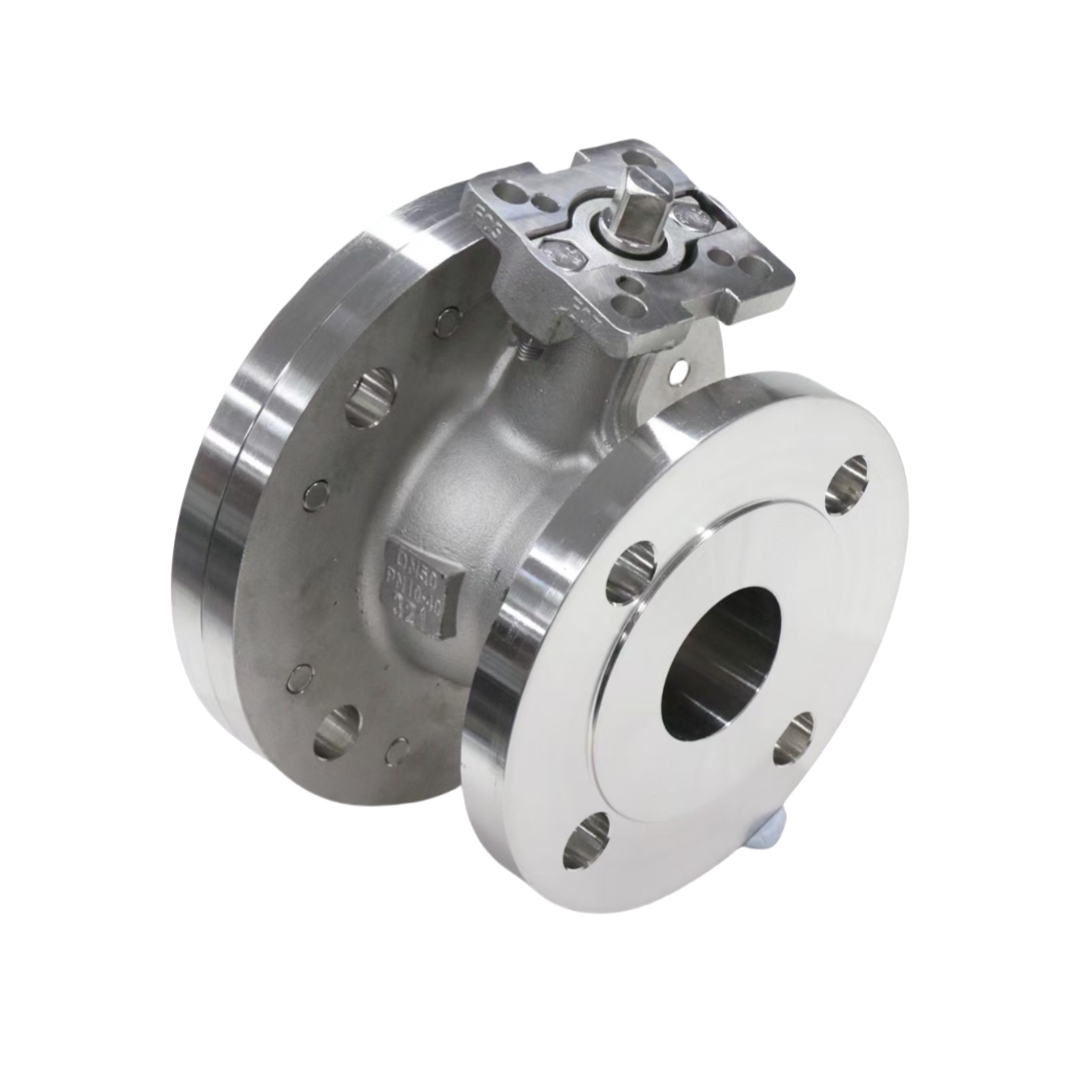

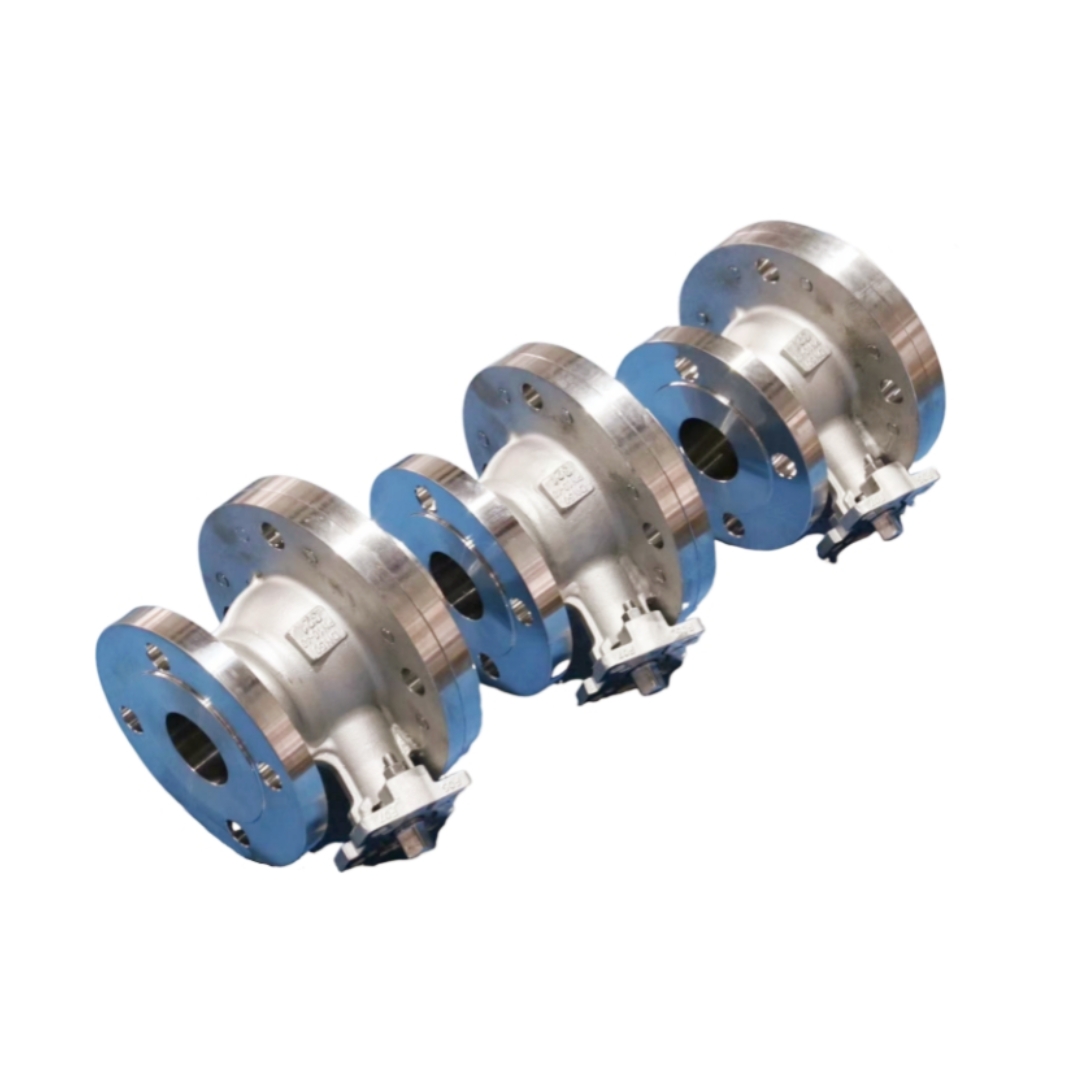

Van bi xả đáy bể điện GKQ0040-GKV295 được thiết kế để xả sạch, hiệu quả và hoàn toàn chất lỏng hoặc bán rắn từ bể chứa, lò phản ứng hoặc thùng chứa. Thiết kế lắp đặt từ phía trên giúp dễ dàng bảo trì và sửa chữa trực tuyến, giảm thiểu thời gian ngừng hoạt động.
Van bi lắp đặt phẳng, không có khoang rỗng đảm bảo không có khoảng trống chết và dòng chảy không cặn, lý tưởng cho các ngành công nghiệp có tiêu chuẩn vệ sinh cao như dược phẩm, thực phẩm, mỹ phẩm và hóa chất chuyên dụng.
Van bi xả đáy bể kiểu vào từ trên
| |
Phạm vi kích thước DN25–DN200 (NPS 1"–NPS 8")
Phạm vi nhiệt độ Ghế mềm (PTFE/EPDM): -20°C đến +200°C Ghế kim loại: lên đến +800°C
| Vật liệu thân ASTM A351 CF8, CF3, CF8M, CF3M (Thép không gỉ đúc); ASTM A182 F304, F316, F316L, F904L, F51 (Thép không gỉ song pha, Thép không gỉ rèn). ASTM A216 WCB, WCC (Thép cacbon đúc); ASTM A350 LF2, ASTM A352 LCB (thép cacbon nhiệt độ thấp); ASTM A105 (thép rèn). ASTM A182 F22 (thép hợp kim Cr-Mo); Hợp kim đặc biệt (gốc Niken & hiệu suất cao): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Hợp kim B463 20; ASTM B348 Titan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconium R60702, ASTM B365 Tantalum R05200, R05400 (Tantalum). |
Áp suất làm việc 150LB - 2500LB | Vật liệu thân cây SS316, SS316L, thép không gỉ song pha, Nitronic 50, v.v. |
Gặp mặt trực tiếp ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002
| Chất liệu ghế Tiêu chuẩn: RPTFE; Tùy chọn: TFM1600, Tek-Fil®, UHMWPE, chất trám khoang, Ghế kim loại |
Vật liệu bóng SS316L, Hastelloy, thép không gỉ phủ PTFE, gốm sứ, F46, F51, v.v. | Kiểu dáng thân xe 1 giai đoạn |
Tiêu chuẩn thiết kế ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134 | Sự liên quan Mặt bích |
Van xả nước bồn điện kiểu lắp đặt phía trên
Sự miêu tả:
Van bi đáy bồn chứa kiểu lắp đặt từ trên xuống được thiết kế để xả từ đáy.
ứng dụng trong bể chứa, lò phản ứng và các thiết bị khác, cung cấp khả năng thoát nước nhanh, loại bỏ chất thải.
Thiết kế tiết kiệm không gian và dễ dàng bảo trì trực tuyến.
Cấu trúc cửa vào phía trên cho phép tháo rời, kiểm tra và sửa chữa các bộ phận bên trong.
các bộ phận mà không cần tháo van ra khỏi hệ thống — giảm thiểu thời gian ngừng hoạt động và
Đảm bảo quy trình vô trùng và hiệu quả.
Các tính năng chính:
Thiết kế mở từ phía trên – cho phép bảo trì nhanh chóng các bộ phận như bi, đế van và gioăng.
Ống thoát nước lắp âm tường – đảm bảo thoát nước hoàn toàn và sạch sẽ, không gây ứ đọng nước.
Đường kính toàn phần – dòng chảy không bị hạn chế, thích hợp cho môi chất nhớt hoặc chứa chất rắn.
Thân van chống nổ, thiết bị chống tĩnh điện và thiết kế chống cháy (tùy chọn)
Ghế lấp đầy khoang rỗng – loại bỏ các vùng chết, lý tưởng cho hệ thống vệ sinh hoặc xử lý bùn thải.
Có các tùy chọn cần gạt thủ công, bộ truyền động bánh răng hoặc điều khiển bằng khí nén/điện.
Thông tin kỹ thuật chi tiết
Kích thước: DN25–DN300 (1"–12")
Áp suất: Lên đến cấp 600 / PN100
Nhiệt độ: -50°C đến +600°C (tùy thuộc vào vật liệu)
Kết nối đầu cuối: Tấm lót bồn (hàn), mặt bích (RF/RTJ), kẹp, hoặc tùy chỉnh
Tiêu chuẩn: API 6D, ASME B16.34, EN 12516-1
Nguyên vật liệu:
Thân xe/Nắp ca-pô: Thép không gỉ SS304/SS316, Hợp kim 20, Hastelloy C276, Thép song pha/siêu song pha, Titan Gr.2
Bi cầu: Thép không gỉ SS316/316L, mạ crom hoặc phủ ENP, Hastelloy, Monel, phủ gốm
Thân van: SS316/316L, Duplex 2205, chống nổ, tùy chọn chống cháy.
Ghế: PTFE, TFM1600, PEEK, PTFE/TFM có khoang rỗng, kim loại (Stellite)
Gioăng/Vòng đệm: PTFE, Graphite, Viton, EPDM, Kalrez, gioăng trục chịu tải trọng thực
Điểm nổi bật:
Thiết kế đầu vào phía trên giúp dễ dàng bảo trì trực tuyến.
Cấu trúc bi không có khoang rỗng, không có khoảng trống chết đảm bảo dòng chảy không để lại cặn.
Thích hợp cho các ngành công nghiệp đòi hỏi độ sạch cao và môi trường hóa chất khắc nghiệt.
Van bi xả đáy kiểu mở từ trên xuống | Xả hết nước và dễ bảo trì
Van bi xả đáy bồn kiểu lắp đặt từ trên xuống được thiết kế cho các ngành công nghiệp yêu cầu xả hết nước trong bồn, dễ bảo trì và khả năng làm kín đáng tin cậy trong điều kiện vận hành khắc nghiệt.
Tính năng chính:
Thiết kế truy cập từ phía trên: Cho phép truy cập trực tiếp vào các bộ phận bên trong.
Bảo trì nhanh chóng mà không cần tháo van, giảm thời gian ngừng hoạt động và chi phí nhân công.
Lưu lượng tối đa: Hình dạng được tối ưu hóa đảm bảo lưu lượng tối đa với mức tối thiểu.
Giảm áp suất, lý tưởng cho các chất lỏng nhớt, dạng bùn hoặc chứa chất rắn.
Ống xả đáy lắp âm: Thoát nước hoàn toàn tại cửa ra của bồn chứa.
Giảm thiểu cặn bẩn, thời gian vệ sinh và nguy cơ ô nhiễm.
Khả năng làm kín hiệu suất cao: Các gioăng làm kín bằng PTFE, PEEK hoặc chất đàn hồi cung cấp khả năng chống ăn mòn hóa học.
khả năng chống chịu, chống mài mòn và chịu nhiệt.
Vật liệu chịu lực cao: Thép không gỉ, thép song pha hoặc hợp kim đặc biệt chống ăn mòn.
Khả năng chống chịu trong môi trường khắc nghiệt.
Khả năng vận hành linh hoạt: Hỗ trợ vận hành bằng tay, khí nén hoặc điện.
Có tùy chọn tích hợp tự động hóa.
