CF8, CF8M, CF3, and CF3M are all austenitic cast stainless steels under the ASTM A351 standard, commonly used for valves, pump bodies, flanges, and other castings. These materials correspond in composition to the wrought stainless steels 304/304L/316/316L, with the key differences being the carbon content and whether molybdenum (Mo) is included. GEKO Brand Valves are made from premium materials like these, offering superior performance in demanding environments such as industrial and chemical applications.     1）. Quick Code Meaning C: Casting F: Austenitic 8: Carbon ≤ 0.08% (standard carbon) 3: Carbon ≤ 0.03% (ultra-low carbon) M: Contains Mo (Molybdenum, 2.0%–3.0%)   2). Material Correspondence and Composition (ASTM A351)   American Standard Code Corresponding Steel Chinese Standard Code (Casting) Carbon Content Limit Main Composition (%) Core Characteristics CF8 304 ZG08Cr18Ni9 ≤0.08 Cr:18-21 Ni:8-11 General corrosion-resistant, lead-free CF8M 316 ZG08Cr18Ni1 2Mo2 ≤0.08 Cr:18-21 Ni:9-12 Mo:2-3 Contains molybdenum, resistant to chlorides CF3 304L ZG03Cr18Ni1 0 ≤0.03 Cr:17-21 Ni:8-12 Ultra-low carbon, resistant to intergranular corrosion CF3M 316L ZG03Cr18Ni1 2Mo2 ≤0.03 Cr:17-21 Ni:9-13 Mo:2-3 Ultra-low carbon + molybdenum, welded / seawater / chemical engineering preferred   3). Key Differences and Selection Points for GEKO Valves   CF8 vs CF3   CF8: Carbon ≤ 0.08%, corresponding to 304, suitable for general corrosion, non-welded, or weldable castings that can undergo solution treatment. GEKO Brand Valves manufactured with CF8 material are ideal for standard industrial applications and environments with mild corrosion conditions. CF3: Carbon ≤ 0.03%, corresponding to 304L, more resistant to intergranular corrosion, suitable for thick-walled welded parts, and situations where post-weld heat treatment is not required. GEKO valves utilizing CF3 material offer superior resistance in welding applications and critical environments.   CF8M vs CF3M   CF8M: Carbon ≤ 0.08% + Mo, corresponding to 316, resistant to moderate corrosion and chloride ions. GEKO Brand Valves made from CF8M are specifically designed for use in environments exposed to chloride ions and moderate corrosion, ensuring longevity and reliability in both industrial and chemical processing sectors.   CF3M: Carbon ≤ 0.03% + Mo, corresponding to 316L, suitable for welding, resistant to intergranular corrosion and pitting, and ideal for harsh environments such as seawater, chemicals, LNG, etc. GEKO valves made from CF3M are perfect for the toughest environments, such as marine, chemical, and LNG industries, providing excellent resistance to corrosion and ensuring extended service life.       4).Typical Applications     CF8: General water, nitric acid, food, low-temperature conditions. GEKO valves made from CF8 material are commonly used in water treatment systems and food processing applications where moderate corrosion resistance is required.   CF8M: Acetic acid, phosphoric acid, moderate chloride ion environments. GEKO Brand Valves made with CF8M are perfect for chemical industries handling acids and moderate levels of chloride ions.   CF3: Welding structures, large sections, and situations where post-weld heat treatment is not required. GEKO valves made from CF3 material are ideal for welding applications requiring strength and durability.   CF3M: Seawater, saltwater, chlorine-containing acidic media, marine engineering, desulfurization equipment. GEKO valves made with CF3M material are the first choice for applications in seawater, saltwater, and other corrosive environments.   Contact us for more!

The metal sliding contact surfaces of ball valves need to have a certain hardness difference, or else they may experience galling. In practice, the hardness difference between the valve ball and seat typically ranges from 5 to 10 HRC, providing optimal service life for the valve. Due to the complex machining process of the ball, which also incurs high costs, the ball is generally chosen to have a higher hardness than the valve seat to protect it from damage and wear.     GEKO Brand Ball Valves stand out with their high-quality materials and precise manufacturing processes, offering exceptional performance in hardness matching between the ball and seat. Various hardness combinations are utilized to ensure long-term stability and efficiency. Below are two commonly used hardness pairings:      - Ball Hardness 55 HRC, Seat Hardness 45 HRC: The valve ball surface can be coated with supersonic sprayed STL20 alloy, and the valve seat surface can be welded with STL12 alloy. This hardness combination is the most commonly used for metal-sealed ball valves, meeting the general wear requirements of metal-to-metal sealing. This pairing is widely used in GEKO Brand metal-sealed ball valves, ensuring excellent performance under high loads.         - Ball Hardness 68 HRC, Seat Hardness 58 HRC: The valve ball surface can be coated with supersonic sprayed tungsten carbide, and the valve seat surface can be supersonic sprayed with STL20 alloy. This hardness combination is widely used in coal chemical industries, providing higher wear resistance and extended service life. GEKO’s high-hardness ball valves have been extensively applied in coal chemical industries, helping users extend equipment life cycles and reduce maintenance costs.       Selecting the correct hardness combination can effectively prevent galling and ensure that GEKO Brand Ball Valves operate reliably under various harsh conditions, offering extended service life and lower maintenance requirements.   Contact us now for more information： info@geko-union.com

Trong lĩnh vực LNG (Khí thiên nhiên hóa lỏng)Đối với các hệ thống LNG, việc lựa chọn và ứng dụng đúng loại van là rất quan trọng để đảm bảo an toàn, hiệu quả và độ tin cậy của hệ thống. Van được sử dụng rộng rãi trong nhiều giai đoạn của quá trình vận chuyển LNG, từ lưu trữ đến vận chuyển. Trong số các thương hiệu nổi tiếng nhất về giải pháp van LNG, GEKO nổi bật nhờ sự đổi mới và tiêu chuẩn hiệu suất cao, mang đến các giải pháp tối ưu cho các ứng dụng LNG. Dưới đây, chúng ta sẽ tìm hiểu một số loại van chính được sử dụng trong hệ thống LNG và nêu bật đóng góp của GEKO cho ngành công nghiệp này. 1. Van bi chịu nhiệt độ cực thấp dùng cho LNGVan bi chịu nhiệt độ cực thấp dùng cho LNG là loại van được sử dụng rộng rãi nhất và nhiều nhất trong các hệ thống LNG. Chúng được thiết kế để chịu được nhiệt độ và áp suất cực cao gặp phải trong quá trình lưu trữ và vận chuyển LNG. Đặc điểm cấu trúc:Nắp van cổ dài: Cấu hình tiêu chuẩn giúp dễ dàng vận hành và bảo trì.Van điều tiết chống nổ: Đảm bảo van điều tiết được khóa chắc chắn ngay cả khi chịu áp suất bên trong, ngăn ngừa nguy cơ bị nổ.Chức năng khóa kép và xả khí: Cho phép xả LNG ra khỏi buồng van trong quá trình đóng van, ngăn ngừa sự tích tụ áp suất bất thường do sự bay hơi gây ra bởi nhiệt.Thiết kế gioăng đặc biệt: Thường là gioăng kim loại-kim loại hoặc gioăng mềm với cấu trúc bù đàn hồi, được thiết kế để thích ứng với sự co ngót ở nhiệt độ thấp. Ứng dụng:Đầu vào và đầu ra của bể chứa LNGKết nối cần tảiHệ thống xử lý khí bay hơi (BOG)Các thiết bị giảm áp và thiết bị hóa hơi Van GEKO, được thiết kế để chịu được nhiệt độ khắc nghiệt và vận hành trơn tru, thể hiện xuất sắc trong các ứng dụng quan trọng này. Với vật liệu tiên tiến và công nghệ làm kín đột phá của GEKO, các van này đảm bảo hoạt động trơn tru và an toàn của các cơ sở LNG. 2. Van cầu chịu nhiệt độ cực thấp dùng cho LNGĐược sử dụng để kiểm soát lưu lượng chính xác hoặc các ứng dụng yêu cầu khả năng đóng kín tuyệt đối, van cầu LNG là một phần không thể thiếu trong việc điều chỉnh lưu lượng LNG trong các đường ống và hệ thống đòi hỏi độ tin cậy cao. Đặc điểm cấu trúc:Thân van dạng góc hoặc hình chữ Y: Có điện trở dòng chảy thấp và dễ dàng xả để ngăn ngừa tình trạng ứ đọng môi chất.Nắp van dạng đĩa: Được thiết kế để chịu được tốt hơn các ứng suất do sự thay đổi nhiệt độ gây ra.Gioăng dạng xếp: Một tính năng thiết yếu tạo ra lớp chắn kim loại, loại bỏ nguy cơ rò rỉ ở nhiệt độ thấp.Ứng dụng:Hệ thống điều khiển dòng chảy (ví dụ: hệ thống lấy mẫu)Ứng dụng đòi hỏi độ kín cao trong các khu vực nguy hiểmĐầu vào/đầu ra của máy nén BOGĐường ống dẫn khí điều khiển hoặc nitơ Với chuyên môn của GEKO, các van này được chế tạo để chịu được áp suất và nhiệt độ khắc nghiệt trong hệ thống LNG, đảm bảo hoạt động ổn định và không rò rỉ. 3. Van cổng nhiệt độ cực thấp dùng cho LNGVan cổng được sử dụng trong các đường ống dẫn khí hóa lỏng (LNG) quy mô lớn, nơi cần có đường kính lớn và lực cản dòng chảy thấp để đảm bảo khả năng đóng kín hoàn toàn. Đặc điểm cấu trúc:Thiết kế van dạng nêm cứng hoặc van cổng đàn hồi: Được thiết kế để phù hợp với các tỷ lệ co ngót khác nhau của thân van và cổng van ở nhiệt độ thấp.Thiết kế đường kính toàn phần: Giảm thiểu lực cản dòng chảy, cho phép các thiết bị làm sạch (pigging) đi qua dễ dàng. Ứng dụng:Các đường ống dẫn LNG chính yêu cầu vận hành hết công suất.Các đường ống dẫn vào/ra lớn tại các trạm tiếp nhận LNG hoặc nhà máy hóa lỏng. Van cổng của GEKO có độ bền cao và khả năng làm kín vượt trội, là lựa chọn hoàn hảo cho các ứng dụng đường ống dẫn LNG quan trọng, nơi yêu cầu lưu lượng tối đa. 4. Van an toàn và van xả áp suất nhiệt độ cực thấp cho LNGCác van này là thiết bị an toàn thiết yếu giúp bảo vệ thiết bị và đường ống dẫn LNG khỏi hư hỏng do áp suất quá cao. Đặc điểm cấu trúc:Được thiết kế cho dòng chảy pha khí-lỏng: Đảm bảo thông hơi an toàn trong điều kiện dòng chảy thay đổi.Cách ly buồng lò xo: ​​Ngăn ngừa lò xo bị ảnh hưởng bởi môi trường có nhiệt độ thấp.Khả năng làm kín đáng tin cậy: Đảm bảo mở chính xác ở áp suất đã cài đặt và đóng kín hoàn toàn sau khi lắp đặt lại. Ứng dụng:Bồn chứa LNG (van an toàn chính và dự phòng)Bảo vệ quá áp cho đường ống dẫn LNG và bình chịu áp lựcHệ thống BOG Van an toàn của GEKO mang lại độ tin cậy và độ chính xác vượt trội, giúp hệ thống LNG hoạt động an toàn và ổn định, ngay cả trong điều kiện áp suất cực cao. 5. Van kiểm tra nhiệt độ cực thấp dùng cho LNGVan một chiều ngăn chặn dòng chảy ngược của môi chất, đảm bảo bảo vệ các thiết bị quan trọng trong hệ thống LNG. Đặc điểm cấu trúc:Thiết kế kiểu xoay hoặc nâng: Đảm bảo phản hồi nhanh chóng ở lưu lượng thấp.Khả năng làm kín đáng tin cậy: Ngăn ngừa rò rỉ do áp suất ngược. Ứng dụng:Các cửa xả của bơm LNG nhằm ngăn dòng chảy ngược trong quá trình tắt bơm.Đầu vào/đầu ra của máy nénCác đường ống có thể xảy ra hiện tượng chảy ngược. Van một chiều của GEKO được chế tạo từ vật liệu chất lượng cao, đảm bảo độ bền và hiệu suất hoạt động hiệu quả, đặc biệt là trong việc ngăn chặn dòng chảy ngược trong hệ thống LNG. 6. Các loại van LNG đặc biệt khácVan bướm nhiệt độ thấp: Được sử dụng để điều chỉnh hoặc đóng van có đường kính lớn, tổn thất áp suất thấp, chẳng hạn như trong đường ống thông gió và đường ống khí thải.Van kim: Được sử dụng để điều khiển lưu lượng rất chính xác trong các ứng dụng yêu cầu lưu lượng nhỏ, chẳng hạn như đường ống đo áp suất hoặc hệ thống lấy mẫu.

Nếu giá trị Cv xác định lượng công việc mà van có thể thực hiện, thì cấp độ rò rỉ (Lớp rò rỉ) và phạm vi (Khả năng phạm vi) xác định "chất lượng công việc" mà van thực hiện.         Lớp rò rỉ Giới hạn hiệu suất tối thiểu là: Van có thể đóng kín đến mức nào?       Khả năng phạm vi Giới hạn hiệu suất tối đa là: Van có thể điều chỉnh rộng đến mức nào?Nhiều sự cố xảy ra ngoài thực tế không phải vì van không cho phép dòng chảy đi qua, mà là do chính van hoạt động không đúng cách. không thể đóng đúng cách (gây rò rỉ khí áp suất cao, lãng phí vật liệu) hoặc không thể điều chỉnh đúng cách (gây mất ổn định ở lưu lượng thấp và bão hòa ở lưu lượng cao). Trong bài viết này, chúng ta sẽ giải thích hai chỉ số quan trọng quyết định "mức độ" hiệu suất của van. 01 Lớp học về rò rỉ: Nghệ thuật đóng vanTrên thế giới không hề có "sự rò rỉ bằng không" tuyệt đối. Ngay cả các nguyên tử kim loại cũng có khoảng trống giữa chúng.Tiêu chuẩn ngành được tuân thủ là ANSI/FCI 70-2 (Tương ứng với tiêu chuẩn IEC 60534-4). Tiêu chuẩn này chia rò rỉ thành 6 cấp. Dưới đây là giải thích chi tiết về các lớp thường được sử dụng: Hạng IV: Tiêu chuẩn cho gioăng kim loại cứng Sự định nghĩa: Lượng rò rỉ không vượt quá 0,01% giá trị Cv định mức.Ứng dụng: Hầu hết các loại van một chỗ ngồi và van lồng thông thường.Hiểu biết trực quan: Đối với van có hệ số Cv=100, một vết rò rỉ nhỏ có thể không nghe thấy được bằng tai người, nhưng các thiết bị có thể phát hiện ra nó. Hạng V: Một bước khó khăn để vượt qua Sự định nghĩa: Độ rò rỉ cực thấp, với công thức tính toán phức tạp (phụ thuộc vào chênh lệch áp suất và kích thước lỗ), chỉ bằng khoảng 1/100 so với cấp IV.Ứng dụng: Những trường hợp đòi hỏi độ kín khít kim loại cực cao, thường cần mài chính xác đế van và đĩa van. Lớp VI: Thế giới của các loại hải cẩu mềm Sự định nghĩa: Niêm phong kín bong bóngPhương pháp thử nghiệm: Người ta thổi khí qua và đếm số bọt khí thoát ra mỗi phút. Ví dụ, một van 1 inch không được phép rò rỉ quá 1 bọt khí mỗi phút.Vật liệu: Điều này hầu như chỉ có thể đạt được với các vật liệu mềm như PTFE (Teflon) hoặc cao su.Hạn chế: Các loại gioăng mềm không hoạt động tốt ở nhiệt độ cao (thường là...) < 230°C). 💡 Sai lầm khi lựa chọn:Đừng mù quáng theo đuổi cấp độ VI. Nếu bạn đang làm việc với hơi nước ở nhiệt độ và áp suất cao và yêu cầu cấp độ VI, các nhà sản xuất sẽ chỉ có thể cung cấp các cấu trúc kim loại đặc biệt đắt tiền, dẫn đến chi phí tăng vọt và tuổi thọ sử dụng không chắc chắn. Thông thường, cấp độ IV là đủ cho các van điều khiển. 02 Phạm vi hoạt động: Lý tưởng so với thực tế Khả năng phạm vi, còn được gọi là Tỷ lệ giảm âm lượng, được định nghĩa như sau:Tỷ lệ giữa lưu lượng điều khiển tối đa và lưu lượng điều khiển tối thiểu của van.  Van tuyến tính: Về mặt lý thuyết, phạm vi hoạt động khoảng 30:1.Van tỷ lệ bằng nhau: Về mặt lý thuyết, khả năng điều chỉnh phạm vi hoạt động có thể lên tới khoảng 50:1 hoặc thậm chí 100:1. Vì sao con số "100:1" trên các mẫu lại gây hiểu nhầm: Khả năng điều chỉnh phạm vi được thể hiện trên các mẫu được gọi là Khả năng phạm vi vốn có.Nhưng trên thực địa, chúng ta đang phải đối mặt với... Khả năng phạm vi đã cài đặt. Hãy nhớ điều đó cơ quan quản lý van, S?Điện trở của đường ống sẽ "làm giảm" sự chênh lệch áp suất của van. S = 1 (Lý tưởng): Khả năng điều chỉnh phạm vi đã lắp đặt bằng khả năng điều chỉnh phạm vi vốn có.S = 0,1 (Thông thường): Một van được đánh giá ở mức 50:1 có thể chỉ có phạm vi điều chỉnh thực tế khi lắp đặt là 5:1! Điều này có nghĩa là gì?Điều đó có nghĩa là khi lưu lượng giảm xuống 20%, van có thể đã gần đóng hoàn toàn, trở nên không ổn định. ✅ Nguyên tắc kỹ thuật:Không nên tin tưởng mù quáng vào dữ liệu mẫu. Trong các hệ thống có giá trị S thấp, cần phải tính toán phạm vi điều chỉnh đã lắp đặt. Nếu phạm vi lưu lượng thực tế rộng (ví dụ: lưu lượng tối thiểu trong quá trình khởi động, lưu lượng tối đa trong quá trình hoạt động bình thường), chỉ một van có thể không đủ. Một "phạm vi chia tách"Giải pháp sử dụng nhiều van mắc song song có thể là cần thiết." Hãy liên hệ với chúng tôi ngay để biết thêm thông tin về van điều khiển: info@geko-union.com

Khi mật độ công suất của từng tủ rack vượt quá 20kW, 30kW, và thậm chí cao hơn nữa, công nghệ làm mát bằng chất lỏng đã trở thành giải pháp cốt lõi để đạt được hiệu quả tản nhiệt cao và đáp ứng mục tiêu trung hòa carbon trong các trung tâm dữ liệu mật độ cao. Hệ thống đường ống của hệ thống làm mát bằng chất lỏng giống như "mạch máu" của hệ thống, và các van, với vai trò là các nút điều khiển quan trọng, đóng vai trò cốt lõi trong việc điều chỉnh lưu lượng, ổn định áp suất và bảo vệ an toàn. Thiết kế, lựa chọn và hiệu suất của chúng quyết định trực tiếp hiệu quả làm mát, độ tin cậy vận hành và tổng chi phí vòng đời (TCO) của hệ thống. Bài viết này phân tích một cách hệ thống các điểm kỹ thuật và giá trị ngành của van làm mát bằng chất lỏng từ năm khía cạnh: sự cần thiết của ứng dụng van, logic lựa chọn khoa học, các thông số kỹ thuật cốt lõi, dữ liệu về bối cảnh thị trường và xu hướng phát triển trong tương lai, dựa trên kinh nghiệm thực tiễn trong các dự án làm mát bằng chất lỏng cho trung tâm dữ liệu. Vai trò thiết yếu của van làm mát bằng chất lỏng: "Bộ phận bảo vệ an toàn" và "Bộ điều khiển thông minh" của hệ thống làm mát bằng chất lỏng. Việc vận hành liên tục và ổn định hệ thống làm mát bằng chất lỏng của trung tâm dữ liệu phụ thuộc vào sự điều chỉnh chính xác và khả năng bảo vệ an toàn do các van cung cấp. Giá trị cốt lõi của chúng trải rộng toàn bộ vòng đời từ thiết kế hệ thống, quản lý vận hành đến xử lý sự cố, được thể hiện cụ thể ở ba khía cạnh cốt lõi: 1. Đảm bảo tối ưu cho sự an toàn của hệ thốngThiết bị CNTT trung tâm dữ liệu có chính sách không khoan nhượng đối với rò rỉ chất làm mát. Hiệu suất làm kín của van là tuyến phòng thủ đầu tiên chống lại rò rỉ chất làm mát và bảo vệ các thiết bị điện tử nhạy cảm. Bằng cách cấu hình hợp lý các thành phần chuyên dụng như van an toàn và van một chiều, các rủi ro tiềm ẩn như hiệu ứng búa nước và tác động quá áp có thể được ngăn chặn hiệu quả, ngăn ngừa hư hỏng không thể khắc phục đối với các tấm làm mát máy chủ do áp suất hệ thống bất thường. Vì các tấm làm mát máy chủ thường được thiết kế để chịu áp suất từ ​​0,6-0,8 MPa, van phải kiểm soát chặt chẽ áp suất làm việc phía thứ cấp (từ CDU đến tủ/tấm làm mát) trong phạm vi 0,3-0,6 MPa, thiết lập một hệ thống bảo vệ áp suất theo cấp độ. 2. Kiểm soát chính xác hiệu quả làm mátHệ thống làm mát bằng chất lỏng cần phải điều chỉnh lưu lượng và hướng chất làm mát sao cho phù hợp với tải nhiệt động của tủ rack. Van GEKO thực hiện điều này thông qua điều khiển cân bằng thủy lực, giúp ngăn ngừa hiệu quả sự tích tụ điểm nóng cục bộ hoặc tình trạng làm mát dư thừa. Ví dụ, các van điều chỉnh điện được lắp đặt tại đầu ra của CDU nhận tín hiệu điều khiển từ hệ thống DCIM để tự động điều chỉnh lưu lượng theo nhu cầu của từng tủ rack (10-50L/phút). Van cân bằng có thể bù đắp cho sự sai lệch điện trở ở các đoạn đường ống khác nhau, đảm bảo hiệu suất làm mát ổn định trên tất cả các tủ rack. Điều này có liên quan trực tiếp đến giá trị PUE của trung tâm dữ liệu và sự ổn định hoạt động của thiết bị. 3. Hỗ trợ cốt lõi cho sự thuận tiện trong vận hànhCác cấu hình van GEKO được tối ưu hóa có thể giảm đáng kể chi phí vận hành và bảo trì hệ thống làm mát bằng chất lỏng, đồng thời giảm thiểu rủi ro thời gian ngừng hoạt động. Van kết nối nhanh hỗ trợ chế độ bảo trì "thay thế nóng" cho các tủ rack, cho phép bảo trì thiết bị mà không cần xả chất làm mát. Van bi tại các đầu ra của tủ rack có chức năng cách ly nhanh, giảm thời gian xử lý sự cố của từng tủ rack. Van xả tự động và van xả điểm thấp giải quyết các vấn đề tích tụ khí và lắng đọng tạp chất, giảm thiểu thời gian ngừng hoạt động do sự cố hệ thống và đảm bảo hoạt động liên tục 24/7 của trung tâm dữ liệu. Cần quản lý vận hành thường xuyên: van xả tự động cần hiệu chuẩn xả hàng quý để đảm bảo thoát khí trơn tru; van điều chỉnh điện phải được hiệu chuẩn hàng năm, với độ lệch được kiểm soát trong phạm vi ±1% để tránh biến dạng dòng chảy; gioăng trong hệ thống chất lỏng gốc fluoride cần được thay thế sau mỗi 3-5 năm, trong khi gioăng của hệ thống nước khử ion có thể sử dụng được từ 5-8 năm, cần kiểm tra lại hiệu suất làm kín sau khi thay thế.     Logic lựa chọn khoa học: Thích ứng toàn diện từ kịch bản đến yêu cầu Việc lựa chọn van làm mát bằng chất lỏng cần dựa trên nhu cầu chức năng, đặc tính môi chất, mức áp suất hệ thống và kịch bản vận hành, tuân thủ bốn nguyên tắc: "phù hợp vị trí, tương thích môi chất, độ chính xác và kiểm soát chi phí". Trọng tâm cần tập trung vào việc đáp ứng bốn điểm nút chính của hệ thống làm mát bằng chất lỏng và lựa chọn bảy loại van GEKO cốt lõi. 1. Sơ đồ cấu hình van cho bốn vị trí chính - Bộ phận đầu ra của bơm: Sử dụng cấu hình tiêu chuẩn "Van cổng + Van một chiều giảm tiếng ồn + Cảm biến áp suất". Van cổng cung cấp tổn thất áp suất tối thiểu khi ở trạng thái mở hoàn toàn và đảm bảo cách ly đáng tin cậy trong quá trình bảo trì bơm. Van một chiều giảm tiếng ồn, được hỗ trợ bởi cấu trúc lò xo, ngăn chặn dòng chảy ngược của chất làm mát sau khi bơm tắt và giảm thiểu tác động búa nước lên cánh quạt bơm. - Đầu vào và đầu ra của Bộ phân phối làm mát (CDU): Ở phía đầu vào, lắp đặt bộ lọc chữ Y có kích thước mắt lưới 100-200 và đồng hồ đo áp suất để loại bỏ các hạt tạp chất khỏi chất làm mát và ngăn ngừa tắc nghẽn các kênh dẫn nhỏ trong máy chủ. Phía đầu ra nên có van điều chỉnh điện và lưu lượng kế để điều khiển vòng tuần hoàn dòng chảy. Đường ống nhánh nên bao gồm van cân bằng thủ công để hiệu chỉnh cân bằng thủy lực trong quá trình gỡ lỗi hệ thống và làm đường dẫn dòng chảy dự phòng trong điều kiện xảy ra sự cố. - Đường ống nhánh cho tủ rack: Đầu vào nên được trang bị van cân bằng điều khiển bằng tay (đối với các trường hợp tiêu chuẩn) hoặc van cân bằng tự động (đối với các trung tâm điện toán cao cấp). Đầu ra nên được trang bị van bi để nhanh chóng cách ly tủ rack. Đường kính van phải chính xác phù hợp với lưu lượng định mức của tủ rack để đảm bảo nhu cầu làm mát phù hợp với khả năng lưu lượng. - Các điểm cao và thấp của hệ thống: Tại các điểm cao, lắp đặt van xả tự động để đẩy không khí tích tụ trong đường ống ra ngoài, ngăn ngừa tắc nghẽn khí và hiện tượng xâm thực. Tại các điểm thấp, lắp đặt van bi hoặc van cổng làm van xả để hút chân không hệ thống, làm sạch tạp chất và thực hiện các công việc bảo trì. 2. Bảy loại van GEKO cốt lõi, tính năng và kịch bản ứng dụng Loại vanChức năng cốt lõiKịch bản ứng dụngLợi thế cốt lõiVan biTắt máy thủ công, cách ly nhanh chóngCác ổ cắm tủ, đường ống thoát nướcThiết kế đường kính lớn với lực cản dòng chảy tối thiểu, hiệu suất làm kín không rò rỉ.Van điện từTự động bật/tắt nhanh, chức năng ngắt an toàn.Chuyển mạch nhánh, mạch ngắt khẩn cấpThời gian phản hồi ≤50ms, nguồn điện an toàn 24VDC, tiêu thụ điện năng thấp (3-5W)Van điều chỉnh điệnKiểm soát lưu lượng/áp suất chính xácCửa hàng CDU, chi nhánh điều khiển khu vựcĐộ chính xác điều khiển vị trí van ≤±1%FS, tương thích với Modbus/BACnetVan một chiềuNgăn ngừa dòng chảy ngượcCửa xả bơm, đầu nhánhVan tiết lưu giảm tiếng ồn, trợ lực lò xo, giúp triệt tiêu hiệu quả hiện tượng búa nước, áp suất mở van thấp tới 0,05 bar.Van cân bằngĐiều chỉnh cân bằng thủy lựcCác cửa vào tủ, chi nhánh khu vựcĐược trang bị giao diện đo áp suất G1/4/G3/8, hỗ trợ khóa góc và hiệu chuẩn lưu lượng.Van an toàn/van xả ápBảo vệ quá áp, xả áp suấtĐường ống chính, đơn vị CDUĐộ chính xác áp suất cài đặt ±3%, đáp ứng tiêu chuẩn ASME BPVC Section VIII hoặc chứng nhận PED.Van kết nối nhanhBảo trì nhanh chóng, có thể thay thế nóng, kết nối nhanh.Đầu vào/đầu ra tủBảo trì không cần xả hệ thống, độ tin cậy làm kín cao, tiêu chuẩn cho môi trường mật độ cao. 3. Nguyên tắc cốt lõi trong lựa chọn vật liệu: Ưu tiên tính tương thích của môi trường. Khả năng tương thích vật liệu van với chất làm mát là yếu tố then chốt để đảm bảo hoạt động ổn định lâu dài. Cần tránh hiện tượng ăn mòn vật liệu, giãn nở gioăng và kết tủa tạp chất. Kế hoạch lựa chọn vật liệu phù hợp với các môi chất làm mát khác nhau như sau: - Nước khử ion: Thân van nên được làm bằng thép không gỉ 304/316, và các vòng đệm nên là EPDM hoặc cao su flo. Phải tránh vật liệu đồng thau để ngăn ngừa sự kết tủa của nguyên tố kẽm và làm ô nhiễm chất làm mát. - Dung dịch Ethylene Glycol: Thân van nên được làm bằng thép không gỉ 316 để tăng cường khả năng chống ăn mòn, và các vòng đệm nên là cao su nitrile hoặc cao su flo, tập trung vào độ kín khít trong điều kiện nhiệt độ thấp. - Cách điện cho chất lỏng chứa flo: Thân van nên được làm bằng thép không gỉ 316 hoặc thép carbon mạ niken, và các vòng đệm nên là cao su flo hoặc cao su perfluoroether (FFKM), với thử nghiệm ngâm 72 giờ để kiểm tra khả năng tương thích trước khi sử dụng. - Dầu khoáng: Thân van có thể được làm bằng thép carbon hoặc thép không gỉ, với các vòng đệm được thiết kế phù hợp với cao su flo hoặc PTFE, có tính đến ảnh hưởng của hệ số giãn nở của môi chất đến hiệu suất làm kín. 4. Những sai lầm thường gặp khi lựa chọn ứng viên và các điểm cần tránh Trong kỹ thuật thực tiễn, việc lựa chọn van thường dễ dẫn đến những hiểu lầm. Các vấn đề chính cần tránh bao gồm: - Nhầm lẫn giữa "áp suất làm việc" và "áp suất thiết kế", việc lựa chọn van chỉ dựa trên áp suất làm việc dẫn đến biên độ an toàn không đủ. Việc lựa chọn phải hoàn toàn dựa trên áp suất thiết kế (áp suất làm việc × 1,1-1,2 hệ số an toàn).- Bỏ qua khả năng tương thích lâu dài giữa gioăng và chất lỏng chứa flo, chỉ sử dụng các thử nghiệm ngắn hạn trước khi sử dụng. Các nhà cung cấp nên cung cấp báo cáo thử nghiệm ngâm 72 giờ của bên thứ ba để xác minh không có hiện tượng phồng rộp hoặc lão hóa.- Không cung cấp giao diện đo lường trên van cân bằng, khiến việc định lượng chính xác các điều chỉnh thủy lực ở các giai đoạn sau trở nên bất khả thi. Hãy đảm bảo rằng các giao diện đo áp suất tiêu chuẩn G1/4 hoặc G3/8 được bao gồm trong lựa chọn.- Theo đuổi một cách mù quáng các loại van "hoàn toàn nhập khẩu", bỏ qua các trường hợp điển hình của các thương hiệu trong nước. Đối với các dự án nâng cấp, hãy ưu tiên lựa chọn các thương hiệu trong nước có kinh nghiệm trong các dự án ở Bắc Mỹ hoặc Trung Đông để cân bằng giữa chi phí và độ tin cậy. Các thông số kỹ thuật cốt lõi: Các chỉ số chính xác định hiệu suất của van Các van làm mát bằng chất lỏng trong trung tâm dữ liệu đòi hỏi độ chính xác điều khiển và độ tin cậy vận hành cao hơn so với các van được sử dụng trong hệ thống HVAC truyền thống hoặc ngành dầu khí. Chúng phải đáp ứng cấp độ Tier và nhu cầu vận hành dài hạn của trung tâm dữ liệu, với các chỉ số chính được phân loại thành hai nhóm: Thông số cốt lõi chung và Thông số chuyên biệt. 1. Các thông số cốt lõi chung (Cần thiết cho tất cả các loại van) - Tốc độ rò rỉ: Rò rỉ bên ngoài phải đáp ứng các tiêu chuẩn không cho phép, với tốc độ rò rỉ của máy đo phổ khối heli là

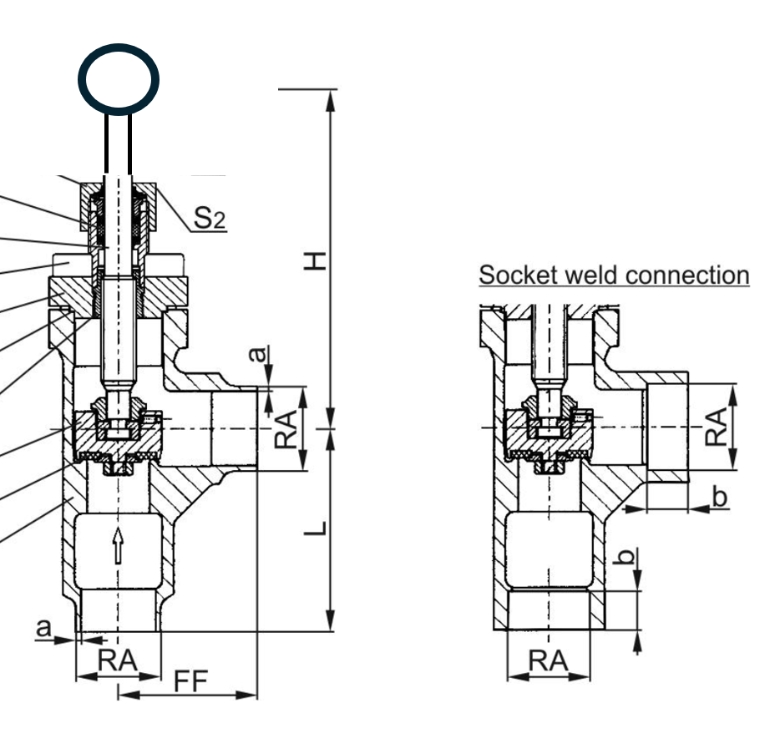

Giới thiệu Trong lĩnh vực kỹ thuật đông lạnh, đặc biệt là trong các hệ thống phun nitơ lỏng, các van truyền thống, chẳng hạn như van góc, từ lâu đã dựa vào vận hành thủ công với cấu trúc quay và các bộ phận ren. Cấu hình này yêu cầu người vận hành phải mặc đồ bảo hộ nặng nề trong môi trường cực lạnh, làm giảm hiệu quả và tiềm ẩn những rủi ro an toàn đáng kể. Bài viết này khám phá một giải pháp đột phá thay thế các van thủ công bằng các van tự động được điều khiển bằng bộ truyền động khí nén hoặc điện. Bằng cách tích hợp cơ chế đẩy-kéo tuyến tính thay vì cấu trúc quay truyền thống, thiết kế cải tiến này mang lại hiệu suất, tốc độ và độ an toàn được cải thiện, trở thành giải pháp lý tưởng cho việc điều khiển chất lỏng ở nhiệt độ thấp. GEKO, một thương hiệu đáng tin cậy trong công nghệ van, đã đón nhận sự đổi mới này để cung cấp các giải pháp hiệu suất cao cho các ứng dụng đông lạnh quan trọng.  Những hạn chế của van điều khiển bằng tay truyền thống Các van góc truyền thống trong hệ thống nitơ lỏng phải đối mặt với nhiều thách thức: 1) Hiệu suất vận hành thấp: Việc xoay van bằng tay tốn nhiều thời gian, làm chậm thời gian phản hồi, đặc biệt là trong trường hợp khẩn cấp. 2) Khả năng thích nghi kém với nhiệt độ thấpCác cấu trúc có ren dễ bị co ngót do lạnh, dẫn đến hỏng gioăng hoặc mòn linh kiện, làm tăng nguy cơ rò rỉ. 3) Các mối nguy hiểm về an toàn: Người vận hành phải làm việc trong điều kiện cực lạnh, và thao tác thủ công rườm rà, thường bị cản trở bởi những chiếc găng tay dày, có thể dẫn đến những sai sót gây nguy hiểm cho cả người và thiết bị. 4) Chi phí bảo trì cao: Việc kiểm tra gioăng phớt thường xuyên và thay thế linh kiện sẽ làm tăng chi phí vận hành dài hạn. Giải pháp: Van tự động đẩy-kéo tuyến tính Điểm đột phá cốt lõi nằm ở việc thay thế các van điều khiển bằng tay bằng các van tự động được vận hành bằng bộ truyền động khí nén hoặc điện, mang lại chuyển động đẩy-kéo tuyến tính thay vì chuyển động quay truyền thống: 1) Bộ truyền động khí nén: Các van này sử dụng khí nén để đẩy pít-tông, cho phép đóng mở van nhanh chóng, lý tưởng cho các hoạt động tần số cao. 2) Bộ truyền động điện: Động cơ điện cung cấp năng lượng cho các bánh răng hoặc cơ cấu vít để đạt được chuyển động tuyến tính chính xác, giúp dễ dàng tích hợp với các hệ thống điều khiển tự động. 3) Cơ cấu đẩy-kéo tuyến tính: Việc loại bỏ chuyển động quay giúp đơn giản hóa quy trình vận hành, giảm hao mòn linh kiện và kéo dài tuổi thọ của van. Được tối ưu hóa cho môi trường nhiệt độ thấp. Để giải quyết vấn đề nhiệt độ cực lạnh của nitơ lỏng (-196°C), thiết kế được nâng cấp bao gồm các tính năng sau: 1) Lựa chọn vật liệu: Thép không gỉ hoặc hợp kim đặc biệt được sử dụng để đảm bảo độ ổn định cấu trúc và khả năng chống rò rỉ ngay cả ở nhiệt độ thấp. 2) Cơ chế tự niêm phong: Van tự động tạo ra lớp niêm phong khi đóng, ngăn ngừa rò rỉ do co ngót khi nguội và đảm bảo hoạt động đáng tin cậy. 3) Chống đóng băng: Các bộ truyền động được trang bị các phần tử gia nhiệt hoặc lớp cách nhiệt để ngăn chặn hiện tượng đóng băng của các bộ phận chuyển động, đảm bảo hoạt động liên tục. Nâng cao an toàn và hiệu quả - Cải thiện sự tiện lợi cho người vận hành: Cơ chế chuyển động đẩy-kéo tuyến tính đơn giản hóa việc vận hành van, loại bỏ nhu cầu đào tạo phức tạp. Người vận hành có thể điều khiển van từ xa thông qua bảng điều khiển, giảm thiểu hơn nữa nguy cơ tiếp xúc với môi trường nguy hiểm. - Thời gian phản hồi nhanh hơn: Chuyển động thẳng nhanh hơn chuyển động quay, giúp giảm thời gian đóng mở van, từ đó tăng hiệu suất hệ thống. - Tăng cường an toàn: Việc giảm thiểu sự can thiệp thủ công làm giảm khả năng xảy ra lỗi do người vận hành, giảm nguy cơ rò rỉ và hư hỏng thiết bị. Thiết kế tuân thủ các quy định an toàn nghiêm ngặt nhất. - Giảm chi phí bảo trì: Thiết kế tự làm kín và cấu trúc tuyến tính đơn giản giúp giảm thiểu sự mài mòn của các bộ phận, giảm tần suất bảo trì và kéo dài tuổi thọ của van. Ứng dụng và Lợi ích Hệ thống phun nitơ lỏng Trong các ứng dụng phun nitơ lỏng, hệ thống van tự động được cải tiến mang lại kết quả vượt trội: - Tiêm nhanh: Hệ thống truyền động đẩy-kéo tuyến tính nhanh chóng mở van, cải thiện đáng kể tốc độ phun khí nitơ và giảm thời gian chờ đợi. - Khả năng niêm phong đáng tin cậy: Cơ chế làm kín được tối ưu hóa đảm bảo độ ổn định ngay cả ở nhiệt độ thấp, ngăn ngừa rò rỉ và đảm bảo vận hành an toàn. - Thao tác đơn giản: Các tùy chọn điều khiển bằng khí nén hoặc điện hỗ trợ vận hành từ xa, giảm thiểu rủi ro cho người lao động tiếp xúc với môi trường nhiệt độ thấp, từ đó nâng cao an toàn. Các hệ thống chất lỏng đông lạnh khác Sự đổi mới này có thể được mở rộng sang các chất lỏng đông lạnh khác như oxy lỏng hoặc carbon dioxide, mang lại những cải tiến tương tự về sự tiện lợi và an toàn trong vận hành. Giải pháp này lý tưởng cho các phòng thí nghiệm, cơ sở y tế và các ứng dụng công nghiệp nơi chất lỏng ở nhiệt độ thấp là rất quan trọng. Phần kết luận Việc chuyển đổi các van góc điều khiển bằng tay truyền thống sang van tự động được điều khiển bằng bộ truyền động khí nén hoặc điện với cơ cấu đẩy-kéo tuyến tính là một bước đột phá trong việc điều khiển chất lỏng đông lạnh. Sự đổi mới này cải thiện đáng kể sự tiện lợi khi vận hành, hiệu quả hệ thống và độ an toàn, đồng thời giảm thiểu yêu cầu bảo trì. GEKO, với công nghệ tiên tiến của mình, cung cấp giải pháp này không chỉ cho hệ thống phun nitơ lỏng mà còn cho nhiều ứng dụng đông lạnh khác, đảm bảo phương pháp quản lý chất lỏng ở nhiệt độ thấp đáng tin cậy và hiệu quả hơn. Bước tiến này đánh dấu một bước phát triển quan trọng trong ngành, mang lại hiệu suất và độ tin cậy cao hơn cho những môi trường đòi hỏi khắt khe nhất.

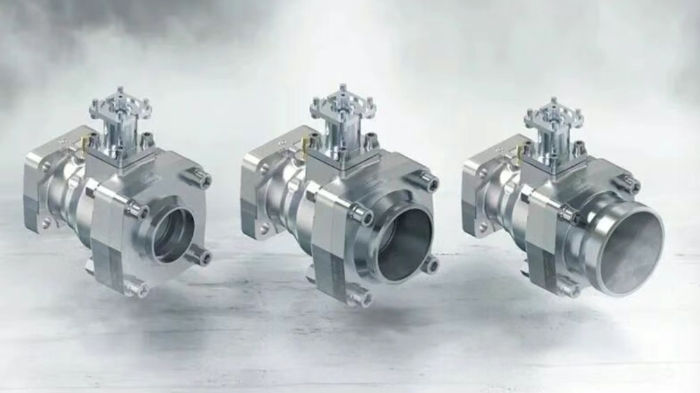

Mới đây, Danfoss đã cho ra mắt dòng van bi đóng ngắt OFB mới, được thiết kế đặc biệt cho các hệ thống làm lạnh không dầu và hệ thống bơm nhiệt sử dụng máy nén Turbocor®. Dòng van OFB cung cấp mức độ bảo vệ vận hành cao hơn cho các hệ thống không dầu, đặc biệt là cho các ứng dụng trong trung tâm dữ liệu và hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí) cao cấp. Van này tập trung vào việc nâng cao độ tin cậy của phía hút và có thiết kế tích hợp "ba trong một" cải tiến. Theo Danfoss, nó kết hợp phần chuyển tiếp hình nón hút, chức năng đóng kín chắc chắn và khả năng điều khiển hoàn toàn tự động vào một thiết bị duy nhất, giúp đơn giản hóa đáng kể bố cục hệ thống và cải thiện hiệu suất tổng thể.  Dòng sản phẩm OFB mới sử dụng cấu trúc hoàn toàn dạng mô-đun, tương thích liền mạch với tất cả các máy nén Danfoss Turbocor® TGx và TTx. Sản phẩm cung cấp 12 thông số kỹ thuật mặt bích đầu vào khác nhau (bao gồm 3 inch, 4 inch và 5 inch), phù hợp cho cả các dự án mới và nâng cấp hệ thống hiện có. Ngoài ra, dòng sản phẩm này hỗ trợ nhiều tiêu chuẩn kết nối quốc tế như ANSI, ASTM, DIN và EN, đảm bảo tính linh hoạt trong lắp đặt trên toàn thế giới. Nhờ thiết kế cấu trúc chắc chắn và đáng tin cậy, van OFB hoạt động ổn định trong phạm vi nhiệt độ rộng từ –40°F đến +212°F (khoảng –40°C đến +100°C). Dù trong môi trường lạnh hay nhiệt độ cao, nó đều đảm bảo hoạt động lâu dài, đáng tin cậy và hiệu quả của hệ thống. Các tính năng hiệu năng của sản phẩm như sau: Thiết kế ghi đông và yên xe có độ bền cao, chịu được chu kỳ sạc/xả kéo dài, đảm bảo độ tin cậy tuyệt vời: Hiệu suất làm kín mạnh mẽ và đáng tin cậy Cấu trúc van bi đóng kín chặt Thiết kế mô-men xoắn thấp giúp kéo dài tuổi thọ của van và bộ truyền động. Hệ thống mặt bích dạng mô-đun tương thích với nhiều tiêu chuẩn đường ống khác nhau, giúp dễ dàng tích hợp và lắp đặt: Hàn và nối mối hàn cho các loại ống và khuỷu nối tiêu chuẩn. Có thể được trang bị trực tiếp với bộ truyền động – theo tiêu chuẩn ISO 5211-F07/17 mm. Sau khi lắp đặt bộ truyền động, nó cho phép điều khiển bằng điện. Đạt được hiệu suất hệ thống cao nhờ luồng khí nạp mượt mà, tổn thất áp suất thấp và độ nhiễu loạn chất lỏng thấp: Thiết kế hiệu quả: Lắp đặt trực tiếp trên máy nén. Yêu cầu mô-men xoắn thấp – một bộ truyền động 90° với mô-men xoắn định mức 80Nm là đủ, giúp kéo dài tuổi thọ.

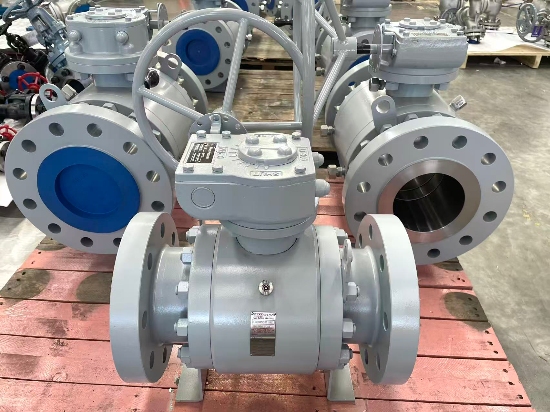

Trong các giai đoạn quan trọng của vận chuyển khí tự nhiên và khí hydrocarbon, hiệu suất của van ảnh hưởng trực tiếp đến cả an toàn và hiệu quả. Lô hàng van bi kín DBB (Double Block and Bleed) mới nhất của GEKO đã nhận được phản hồi đặc biệt tích cực từ khách hàng, nhờ hiệu suất làm kín khí đạt tiêu chuẩn ISO 5208 với mức rò rỉ bằng không (Rate A).  Van bi kín DBB: Sự lựa chọn lý tưởng cho các ứng dụng khí tự nhiên và khí hydrocarbon. 1.1 Các tính năng chính: Khả năng bịt kín hoàn toàn, không rò rỉ và thích ứng với điều kiện khắc nghiệt Van bi kín GEKO DBB sử dụng thiết kế làm kín kim loại-kim loại, đạt được khả năng làm kín khí nhờ các mặt tiếp xúc bi và đế van được mài chính xác. Van đáp ứng tiêu chuẩn rò rỉ ISO 5208 loại A, ngăn chặn hoàn toàn sự rò rỉ khí trong các thử nghiệm áp suất cao. Điều này đảm bảo van đáp ứng các yêu cầu nghiêm ngặt về không rò rỉ đối với đường ống dẫn khí tự nhiên. Thân van được làm từ thép hợp kim cường độ cao, được xử lý nhiệt đến độ cứng trên HRC 60, giúp cải thiện đáng kể khả năng chống mài mòn và đảm bảo hoạt động ổn định lâu dài trong môi trường ăn mòn của các loại khí hydrocarbon như metan và propan. 1.2 Ưu điểm về cấu trúc: Cách ly kép và dự phòng an toàn Thiết kế DBB bao gồm hai bề mặt làm kín độc lập với một van xả ở giữa, tạo ra một rào cản cách ly kép. Nếu gioăng chính bị hỏng, gioăng dự phòng sẽ ngay lập tức kích hoạt, trong khi van xả giải phóng khí dư, ngăn ngừa sự tích tụ áp suất. Thiết kế này rất quan trọng trong các nhà máy chế biến khí tự nhiên, nơi nó ngăn ngừa hiệu quả các nguy cơ cháy nổ do rò rỉ. Thân van được thiết kế dạng mô-đun, giúp việc bảo trì tại chỗ dễ dàng hơn và giảm thời gian ngừng hoạt động. 1.3 Các thông số hiệu năng: Đáp ứng đầy đủ các yêu cầu Dải áp suất: Từ cấp 150 đến cấp 1500, phù hợp với nhiều mức áp suất khác nhau, từ hệ thống thu gom áp suất thấp đến đường ống dẫn khí đường dài áp suất cao. Phạm vi nhiệt độ: -46°C đến 200°C, bao gồm các khu vực cực lạnh và môi trường tinh chế ở nhiệt độ cao. Đường kính danh nghĩa: DN 15 đến DN 600, đáp ứng nhu cầu kiểm soát lưu lượng từ các đường ống nhánh nhỏ đến đường ống chính. Phương pháp truyền động: Hỗ trợ các bộ truyền động bằng tay, khí nén, điện và thủy lực, tương thích với các hệ thống điều khiển tự động hóa.  2. Phân tích chuyên sâu các kịch bản ứng dụng khí tự nhiên và khí hydrocarbon 2.1 Vận chuyển khí tự nhiên: Thành phần cốt lõi cho các đường ống dẫn khí đường dài Trong các đường ống dẫn khí tự nhiên đường dài, van bi kín DBB đóng vai trò là thiết bị đóng ngắt quan trọng, thực hiện các chức năng sau: Kiểm soát áp suất cao: Trong các đường ống áp suất loại 900 trở lên, van cần chịu được các thao tác đóng/mở thường xuyên. Van GEKO đã vượt qua các bài kiểm tra độ bền mỏi, duy trì độ kín khít sau 100.000 chu kỳ. Chức năng dừng khẩn cấp: Khi được kết nối với hệ thống SCADA, van có thể mở hoặc đóng hoàn toàn trong vòng 5 giây, phản ứng kịp thời với các cảnh báo rò rỉ đường ống. Vệ sinh đường ống: Chức năng đóng mở nhanh của van bi, kết hợp với thiết bị làm sạch đường ống (pigging device), đảm bảo loại bỏ tạp chất khỏi đường ống, duy trì hiệu quả vận chuyển. 2.2 Xử lý khí hydrocarbon: Hỗ trợ đáng tin cậy cho các cơ sở lọc dầu và LNG Tại các trạm tiếp nhận LNG (Khí tự nhiên hóa lỏng) và nhà máy lọc dầu, van phải đối mặt với hai thách thức kép: nhiệt độ thấp và ăn mòn. Khả năng làm kín ở nhiệt độ thấp: Các vật liệu làm kín đặc biệt chịu được nhiệt độ thấp duy trì độ đàn hồi ở -196°C, ngăn ngừa rò rỉ do co ngót khi nguội. Chống ăn mòn: Thân van được phủ một lớp hợp kim gốc niken, có khả năng chống ăn mòn bởi các khí axit như H₂S và CO₂, giúp kéo dài tuổi thọ. Cách ly quy trình: Trong các tháp chưng cất, máy nén và các thiết bị khác, van cho phép kiểm soát lưu lượng khí hydrocarbon một cách chính xác, hỗ trợ tối ưu hóa quy trình. 2.3 Các trường hợp ứng dụng điển hình Trường hợp 1: Trong một dự án đường ống dẫn khí tự nhiên đa quốc gia, sau khi sử dụng van bi GEKO DBB, tỷ lệ rò rỉ đã giảm từ mức trung bình ngành là 0,5% xuống 0%, tiết kiệm hơn 2 triệu đô la chi phí bảo trì hàng năm. Trường hợp 2: Tại một đơn vị cracking nhiệt độ cao của nhà máy lọc dầu ở Trung Đông, van GEKO đã hoạt động liên tục trong 3 năm mà không gặp sự cố hỏng gioăng, thay thế cho sản phẩm nhập khẩu ban đầu. 3. Làm thế nào để đối chiếu yêu cầu với các tính năng của sản phẩm3.1 Lựa chọn thông số chính Xếp hạng áp suất: Chọn van có xếp hạng từ Class 300 đến Class 1500 dựa trên áp suất thiết kế đường ống để tránh rủi ro quá áp. Phạm vi nhiệt độ: Nên chọn van chịu nhiệt độ thấp ở những vùng lạnh, trong khi môi trường nhiệt độ cao cần xem xét đến thiết kế tản nhiệt. Phương pháp truyền động: Đối với các kịch bản điều khiển từ xa, nên sử dụng bộ truyền động điện, trong khi bộ truyền động khí nén lý tưởng cho các hệ thống dừng khẩn cấp. 3.2 Mẹo Lắp Đặt và Bảo Trì Kiểm tra trước khi lắp đặt: Xác nhận rằng ký hiệu hướng dòng chảy của van khớp với đường ống và các bề mặt kết nối mặt bích sạch sẽ và không bị hư hại. Bơm mỡ làm kín: Sử dụng mỡ làm kín chuyên dụng để tăng cường khả năng làm kín ở áp suất thấp, đảm bảo lượng mỡ bơm vào đáp ứng đúng thông số kỹ thuật của nhà sản xuất. Bảo trì định kỳ: Kiểm tra độ mòn của ghế ngồi 6 tháng một lần và thực hiện kiểm tra độ kín khí hàng năm. Thay thế các bộ phận cũ kịp thời. 3.3 Tiêu chuẩn và chứng nhận ngành Chứng nhận ISO 5208: Đảm bảo van vượt qua các bài kiểm tra độ kín khí nghiêm ngặt, với tỷ lệ rò rỉ thấp hơn 0,01%. Tuân thủ tiêu chuẩn API 6D: Đáp ứng các tiêu chuẩn của ngành dầu khí, đảm bảo độ tin cậy trong thiết kế, sản xuất và kiểm tra. Chứng nhận CE: Tuân thủ các chỉ thị về thiết bị chịu áp lực của EU, hỗ trợ hoạt động mua sắm toàn cầu. Hãy chọn van GEKO ngay hôm nay: Truy cập trang web của GEKO hoặc liên hệ với các nhà phân phối được ủy quyền. info@geko-union.com

Trong các ngành công nghiệp chế biến, chúng ta thường nói về độ mở van, lưu lượng và chênh lệch áp suất. Tuy nhiên, nếu nhìn vào van điều khiển dưới góc độ cơ học chất lỏng, chúng ta sẽ nhanh chóng nhận ra rằng nó không chỉ đơn thuần là một thiết bị cơ khí để điều chỉnh lưu lượng. Thực chất, van điều khiển là một cỗ máy chuyển đổi năng lượng chính xác. Tại sao sự giảm áp suất lớn lại tạo ra tiếng ồn chói tai?Tại sao một nút van bằng kim loại tưởng chừng như chắc chắn lại có thể bị nước "ăn mòn" do hiện tượng xâm thực? Câu trả lời nằm ở sự cạnh tranh liên tục giữa áp lực (năng lượng tiềm năng) Và vận tốc dòng chảy (năng lượng động). Tại GEKO, việc hiểu rõ sự cân bằng này là yếu tố cơ bản để thiết kế các van điều khiển đáng tin cậy và hiệu quả cho các ứng dụng công nghiệp đòi hỏi cao. 01 Định nghĩa lại van điều khiển: Một “bộ phận tiêu tán năng lượng” Hãy hỏi một người vận hành máy móc xem van điều khiển có chức năng gì, và câu trả lời rất đơn giản: “Nó kiểm soát dòng chảy.” Nếu hỏi một kỹ sư cơ học chất lỏng, câu trả lời sẽ khác: “Van điều khiển là một phần tử có điện trở thay đổi, gây ra tổn thất áp suất.” Chức năng thực sự của van điều khiển không phải là trực tiếp điều chỉnh tốc độ dòng chảy của chất lỏng, mà là thay đổi diện tích dòng chảy, buộc chất lỏng phải tiêu hao một phần năng lượng (áp suất) của nó và do đó thay đổi trạng thái dòng chảy.   Trong lĩnh vực điều khiển dòng chảy, không có bữa trưa nào là miễn phí cả. Để điều chỉnh lưu lượng, bạn phải trả giá bằng sự giảm áp suất (ΔP). Vậy năng lượng đó đi đâu? Phần lớn áp suất bị mất không biến mất hoàn toàn. Thay vào đó, nó được chuyển hóa thành: Nhiệt (nhiệt độ tăng nhẹ), Âm thanh (tiếng ồn), rung động cơ học. Quá trình này được gọi là sự tiêu tán năng lượng, và nó xác định bản chất hoạt động thực sự của một van điều khiển. 02 Phương trình Bernoulli: Mối quan hệ bập bênh giữa áp suất và vận tốc Khi chất lỏng chảy qua van, nó phải tuân theo định luật bảo toàn năng lượng. Vì chất lỏng không nén được Ví dụ như nước, mối quan hệ này được mô tả bởi... Phương trình Bernoulli. Có hai nhân vật chính: - Áp suất tĩnh (P) – thế năng của chất lỏng - Áp suất động – Năng lượng liên quan đến chuyển động của chất lỏng (vận tốc) Phương trình Bernoulli: Sơ đồ chính: Hình chiếu mặt cắt ngang của áp suất/vận tốc bên trong van:    (Hình minh họa: Khi chất lỏng chảy qua một khu vực hẹp, tốc độ của nó tăng lên đột ngột và áp suất giảm xuống đột ngột.) Giải thích quá trình vật lý Tăng tốc thông qua hạn chếKhi chất lỏng bị ép chảy qua khe hẹp giữa nút van và đế van, vận tốc của nó phải tăng lên đột ngột để có thể đi qua. Giảm áp suất đột ngộtTheo nguyên lý Bernoulli, khi vận tốc tăng thì áp suất phải giảm.Điều này giống như một chuyến tàu lượn siêu tốc: động năng tăng lên trong khi thế năng giảm xuống. Sự đánh đổi giữa áp suất và vận tốc này là cốt lõi của động lực học chất lỏng trong van điều khiển. 03 Vena Contracta: Tâm Bão Nguy Hiểm Một trong những khái niệm quan trọng nhất trong vật lý van điều khiển là... vena contracta. Vena contracta không phải là van mở về mặt vật lý. Nó nằm cách mặt van một đoạn rất ngắn về phía hạ lưu, tại vị trí: Diện tích dòng chảy nhỏ nhất, vận tốc dòng chảy cao nhất, áp suất thấp nhất.    Tại sao điều đó lại quan trọng đến vậy? Vì hầu hết các sự cố hỏng van nghiêm trọng đều bắt nguồn từ đây. Nếu áp suất tại tĩnh mạch co thắt (PVCKhi áp suất hơi của chất lỏng giảm xuống dưới áp suất hơi bão hòa, chất lỏng sẽ sôi ngay lập tức và tạo thành các bọt khí - đây là nhấp nháy.Nếu áp suất sau đó phục hồi, những bong bóng đó sẽ vỡ tung dữ dội, dẫn đến sự xâm thựcĐiều này có thể gây hư hại nghiêm trọng đến các bộ phận bên trong van. 04 Khả năng phục hồi áp suất: Con dao hai lưỡi trong thiết kế van  Sau khi chất lỏng đi qua chỗ co thắt (vena contracta), đường dẫn dòng chảy giãn ra. Vận tốc giảm, và áp suất bắt đầu tăng trở lại. Hiện tượng này được gọi là... Khôi phục áp suất. Một tham số không thứ nguyên quan trọng được sử dụng để mô tả hành vi này: Hệ số phục hồi áp suất (FL). Công thức hệ số phục hồi áp suất: Giá trị FL cho biết mức độ hiệu quả của van trong việc chuyển đổi động năng thành áp suất. Hai loại van, hai kết quả rất khác nhau. 1. Van có khả năng phục hồi cao (Van bi, Van bướm) - Giá trị FL thấp Dòng chảy trơn tru, như đường đua. Áp suất giảm sâu, sau đó phục hồi mạnh mẽ. Thuận lợi Lưu lượng cao Nhược điểm Hàm lượng PVC cực thấp, nguy cơ tạo bọt khí rất cao. 2. Van thu hồi thấp (Van cầu) - Giá trị FL cao (gần 0,9) Đường đi của dòng chảy ngoằn ngoèo, nhiễu loạn mạnh. Thuận lợi Giảm nguy cơ tạo bọt khí (PVC không bị giảm xuống quá thấp) Nhược điểm Tổn thất áp suất vĩnh viễn lớn hơn  (Hình minh họa: Van thu hồi cao là van bi/van bướm, và đường cong áp suất giảm sâu hơn; Van thu hồi thấp là van chặn, và đường cong áp suất phẳng hơn.) Tại GEKO, việc lựa chọn van luôn xem xét khả năng phục hồi áp suất, chứ không chỉ khả năng lưu lượng.  5 bài học thực tiễn dành cho kỹ sư Hiểu rõ các nguyên lý vật lý này mang lại giá trị thực sự trong việc lựa chọn và vận hành van. - Đừng để bị đánh lừa bởi cụm từ “Hoàn toàn mở cửa” Ngay cả khi vận tốc dòng chảy có vẻ thấp ở trạng thái mở hoàn toàn, ở những khe hở nhỏ, vận tốc tại điểm co thắt của tĩnh mạch có thể đạt đến mức cực cao: Chất lỏng có thể tạo thành các tia nước tốc độ cao. Các chất khí có thể đạt vận tốc gần âm thanh. - Tiếng ồn là năng lượng Tiếng ồn lớn của van không chỉ gây khó chịu mà còn là sự lãng phí năng lượng cơ học.Tiếng ồn càng lớn, sự tiêu tán năng lượng bên trong càng mạnh và nguy cơ gây hư hại cho thiết bị càng cao. - Dự đoán thất bại trước khi nó xảy ra Nếu bạn biết áp suất đầu vào (P1), áp suất đầu ra (P2) và hệ số FL của van, bạn có thể ước tính Pvc. Hãy liên hệ với chúng tôi ngay để biết thêm thông tin về van điều khiển: info@geko-union.com Nếu áp suất hơi của PVC thấp hơn áp suất hơi của chất lỏng, hãy ngừng sử dụng van tiêu chuẩn ngay lập tức. Nếu không, trong vòng vài tuần, bạn có thể thấy nút van bị thủng đầy lỗ do hiện tượng xâm thực. Hãy liên hệ với chúng tôi ngay để biết thêm thông tin về van điều khiển: info@geko-union.com

Được trang bị công nghệ van hiệu suất cao GEKO.Trong một thời gian dài, van bướm được các kỹ sư coi là một giải pháp "tiết kiệm chi phí" đơn thuần - nhẹ, nhỏ gọn, cấu trúc đơn giản và giá cả phải chăng. Tuy nhiên, chúng cũng mang tiếng là không đáng tin cậy:- Chỉ áp dụng cho ghế cao su mềm- Khả năng chịu nhiệt độ và áp suất cao kém- Dễ bị rò rỉ sau thời gian sử dụng lâu dàiTrong điều kiện vận hành khắc nghiệt, các van cầu cồng kềnh thường là tâm điểm chú ý.Quan điểm đó đã thay đổi với sự xuất hiện của một nhân tố đột phá thực sự:Van bướm lệch tâm ba cấp (TOV).  Bằng cách áp dụng một nguyên lý hình học tinh tế, thiết kế lệch tâm ba lớp loại bỏ hoàn toàn ma sát giữa các bề mặt làm kín bằng kim loại—biến việc làm kín kim loại với kim loại, không rò rỉ thành hiện thực. Sự đổi mới này đã giúp van bướm có khả năng cạnh tranh với van cầu trong các ứng dụng quan trọng. Hôm nay, GEKO sẽ đưa bạn khám phá bước đột phá hình học này để hiểu cách ba đường lệch tạo nên một kỳ tích kỹ thuật. 1. Điểm yếu chí mạng của van bướm truyền thống: Ma sát Để hiểu tại sao van lệch tâm ba chiều lại mang tính cách mạng, trước tiên chúng ta phải xem xét lý do tại sao các thiết kế trước đó lại không đạt được hiệu quả như mong muốn. 1.1 Van bướm đồng tâm (không lệch tâm) Trong các thiết kế đồng tâm, tâm trục, tâm đĩa và tâm vòng đệm đều trùng nhau. Vấn đề:Trong suốt toàn bộ chu kỳ đóng mở, đĩa liên tục cọ xát vào gioăng. Để duy trì hiệu quả làm kín, chỉ có thể sử dụng gioăng cao su đàn hồi. Ghế cao su: Không chịu được nhiệt độ cao. Lão hóa nhanh: Là nguyên nhân chính gây rò rỉ và tuổi thọ ngắn. 1.2 Van bướm lệch tâm kép Để giảm ma sát, các kỹ sư đã đưa vào hai độ lệch: Offset 1:Trục lệch khỏi tâm bề mặt làm kín Độ lệch 2:Trục lệch khỏi đường tâm của đường ống. Kết quả:Các lệch tâm này tạo ra cơ chế hoạt động giống như cam, cho phép đĩa nhanh chóng tách khỏi đế trong chuyển động mở ban đầu. Điều này làm giảm đáng kể ma sát và cho phép sử dụng các đế PTFE cứng hơn với khả năng chịu áp suất và nhiệt độ được cải thiện.   Nhưng vẫn còn một vấn đề:Vào thời điểm đóng kín cuối cùng, các bề mặt kim loại vẫn trượt lên nhau. Nếu cố gắng làm kín bằng cách tiếp xúc trực tiếp kim loại với kim loại, hiện tượng mài mòn nghiêm trọng có thể xảy ra—dẫn đến kẹt hoặc rò rỉ. 2. Hình học đằng sau bước đột phá: Hiểu về sự bù trừ ba chiều Để loại bỏ hoàn toàn ma sát kim loại, các kỹ sư đã đưa ra độ lệch thứ ba—và quan trọng nhất. Sơ đồ nguyên lý hình học của van bướm lệch tâm ba cấp (phần lõi)  Độ lệch 1: Độ lệch trục so với mặt phẳng làm kín Trục không đi xuyên qua tâm của bề mặt làm kín mà được đặt phía sau nó. Độ lệch 2: Độ lệch trục so với đường tâm đường ống Trục cũng được đặt lệch theo phương thẳng đứng so với đường tâm của ống. Chức năng của hai độ lệch đầu tiên:Chúng tạo ra hiệu ứng cam, cho phép đĩa và đế tách rời nhanh chóng trong quá trình mở. Offset 3: Offset Góc Hình nón (Sự đổi mới then chốt) Đây là tính năng phức tạp nhất—và mạnh mẽ nhất. Trong van lệch tâm ba chiều, bề mặt làm kín không có hình trụ. Thay vào đó, nó tạo thành một phần của hình nón nghiêng.Trục của hình nón nghiêng một góc so với đường tâm của đường ống. (Góc lệch hình nón) So sánh trực quan:Hãy tưởng tượng bạn cắt một miếng giăm bông hình nón theo một góc nghiêng—mép của miếng cắt đó tượng trưng cho bề mặt làm kín của van. Cấu trúc hình học này đảm bảo việc đóng kín diễn ra mà không bị trượt, chỉ xảy ra vào thời điểm đóng cuối cùng. 3. Khoảnh khắc quyết định: Ép ren không ma sát Khi cả ba phương pháp bù trừ cùng hoạt động, kết quả đạt được thật phi thường: Ma sát cơ học được loại bỏ hoàn toàn trong quá trình hoạt động.   Trong thiết kế lệch tâm ba chiều, vòng đệm trên đĩa và đế van chỉ tiếp xúc tức thời theo đường thẳng hoặc điểm khi đóng hoàn toàn.Từ 1° đến 90°, chúng vẫn hoàn toàn tách biệt—tạo thành một “thực sự”.Khu vực không ma sát.” Điều này có nghĩa là: Không ma sát → Không mài mòn Không hao mòn → Tuổi thọ sử dụng cực dài Đảm bảo khả năng làm kín hoàn toàn bằng kim loại. Từ niêm phong định vị đến niêm phong mô-men xoắn Van truyền thống (Van định vị kín):Việc làm kín dựa trên nguyên lý nén các vật liệu mềm như cao su. Việc đóng kín quá chặt sẽ dẫn đến mài mòn cao hơn. Van lệch tâm ba chiều (Niêm phong bằng momen xoắn):Quá trình làm kín được thực hiện bằng mô-men xoắn quay do bộ truyền động tạo ra, ép chặt vòng đệm kim loại đàn hồi vào rãnh hình nón nghiêng.Mô-men xoắn càng cao, độ kín càng tốt. Đây là cách van bướm lệch tâm ba chiều GEKO đạt được điều đó:Hàn kín kim loại với kim loạiKhông rò rỉ (ANSI/FCI 70-2 Loại VI)Độ bền vượt trội trong điều kiện khắc nghiệt 4. Ưu điểm của van bướm lệch tâm ba cấp Nhờ thiết kế hình học tiên tiến này, van bướm lệch tâm ba cấp đã nhanh chóng được ứng dụng rộng rãi trong các lĩnh vực cao cấp—thay thế van cầu và van bi trong nhiều dịch vụ quan trọng, bao gồm: Hơi nước ở nhiệt độ cao Hệ thống dầu khí áp suất cao Các giàn khoan ngoài khơi và giàn nổi FPSO Các cơ sở LNG và hóa dầu Với các giải pháp van bướm hiệu suất cao của GEKO, các kỹ sư có được thiết kế nhỏ gọn, mô-men xoắn thấp hơn, tuổi thọ cao hơn và độ tin cậy làm kín tuyệt vời. 5. Những hạn chế đã được nhận biết (Một góc nhìn khách quan từ khía cạnh kỹ thuật) Mặc dù van bướm lệch tâm ba cấp có khả năng điều tiết lưu lượng, nhưng những hạn chế của chúng cần được nhận thức rõ ràng. Do hệ số phục hồi áp suất cao vốn có và độ khuếch đại lớn ở vị trí mở thấp, van bướm lệch tâm ba không lý tưởng cho các ứng dụng điều khiển chính xác dưới áp suất chênh lệch cao. Trong những tình huống điều khiển đòi hỏi khắt khe như vậy, van cầu dẫn hướng bằng lồng vẫn giữ ưu thế vượt trội và rất khó thay thế. Van GEKO — Kỹ thuật chính xác cho hiệu suất không rò rỉ.

Sản phẩm của GEKO Valves Các giàn nổi ngoài khơi đóng vai trò quan trọng trong phát triển dầu khí hiện đại, đặc biệt là ở các mỏ nước sâu và xa xôi. Những hệ thống này không chỉ đơn thuần là các phương tiện vận chuyển – chúng là xương sống của hoạt động sản xuất năng lượng ngoài khơi linh hoạt và an toàn. Dưới đây, GEKO Valves giới thiệu năm giàn nổi ngoài khơi quan trọng nhất và chức năng của chúng.  1. FPSO – Đơn vị sản xuất, lưu trữ và vận chuyển nổi trên biển✅ Giải pháp gia công phần mềm trọn góiChức năng của nó:Tàu FPSO thực hiện sản xuất, chế biến, lưu trữ và vận chuyển hydrocarbon trực tiếp trên biển.Vai trò:Các tàu FPSO (Floating Storage and Offloading Storage and Offloading) là giải pháp được ưu tiên cho các mỏ dầu nước sâu, nơi việc xây dựng đường ống dẫn dầu không khả thi hoặc không hiệu quả về mặt kinh tế. Chúng quản lý... toàn bộ vòng đời khai thác hydrocarbon ngoài khơiTừ sản xuất đến xuất khẩu, chúng trở thành một trong những tài sản ngoài khơi đa năng nhất. 2. FSO – Đơn vị lưu trữ và vận chuyển nổi✅ Trung tâm lưu trữ ngoài khơiChức năng của nó:Một FSO (Floating Storage and Offloading) lưu trữ dầu thô nhưng không chế biến hoặc sản xuất dầu.Vai trò:Các tàu chứa nổi (FSO) rất cần thiết cho các mỏ dầu đã có sẵn các cơ sở sản xuất—chẳng hạn như các giàn khoan cố định—nhưng cần kho chứa ngoài khơi trước khi xuất khẩu dầu thô sang tàu chở dầu. 3. FLNG – Đơn vị Khí hóa lỏng nổi✅ Nhà máy LNG di độngChức năng của nó:Các tổ máy FLNG hóa lỏng khí tự nhiên trực tiếp ngoài khơi.Vai trò:FLNG đại diện cho một bước đột phá công nghệ lớn, cho phép các nhà điều hành khai thác lợi nhuận từ các mỏ khí đốt ngoài khơi bị bỏ hoangmà không cần đến các nhà máy LNG trên đất liền tốn kém. 4. FSRU – Đơn vị lưu trữ và tái khí hóa nổi✅ Cổng năng lượngChức năng của nó:Tàu FSRU lưu trữ LNG và chuyển đổi nó trở lại thành khí tự nhiên.Vai trò:Các tàu FSRU cung cấp con đường nhanh nhất để đưa khí đốt tự nhiên ra thị trườngNhờ đó, chúng ta tránh được việc xây dựng các nhà ga trên bờ tốn kém và mất nhiều thời gian. Chúng được sử dụng rộng rãi để tăng cường an ninh năng lượng và tính linh hoạt trong cung cấp năng lượng. 5. FSU – Đơn vị lưu trữ nổi✅ Dung lượng đệm ngoài khơiChức năng của nó:FSU cung cấp khả năng lưu trữ thuần túy cho dầu thô hoặc LNG.Vai trò:Các FSU được sử dụng để kiểm soát chặt chẽ khối lượng và đảm bảo dòng chảy liên tục, đệm và ổn định hoạt độngtại các nhà ga và cơ sở ngoài khơi. Tại sao các giàn nổi ngoài khơi lại quan trọng?Những giàn khoan ngoài khơi này không chỉ đơn thuần là những con tàu—chúng là những tài sản chiến lược cho phép sản xuất linh hoạt, vận hành từ xa và đảm bảo an ninh năng lượng dài hạn. Từ các tàu sản xuất, lắp đặt và lưu trữ nổi (FPSO) đến các giàn nổi cố định (FSU), mỗi đơn vị đều đóng vai trò thiết yếu trong chuỗi cung ứng năng lượng ngoài khơi toàn cầu. Tại GEKO Valves, chúng tôi hỗ trợ các hệ thống nổi ngoài khơi bằng các giải pháp van hiệu suất cao được thiết kế cho độ tin cậy, an toàn và môi trường biển khắc nghiệt. Van GEKO – Cung cấp năng lượng cho ngành năng lượng ngoài khơi với độ chính xác và độ tin cậy.

 Van bi một chiều lót cao su GEKO – Công nghệ và quy trình chống ăn mòn được giải thích chi tiết Van bi một chiều lót PTFE GEKO được thiết kế cho các ứng dụng đòi hỏi khắt khe trong môi trường ăn mòn. Bằng cách kết hợp thiết kế cấu trúc tiên tiến, công nghệ lót PTFE, tích hợp hợp kim N04400 (Monel 400) và quy trình tẩy dầu mỡ và lắp ráp sạch sẽ nghiêm ngặt, GEKO mang đến giải pháp có độ tin cậy cao, tuổi thọ dài cho các ngành công nghiệp hóa chất, dược phẩm, bán dẫn và hàng hải.  1. Công nghệ thiết kế kết cấu cốt lõi (Thiết kế sáng tạo GEKO)Thiết kế quả cầu nổiGEKO sử dụng cấu trúc bi nổi toàn đường kính. Dưới áp suất của môi chất, bi tự động di chuyển về phía van xả để đạt được khả năng làm kín một chiều. Được tối ưu hóa thông qua phân tích động lực học chất lỏng, thiết kế này giảm đáng kể tác động của nhiễu loạn và phù hợp với điều kiện áp suất thấp đến trung bình. Nó đặc biệt thích hợp cho việc kiểm soát chất lỏng hiệu quả trong các quy trình hóa chất và dược phẩm. Hệ thống niêm phong ba lớp (Công nghệ độc quyền của GEKO) Con dấu chínhLớp lót PTFE được ép khuôn và bao bọc hoàn toàn thành trong của thân van và bề mặt tiếp xúc với đế van, tạo thành một lớp chắn chống ăn mòn liên tục, liền mạch. Quy trình ép khuôn chính xác của GEKO đảm bảo độ dày lớp lót đồng nhất, loại bỏ hiệu quả nguy cơ ăn mòn cục bộ. Con dấu thứ cấpVòng đệm PTFE dạng môi đàn hồi tự điều chỉnh, tự động thích ứng với bề mặt bi khi áp suất thay đổi. GEKO sử dụng hợp chất PTFE được pha chế đặc biệt để tăng cường khả năng chống mài mòn và độ ổn định hóa học. Niêm phong đóng góiBộ gioăng PTFE kiểu Chevron được sử dụng trong khu vực làm kín trục để ngăn rò rỉ môi chất dọc theo trục. Kết hợp với vòng gạt, thiết kế gioăng GEKO loại bỏ hiệu quả lượng môi chất còn sót lại và nâng cao hơn nữa độ tin cậy của việc làm kín. Cấu trúc đúc liền khốiPhần bi và thân van được sản xuất bằng phương pháp đúc nguyên khối, loại bỏ hiện tượng tập trung ứng suất và nguy cơ rò rỉ thường gặp ở các mối nối ren truyền thống. Hợp kim N04400 cường độ cao được sử dụng để đảm bảo tính toàn vẹn cấu trúc trong điều kiện hoạt động áp suất cao. 2. Quy trình kết hợp xử lý lớp lót PTFE và N04400 (Tiêu chuẩn sản xuất GEKO) Công nghệ ép khuôn và đóng góiGEKO sử dụng phương pháp ép khuôn đẳng tĩnh áp suất cao, đặt bột PTFE tinh khiết cao vào bên trong khoang van N04400 và tạo hình dưới nhiệt độ cao (≈370 °C) và áp suất cao (10–20 MPa). Quá trình này tạo ra cả sự liên kết cơ học và liên kết giao diện ở cấp độ phân tử giữa PTFE và chất nền kim loại, đảm bảo khả năng chống lại chu kỳ nhiệt và sốc hóa học. Xử lý bề mặt trướcBề mặt bên trong của các bộ phận N04400 được xử lý bằng phương pháp phun cát độc quyền của GEKO (Ra ≤ 1,6 µm) để tăng độ nhám vi mô và tăng cường độ bám dính của PTFE. Sau khi xử lý sơ bộ, thân van trải qua các bước kiểm tra độ sạch của GEKO để đảm bảo không còn chất gây ô nhiễm dư thừa. Thiết kế tiếp xúc phương tiện không chứa kim loạiTất cả các bề mặt làm kín tiếp xúc với môi chất đều được phủ hoàn toàn bằng PTFE, cách ly hoàn toàn lớp nền N04400 khỏi các chất lỏng ăn mòn. Khái niệm bảo vệ tổng hợp “khung kim loại + lớp chắn polymer” của GEKO giúp kéo dài đáng kể tuổi thọ của van. 3. Tiêu chuẩn tẩy dầu mỡ và quy trình lắp ráp sạch (GEKO Clean Control) Tiêu chuẩn quy trình tẩy dầu mỡBước quy trìnhPhương pháp GEKOYêu cầu tham sốTài liệu tham khảo tiêu chuẩnLàm sạch sơ bộLàm sạch bằng phương pháp ngâm60 ± 5 °C, axeton công nghiệp hoặc tricloroetylen, ngâm ≥ 60 phútGB/T 19276-2003Làm sạch kỹ lưỡngPhương pháp lau chùiKhăn lau không xơ chuyên dụng để tẩy dầu mỡ + cồn tinh khiết (≥ 99,7%), lau một chiều cho đến khi hết dầu.ISO 15848-1Sấy khô cuối cùngSục khí nitơKhí N₂ tinh khiết cao (O₂ ≤ 5 ppm), 0,2–0,5 MPa, ≥ 3 phútPhụ lục 1 GMPKiểm soát môi trườngLắp ráp sạch sẽPhòng sạch cấp 1000, người vận hành mặc quần áo bảo hộ sạch và găng tay không chứa bột.ISO 14644-1 Các điểm kiểm soát chínhGEKO nghiêm cấm sử dụng các chất tẩy rửa có chứa phốt pho để ngăn ngừa ô nhiễm bề mặt PTFE.Tất cả các dụng cụ lắp ráp đều được chứng nhận GEKO và được tẩy dầu mỡ để tránh nhiễm bẩn thứ cấp.Các van thành phẩm trải qua quá trình kiểm tra độ sạch GEKO, tiếp theo là được sục khí nitơ và đóng gói chân không để ngăn ngừa sự hấp thụ hơi ẩm hoặc sương dầu. 4. Các tiêu chuẩn và chứng nhận áp dụng (Tuân thủ GEKO) Tiêu chuẩn vật liệuN04400 tuân thủ tiêu chuẩn ASTM B564 / UNS N04400PTFE tuân thủ tiêu chuẩn ASTM D4894.Tất cả các vật liệu đều được kiểm nghiệm bởi các phòng thí nghiệm bên thứ ba để đảm bảo thành phần hóa học và hiệu suất cơ học. Tiêu chuẩn vanKiểm tra áp suất: Được tiến hành theo tiêu chuẩn API 598 về kiểm tra rò rỉ vỏ và đế van (lượng rò rỉ cho phép ≤ 0,1 ppm). Van GEKO duy trì độ không rò rỉ ngay cả trong điều kiện áp suất cực cao.Thông số kỹ thuật thiết kế: Thiết kế thân van tuân thủ tiêu chuẩn ASME B16.34 về định mức áp suất-nhiệt độ cho van kim loại. Các thiết kế của GEKO được kiểm chứng bằng phương pháp Phân tích Phần tử Hữu hạn (FEA) để đảm bảo an toàn về cấu trúc.Chứng nhận vệ sinh: Đối với các ứng dụng trong ngành dược phẩm và thực phẩm, van GEKO tuân thủ quy trình thẩm định sạch phù hợp với tiêu chuẩn EHEDG hoặc 3-A, đáp ứng các yêu cầu GMP. Lưu ý đặc biệtMặc dù cấu hình van bi kiểm tra N04400 + PTFE là một giải pháp tùy chỉnh không tiêu chuẩn, nhưng thiết kế kỹ thuật của nó đáp ứng các yêu cầu cao nhất về vật liệu, độ kín và độ sạch được quy định trong các tiêu chuẩn nêu trên, thể hiện trình độ hàng đầu trong ngành. 5. Các ứng dụng tiêu biểu và ưu điểm kỹ thuật (Các trường hợp sử dụng của GEKO) Ngành công nghiệpVí dụ về phương tiện truyền thôngƯu điểm kỹ thuật của GEKOHóa chấtAxit sulfuric đậm đặc, axit hydrofluoric, cloPTFE có khả năng chống ăn mòn mạnh; N04400 ngăn ngừa nứt do ăn mòn ứng suất. Van GEKO đã hoạt động không rò rỉ trong 3 năm tại một khu công nghiệp hóa chất lớn.Dược phẩmDung dịch tiệt trùng, etanol, axetonĐạt tiêu chuẩn GMP về tẩy dầu mỡ và làm sạch, không phát tán hạt bụi. Van GEKO đã vượt qua các cuộc kiểm tra tại chỗ của FDA.Kỹ thuật Hàng hảiMôi trường nước biển, phun sương muốiVan GEKO N04400 có khả năng chống ăn mòn clorua tuyệt vời. Chúng đã vượt qua 5 năm thử nghiệm phun muối ngoài khơi.Bán dẫnAxit siêu tinh khiết, dung môi dùng trong ngành điện tử.Không xảy ra hiện tượng rò rỉ ion kim loại; đáp ứng yêu cầu độ tinh khiết 10⁻⁹. Van GEKO được các nhà sản xuất thiết bị bán dẫn phê duyệt. 6. Những thách thức kỹ thuật hiện tại và xu hướng phát triển (Lộ trình đổi mới của GEKO)Thách thứcPTFE có hệ số giãn nở nhiệt cao hơn nhiều so với N04400; chu kỳ nhiệt kéo dài có thể gây ra các vết nứt nhỏ tại giao diện. GEKO khắc phục điều này thông qua phương pháp ép khuôn theo gradient và đã phát triển các cụm vòng đệm bù giãn nở nhiệt.Dưới chênh lệch áp suất cao, hiện tượng rung động của bi có thể xảy ra. GEKO tối ưu hóa đường dẫn dòng chảy và đưa vào cấu trúc hình nón dẫn hướng để giảm tác động của nhiễu loạn. Xu hướngTích hợp giám sát thông minh: GEKO tích hợp các cảm biến ăn mòn siêu nhỏ vào thân van để giám sát sự mài mòn của PTFE và sự thay đổi điện thế bề mặt N04400 trong thời gian thực, cho phép bảo trì dự đoán.Lớp lót composite: Cấu trúc hai lớp PTFE + PFA tăng khả năng chịu nhiệt lên đến 350 °C, mở rộng ứng dụng trong các hệ thống tẩy axit ở nhiệt độ cao. Công nghệ lớp lót composite của GEKO được bảo hộ bởi nhiều bằng sáng chế.Thân van in 3D: Công nghệ nung chảy laser chọn lọc (SLM) được sử dụng để sản xuất các đường dẫn dòng chảy phức tạp bằng vật liệu N04400, tạo ra thiết kế nhẹ và các khoang bên trong tích hợp. Van in 3D của GEKO đã vượt qua các chứng nhận kiểm tra áp suất.  Giá trị thương hiệu GEKODẫn đầu về công nghệ: Các quy trình đúc khuôn độc quyền và hệ thống kiểm soát độ sạch đảm bảo độ tin cậy trong điều kiện hoạt động khắc nghiệt.Tùy chỉnh theo ngành: Giải pháp được thiết kế riêng cho các ngành hóa chất, dược phẩm, bán dẫn và các lĩnh vực chuyên biệt khác.Đảm bảo tuân thủ: Việc tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và các chứng nhận có thẩm quyền giúp giảm thiểu rủi ro tuân thủ cho khách hàng.
