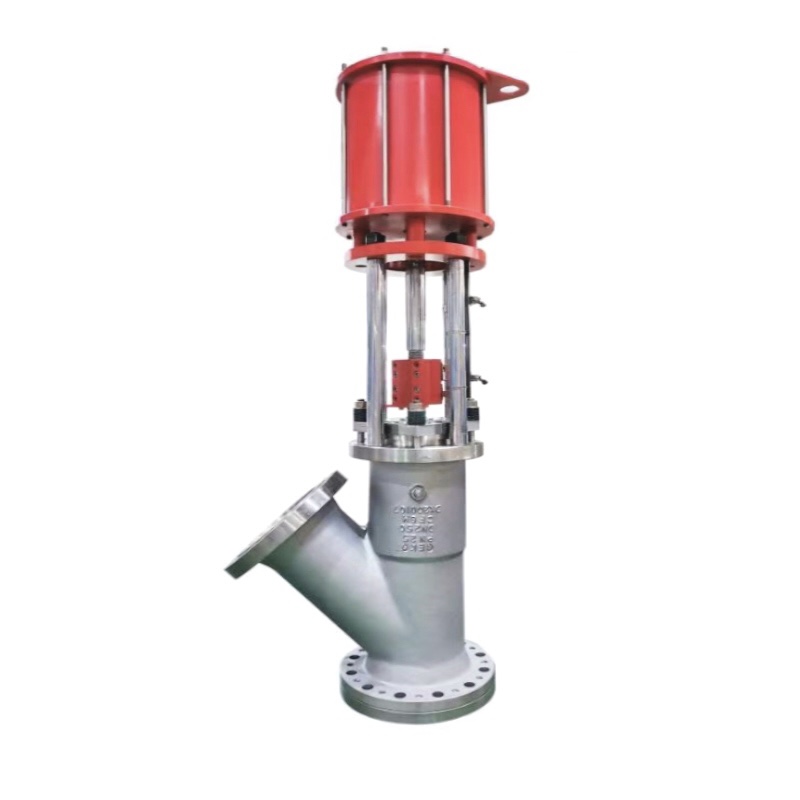

Van đáy bể loại Y GKV295YVan xả đáy chữ Y, còn được gọi là Van xả đáy chữ Y, Van xả, hoặc Van xả bồn, được thiết kế để xả, lấy mẫu và xả đáy bồn, lò phản ứng và bình chứa. Thân van hình chữ Y giúp giảm khoảng trống, đảm bảo thoát nước hoàn toàn và ngăn ngừa tích tụ vật liệu. Lý tưởng cho các ngành công nghiệp dược phẩm, thực phẩm & đồ uống, hóa chất, công nghệ sinh học và mỹ phẩm, van xả đáy chữ Y cho phép dòng chảy thông suốt và dễ dàng vệ sinh.
Van đáy bể chữ Y | Van xả và xả vệ sinh cho bể chứa và lò phản ứng
| |
Phạm vi kích thước DN25–DN200 (NPS 1"–8") | Vật liệu thân máy SS304, SS316, SS316L, SS904L, Thép không gỉ kép, Hastelloy, Titan, Thép cacbon có lớp phủ, F51, F22 |
Phạm vi nhiệt độ Ghế mềm: -20°C đến +200°C (-4°F đến +392°F) Ghế kim loại: lên đến +400°C (+752°F) | Vật liệu thân SS316, SS316L, SS song công, Nitronic 50
|
Áp suất làm việc tối đa cho phép Lớp 150–1500
| Vật liệu ghế Tiêu chuẩn: RPTFE; Tùy chọn: TFM1600, Tek-Fil®, UHMWPE, chất độn khoang
|
Vật liệu bóng SS316L, Hastelloy, Thép không gỉ phủ PTFE, Gốm sứ | Kiểu dáng cơ thể Kiểu chữ Y |
Tiêu chuẩn thiết kế ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134
| Chấm dứt ASME B16.5, DIN EN 1092-1, JIS B2220
|
Sự miêu tả:
Van đáy bể, còn được gọi là Van xả đáy hình chữ Y, Van xả,
hoặc Van xả bồn, được thiết kế để lắp đặt tại điểm thấp nhất của bồn,
bình chứa hoặc lò phản ứng để đảm bảo thoát nước hoàn toàn với khoảng trống chết tối thiểu.
Thiết kế thân hình chữ Y cho phép đĩa mở bên trong bể, cung cấp
dòng chảy thông suốt, dễ vệ sinh và khử trùng CIP/SIP hiệu quả.
Van này được sử dụng rộng rãi trong dược phẩm, thực phẩm & đồ uống, hóa chất, công nghệ sinh học,
và ngành công nghiệp mỹ phẩm, nơi vệ sinh, an toàn và hiệu quả hoạt động là rất quan trọng.
Các tính năng chính:
Thiết kế thoát nước hoàn toàn – Giảm thiểu không gian chết và ngăn ngừa tích tụ vật liệu.
Nhiều loại hoạt động – Có sẵn ở chế độ vận hành thủ công, khí nén hoặc điện.
Kết nối đầu linh hoạt – Mặt bích, hàn đối đầu, hàn ổ cắm, kẹp ba, ren,
hoặc vòi phun bể hàn trực tiếp.
Nhiều lựa chọn vật liệu – Thép không gỉ, thép duplex, Hastelloy, titan, v.v.
Tiêu chuẩn vệ sinh và công nghiệp – Đáp ứng các tiêu chuẩn vệ sinh của FDA, USP Loại VI và 3-A (tùy chọn).
Khả năng chịu nhiệt độ cao và áp suất cao – Lên đến +400°C và Class 300.
Thân hình chữ Y đảm bảo không có khoảng chết nào để xả hết toàn bộ bình.
Bề mặt bên trong nhẵn mịn đáp ứng các yêu cầu vệ sinh của FDA và 3-A.
Có sẵn bằng thép không gỉ, thép hai lớp, Hastelloy, titan và PTFE.
Nhiệt độ từ -20°C đến +600°C, áp suất lên tới Class 300 / PN40.
Các tùy chọn vòi phun bình chứa dạng bích, hàn, kẹp, ren hoặc hàn trực tiếp.
Có sẵn tay quay, bộ truyền động khí nén hoặc bộ truyền động điện.
Thiết kế đế mềm hoặc kim loại đảm bảo đóng chặt ngay cả với chất lỏng nhớt.
Được thiết kế cho dược phẩm, thực phẩm, hóa chất, công nghệ sinh học và mỹ phẩm.
