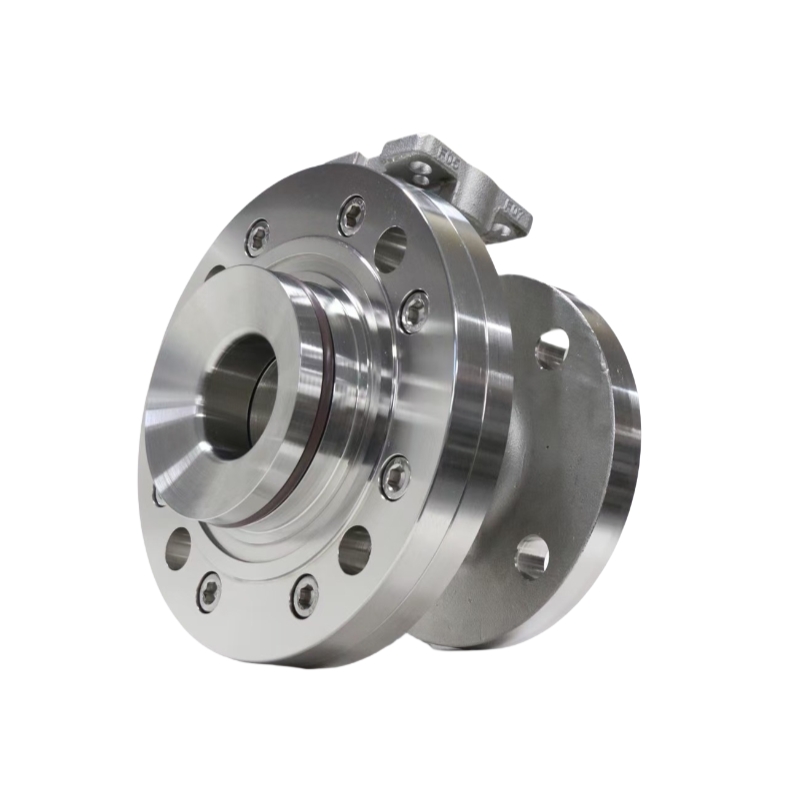

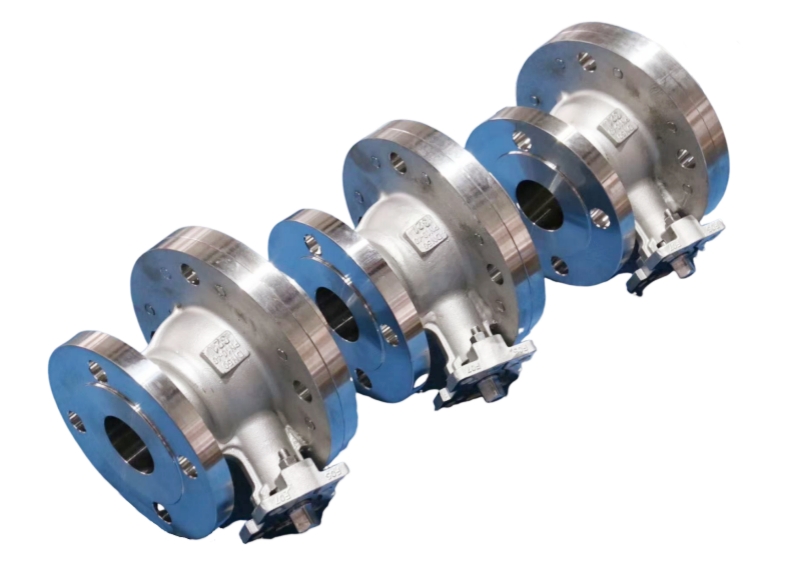

Van bi xả đáy bể đầu vào trên GKV295 được thiết kế để xả sạch, hiệu quả, hoàn toàn chất lỏng hoặc chất bán rắn từ bể chứa, lò phản ứng hoặc bình chứa. Thiết kế đầu vào trên cho phép bảo trì và bảo dưỡng trực tiếp dễ dàng, giảm thiểu thời gian ngừng hoạt động.
Bi lắp phẳng, không có lỗ rỗng đảm bảo không có khoảng chết và dòng chảy không có cặn, lý tưởng cho các ngành công nghiệp có tiêu chuẩn vệ sinh cao như dược phẩm, thực phẩm, mỹ phẩm và hóa chất đặc biệt.
Van bi xả bể đáy đầu vào
| |
Phạm vi kích thước DN25–DN200 (NPS 1"–NPS 8")
Phạm vi nhiệt độ Ghế mềm (PTFE/EPDM): -20°C đến +200°C Ghế kim loại: lên đến +800°C
| Vật liệu thân máy ASTM A351 CF8, CF3, CF8M, CF3M (Thép không gỉ đúc); ASTM A182 F304, F316, F316L, F904L, F51 (Thép không gỉ hai lớp, Thép không gỉ rèn). ASTM A216 WCB, WCC (Thép cacbon đúc); ASTM A350 LF2, ASTM A352 LCB (Thép cacbon chịu nhiệt độ thấp); ASTM A105 (thép rèn). ASTM A182 F22 (Thép hợp kim Cr-Mo); Hợp kim đặc biệt (Gốc niken & Hiệu suất cao): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Hợp kim B463 20; ASTM B348 Titan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconium R60702, ASTM B365 Tantalum R05200, R05400 (Tantalum). |
Áp suất làm việc 150LB - 2500LB | Vật liệu thân SS316, SS316L, SS song công, Nitronic 50, v.v. |
Đối mặt ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002
| Vật liệu ghế Tiêu chuẩn: RPTFE; Tùy chọn: TFM1600, Tek-Fil®, UHMWPE, chất độn khoang, Ghế kim loại |
Vật liệu bóng SS316L, Hastelloy, Thép không gỉ phủ PTFE, Gốm sứ, F46, F51, v.v. | Kiểu dáng cơ thể 1 giai đoạn |
Tiêu chuẩn thiết kế ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134 | Sự liên quan Mặt bích |
Van bi xả bể đáy đầu vào
Sự miêu tả:
Van bi đáy bể đầu vào trên được thiết kế để xả đáy
ứng dụng trong bể chứa, lò phản ứng và bình chứa, cung cấp hệ thống thoát nước sạch,
Thiết kế không tốn diện tích và dễ dàng bảo trì trực tuyến.
Cấu trúc đầu vào phía trên cho phép tháo rời, kiểm tra và sửa chữa các bộ phận bên trong
các bộ phận mà không cần tháo van ra khỏi hệ thống — giảm thiểu thời gian chết và
đảm bảo quá trình xử lý vô trùng, hiệu quả.
Các tính năng chính:
Thiết kế đầu vào từ trên xuống – cho phép bảo trì nhanh chóng bi, ghế và phớt

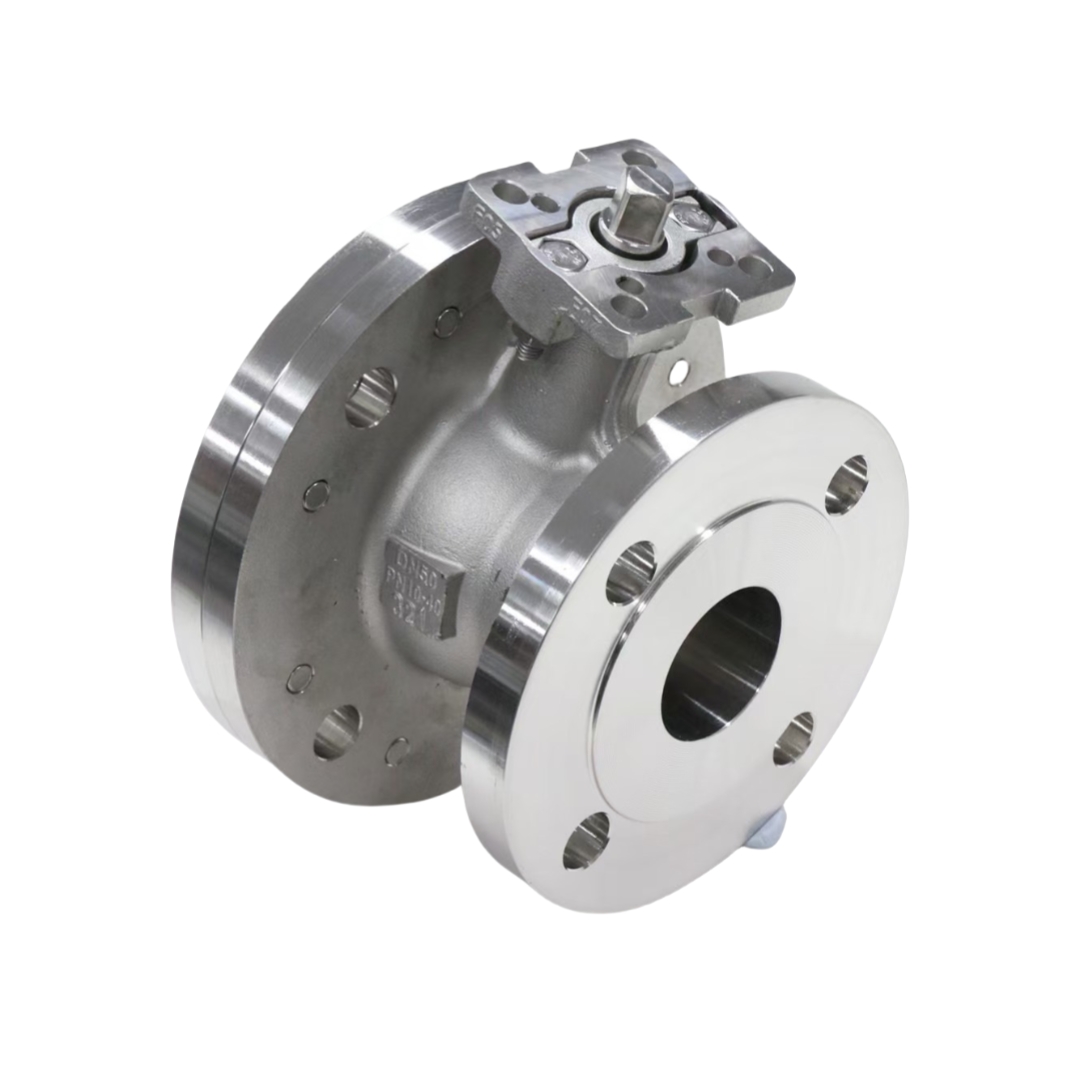

Lỗ thoát nước lắp âm tường – đảm bảo thoát nước hoàn toàn và sạch sẽ mà không có lượng nước đọng lại
Đường kính đầy đủ – dòng chảy không hạn chế, phù hợp với môi trường nhớt hoặc rắn
Thân chống nổ, thiết bị chống tĩnh điện và thiết kế an toàn chống cháy (tùy chọn)
Ghế đệm lấp đầy khoang – loại bỏ vùng chết, lý tưởng cho dịch vụ vệ sinh hoặc bùn

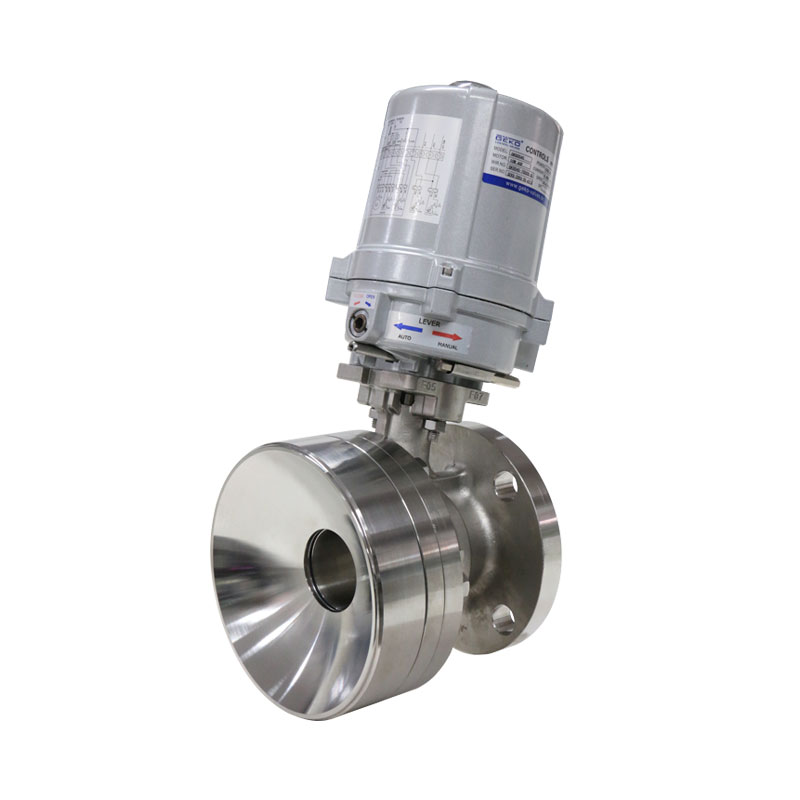

Có sẵn với cần gạt thủ công, bộ điều khiển bánh răng hoặc tùy chọn truyền động (khí nén/điện).
Chi tiết kỹ thuật
Kích thước: DN25–DN300 (1"–12")
Áp suất: Lên đến Class 600 / PN100
Nhiệt độ: -50°C đến +600°C (phụ thuộc vào vật liệu)
Kết nối cuối: Tấm đệm bể (hàn), Mặt bích (RF/RTJ), Kẹp hoặc tùy chỉnh
Tiêu chuẩn: API 6D, ASME B16.34, EN 12516-1
Nguyên vật liệu:
Thân / Nắp ca-pô: SS304/SS316, Hợp kim 20, Hastelloy C276, Duplex/Super Duplex, Titan Gr.2
Bi: SS316/316L, mạ crôm hoặc ENP, Hastelloy, Monel, phủ gốm
Thân van: SS316/316L, Duplex 2205, chống nổ, tùy chọn chống cháy
Ghế: PTFE, TFM1600, PEEK, PTFE/TFM chứa đầy khoang, kim loại (Stellite)
Phớt/Đóng gói: PTFE, Graphite, Viton, EPDM, Kalrez, đóng gói thân tải trọng trực tiếp
Điểm nổi bật:
Thiết kế đầu vào phía trên giúp bảo trì dễ dàng trên đường ống
Bi không có lỗ rỗng, không có khoảng chết đảm bảo dòng chảy không có cặn.
Phù hợp với các ngành công nghiệp có độ sạch cao và môi trường hóa chất khắc nghiệt
Van bi xả bể đáy từ trên xuống | Thoát nước hoàn toàn & Bảo trì dễ dàng
Van bi xả bể đáy từ trên xuống được thiết kế cho các ngành công nghiệp yêu cầu xả toàn bộ bể, bảo trì dễ dàng và bịt kín đáng tin cậy trong điều kiện quy trình khắt khe.
Tính năng chính:
Thiết kế đầu vào: Cho phép truy cập trực tiếp vào các thành phần bên trong
bảo trì nhanh chóng mà không cần tháo van, giảm thời gian chết và nhân công.
Dòng chảy toàn lỗ: Hình học được tối ưu hóa đảm bảo dòng chảy tối đa với mức tối thiểu
giảm áp suất, lý tưởng cho chất lỏng nhớt, bùn hoặc chất lỏng chứa chất rắn.
Xả đáy lắp âm: Xả hoàn toàn tại cửa xả của bể,
giảm thiểu cặn bã, thời gian vệ sinh và nguy cơ ô nhiễm.
Niêm phong hiệu suất cao: PTFE, PEEK hoặc ghế đàn hồi cung cấp hóa chất
khả năng chống chịu, chống mài mòn và chịu nhiệt.
Vật liệu chịu lực nặng: Thép không gỉ, thép không gỉ hai lớp hoặc hợp kim đặc biệt để chống ăn mòn
sức đề kháng trong môi trường khắc nghiệt.
Cơ cấu truyền động linh hoạt: Hỗ trợ vận hành bằng tay, bằng khí nén hoặc bằng điện,
với khả năng tích hợp tự động hóa tùy chọn.
