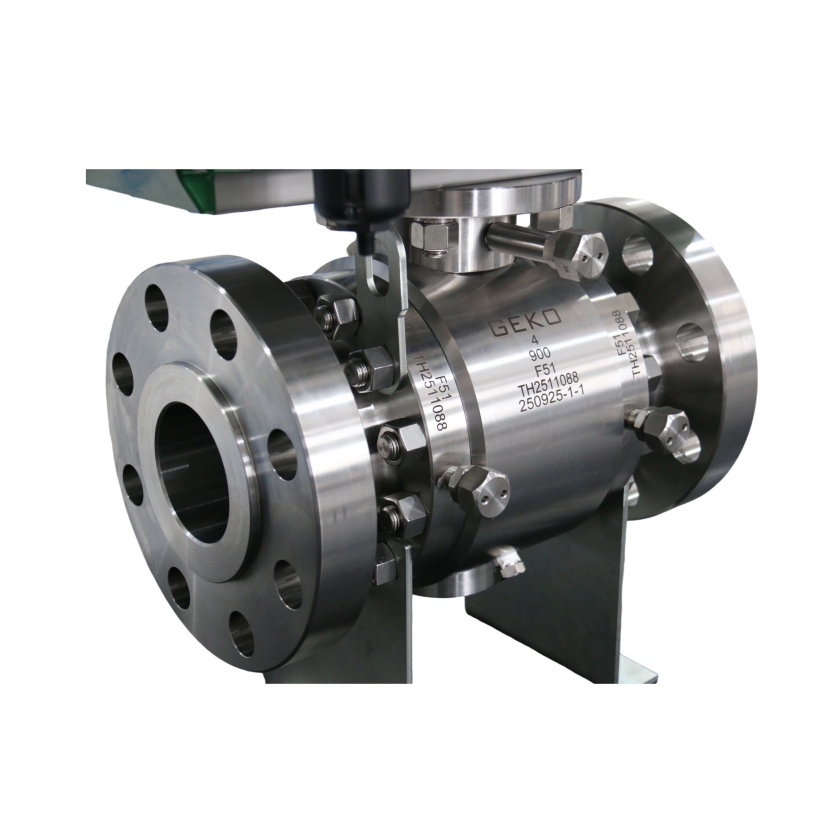

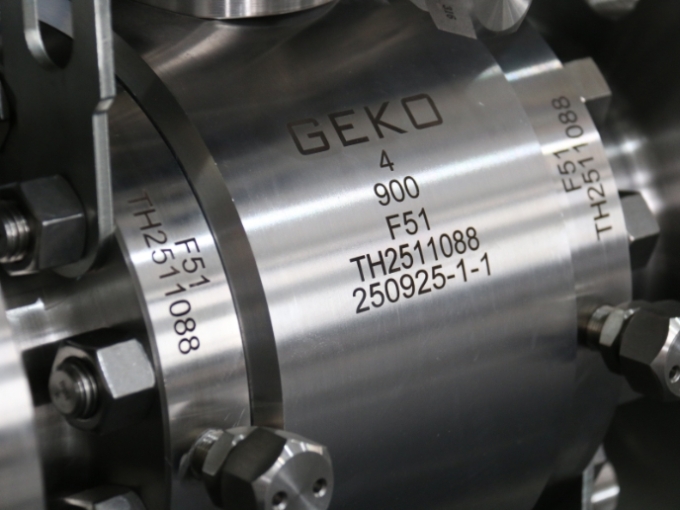

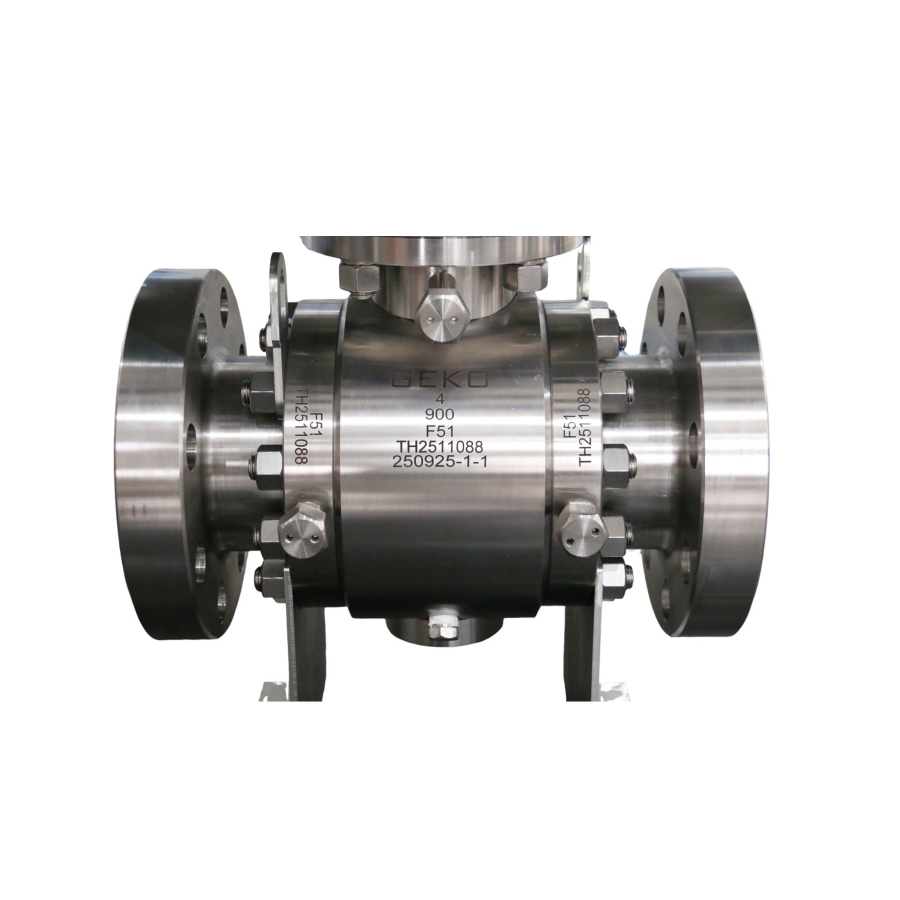

Van bi trục xoay bằng thép không gỉ khí nén GKV-237G A182 F51 là van bi đường kính đầy đủ theo tiêu chuẩn ASME B16.34 Loại 150 và Loại 300.
Van bi gắn trục GKV-237G sử dụng thiết kế van bi mặt bích chắc chắn và bền bỉ, có hiệu quả chi phí cao và hoạt động đáng tin cậy, phù hợp với nhiều điều kiện làm việc khác nhau.
GKV-237G Van bi trục xoay hai mảnh, đầu mặt bích, cổng đầy đủ
| |
Phạm vi kích thước NPS 1/2" đến 24", DN15 đến DN 600
Áp suất hoạt động ASME Loại 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Phạm vi nhiệt độ -50°F đến 1472°F (-46°C đến 800°C) | Vật liệu thân xe ASTM A182 F304, F316, F316L, F904L, F51 (Thép không gỉ song pha, Thép không gỉ rèn). ; ASTM A350 LF2, ASTM A352 LCB (thép cacbon nhiệt độ thấp); ASTM A105 (thép rèn). ASTM A182 F22 (thép hợp kim Cr-Mo); Hợp kim đặc biệt (gốc Niken & hiệu suất cao): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Hợp kim B463 20; ASTM B348 Titan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconium R60702, ASTM B365 Tantalum R05200, R05400 (Tantalum).
|
Sự rò rỉ Lớp IV, Lớp V, Lớp VI | Vật liệu thân cây ASTM A479 Loại 316, ASTM A564 Loại 17-4PH, ASTM A182 Loại F51 |
Gặp mặt trực tiếp ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Vật liệu ghế TFM1600, Tùy chọn: Tek Fi ®*, UHMWPE, RPTFE, PTFE, v.v. |
Tiêu chuẩn thử nghiệm API 598, EN-12266-1 Tất cả các thân van và đế van đều được kiểm tra độ kín khí ở áp suất 100 psi. Đảm bảo kín hơi trước khi vận chuyển, hút chân không đến 29" Hg.
| Vật liệu bóng Thép không gỉ A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, Titan B348 Gr.2 / Gr.5, Zirconium B493 R60702, Tantalum B365 R05200 / R05400, Hastelloy, Hợp kim gốc Niken, Inconel 600/625/825, Monel 400/ Monel K500, Hợp kim B463 20, F51 (Thép không gỉ song pha), A182 F51, A182 F22, A182 F904L |
Kết nối đầu cuối Đầu bích theo tiêu chuẩn ASME B16.5 | Tiêu chuẩn thiết kế ASME B16.34, EN12516, GB/T 12237 |
Hoạt động Khí nén và điện | Nền tảng kết nối ISO5211 |

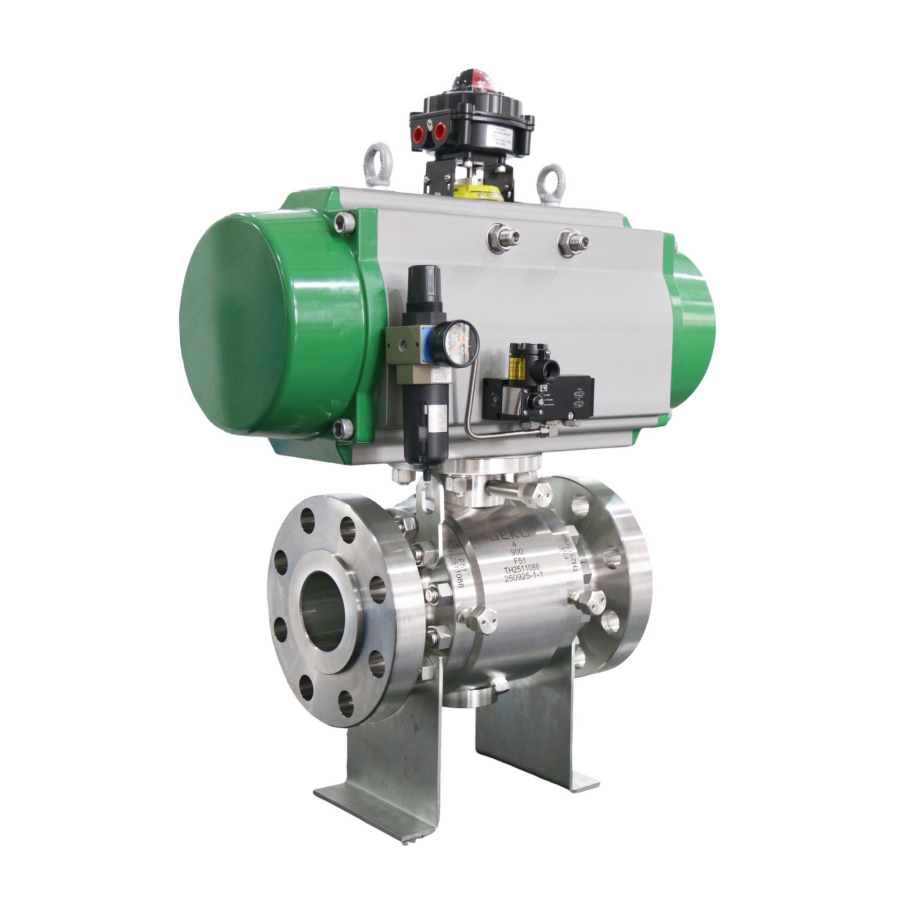

Van bi trục xoay khí nén ASME B16.34 A182 F51
Van bi mặt bích dòng GKV-237G được thiết kế đảm bảo độ kín khít và mô-men xoắn vận hành thấp. Mẫu kích thước bán phần "-2" được trang bị công nghệ xử lý độc đáo của GEKO, cho phép siết chặt gioăng bên trong liên tục. Mẫu kích thước 2/2 "-12" sử dụng nắp gioăng riêng biệt, có thể dễ dàng điều chỉnh mà không cần tháo lắp hay lắp đặt phần cứng hoặc bộ truyền động. Nắp gioăng có thiết kế đặc biệt, giúp phân bổ đều tải trọng lên gioăng.
Van bi mặt bích dòng GKV-237G cỡ lớn được trang bị cấu trúc ổ đỡ hỗ trợ bi, giúp giảm mô-men xoắn vận hành hiệu quả.
Van bi mặt bích dòng GKV-237G có sẵn các vật liệu thép không gỉ F51, CF8M, thép carbon (WCB) và hợp kim đặc biệt (như hợp kim 20, Hastelloy, v.v.), cũng như các hợp kim khác loại theo yêu cầu. Phiên bản không chống cháy được trang bị gioăng trục tiêu chuẩn. Lõi van chống cháy API 607 được trang bị gioăng trục van bằng than chì. Van dòng GKV-237G cung cấp nền tảng lắp đặt đúc liền khối ISO 5211 giúp vận hành tự động dễ dàng.
Van bi trục xoay GKV-237G với thiết kế độc đáo.
Van bi mặt bích dòng GKV-237G có thể sử dụng Ghế van hợp kim coban crom Stellite® Lớp phủ này có khả năng chống ăn mòn tuyệt vời, nhiệt độ hoạt động cao hơn và khả năng chống mài mòn vượt trội với độ cứng cao.
Van bi mặt bích dòng GKV-237G với ghế kim loại Sử dụng phương pháp bịt kín đầu ống để đáp ứng hoặc vượt quá yêu cầu đóng kín của tiêu chuẩn CI 70-2 Loại V, và có thể được trang bị thêm tùy chọn. Ngắt điện loại VI yêu cầu.
Van bi mặt bích toàn phần hai mảnh dòng GKV237G được ứng dụng trong nhiều ngành công nghiệp.
Ngành công nghiệp hóa dầu và khí đốt tự nhiên
Kỹ thuật cấp nước đô thị và hệ thống HVAC
Kỹ thuật tàu thủy và đại dương
Bảo vệ môi trường và xử lý nước công nghiệp
