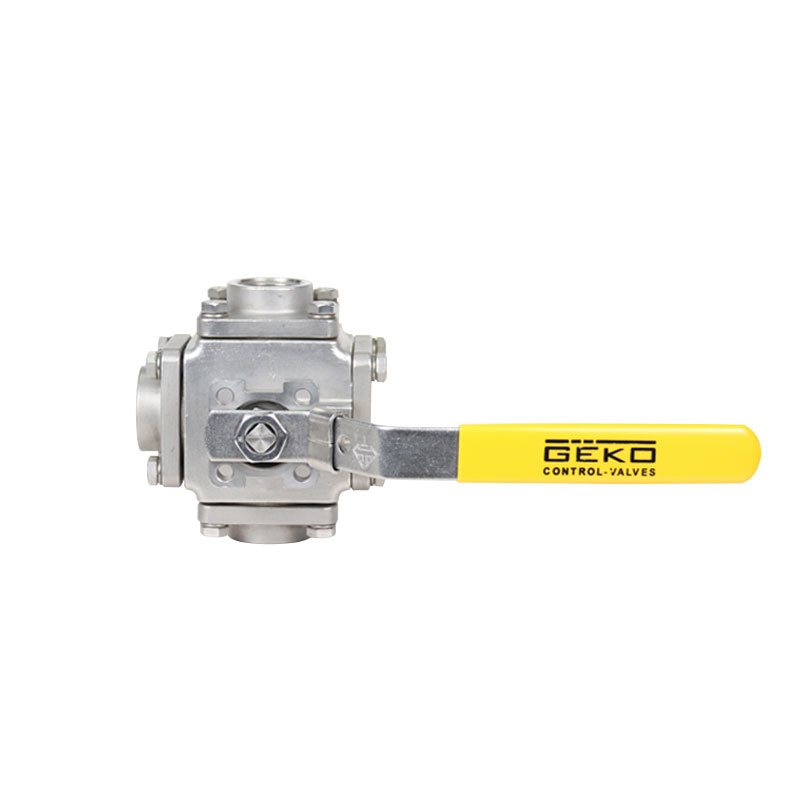

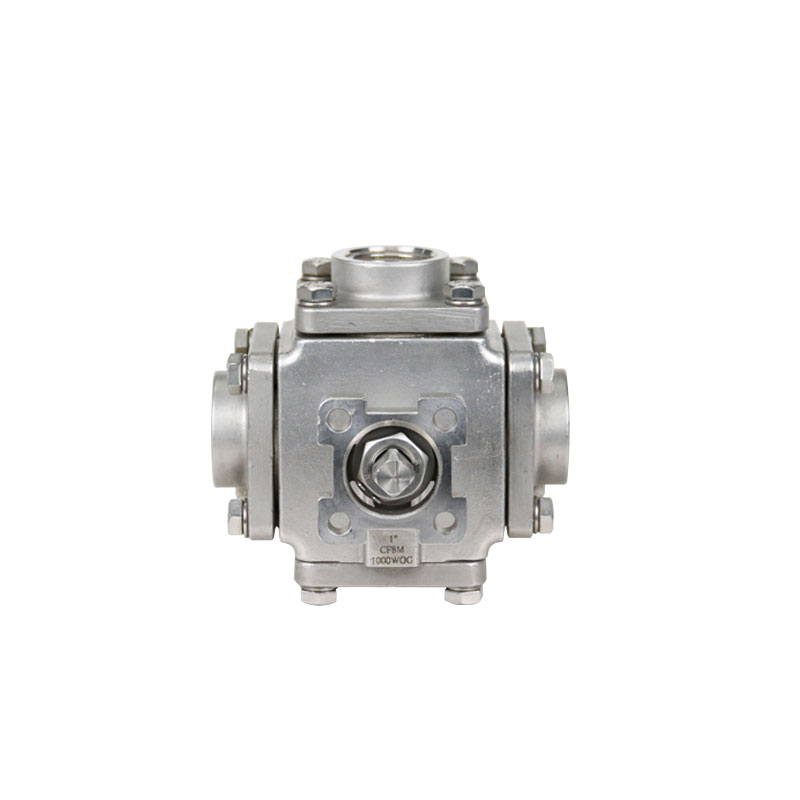

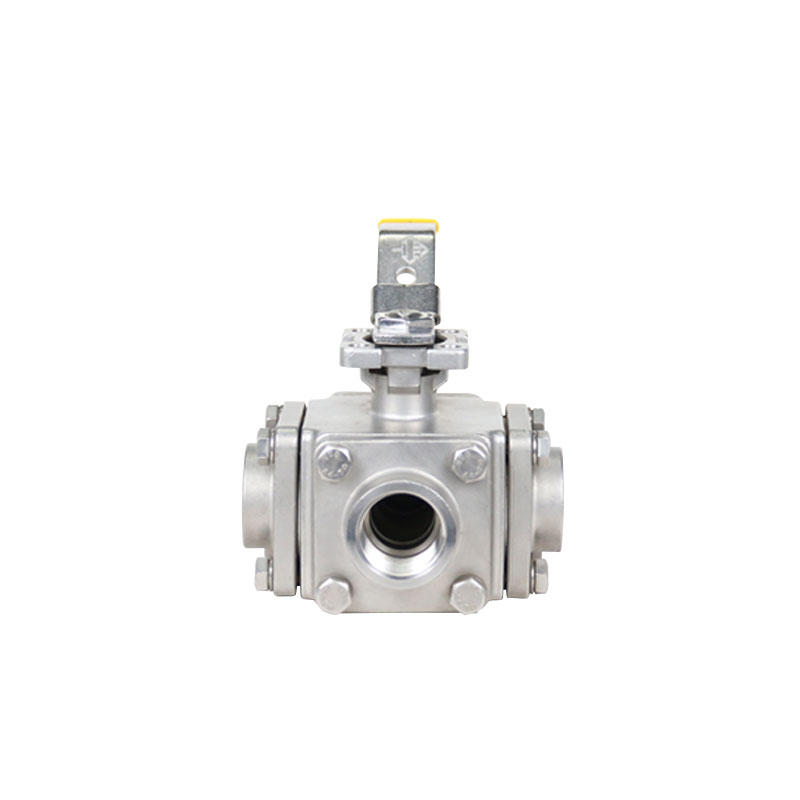

Van bi 3 chiều 4 chiều đầu vặn GKV-144 cung cấp khả năng kiểm soát dòng chảy 3 chiều và 4 chiều.
Van bi 3 chiều và 4 chiều tích hợp chức năng điều khiển đa hướng và chức năng đóng mở trong một van, tránh nhu cầu lắp đặt van nhiều lần và loại bỏ nhu cầu sử dụng thêm van đóng mở.
GKV-144 VAN BI 3 CHIỀU 4 CHIỀU ĐẦU VẮT
| |
Phạm vi kích thước NPS 1/2" đến 12", DN15 đến DN 300 | Vật liệu cơ thể Thép không gỉ (CF8M), Thép cacbon (WCB), Hợp kim đặc biệt |
Phạm vi nhiệt độ -31°C đến 232°C | Vật liệu thân cây ASTM A479 Gr 316 |
Áp suất vận hành tối đa cho phép ASME 150LB/ASME 300LB/PN10/PN16/PN25/PN40 | Vật liệu ghế TFM1600/Tek-Fil®*/PEEK/RPTFE/UHMWPE |
Xếp hạng tắt máy Không rò rỉ | Vật liệu bóng ASTM A351 Gr CF8M |
Kiểu dáng cơ thể 3 & 4 chiều | Tiêu chuẩn thiết kế Tiêu chuẩn ASME B16.34 |
Kết nối cuối Đầu ren, kẹp ba, hàn ổ cắm, hàn đối đầu, đầu bích theo ASME B16.5 | Tiêu chuẩn thử nghiệm Tiêu chuẩn ASME B16.34 |
Cổng Toàn bộ nòng | Nền tảng kết nối ISO5211 |
Đối mặt Tiêu chuẩn nhà sản xuất | Ứng dụng Chuyển hướng dòng chảy đến các địa điểm khác nhau |
Van bi 3 chiều 4 chiều đầu vặn
Đệm thân van: Tất cả van 1/2 "-4" đều sử dụng thiết bị đệm thân van tải trọng động để đảm bảo độ kín thân van đáng tin cậy. Bằng cách sử dụng vòng đệm Belleville, đệm thân van có thể được tự động điều chỉnh để bù trừ cho sự thay đổi nhiệt độ và hao mòn thông thường. Van 6 "-12" sử dụng nắp hộp đệm độc lập, có thể dễ dàng điều chỉnh trong quá trình sử dụng van. Van 1/2 "-2" cũng có đệm thân van chính và đệm thân van phụ. Phớt chính được cấu tạo bởi vòng đệm đẩy và các thành phần vòng chữ O. Đệm van có thể điều chỉnh tạo thành lớp đệm thứ cấp giữa van và thân van ở vùng cổ trục trên của van.
Thiết kế bốn chỗ ngồi: Theo tiêu chuẩn, van dòng GKV-144 cũng được trang bị thêm một chỗ ngồi thứ tư. Chỗ ngồi van này được làm kín độc lập để ngăn rò rỉ trong khoang van và duy trì sự căn chỉnh chính xác của quả cầu. Chỗ ngồi van bổ sung tích hợp chức năng điều khiển và đóng hai chiều vào cùng một van, với vị trí TẮT nằm ở cả hai quả cầu cổng hình chữ T và hình chữ L. Thiết kế chỗ ngồi van bi dòng GKV-144 đảm bảo khả năng làm kín bong bóng hai chiều và mô-men xoắn hoạt động thấp.
Lựa chọn ghế: Cung cấp nhiều loại vật liệu ghế để đáp ứng nhu cầu của hầu hết
ứng dụng. TFM là vật liệu tiêu chuẩn cho đế van. Các tùy chọn khác bao gồm
RPTFE, PTFE, UHMWPE và Tek Fi ® (TFM chứa carbon/graphite). Tek-Fil ®
Ghế van cung cấp ít mô-men xoắn hơn ở nhiệt độ cao, chu kỳ cao và hơi nước
ứng dụng.
Khả năng hoán đổi: Nhiều thành phần, bao gồm bi, thân, ghế, thân và
phớt thân van, có thể hoán đổi giữa các mẫu van khác nhau
cùng kích thước.
Thiết kế độc đáo của van bi ba chiều và bốn chiều GKV144

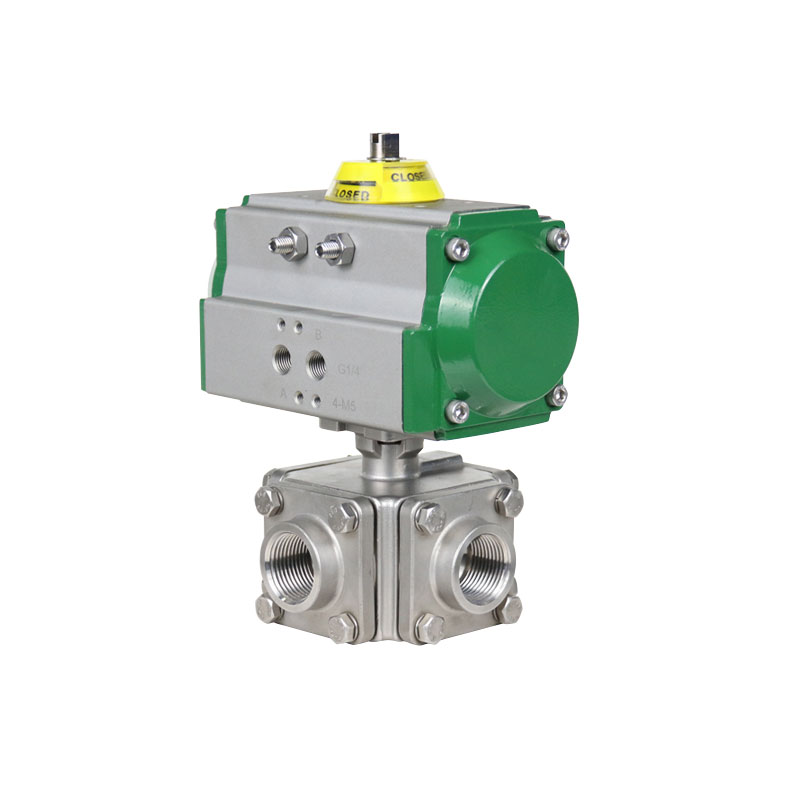

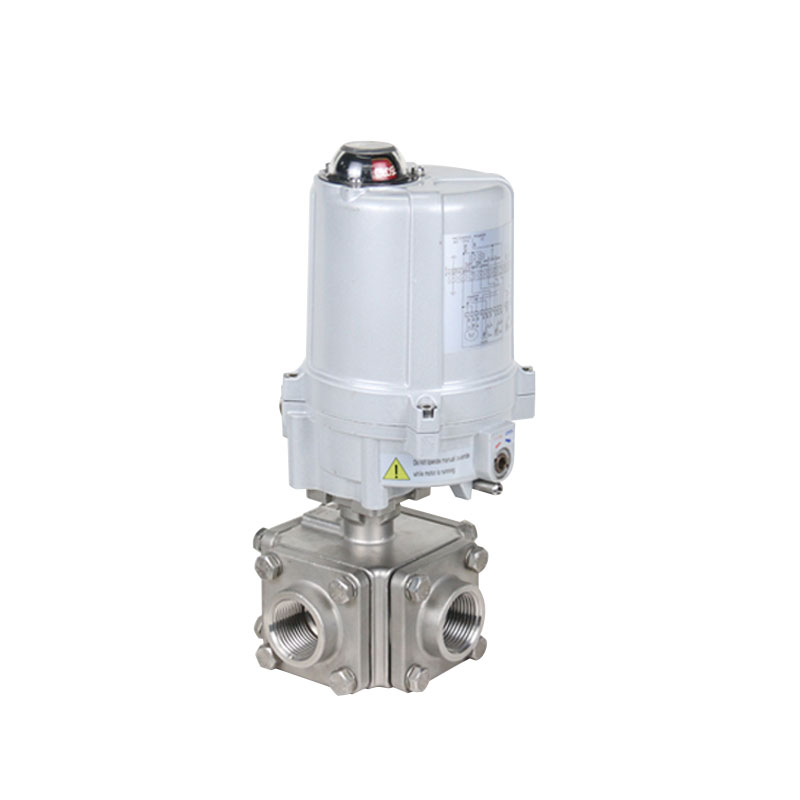

Việc đúc liền khối của mặt bích trên đảm bảo lắp đặt chính xác
của bộ truyền động. Trong điều kiện áp suất tải đầy đủ, thiết bị truyền động
có thể tháo rời dễ dàng và an toàn. Mặt bích lắp đặt được thiết kế
theo tiêu chuẩn ISO 5211 và có thể nhúng trực tiếp để lắp đặt.
Bằng cách thay đổi vị trí của chốt chốt giới hạn hành trình trên mặt bích lắp đặt,
van tiêu chuẩn có thể đạt được mọi chế độ dòng chảy.
Van bi ba chiều và bốn chiều dòng GKV144 được sử dụng trong nhiều ngành công nghiệp
Ngành công nghiệp hóa dầu và khí đốt tự nhiên
Cấp nước đô thị và kỹ thuật HVAC
Kỹ thuật tàu thủy và đại dương
Bảo vệ môi trường và xử lý nước công nghiệp
