Van bi đa cổng dòng GKV-243 cung cấp khả năng điều khiển lưu lượng 3 chiều và 4 chiều. Dòng van đa cổng này có hai loại thân van khác nhau: cổng tiêu chuẩn nhỏ gọn và cổng khối đầy đủ.

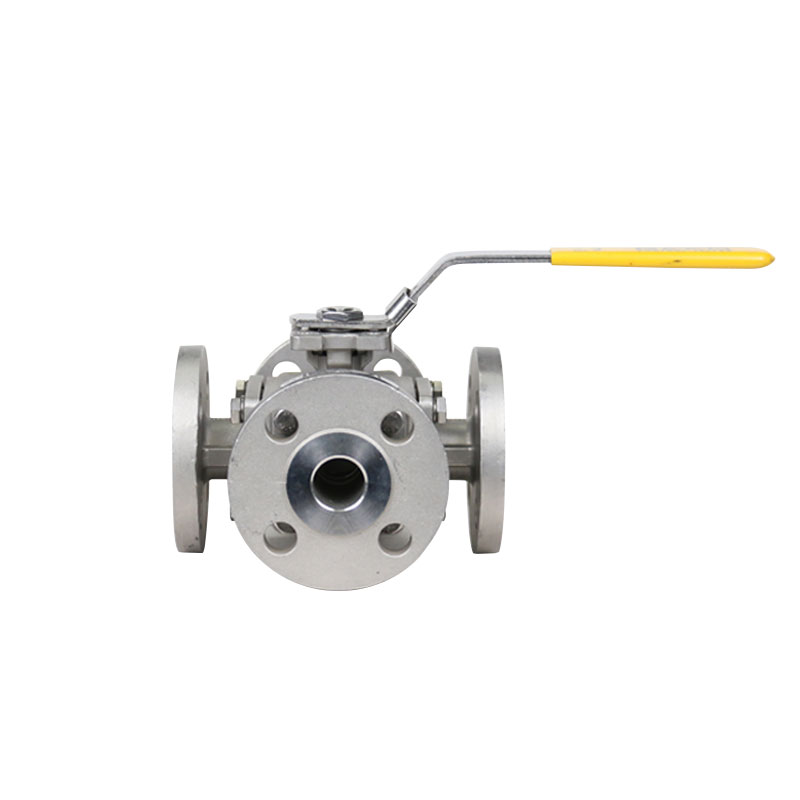

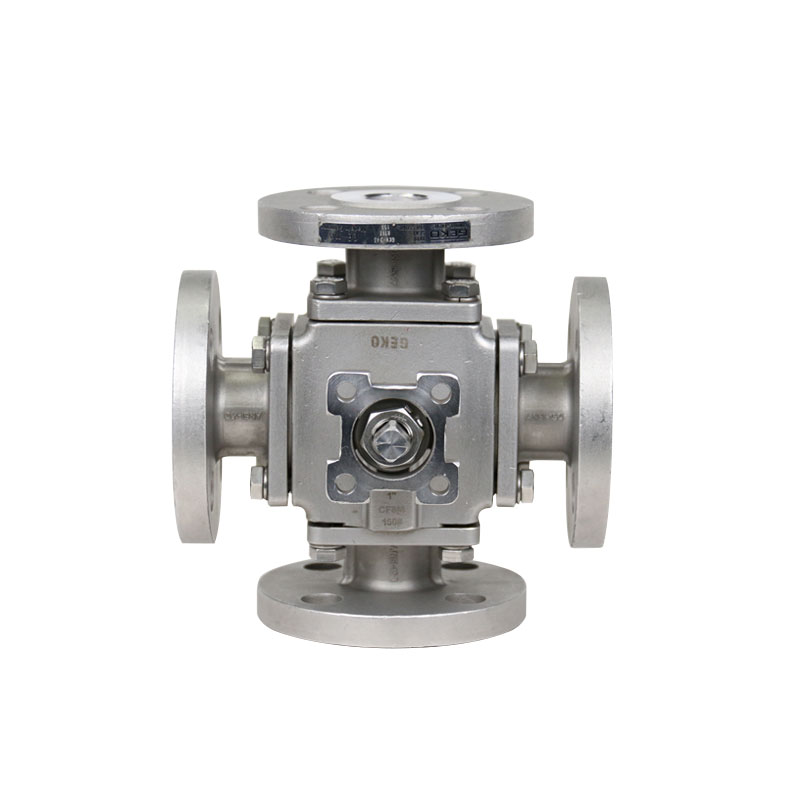

GKV-243 VAN BI MẶT BÍCH CUỐI KIỂU LẮP ĐẶT BA CHIỀU BỐN CHIỀU
| |
Phạm vi kích thước Lớp 150: 1/2 "đến 12" (DN15 đến DN300), Lớp 300: 1/2 "đến 6" (DN15 đến DN150)
Phạm vi nhiệt độ -50°F đến 1472°F（-46°C đến 800°C）
Áp suất vận hành ASME Lớp 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
| Vật liệu cơ thể ASTM A351 CF8, CF3, CF8M, CF3M (Thép không gỉ đúc); ASTM A182 F304, F316, F316L, F904L, F51 (Thép không gỉ hai lớp, Thép không gỉ rèn). ASTM A216 WCB, WCC (Thép cacbon đúc); ASTM A350 LF2, ASTM A352 LCB (Thép cacbon chịu nhiệt độ thấp); ASTM A105 (thép rèn). ASTM A182 F22 (Thép hợp kim Cr-Mo); Hợp kim đặc biệt (Gốc niken & Hiệu suất cao): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Hợp kim B463 20; ASTM B348 Titan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconium R60702, ASTM B365 Tantalum R05200, R05400 (Tantalum).
|
Sự rò rỉ Lớp IV, Lớp V, Lớp VI | Vật liệu thân cây ASTM A479 Loại 316, ASTM A564 Loại 17-4PH, ASTM A182 Loại F51 |
Kiểu dáng cơ thể Cổng tiêu chuẩn nhỏ gọn, Cổng đầy đủ kiểu khối | Vật liệu ghế TFM1600， Tùy chọn: Tek Fi ®*、 UHMWPE, RPTFE, PTFE, v.v. |
Tiêu chuẩn thử nghiệm ASME B16.34, Tất cả các thân van và ghế van đều được thử nghiệm ở mức thử nghiệm đóng khí 100 psi đảm bảo tính toàn vẹn của bong bóng trước khi vận chuyển, dịch vụ hút chân không đến 29" Hg
| Vật liệu bóng Thép không gỉ A351 CF8 / CF8M，A182 F304 / F316 / F316L，A105，A216 WCB，A350 LF2， Titan B348 Gr.2 / Gr.5，Zirconium B493 R60702，Tantalum B365 R05200 / R05400，Hastelloy，Hợp kim gốc niken，Inconel 600/625/825，Monel 400/Monel K500，Hợp kim B463 20，F51 (Thép không gỉ song công)，A182 F51，A182 F22 ，A182 F904L |
Đối mặt ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Tiêu chuẩn thiết kế ASME B16.34, EN12516, GB/T 12237 |
Kết nối cuối Đầu bích theo ASME B16.5 | Nền tảng kết nối ISO5211 |
Cổng Đầy đủ 3 chiều và 4 chiều với các cổng L, T và LL | Ứng dụng Đường ống trộn/pha trộn, Chuyển hướng dòng chảy, Bỏ qua dòng chảy, Dòng chảy trực tiếp vào/ra khỏi bể chứa, Dòng chảy ngắt từ các hướng khác nhau |
Van bi ba chiều và bốn chiều dòng GKV-243 được thiết kế theo tiêu chuẩn ASME B16.34
Van bi đa kênh GKV-243 cung cấp các kết nối đầu ren NPT và kẹp nhanh. Van toàn phần cung cấp các kết nối đầu ren NPT, kẹp nhanh, hàn ổ cắm hoặc hàn đối đầu, và kết nối đầu bích. Có thể kết nối và lắp đặt ở đầu van. Nhiều linh kiện giữa các model khác nhau có thể hoán đổi hoàn toàn cho nhau. Dòng van bi đa cổng hiệu quả về mặt kinh tế tích hợp chức năng điều khiển đa hướng và đóng ngắt trong một van. Tránh việc lắp đặt nhiều van mà không cần thêm van đóng ngắt.
Đóng gói thân van:
Tất cả các van dòng 1/4 "-4" GKV-243 đều sử dụng thiết bị đệm thân van tải trọng động để đảm bảo độ kín thân van đáng tin cậy. Bằng cách sử dụng vòng đệm Belleville, đệm thân van được tự động điều chỉnh để bù trừ cho sự thay đổi nhiệt độ và hao mòn thông thường. Van 6 "-12" sử dụng nắp hộp đệm độc lập, có thể dễ dàng điều chỉnh trong quá trình sử dụng van. Van 1/4 "-2" cũng có đệm thân van chính và đệm thân van phụ. Phớt chính bao gồm các vòng đệm đẩy và các bộ phận vòng chữ O. Đệm thân van điều chỉnh được tạo thành một phớt phụ giữa thân van và thân van ở khu vực cổ trục trên của thân van.
Thiết kế bốn chỗ ngồi:
Theo tiêu chuẩn, van dòng GKV-243 cũng được trang bị thêm đế van thứ tư. Đế van này được làm kín độc lập để ngăn rò rỉ trong khoang van và duy trì sự căn chỉnh chính xác của quả cầu. Đế van bổ sung tích hợp chức năng điều khiển và đóng hai chiều vào cùng một van, với vị trí TẮT nằm ở cả hai cổng hình cầu chữ T và chữ L. Thiết kế đế van bi dòng GKV-243 đảm bảo khả năng làm kín bong bóng hai chiều và mô-men xoắn hoạt động thấp.
Bóng/thân:
Thiết kế kết nối giữa bi và thân van đảm bảo kết nối chính xác. Thân van của van 1/4 "-2" được cố định bằng chốt, trong khi thân van của van 2 1/2 "-12" được tích hợp với bi và được đỡ bằng giá đỡ trục tai. Tất cả thân van đều được trang bị bảo vệ chống nổ. Quả cầu được gia công chính xác và đánh bóng gương để đảm bảo bịt kín bọt khí và giảm mô-men xoắn vận hành. Cạnh của bi van dòng GKV-243 được gia công để giảm mài mòn đế van và kéo dài tuổi thọ.
Thiết kế độc đáo của van bi ba chiều và bốn chiều GKV-243
Lựa chọn chỗ ngồi:
Cung cấp nhiều loại vật liệu ghế để đáp ứng nhu cầu
của hầu hết các ứng dụng. TFM là vật liệu tiêu chuẩn cho đế van.
Các tùy chọn khác bao gồm RPTFE, PTFE, UHMWPE và Tek Fi ®
(TFM chứa carbon/graphite). Tek-Fil ® Ghế van cung cấp ít hơn
mô-men xoắn trong các ứng dụng nhiệt độ cao, chu kỳ cao và hơi nước.
Khả năng hoán đổi:
Nhiều thành phần, bao gồm bóng, thân, ghế,
thân và phớt thân van có thể được hoán đổi giữa các loại khác nhau
các mẫu van có cùng kích thước.
Đóng gói buồng:
Van dòng GKV-243 cung cấp buồng tùy chọn
Đóng gói. Đóng gói khoang có thể làm giảm khả năng trung bình
sự ô nhiễm gây ra bởi sự lưu giữ chất lỏng trung bình của đường ống trong
khoảng cách giữa quả cầu và thành thân van.

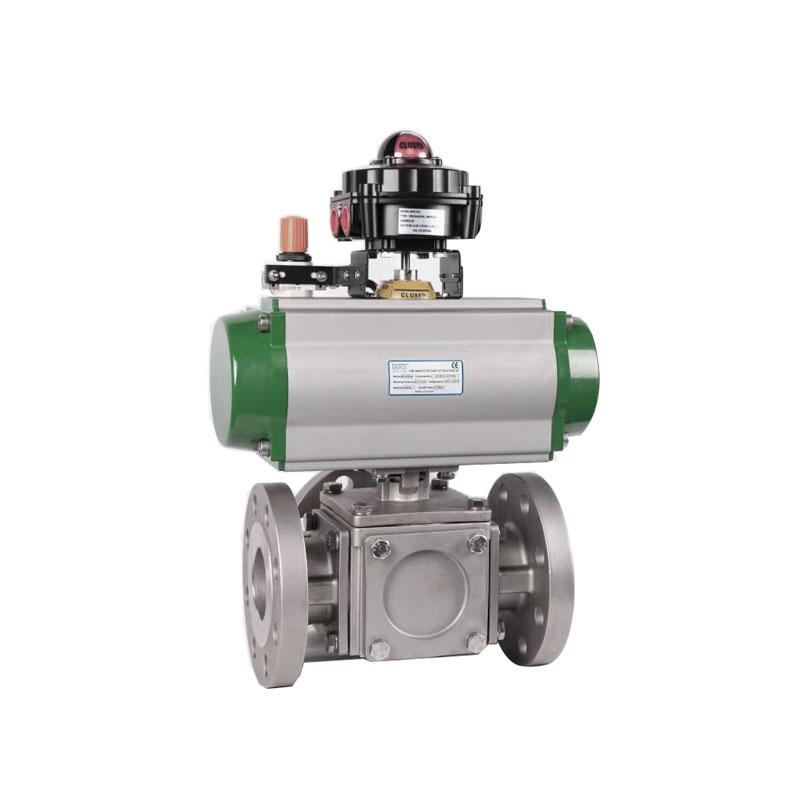

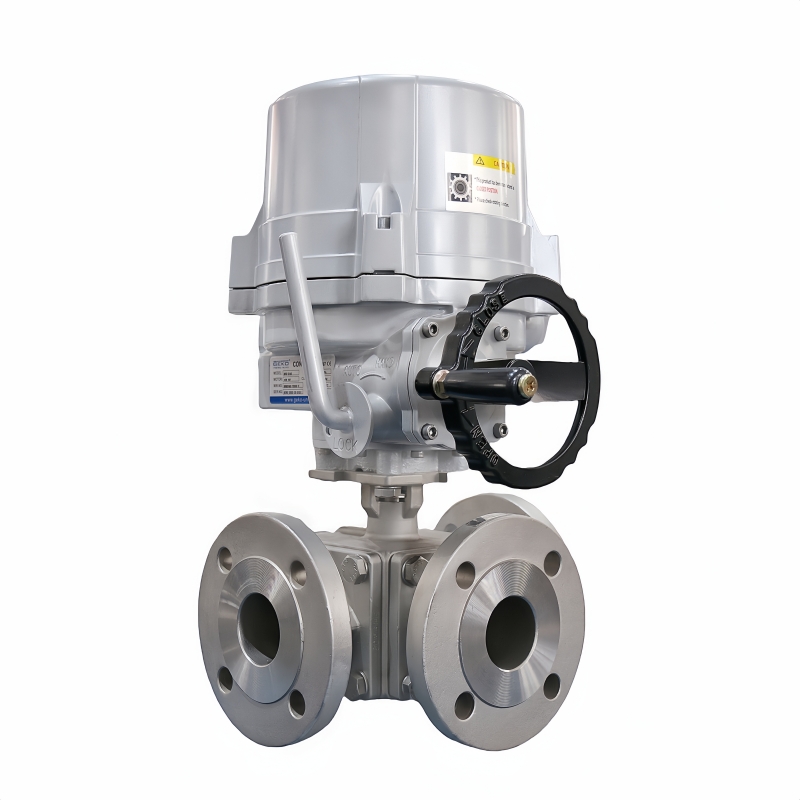

Cài đặt an toàn:
Việc đúc nguyên khối của mặt bích trên đảm bảo
lắp đặt bộ truyền động đúng cách. Trong điều kiện áp suất tải đầy đủ,
thiết bị truyền động có thể được tháo rời dễ dàng và an toàn.
Mặt bích lắp đặt được thiết kế theo tiêu chuẩn ISO 5211 và
có thể được nhúng trực tiếp để cài đặt. Bằng cách thay đổi vị trí của
chốt chốt giới hạn hành trình trên mặt bích lắp đặt, van tiêu chuẩn có thể
đạt được tất cả các chế độ dòng chảy.
GKV243 Van bi mặt bích ba chiều và bốn chiều được ứng dụng trong nhiều ngành công nghiệp
Ngành công nghiệp hóa dầu và khí đốt tự nhiên
Cấp nước đô thị và kỹ thuật HVAC
Kỹ thuật tàu thủy và đại dương
Bảo vệ môi trường và xử lý nước công nghiệp
