Van bi năm ngả GKV255 tập trung vào tính tích hợp, độ kín cao và mức tiêu thụ điện năng thấp. Nó đạt được khả năng kiểm soát lưu chất đa kênh phức tạp thông qua một van duy nhất, cải thiện đáng kể độ tin cậy của hệ thống, tiết kiệm không gian và chi phí.

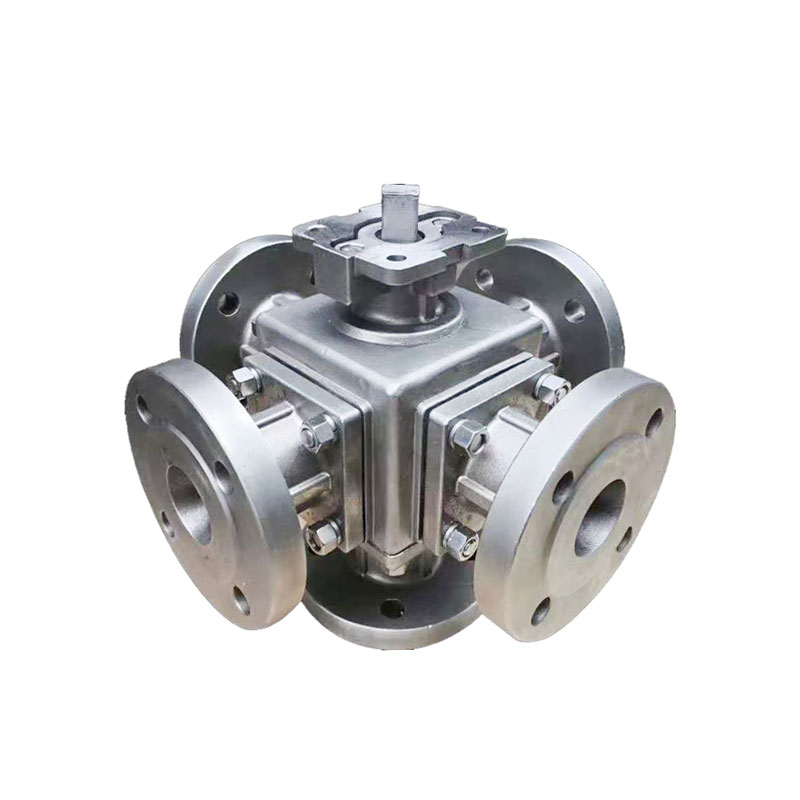

VAN BI NĂM CHIỀU GEKO MẶT BÍCH ĐẦU
| |
Phạm vi kích thước NPS 1/2" đến 24",DN15 đến DN 600
Áp suất vận hành ASME Lớp 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Phạm vi nhiệt độ -50°F đến 1472°F（-46°C đến 800°C） | Vật liệu cơ thể ASTM A351 CF8, CF3, CF8M, CF3M (Thép không gỉ đúc); ASTM A182 F304, F316, F316L, F904L, F51 (Thép không gỉ hai lớp, Thép không gỉ rèn). ASTM A216 WCB, WCC (Thép cacbon đúc); ASTM A350 LF2, ASTM A352 LCB (Thép cacbon chịu nhiệt độ thấp); ASTM A105 (thép rèn). ASTM A182 F22 (Thép hợp kim Cr-Mo); Hợp kim đặc biệt (Gốc niken & Hiệu suất cao): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Hợp kim B463 20; ASTM B348 Titan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconium R60702, ASTM B365 Tantalum R05200, R05400 (Tantalum).
|
Sự rò rỉ Lớp IV, Lớp V, Lớp VI | Vật liệu thân cây ASTM A479 Loại 316, ASTM A564 Loại 17-4PH, ASTM A182 Loại F51 |
Đối mặt ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Vật liệu ghế TFM1600， Tùy chọn: Tek Fi ®*、 UHMWPE, RPTFE, PTFE, v.v. |
Tiêu chuẩn thử nghiệm API 598, EN-12266-1 Tất cả các van và ghế đều được thử nghiệm để kiểm tra đóng khí 100 psi đảm bảo tính toàn vẹn của bong bóng trước khi vận chuyển, dịch vụ hút chân không đến 29" Hg
| Vật liệu bóng Thép không gỉ A351 CF8 / CF8M，A182 F304 / F316 / F316L，A105，A216 WCB，A350 LF2， Titan B348 Gr.2 / Gr.5，Zirconium B493 R60702，Tantalum B365 R05200 / R05400，Hastelloy，Hợp kim gốc niken，Inconel 600/625/825，Monel 400/Monel K500，Hợp kim B463 20，F51 (Thép không gỉ song công)，A182 F51，A182 F22 ，A182 F904L
|
Kết nối cuối Đầu bích | Tiêu chuẩn thiết kế ASME B16.34, EN12516, GB/T 12237 |
Hoạt động Khí nén, Điện | Nền tảng kết nối ISO5211 |
Van bi năm ngả GEKO là van bi đặc biệt được thiết kế chuyên dụng cho hệ thống phân phối lưu chất đa kênh và kiểm soát lưu lượng tổng hợp. Đặc điểm cốt lõi của van là thiết kế kênh lưu lượng tích hợp và chức năng chuyển mạch hiệu quả.
Đóng gói thân van:
GEKO 5 chiều sử dụng thiết bị đệm thân van tải trọng động để đảm bảo độ kín thân van đáng tin cậy. Bằng cách sử dụng vòng đệm Belleville, đệm thân van được tự động điều chỉnh để bù trừ cho sự thay đổi nhiệt độ và hao mòn thông thường. Van 6"-12" sử dụng nắp hộp đệm độc lập, có thể dễ dàng điều chỉnh trong quá trình sử dụng van. Van 1/4"-2" cũng cung cấp đệm thân van chính và đệm thân van phụ. Phớt chính bao gồm vòng đệm đẩy và vòng đệm chữ O. Đệm thân van có thể điều chỉnh tạo thành một lớp đệm thứ cấp giữa thân van và thân van ở vùng cổ thân van.
Thiết kế bốn chỗ ngồi:
Van cũng được trang bị tiêu chuẩn năm đế van. Các đế van được làm kín độc lập để ngăn rò rỉ trong khoang van và duy trì sự căn chỉnh chính xác của quả cầu. Đế van mới được tích hợp chức năng điều khiển và đóng hai chiều vào cùng một van, và vị trí đóng có thể được điều khiển tự do. Thiết kế đế van bi năm chiều GEKO đảm bảo khả năng làm kín bong bóng theo chiều ngang hai chiều và mô-men xoắn làm việc thấp.
Bóng/thân:
Thiết kế kết nối giữa bi và thân van đảm bảo kết nối chính xác. Thân van của van 1/4 "-2" được cố định bằng chốt, trong khi thân van của van 2 1/2 "-12" được tích hợp với bi và được đỡ bằng giá đỡ trục tai. Tất cả thân van đều được trang bị bảo vệ chống nổ. Quả cầu được gia công chính xác và đánh bóng gương để đảm bảo bịt kín bọt khí và giảm mô-men xoắn vận hành. Cạnh của bi van dòng GKV-243 được gia công để giảm mài mòn đế van và kéo dài tuổi thọ.
Thiết kế độc đáo của van bi năm chiều GEKO
Lựa chọn chỗ ngồi:
Cung cấp nhiều loại vật liệu ghế để đáp ứng nhu cầu
của hầu hết các ứng dụng. TFM là vật liệu tiêu chuẩn cho đế van.
Các tùy chọn khác bao gồm RPTFE, PTFE, UHMWPE và Tek Fi ®
(TFM chứa carbon/graphite). Tek-Fil ® Ghế van cung cấp ít hơn
mô-men xoắn trong các ứng dụng nhiệt độ cao, chu kỳ cao và hơi nước.
Khả năng hoán đổi:
Nhiều thành phần, bao gồm bóng, thân, ghế,
thân và phớt thân van có thể được hoán đổi giữa các loại khác nhau
các mẫu van có cùng kích thước.
Đóng gói buồng:
Van bi năm chiều GEKO cung cấp các buồng tùy chọn
đóng gói. Việc đổ đầy rỗng có thể làm giảm khả năng trung bình
Ô nhiễm do lưu giữ chất lỏng trong môi trường đường ống
Khoảng cách giữa quả cầu và thành thân van.
Cài đặt an toàn:
Việc đúc nguyên khối của mặt bích trên đảm bảo
lắp đặt bộ truyền động đúng cách. Trong điều kiện áp suất tải đầy đủ,
thiết bị truyền động có thể được tháo rời dễ dàng và an toàn.
Mặt bích lắp đặt được thiết kế theo tiêu chuẩn ISO 5211 và
có thể được nhúng trực tiếp để cài đặt. Bằng cách thay đổi vị trí của
chốt chốt giới hạn hành trình trên mặt bích lắp đặt, van tiêu chuẩn có thể
đạt được tất cả các chế độ dòng chảy.
Van bi năm chiều GEKO được ứng dụng trong nhiều ngành công nghiệp
Ngành công nghiệp hóa dầu và khí đốt tự nhiên
Cấp nước đô thị và kỹ thuật HVAC
Kỹ thuật tàu thủy và đại dương
Bảo vệ môi trường và xử lý nước công nghiệp
