Dòng GKV212 Van bi khí nén một mảnh là một khối đúc chính xác ASME B16.34 Lớp 150,300 đến Lớp 2500lb có mặt bích lỗ đầy đủ van bi nổi.
Van nhỏ gọn và tiết kiệm chi phí, được thiết kế để đóng ngắt đáng tin cậy trong các ứng dụng công nghiệp và thương mại nói chung. Cấu trúc thân liền khối đơn giản giúp giảm thiểu các điểm rò rỉ tiềm ẩn, đảm bảo độ kín khít và dễ bảo trì. Trọng lượng nhẹ nhưng bền bỉ, van bi liền khối GEKO được sử dụng rộng rãi cho đường ống nước, khí, dầu và khí đốt, mang lại hiệu suất tuyệt vời với chi phí cạnh tranh. Kích thước và vật liệu tùy chỉnh cũng có sẵn để đáp ứng các điều kiện vận hành khác nhau.

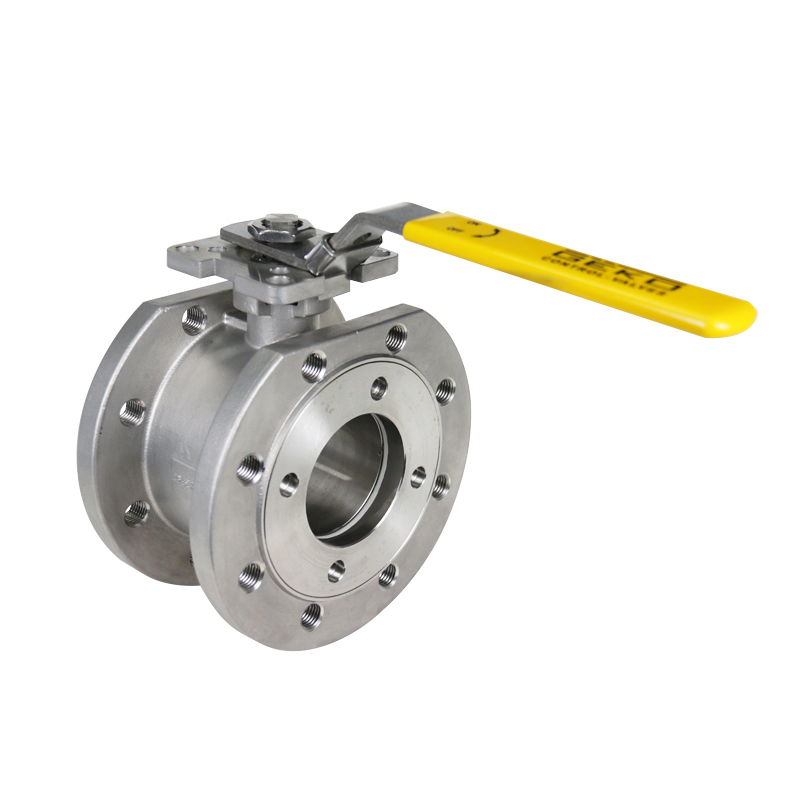

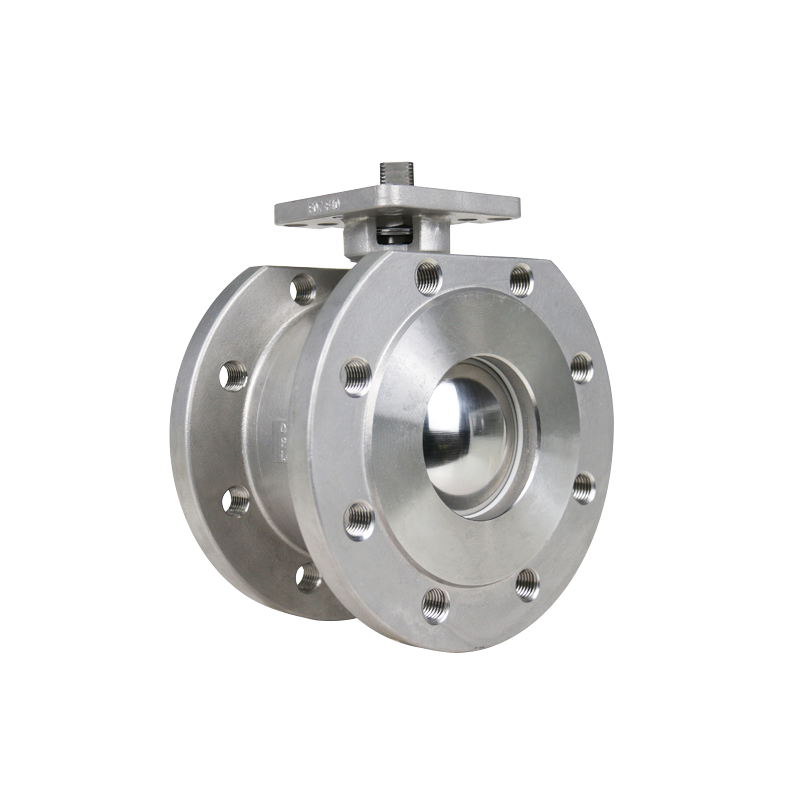

GKV-212 VAN BI CỔNG ĐẦY ĐỦ MỘT MẢNH ĐẦU MẶT BÍCH
| |
Phạm vi kích thước NPS 1/2" đến 24",DN15 đến DN 600
Áp suất vận hành ASME Lớp 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Phạm vi nhiệt độ -50°F đến 1472°F（-46°C đến 800°C） | Vật liệu cơ thể ASTM A351 CF8, CF3, CF8M, CF3M (Thép không gỉ đúc); ASTM A182 F304, F316, F316L, F904L, F51 (Thép không gỉ hai lớp, Thép không gỉ rèn). ASTM A216 WCB, WCC (Thép cacbon đúc); ASTM A350 LF2, ASTM A352 LCB (Thép cacbon chịu nhiệt độ thấp); ASTM A105 (thép rèn). ASTM A182 F22 (Thép hợp kim Cr-Mo); Hợp kim đặc biệt (Gốc niken & Hiệu suất cao): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Hợp kim B463 20; ASTM B348 Titan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconium R60702, ASTM B365 Tantalum R05200, R05400 (Tantalum).
|
Sự rò rỉ Lớp IV, Lớp V, Lớp VI | Vật liệu thân cây ASTM A479 Loại 316, ASTM A564 Loại 17-4PH, ASTM A182 Loại F51 |
Đối mặt ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Vật liệu ghế TFM1600， Tùy chọn: Tek Fi ®*、 UHMWPE, RPTFE, PTFE, v.v. |
Tiêu chuẩn thử nghiệm API 598, EN-12266-1 Tất cả các van và ghế đều được thử nghiệm để kiểm tra đóng khí 100 psi đảm bảo tính toàn vẹn của bong bóng trước khi vận chuyển, dịch vụ hút chân không đến 29" Hg
| Vật liệu bóng Thép không gỉ A351 CF8 / CF8M，A182 F304 / F316 / F316L，A105，A216 WCB，A350 LF2， Titan B348 Gr.2 / Gr.5，Zirconium B493 R60702，Tantalum B365 R05200 / R05400，Hastelloy，Hợp kim gốc niken，Inconel 600/625/825，Monel 400/Monel K500，Hợp kim B463 20，F51 (Thép không gỉ song công)，A182 F51，A182 F22 ，A182 F904L
|
Kết nối cuối Đầu bích | Tiêu chuẩn thiết kế ASME B16.34, EN12516, GB/T 12237 |

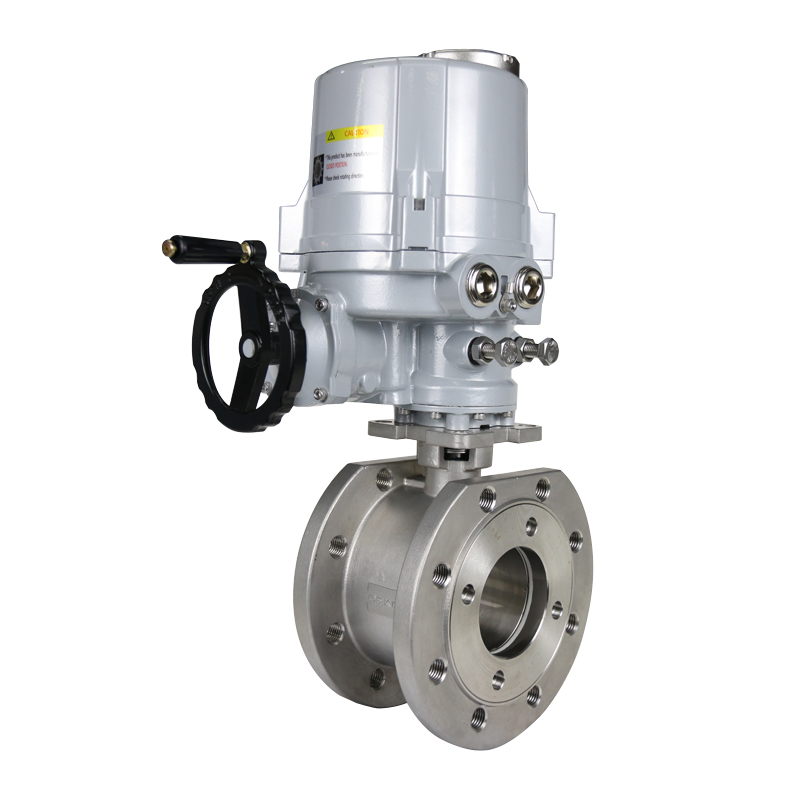

Hoạt động Khí nén, Điện | Nền tảng kết nối ISO5211 |

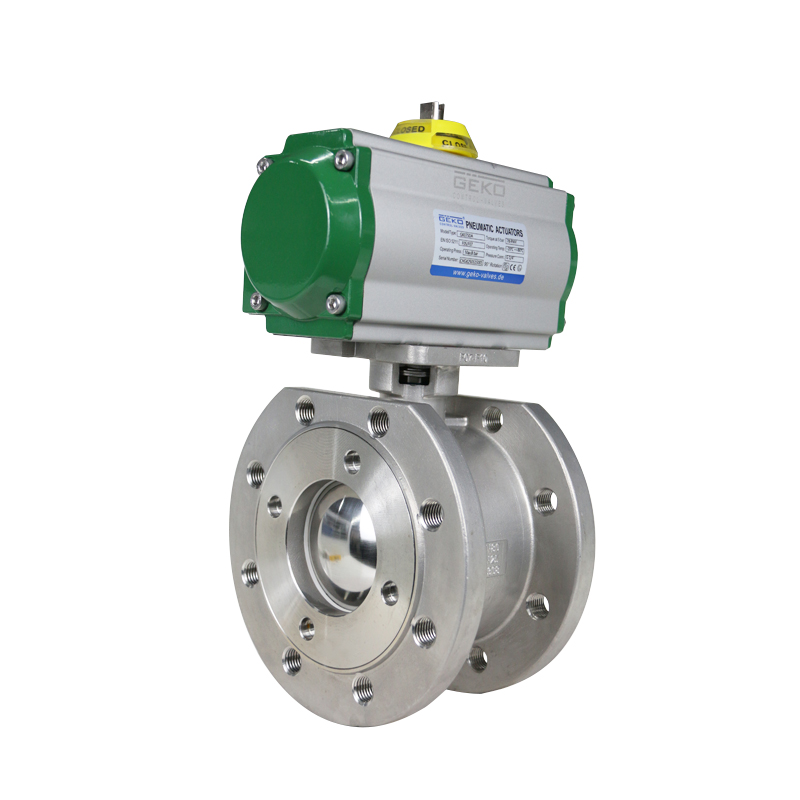

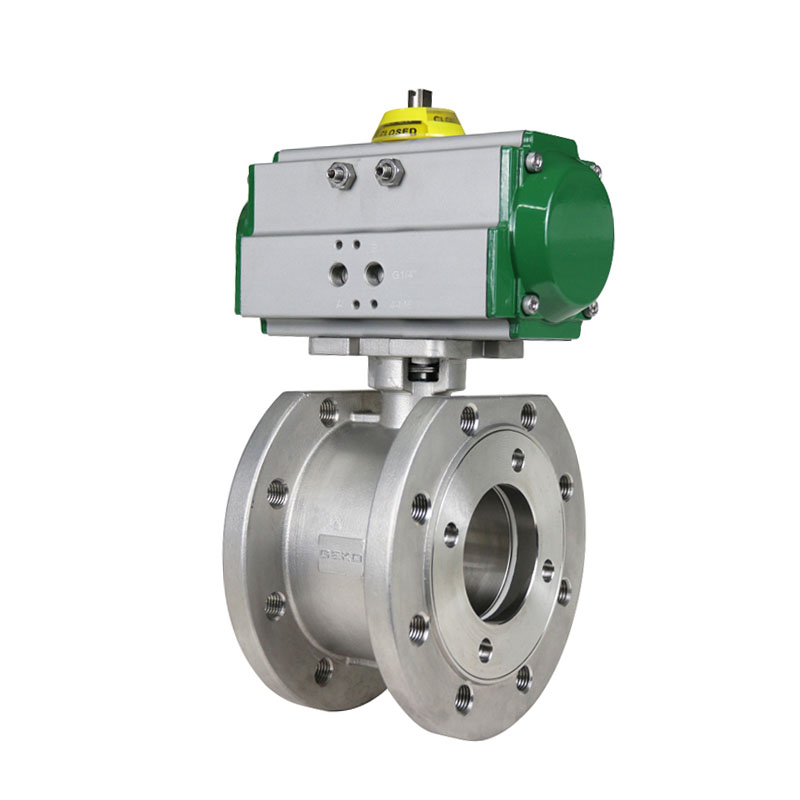

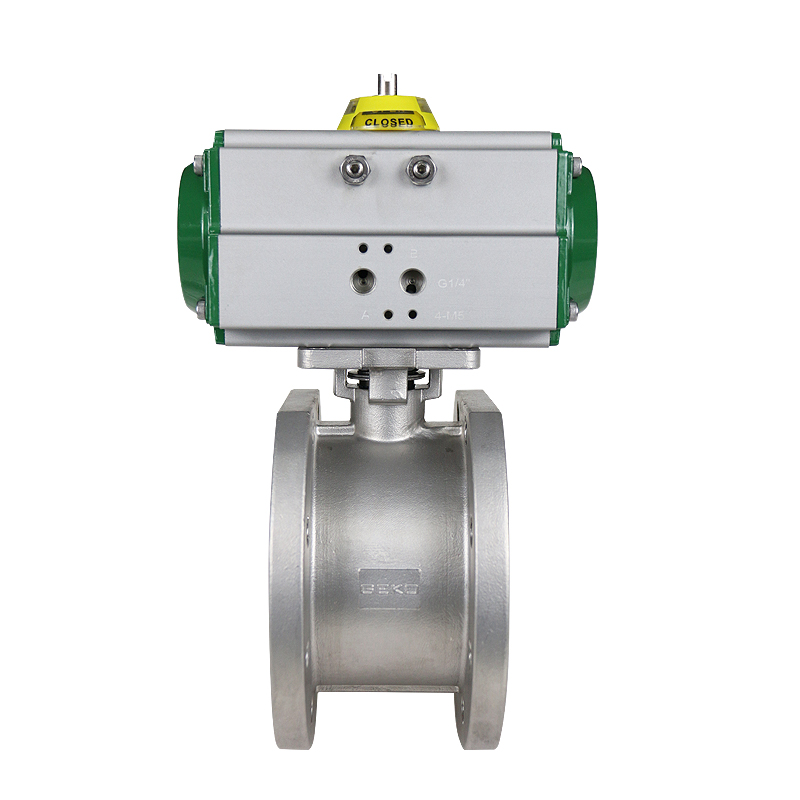

Van bi một mảnh khí nén GKV212
Dòng sản phẩm GKV212 sử dụng mặt bích chắc chắn và bền bỉ thiết kế van bi tích hợp và kết cấu thép không gỉ hoặc thép cacbon chống ăn mòn. Chúng tôi cung cấp nhiều loại lõi van và cấu hình tùy chọn, bao gồm Van bi hình chữ V, phù hợp với nhiều điều kiện làm việc khác nhau.
Dòng GKV212 van bi mặt bích có thiết kế thân van tích hợp, giảm thiểu hiệu quả các kênh rò rỉ để đảm bảo hiệu suất bịt kín bong bóng trong khi vẫn duy trì mô-men xoắn vận hành thấp để hoạt động trơn tru và hiệu quả.
Đối với các mô hình kích thước ½"–2", quy trình thiết kế chuyên biệt của GEKO cho phép liên tục siết chặt bên trong của bao bì, đảm bảo độ tin cậy bịt kín lâu dài và giảm yêu cầu bảo trì.
Các mẫu có kích thước 2½"–12" được trang bị nắp đóng gói độc lập, cho phép điều chỉnh nhanh chóng và thuận tiện mà không cần tháo rời phần cứng lắp đặt hoặc bộ truyền động, giúp đơn giản hóa đáng kể quy trình bảo trì.
Dòng van mạnh mẽ và được thiết kế tốt này mang lại hiệu suất bịt kín, độ bền và dễ bảo trì vượt trội, phù hợp với nhiều ứng dụng công nghiệp
Nắp đệm của van bi GKV212 được thiết kế kỹ thuật đặc biệt và được chế tạo tỉ mỉ để phân bổ đều tải trọng lên vòng đệm. Điều này đảm bảo hiệu suất bịt kín tối ưu đồng thời giảm thiểu sự tập trung ứng suất có thể dẫn đến mài mòn sớm.
Để duy trì tính toàn vẹn của lớp đệm kín, hệ thống gioăng liên tục được siết chặt trước được sử dụng cho cấu hình đệm. Tính năng cải tiến này cho phép tự điều chỉnh độ nén, bù trừ động cho sự giãn nở nhiệt, biến động môi trường và hao mòn dần theo thời gian. |  |
Thiết kế độc đáo của Van bi khí nén GKV212 có đầu bích một mảnh.
Dòng GKV212 ghế van lót cao su Van bi mặt bích có thiết kế tải trước về phía trước, đảm bảo hiệu suất bịt kín chân không và áp suất thấp đáng tin cậy ngay cả trong điều kiện khắc nghiệt.
Khả năng bịt kín bong bóng hai chiều được đảm bảo nhờ vật liệu đế van lót cao su chất lượng cao, mang lại hiệu suất chống rò rỉ vượt trội theo cả hai hướng dòng chảy.

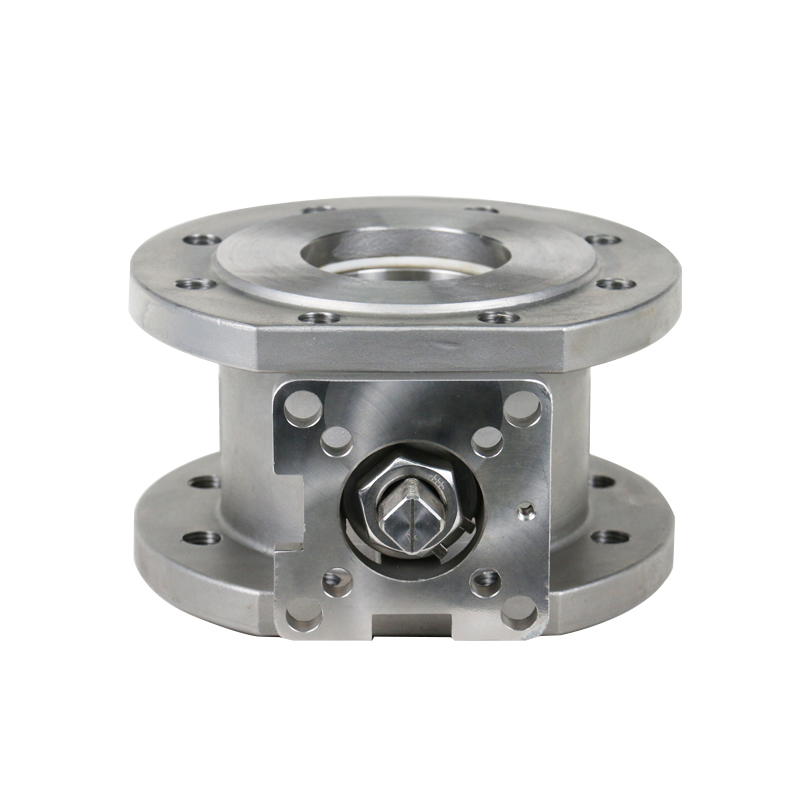

Để dễ dàng tích hợp, nền tảng kết nối của van tuân thủ tiêu chuẩn ISO5211, cho phép lắp đặt liền mạch nhiều bộ truyền động khác nhau để đáp ứng nhiều yêu cầu tự động hóa khác nhau.

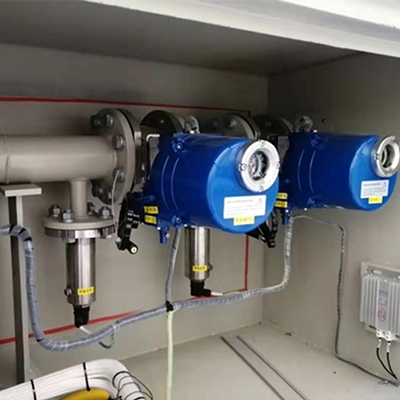

Van bi mặt bích một mảnh dòng GKV212 được ứng dụng trong nhiều ngành công nghiệp
Ngành công nghiệp hóa dầu và khí đốt tự nhiên
Cấp nước đô thị và kỹ thuật HVAC
Kỹ thuật tàu thủy và đại dương
Bảo vệ môi trường và xử lý nước công nghiệp
