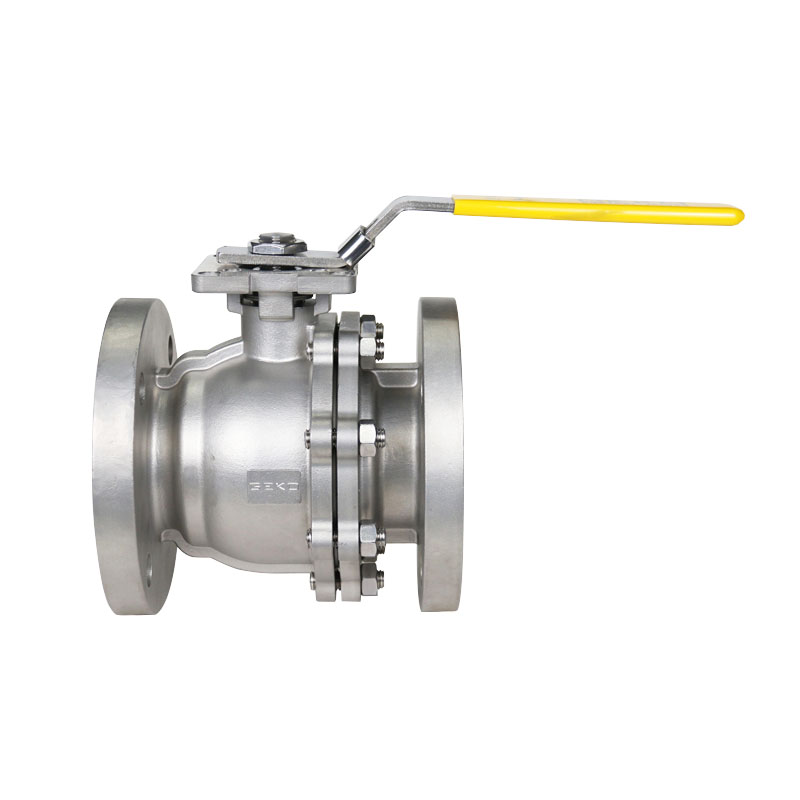

Van bi thủ công hai mảnh GKV-225, đế lắp trực tiếp ISO5211, là van bi toàn phần ASME B16.34 từ Loại 150LB đến Loại 2500LB.
Van bi dòng GKV-225 có thiết kế van bi mặt bích chắc chắn và bền bỉ, mang lại giá trị tuyệt vời và hoạt động đáng tin cậy, phù hợp với nhiều điều kiện làm việc khác nhau.
GKV-225 ĐẦU BÍT VAN BI ĐẦU MẶT BÍT ĐẦU, MIẾNG LẮP TRỰC TIẾP HAI MẢNG CỔNG ĐẦY ĐỦ
| |
Phạm vi kích thước NPS 1/2" đến 24",DN15 đến DN 600
Áp suất vận hành ASME Lớp 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
Phạm vi nhiệt độ -50°F đến 1472°F（-46°C đến 800°C） | Vật liệu cơ thể ASTM A351 CF8, CF3, CF8M, CF3M (Thép không gỉ đúc); ASTM A182 F304, F316, F316L, F904L, F51 (Thép không gỉ hai lớp, Thép không gỉ rèn). ASTM A216 WCB, WCC (Thép cacbon đúc); ASTM A350 LF2, ASTM A352 LCB (Thép cacbon chịu nhiệt độ thấp); ASTM A105 (thép rèn). ASTM A182 F22 (Thép hợp kim Cr-Mo); Hợp kim đặc biệt (Gốc niken & Hiệu suất cao): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; Hợp kim B463 20; ASTM B348 Titan Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 Zirconium R60702, ASTM B365 Tantalum R05200, R05400 (Tantalum).
|
Sự rò rỉ Lớp IV, Lớp V, Lớp VI | Vật liệu thân cây ASTM A479 Loại 316, ASTM A564 Loại 17-4PH, ASTM A182 Loại F51 |
Đối mặt ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | Vật liệu ghế TFM1600， Tùy chọn: Tek Fi ®*、 UHMWPE, RPTFE, PTFE, v.v. |
Tiêu chuẩn thử nghiệm API 598, EN-12266-1 Tất cả các van và ghế đều được thử nghiệm để kiểm tra đóng khí 100 psi đảm bảo tính toàn vẹn của bong bóng trước khi vận chuyển, dịch vụ hút chân không đến 29" Hg
| Vật liệu bóng Thép không gỉ A351 CF8 / CF8M，A182 F304 / F316 / F316L，A105，A216 WCB，A350 LF2， Titan B348 Gr.2 / Gr.5，Zirconium B493 R60702，Tantalum B365 R05200 / R05400，Hastelloy，Hợp kim gốc niken，Inconel 600/625/825，Monel 400/Monel K500，Hợp kim B463 20，F51 (Thép không gỉ song công)，A182 F51，A182 F22 ，A182 F904L |
Kết nối cuối Đầu bích theo ASME B16.5 | Tiêu chuẩn thiết kế ASME B16.34, EN12516, GB/T 12237 |
Ứng dụng Ngành công nghiệp | Nền tảng kết nối ISO5211 |
Dòng GKV-225 là van bi nổi/trục có mặt bích toàn phần theo tiêu chuẩn ASME B16.34.
Thiết kế của van bi mặt bích dòng GKV-225 đảm bảo độ kín khít và mô-men xoắn vận hành thấp. Model nửa "-2" được trang bị công nghệ xử lý độc đáo của GEKO, có thể đạt được độ siết chặt liên tục bên trong của gioăng. Model 2/2 "-12" sử dụng nắp gioăng độc lập, có thể dễ dàng điều chỉnh mà không cần tháo rời phần cứng lắp đặt hoặc bộ truyền động. Nắp gioăng được thiết kế đặc biệt, có thể phân bổ đều tải trọng lên gioăng.
Ổ bi chịu tải động đạt được khả năng tự điều chỉnh thông qua miếng đệm Belleville, có thể bù đắp cho những thay đổi và hao mòn của môi trường, đảm bảo hoạt động không cần bảo trì và tuổi thọ cao. Van bi mặt bích dòng GKV-225 lớn hơn được trang bị cấu trúc ổ trục đỡ bi, có thể giảm mô-men xoắn vận hành hiệu quả.

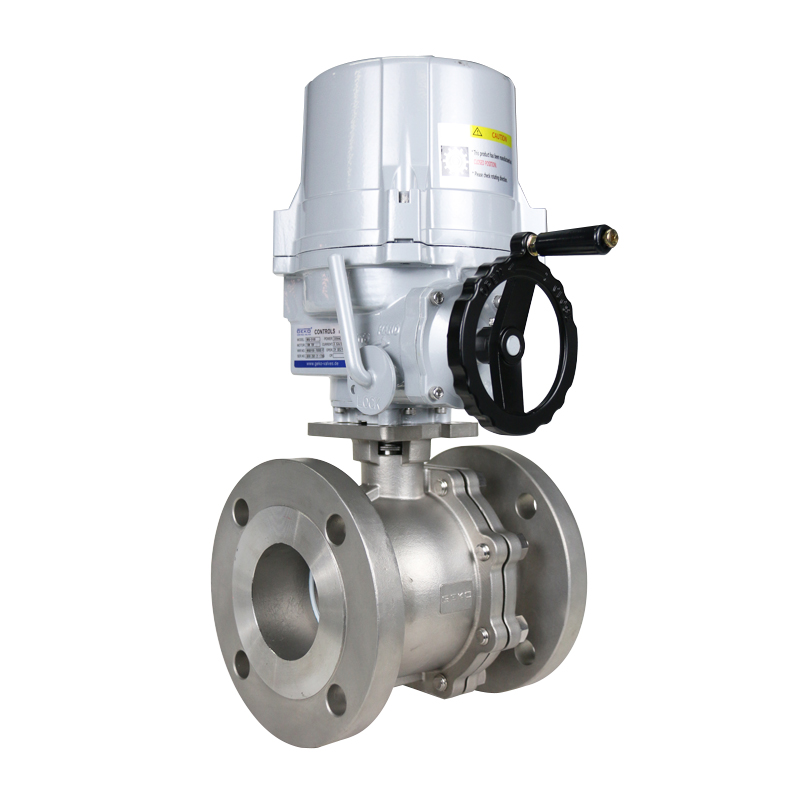

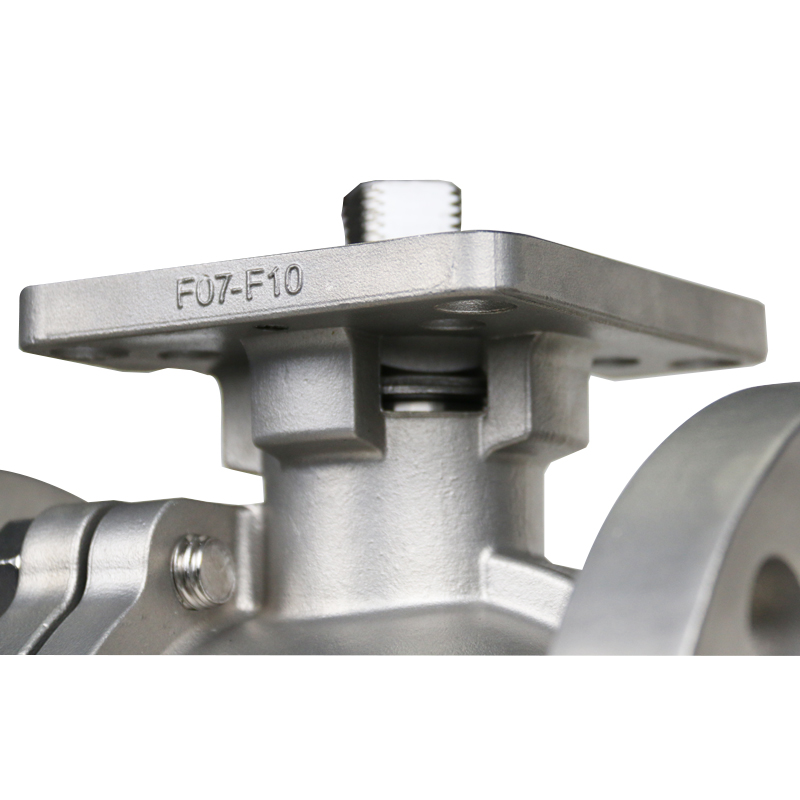

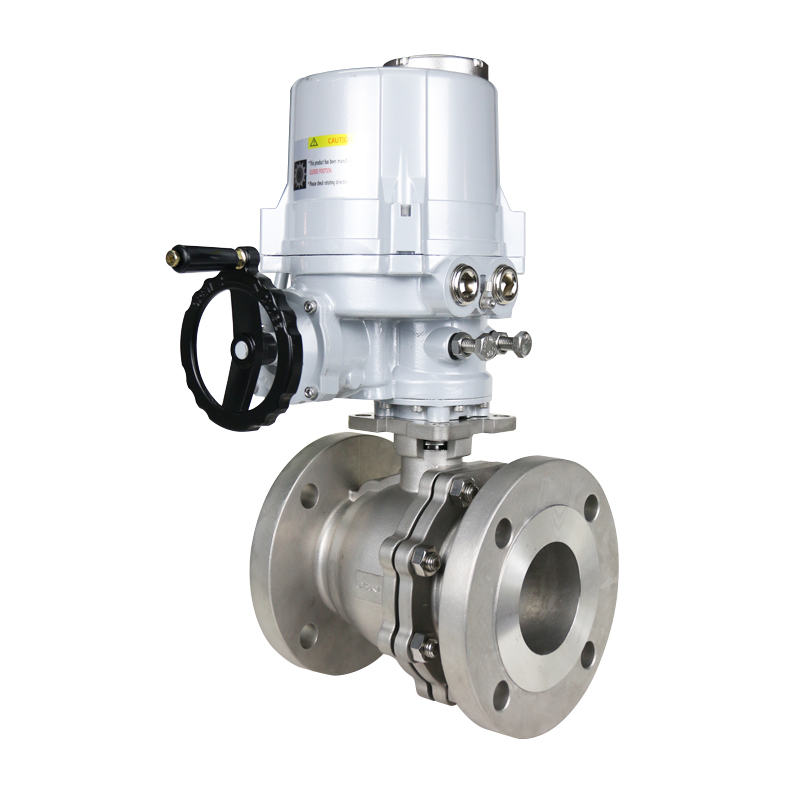

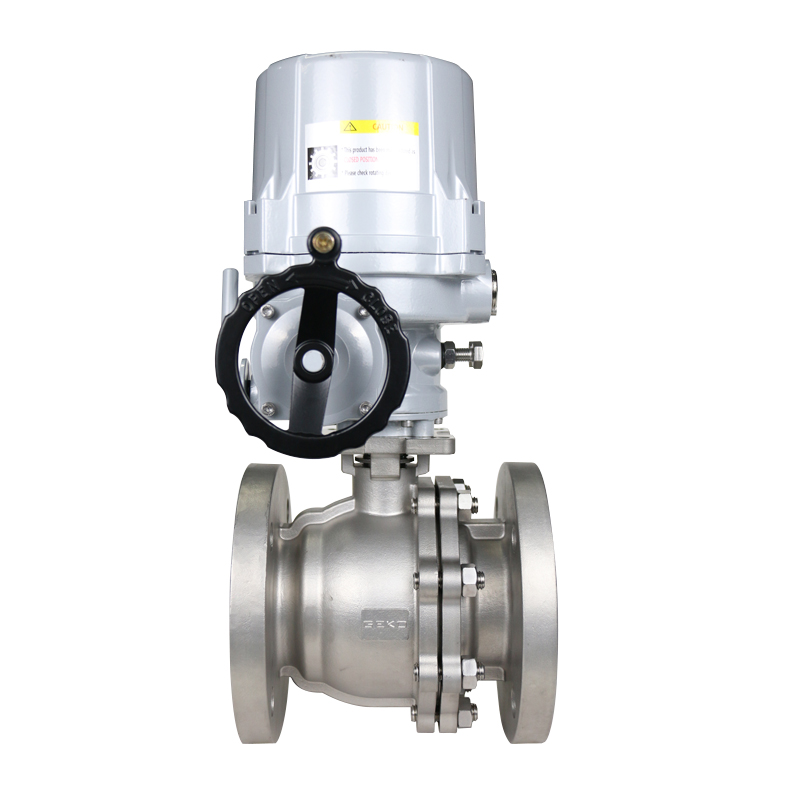

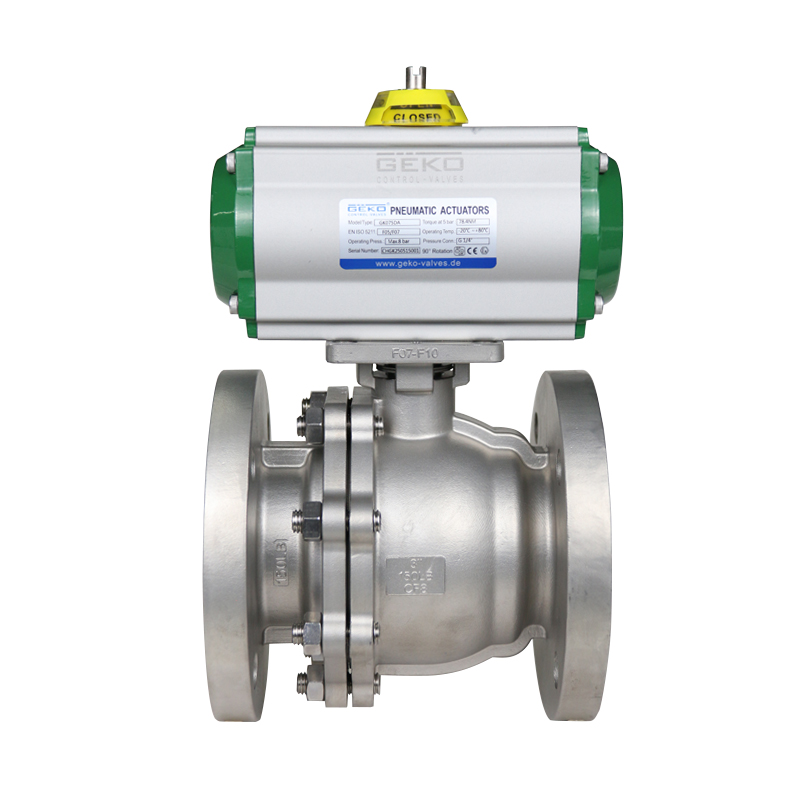

Van bi mặt bích dòng GKV-225 có sẵn vật liệu thép không gỉ (CF8M), thép cacbon (WCB), và các hợp kim đặc biệt (như hợp kim 20, Hastelloy, v.v.), cũng như các hợp kim khác theo yêu cầu. Phiên bản không chống cháy được trang bị đệm trục van tiêu chuẩn. Lõi van chống cháy API 607 được trang bị đệm trục van graphite. Van dòng GKV-225 cung cấp nền tảng lắp đặt đúc tích hợp theo tiêu chuẩn ISO 5211 để vận hành tự động hóa dễ dàng.
Thiết kế độc đáo của dòng van bi mặt bích GKV225
Van bi mặt bích dòng GKV-225 có thể sử dụng lớp phủ đế van hợp kim crom Stellite ® Cobalt mang lại khả năng chống ăn mòn tuyệt vời, nhiệt độ vận hành cao hơn và khả năng chống mài mòn tuyệt vời với độ cứng cao.
Van bi mặt bích dòng GKV-225 có đế kim loại sử dụng phớt chặn để đáp ứng hoặc vượt quá yêu cầu ngắt của CI 70-2 Loại V theo tiêu chuẩn và có thể được trang bị tùy chọn với yêu cầu ngắt Loại VI.
Van bi mặt bích hai mảnh dòng GKV225 có ứng dụng trong nhiều ngành công nghiệp
Ngành công nghiệp hóa dầu và khí đốt tự nhiên
Cấp nước đô thị và kỹ thuật HVAC
Kỹ thuật tàu thủy và đại dương
Bảo vệ môi trường và xử lý nước công nghiệp
