Van bướm có gioăng mềm

Van bướm đóng mở như thế nào? Hướng dẫn vận hành đầy đủVan bướm là thiết bị điều khiển lưu lượng xoay một phần tư vòng được sử dụng rộng rãi nhất trong các hệ thống đường ống công nghiệp và đô thị. Nhiều kỹ sư và chuyên gia mua sắm lựa chọn loại van này. van bướm công nghiệp Nhờ kích thước nhỏ gọn và ưu điểm tiết kiệm chi phí, nhưng ít người hiểu đầy đủ quy trình cơ học hoàn chỉnh về cách van bướm đóng mở. Không giống như van cổng và van cầu kiểu hành trình tuyến tính, van bướm dựa vào chuyển động quay chính xác để thay đổi trạng thái dòng chảy trong đường ống. Bài viết này sẽ giải thích rõ ràng quy trình hoạt động đóng mở, logic cơ học của các thiết kế van khác nhau, các chế độ truyền động và nguyên tắc phối hợp làm kín.1. Nguyên lý cơ bản đóng mở của van bướmToàn bộ quá trình đóng mở van bướm được thực hiện thông qua một cơ cấu nhất định. Xoay 90 độ một phần tư vòngCác bộ phận chuyển động chính bao gồm trục van và đĩa bướm bên trong. Trục van nhận mô-men xoắn từ bộ truyền động bằng tay hoặc tự động và dẫn động đĩa quay theo chiều ngang bên trong lòng ống, thực hiện các trạng thái mở hoàn toàn, đóng hoàn toàn và điều tiết trung gian.Quá trình đóng (90° → 0°)Đĩa van quay dần theo hướng vuông góc với chiều dòng chảy của chất lỏng, liên tục thu hẹp đường dẫn dòng chảy. Khi đạt đến 0 độ, đĩa van ép chặt vào đế van, chặn đường ống và đạt được khả năng đóng kín hoàn toàn.Quá trình mở (0° → 90°)Đĩa quay song song với hướng dòng chảy, dần dần mở rộng diện tích dòng chảy. Ở góc 90 độ, đĩa được mở hoàn toàn, giảm thiểu sức cản dòng chảy và cho phép dòng chảy tối đa. Cơ chế quay đơn giản này chính là điều làm nên sự khác biệt. van bướm dạng mỏng Và van bướm có tai Rất phổ biến cho các loại đường ống có đường kính lớn.2. Quá trình tác động cơ học hoàn chỉnh Chu trình đóng mở tuân theo một chuỗi truyền động cơ khí cố định, đảm bảo hoạt động chính xác và ổn định:Đầu tiên, thiết bị vận hành (cần gạt, hộp số, bộ truyền động khí nén hoặc điện) tạo ra mô-men xoắn quay. Mô-men xoắn được truyền đến trục van trung tâm thông qua trục dẫn động. Cấu trúc trục và đĩa tích hợp quay đồng bộ mà không có chuyển động không tải. Trong quá trình chuyển động, đĩa dần dần tách ra hoặc nén vào vòng đệm kín. Cuối cùng, thiết bị giới hạn cơ khí khóa góc để hoàn tất việc định vị mở hoặc đóng.3. Logic đóng mở khác nhau tùy thuộc vào cấu trúc vanVan bướm đồng tâm và van bướm lệch tâm có sự khác biệt rõ rệt về ma sát khi mở và đóng, điều này ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định hoạt động:3.1 Hoạt động của van bướm đồng tâmVan bướm đồng tâm có tâm của trục, đĩa và đường ống chồng lên nhau. Trong mỗi chu kỳ đóng mở, đĩa luôn tiếp xúc và tạo ma sát liên tục với đế van. Quá trình vận hành đơn giản và tiết kiệm chi phí, phù hợp cho việc đóng mở tần suất thấp của các đường ống xử lý nước và hệ thống HVAC thông thường.3.2 Van bướm lệch tâm ba cấp - Vận hành không ma sátVan bướm lệch tâm ba chiều Áp dụng cấu trúc lệch ba chiều. Trong quá trình mở, đĩa tách khỏi đế ngay lập tức mà không ma sát. Trong quá trình đóng, đĩa chỉ tiếp xúc với đế ở vị trí khóa cuối cùng. Cơ chế đóng mở không ma sát này giúp giảm đáng kể sự mài mòn của đế, làm cho kiểu thiết kế này trở nên ưu việt. van bướm chịu tải nặng Thích hợp cho các đường ống công nghiệp có nhiệt độ, áp suất cao và thường xuyên chuyển mạch.4. Phối hợp niêm phong trong quá trình mở và đóngCác loại gioăng khác nhau phù hợp với các đặc tính cơ học đóng mở khác nhau:4.1 Van bướm có gioăng mềmVan bướm có gioăng mềm Với gioăng EPDM hoặc NBR, van hoạt động dựa trên cơ chế nén đàn hồi để đạt được độ kín tuyệt đối khi đóng kín hoàn toàn. Trong quá trình đóng, đĩa van nhẹ nhàng ép gioăng đàn hồi để lấp đầy các khe hở nhỏ. Trong quá trình mở, gioăng đàn hồi tự động trở lại vị trí ban đầu. Chế độ đóng mở kín linh hoạt này đảm bảo khả năng đóng kín hoàn toàn, không có bọt khí, cho môi chất là nước và khí sạch.4.2 Van bướm có gioăng kim loạiVan bướm có gioăng kim loại Sử dụng phương pháp ghép nối kim loại chính xác. Quá trình đóng mở đảm bảo sự ăn khớp và tách rời cơ học chắc chắn. Với khả năng chống mài mòn và chịu nhiệt cao, chúng duy trì hiệu suất chuyển mạch ổn định trong các điều kiện làm việc khắc nghiệt như hơi nước nhiệt độ cao và bùn mài mòn.5. Chế độ đóng mở của van bướm tự độngCác đường ống công nghiệp hiện đại sử dụng van bướm tự động để thực hiện điều khiển đóng mở thông minh:Van bướm khí nénĐược vận hành bằng khí nén, van này thực hiện các thao tác đóng mở nhanh chóng chỉ trong vài giây. Với ưu điểm chống cháy nổ, nó được sử dụng rộng rãi trong việc chuyển mạch đường ống hóa chất và hóa dầu.Van bướm điệnĐược điều khiển bằng bộ truyền động điện, thiết bị này có tốc độ ổn định, định vị góc chính xác và điều khiển tín hiệu từ xa. Nó hỗ trợ đóng/mở trễ và định vị trung gian, phù hợp với các hệ thống đường ống thông minh.Van bướm điều khiển bằng tayĐược vận hành bằng cần gạt hoặc tay quay, thiết bị này cho phép đóng mở thủ công tại chỗ, tiết kiệm và tiện lợi cho các trường hợp vận hành ít thường xuyên.6. Các lỗi và nguyên nhân thường gặp khi mở và đóng cửaVan bị kẹtNguyên nhân: Do sự lắng đọng cặn bẩn, sự lão hóa của ghế ngồi hoặc mô-men xoắn của bộ truyền động không đủ.Đóng kín không hoàn toàn và bị rò rỉ: Đĩa bị lệch, mòn gioăng hoặc vật lạ làm tắc nghẽn bề mặt làm kín.Tốc độ mở và đóng chậm: Áp suất khí nén không đủ hoặc sai lệch thông số bộ truyền động điện7. Van GEKO: Hiệu suất đóng mở chính xácTất cả các van bướm GEKO đều sử dụng cấu trúc chuyển động quay được tối ưu hóa, đảm bảo hoạt động đóng mở linh hoạt, trơn tru và chính xác. Toàn bộ dòng sản phẩm của chúng tôi, bao gồm van bướm kiểu wafer, lug, soft seat, metal seat và triple offset, đều đạt được khả năng chuyển mạch không ma sát, độ kín ổn định và tuổi thọ cao. Tự động hóa van bướm điều chỉnh Hỗ trợ đóng mở ở góc tùy ý, đáp ứng các yêu cầu về cách ly và điều khiển lưu lượng của các hệ thống đường ống công nghiệp hiện đại.

 Van bướm là gì và các bộ phận chính của nó gồm những gì?Van bướm là một thiết bị điều khiển lưu lượng xoay một phần tư vòng phổ biến, được sử dụng rộng rãi trong hệ thống đường ống đô thị và công nghiệp để điều chỉnh, tiết lưu hoặc đóng hoàn toàn dòng chảy chất lỏng. Thiết kế mỏng nhẹ của nó giúp tiết kiệm không gian hơn nhiều so với van bi hoặc van cổng, đặc biệt là đối với các đường ống có đường kính lớn. Nhiều người mua mới và kỹ sư nhà máy muốn hiểu chính xác van bướm là gì và mỗi bộ phận bên trong hoạt động cùng nhau như thế nào để mang lại hiệu suất đáng tin cậy. Bài viết này sẽ phân tích định nghĩa, chức năng cốt lõi và tất cả các thành phần chính của van bướm. van bướm. Định nghĩa và chức năng cốt lõi của van bướmỞ dạng đơn giản nhất, van bướm điều khiển chất lỏng bằng cách xoay một đĩa tròn bên trong đường ống. Một vòng xoay 90 độ sẽ chuyển van giữa vị trí mở hoàn toàn và đóng hoàn toàn. Nó cũng có thể giữ nguyên ở các góc trung gian để điều tiết lưu lượng. Van bướm dạng mỏng Và van bướm có tai là hai kiểu dáng thân xe phổ biến nhất, trong khi các thiết kế lệch như van bướm lệch tâm ba Van bướm đáp ứng các ứng dụng đòi hỏi nhiệt độ và áp suất cao. Chúng hoạt động với nước, không khí, khí đốt và nhiều môi chất hóa học trong các ngành xử lý nước, HVAC, điện lực và chế biến hóa chất.Các bộ phận chính của van bướm1. Thân vanThân van tạo thành vỏ chịu áp suất chính và kết nối với đường ống. Thân van kiểu wafer lắp vừa giữa hai mặt bích ống mà không cần tai bắt vít. Thân van kiểu tai bắt vít có các tai bắt vít được tích hợp sẵn vào van để giữ chặt mặt bích. Loại chịu tải nặng. van bướm có gioăng kim loại Sử dụng thân máy bằng gang, gang dẻo, thép không gỉ hoặc thép hợp kim để chịu được môi trường làm việc khắc nghiệt.2. Đĩa hình bướmĐĩa van là tấm tròn nằm bên trong thân van, có chức năng chặn hoặc cho phép chất lỏng đi qua. Nó quay cùng với trục van. Hình dạng của đĩa ảnh hưởng trực tiếp đến điện trở dòng chảy. Van đồng tâm sử dụng đĩa phẳng; van lệch kép và van lệch ba sử dụng đĩa có hình dạng đặc biệt để giảm ma sát ở mặt tiếp xúc khi quay. Đối với môi chất ăn mòn, đĩa được phủ lớp bảo vệ hoặc làm bằng thép không gỉ để kéo dài tuổi thọ.3. Thân vanTrục van là một thanh đi xuyên qua thân van và gắn chặt vào đĩa van. Nó truyền mô-men xoắn từ bộ truyền động hoặc tay quay để xoay đĩa van. Hầu hết các trục van được làm bằng thép không gỉ cường độ cao để chống xoắn và ăn mòn. Nhiều thiết kế sử dụng kết nối trục van và đĩa van liền khối để loại bỏ độ rơ và cải thiện độ chính xác điều khiển.4. Vòng đệm/Vòng bịt kínVòng đệm tạo ra bề mặt tiếp xúc kín giữa đĩa van và thân van. Van bướm có gioăng mềm Sử dụng gioăng đàn hồi như EPDM hoặc PTFE để đạt được khả năng đóng kín hoàn toàn, không có bọt khí, cho môi chất sạch. Các phiên bản gioăng kim loại sử dụng bề mặt làm kín kim loại với kim loại, phù hợp với môi chất nhiệt độ cao, mài mòn hoặc hơi nước, nơi gioăng cao su không thể chịu được. 5. Gioăng và vòng đệm trục vanCác vòng đệm trục van ngăn chặn sự rò rỉ chất lỏng dọc theo trục van tại vị trí thoát ra khỏi thân van. Các vòng đệm kín hoặc vòng chữ O tạo thành rào cản chính. Chúng rất quan trọng để ngăn ngừa khí thải rò rỉ, đặc biệt là trong các ứng dụng hóa chất và dầu khí.6. Bộ truyền động / Đơn vị vận hànhBộ truyền động cung cấp mô-men xoắn để xoay trục và đĩa. Các phiên bản vận hành bằng tay sử dụng tay quay hoặc cần gạt. Van bướm khí nén Sử dụng khí nén để bật/tắt nhanh hoặc điều khiển theo tần số. Van bướm điện Cho phép vận hành tự động từ xa và điều chỉnh lưu lượng chính xác. Bộ định vị có thể được lắp đặt vào bộ truyền động điều chỉnh để duy trì góc đĩa chính xác.Các thành phần này hoạt động cùng nhau như thế nào?Khi bộ truyền động xoay trục van, đĩa van sẽ quay bên trong thân van. Ở vị trí đóng, đĩa van ép vào đế van để ngăn chất lỏng chảy qua. Khi mở, đĩa van quay song song với dòng chảy để môi chất có thể đi qua. Tất cả các bộ phận phải được lựa chọn phù hợp với áp suất, nhiệt độ và môi chất làm việc. Sự không phù hợp về vật liệu của đế van hoặc đĩa van sẽ nhanh chóng gây ra rò rỉ và hỏng hóc sớm.Dòng van bướm GEKOGEKO Valve cung cấp các cụm van bướm hoàn chỉnh với các linh kiện chất lượng cao. Sản phẩm của chúng tôi bao gồm các loại van bướm có gioăng mềm và gioăng kim loại, đồng tâm, lệch kép và lệch ba, có sẵn các kiểu thiết kế dạng wafer, tai lắp, mặt bích với bộ truyền động bằng tay, khí nén hoặc điện cho các dự án công nghiệp và đô thị trên toàn thế giới.9 từ khóa SEO cốt lõiVan bướm dạng mỏng, Van bướm dạng tai, Van bướm lệch ba, Van bướm có gioăng mềm, Van bướm có gioăng kim loại, Van bướm khí nén, Van bướm điện, Van bướm tự động, Van bướm chịu tải nặng

 Van bướm điều khiển lưu lượng chất lỏng như thế nào? Hướng dẫn nguyên lý hoạt động đầy đủ.Van bướm được công nhận rộng rãi là thiết bị điều khiển chất lỏng tiết kiệm chi phí và không gian nhất cho các đường ống đô thị và công nghiệp. Không giống như van bi cung cấp dòng chảy thẳng hoàn toàn hoặc van cổng chỉ được thiết kế để cách ly hoàn toàn ở trạng thái mở hoặc đóng, van bướm công nghiệp Sản phẩm có cơ chế đĩa quay độc đáo cho phép quản lý chất lỏng linh hoạt. Nhiều nhà thiết kế hệ thống và người vận hành nhà máy tự hỏi: Van bướm điều khiển dòng chảy chất lỏng một cách chính xác và ổn định như thế nào? Hướng dẫn này giải thích đầy đủ cơ chế điều khiển lưu lượng, các trạng thái hoạt động khác nhau của van bướm, sự khác biệt về cấu trúc giữa các loại sản phẩm và hiệu suất điều khiển lưu lượng thực tế trong các hệ thống đường ống hiện đại.1. Nguyên lý cơ bản về điều khiển chất lỏng của van bướmPhương pháp điều khiển chất lỏng cốt lõi của van bướm dựa trên...Đĩa quay 90 độ, xoay một phần tư vòng.Được lắp đặt thẳng đứng ở trung tâm đường ống, đĩa van hình bướm quay dọc theo thân van để thay đổi diện tích dòng chảy hiệu quả bên trong đường ống. Bằng cách điều chỉnh góc của đĩa, van thay đổi chính xác điện trở dòng chảy, vận tốc chất lỏng và áp suất đường ống, từ đó thực hiện ba chức năng điều khiển dòng chảy cốt lõi: cho phép dòng chảy đầy đủ, tiết lưu một phần và đóng hoàn toàn dòng chảy.Phương pháp điều khiển lưu lượng quay đơn giản và đáng tin cậy này là lý do chính tại sao van bướm dạng mỏng, van bướm có taiVan bướm lệch tâm được sử dụng rộng rãi trong các đường ống dẫn nước, khí và chất lỏng có độ nhớt thấp với đường kính lớn.2. Ba trạng thái điều khiển dòng chảy cốt lõi2.1 Trạng thái mở hoàn toànKhi đĩa quay 90 độ và song song với hướng dòng chảy, đường ống đạt công suất lưu lượng tối đa. Mặc dù đĩa vẫn nằm bên trong đường ống, cấu trúc khí động học của đĩa giúp giảm thiểu sức cản dòng chảy. Ở trạng thái này, van bướm công nghiệp Cho phép truyền dẫn chất lỏng không hạn chế, phù hợp cho hoạt động đường ống tuần hoàn dài hạn và các kịch bản cung cấp lưu lượng tối đa.2.2 Trạng thái điều tiết và kiểm soát lưu lượng chính xácƯu điểm lớn nhất của van bướm trong điều khiển chất lỏng là khả năng điều tiết tuyệt vời. Khi đĩa van giữ ở bất kỳ góc nào giữa 20% và 70% độ mở, nó tạo thành một vùng chắn có thể điều chỉnh bên trong đường ống. Vùng chắn càng lớn, điện trở dòng chảy càng cao và lưu lượng chất lỏng càng thấp. Van bướm điều chỉnh Với các bộ truyền động điện hoặc khí nén, chúng có thể duy trì góc mở ổn định, giúp cân bằng lưu lượng liên tục và chính xác, điều chỉnh áp suất và kiểm soát phân phối chất lỏng cho các hệ thống công nghiệp. 2.3 Trạng thái đóng hoàn toàn van xả chất lỏngKhi đĩa quay đến 0 độ và hoàn toàn vuông góc với dòng chảy chất lỏng, đĩa sẽ khít chặt với đế van để chặn toàn bộ đường dẫn dòng chảy. Van bướm có gioăng mềm Sử dụng sự biến dạng đàn hồi của ghế để đạt được khả năng kín hoàn toàn, không rò rỉ cho môi trường sạch, trong khi van bướm có gioăng kim loại Dựa vào các phụ kiện kim loại chính xác để ngăn chặn chất lỏng có nhiệt độ cao, áp suất cao và ăn mòn, đạt được khả năng cách ly đường ống và cắt dòng chảy đáng tin cậy.3. Các loại van bướm khác nhau tối ưu hóa việc kiểm soát lưu lượng như thế nào?Các cấu trúc van bướm khác nhau mang lại hiệu quả điều khiển chất lỏng hoàn toàn khác nhau, thích ứng với các điều kiện làm việc công nghiệp đa dạng:3.1 Van bướm đồng tâm dùng để điều khiển lưu lượng chungVan bướm đồng tâm có trục, đĩa và tâm đường ống trùng nhau, cung cấp khả năng điều chỉnh lưu lượng cơ bản ổn định và cách ly. Chúng lý tưởng cho các đường ống xử lý nước, HVAC và phòng cháy chữa cháy thông thường với nhiệt độ bình thường và áp suất thấp, mang lại hiệu suất điều khiển chất lỏng tiết kiệm và thiết thực.3.2 Van bướm lệch tâm kép và ba cho điều khiển lưu lượng tải nặngVan bướm lệch tâm ba chiều Van bướm lệch tâm kép sử dụng cấu trúc lệch tâm độc đáo. Đĩa van tránh ma sát với đế van trong quá trình quay, đảm bảo điều chỉnh góc trơn tru và ổn định ngay cả dưới áp suất và nhiệt độ cao. van bướm chịu tải nặng Cung cấp khả năng kiểm soát lưu lượng chính xác cho hơi nước, khí thải, môi trường hóa chất ăn mòn và các đường ống quy trình công nghiệp chu kỳ cao.3.3 So sánh đặc điểm điều khiển lưu lượng kiểu wafer và kiểu tai lắpVan bướm dạng mỏng Có thân siêu mỏng với điện trở dòng chảy thấp, phù hợp với các hệ thống đường ống nhỏ gọn yêu cầu kiểm soát lưu lượng lớn ổn định. Van bướm có tai Hỗ trợ việc tháo dỡ đường ống đơn phương trong khi vẫn duy trì an toàn kiểm soát dòng chảy hệ thống, tạo điều kiện thuận lợi cho việc bảo trì đường ống theo từng đoạn mà không ảnh hưởng đến toàn bộ hệ thống chất lỏng.4. Cơ chế hỗ trợ điều khiển chất lỏng chính xác của bộ truyền độngViệc điều khiển lưu lượng ổn định không thể chỉ dựa vào thân van; bộ truyền động quyết định độ chính xác điều khiển và mức độ tự động hóa:Van bướm điều khiển bằng tayGiúp điều chỉnh lưu lượng và cách ly đường ống dễ dàng tại chỗ, phù hợp với các kịch bản điều khiển tần suất thấp.Van bướm khí nénĐược trang bị bộ định vị để hiệu chỉnh độ lệch góc, duy trì lưu lượng ổn định dưới áp suất đường ống dao động, lý tưởng cho các hệ thống chất lỏng công nghiệp chống cháy nổ.Van bướm tự động bằng điệnHỗ trợ điều chỉnh tín hiệu từ xa và điều khiển lưu lượng tỷ lệ, kết hợp với các hệ thống công nghiệp thông minh để thực hiện quản lý chất lỏng tự động và phân phối lưu lượng chính xác.5. Những ưu điểm chính của điều khiển chất lỏng bằng van bướmThực hiện đồng thời hai chức năng cách ly chất lỏng và điều tiết lưu lượng chỉ với một thiết bị van duy nhất.Thích hợp cho việc điều khiển lưu lượng trong đường ống có đường kính lớn với chi phí thấp và không gian lắp đặt nhỏ.Hoạt động quay trơn tru đảm bảo điều chỉnh chất lỏng ổn định mà không gây ra hiện tượng dâng trào trong đường ống.Nhiều loại sản phẩm có khả năng thích ứng với môi trường chất lỏng sạch, ăn mòn, nhiệt độ cao và mài mòn.Hỗ trợ điều khiển chất lỏng thông minh bằng tay và tự động cho các hệ thống công nghiệp hiện đại.6. Giải pháp van bướm điều khiển chất lỏng đáng tin cậy của GEKO ValveVan GEKO cung cấp đầy đủ các loại van bướm hiệu suất cao để điều khiển chất lỏng chính xác trong công nghiệp. Dòng sản phẩm của chúng tôi bao gồm van bướm có gioăng mềm và gioăng kim loại, van bướm đồng tâm và lệch tâm ba chiều, van bướm kiểu wafer và lug, cũng như van bướm tự động điều khiển bằng tay, khí nén và điện. Tất cả các sản phẩm đều mang lại khả năng điều chỉnh lưu lượng ổn định, hiệu suất đóng ngắt đáng tin cậy và tuổi thọ cao, cung cấp các giải pháp điều khiển chất lỏng chính xác và hiệu quả cho các hệ thống xử lý nước, HVAC, hóa chất, điện lực và kỹ thuật đô thị.9 từ khóa SEO cốt lõiVan bướm công nghiệp, Van bướm lệch tâm ba chiều, Van bướm gioăng mềm, Van bướm gioăng kim loại, Van bướm dạng mỏng, Van bướm dạng tai, Van bướm điều chỉnh, Van bướm chịu tải nặng, Van bướm tự động

 Cơ chế hoạt động của van bướm là gì?Van bướm là một trong những loại van điều khiển xoay 90 độ linh hoạt nhất được sử dụng trong các hệ thống đường ống công nghiệp và đô thị hiện đại. Mặc dù hầu hết các kỹ sư đều quen thuộc với khả năng chuyển mạch nhanh và cấu trúc nhỏ gọn của van bướm, nhưng hầu hết các kỹ sư đều biết đến khả năng chuyển mạch nhanh của van bướm. van bướm công nghiệpNhiều người chưa hiểu đầy đủ cơ chế hoạt động cơ học hoàn chỉnh cho phép cách ly chất lỏng đáng tin cậy, chịu áp suất và điều chỉnh lưu lượng chính xác cho các sản phẩm van bướm khác nhau. Không giống như van bi dựa vào cơ chế làm kín bằng bi cầu hoặc van cổng có chuyển động tịnh tiến, van bướm sử dụng cấu trúc cơ khí đĩa quay độc đáo. Bài viết này phân tích sâu sắc cơ chế hoạt động cơ học đầy đủ của van bướm, bao gồm truyền mô-men xoắn, logic chuyển động đĩa, cơ chế làm kín của van bướm có gioăng mềm và gioăng kim loại, nguyên lý hoạt động lệch tâm và sự phối hợp của bộ truyền động cho van bướm tự động.1. Tổng quan về cơ chế hoạt động cơ họcToàn bộ cơ chế hoạt động của van bướm dựa trên... truyền động cơ khí quay và khớp nối động lực học chất lỏngBộ truyền động tạo ra mô-men xoắn quay, được truyền qua trục van để dẫn động đĩa bướm bên trong thực hiện chuyển động quay 90 độ. Bằng cách thay đổi góc của đĩa bên trong lòng ống, van thay đổi diện tích mặt cắt ngang của dòng chảy, từ đó thực hiện ba chức năng cơ học cốt lõi: ngắt dòng chảy, cho phép dòng chảy toàn phần và điều tiết lưu lượng trung gian. Toàn bộ cấu trúc cơ khí có ít bộ phận truyền động hơn, logic chuyển động đơn giản hơn và phản hồi nhanh hơn so với các van công nghiệp đa hành trình.2. Cơ cấu truyền động cơ khí cốt lõi Truyền mô-men xoắn là nguồn năng lượng cốt lõi cho hoạt động của van bướm. Chuỗi truyền động cơ khí hoàn chỉnh bao gồm bộ truyền động, trục van, chốt trục và đĩa bướm, giúp chuyển đổi năng lượng và tạo chuyển động chính xác.Khi bộ truyền động nhận được tín hiệu mở hoặc đóng, nó tạo ra mô-men xoắn quay và truyền đến trục van thẳng đứng. Trục van được cố định với đĩa bướm bằng các chốt trục chính xác, loại bỏ chuyển động quay không tải và đảm bảo chuyển động góc đồng bộ. Trục van dựa vào các ống lót trục và vòng đệm kín có độ chính xác cao để giảm ma sát, đảm bảo chuyển động quay linh hoạt và ổn định mà không bị kẹt. Cơ cấu truyền động cơ khí này chuyển đổi năng lượng điện, khí nén hoặc thủ công thành chuyển động quay cơ học, hoàn thành các thao tác đóng mở van một cách hiệu quả.3. Cơ cấu điều khiển dòng chảy dạng đĩaVan bướm là bộ phận điều khiển chính của hệ thống điều khiển chất lỏng, và độ dịch chuyển góc của nó quyết định trực tiếp trạng thái dòng chảy trong đường ống. Các góc mở khác nhau tương ứng với các trạng thái điều khiển dòng chảy cơ học hoàn toàn khác nhau.Ở vị trí đóng 0 độ, đĩa van hoàn toàn vuông góc với hướng dòng chảy, tạo thành một rào cản hoàn toàn đối với môi chất. Dưới tác động của áp suất môi chất, đĩa van khít chặt với đế van để đạt được khả năng làm kín bằng nén cơ học. Ở vị trí mở hoàn toàn 90 độ, đĩa van song song với hướng dòng chảy, giảm thiểu sức cản dòng chảy và cho phép dòng chảy tối đa. Ở bất kỳ góc nào giữa 0 và 90 độ, đĩa van tạo thành cấu trúc điều tiết chồng lên nhau với đường ống, sử dụng sự bịt kín cơ học để thay đổi vận tốc và áp suất dòng chảy, thực hiện điều chỉnh lưu lượng liên tục.4. Cơ chế niêm phong (Niêm phong mềm & Niêm phong cứng)Hiệu suất đóng kín đáng tin cậy của van bướm đến từ hai cơ chế làm kín cơ khí khác nhau, phù hợp với các điều kiện làm việc công nghiệp khác nhau: 4.1 Cơ chế làm kín bằng nén đàn hồi (Ghế mềm)Van bướm có gioăng mềm Sử dụng các gioăng polymer đàn hồi như EPDM và Viton. Trong quá trình đóng van, đĩa van ép cơ học gioăng đàn hồi để tạo ra biến dạng đàn hồi siêu nhỏ. Gioăng bị biến dạng sẽ lấp đầy các khe hở cơ học nhỏ giữa mép đĩa và thân van, đạt được khả năng làm kín không rò rỉ. Cơ chế bù đàn hồi cơ học này thích ứng với các dung sai gia công nhỏ và sự thay đổi áp suất đường ống, đảm bảo khả năng đóng kín tuyệt đối của van bướm có gioăng mềm trong điều kiện nhiệt độ bình thường và áp suất thấp.4.2 Cơ cấu làm kín bằng phương pháp mài cơ khí chính xác (Ghế kim loại)Van bướm có gioăng kim loại Van sử dụng cơ chế làm kín kim loại-kim loại cứng chắc. Sau quá trình gia công chính xác và đánh bóng gương, đĩa và đế van tạo thành một cặp làm kín khớp nối có độ chính xác cao. Nhờ tiếp xúc cơ học cứng chắc và lực tự siết chặt ở áp suất trung bình, van đạt được khả năng làm kín ổn định trong điều kiện làm việc ở nhiệt độ cao, áp suất cao và mài mòn. Cấu trúc làm kín cơ học này không gặp vấn đề biến dạng do lão hóa và hỗ trợ hoạt động công nghiệp chu kỳ cao lâu dài của van bướm tải nặng.5. Van bướm lệch tâm với cơ cấu cơ khí không ma sátVan bướm đồng tâm và van bướm lệch tâm có những khác biệt cơ bản về nguyên lý hoạt động cơ học, điều này quyết định tuổi thọ và khả năng chịu áp suất.Van bướm đồng tâm có tâm của trục, đĩa và đường ống hoàn toàn trùng khớp. Đĩa duy trì ma sát cơ học liên tục với đế van trong mỗi chu kỳ đóng mở, dẫn đến đế van dễ bị mòn. Ngược lại, chuyến đibù trừ van bướm Van bướm lệch tâm kép sử dụng cấu trúc cơ khí lệch tâm không gian. Ở giai đoạn quay ban đầu, đĩa van tự động tách khỏi đế van mà không có ma sát. Chỉ đến góc đóng cuối cùng, đĩa van mới tiếp xúc với đế van để định vị và làm kín. Cơ chế vận hành cơ khí không ma sát này giúp giảm đáng kể sự mài mòn các bộ phận, cải thiện độ bền của van và thích ứng với điều kiện làm việc đóng mở thường xuyên, tải nặng cho các sản phẩm van bướm lệch tâm.6. Cơ chế phối hợp tự động của các bộ truyền độngCác bộ truyền động khác nhau tạo thành các cơ chế vận hành tự động khác nhau, phù hợp với các hệ thống đường ống thông minh hiện đại:Cơ cấu van bướm khí nén: Chuyển đổi năng lượng áp suất khí nén thành mô-men xoắn quay cơ học, có đặc điểm hoạt động nhanh và hiệu suất cơ học chống cháy nổ, phù hợp với môi trường công nghiệp nguy hiểm.Cơ cấu van bướm điệnSử dụng động cơ điện và bộ giảm tốc khuếch đại mô-men xoắn để đạt được khả năng định vị góc chính xác, hỗ trợ điều khiển tín hiệu từ xa và điều chỉnh tỷ lệ.Cơ cấu van bướm điều khiển bằng tay: Dựa vào cơ cấu truyền động bằng tay với mô-men xoắn điều khiển thủ công, cấu trúc truyền động đơn giản, hoạt động ổn định và đáng tin cậy ở tần số thấp.7. Ưu điểm công nghiệp của cơ cấu van bướm cơ khíCấu trúc vận hành cơ khí độc đáo mang lại những ưu điểm sau: công nghiệp van bướm Với những ưu điểm công nghiệp không thể thay thế: bố trí cơ khí nhỏ gọn giúp tiết kiệm không gian lắp đặt cho van bướm kiểu wafer và lug, cấu trúc truyền động đơn giản giảm tỷ lệ hỏng hóc, cơ cấu lệch tâm không ma sát kéo dài tuổi thọ của van bướm lệch tâm ba chiều, và khả năng dịch chuyển góc linh hoạt thực hiện chức năng kép cách ly và điều tiết cho van bướm điều chỉnh. Những đặc tính cơ khí này làm cho các loại van bướm khác nhau trở thành giải pháp ưu tiên cho các hệ thống điều khiển chất lỏng công nghiệp và đô thị đường kính lớn.8. Thiết kế cơ khí độ chính xác cao của van GEKOVan GEKO tối ưu hóa cơ chế vận hành cơ khí bên trong của tất cả các loại van bướm công nghiệp. Áp dụng công nghệ đúc chính xác, gia công CNC và đánh bóng gương, các loại van bướm dạng đĩa mỏng, van bướm dạng tai, van bướm có gioăng kim loại và gioăng mềm của chúng tôi có khả năng truyền mô-men xoắn đồng đều, xoay linh hoạt, định vị đĩa chính xác và hiệu suất làm kín ổn định. Dòng sản phẩm hoàn chỉnh bao gồm van bướm đồng tâm, lệch kép và lệch ba đáp ứng đầy đủ các yêu cầu vận hành cơ khí của các đường ống công nghiệp áp suất thấp, trung bình và cao khác nhau.9 từ khóa SEO cốt lõiVan bướm công nghiệp, Van bướm lệch tâm ba chiều, Van bướm gioăng mềm, Van bướm gioăng kim loại, Van bướm dạng mỏng, Van bướm dạng tai, Van bướm điều chỉnh, Van bướm chịu tải nặng, Van bướm tự động

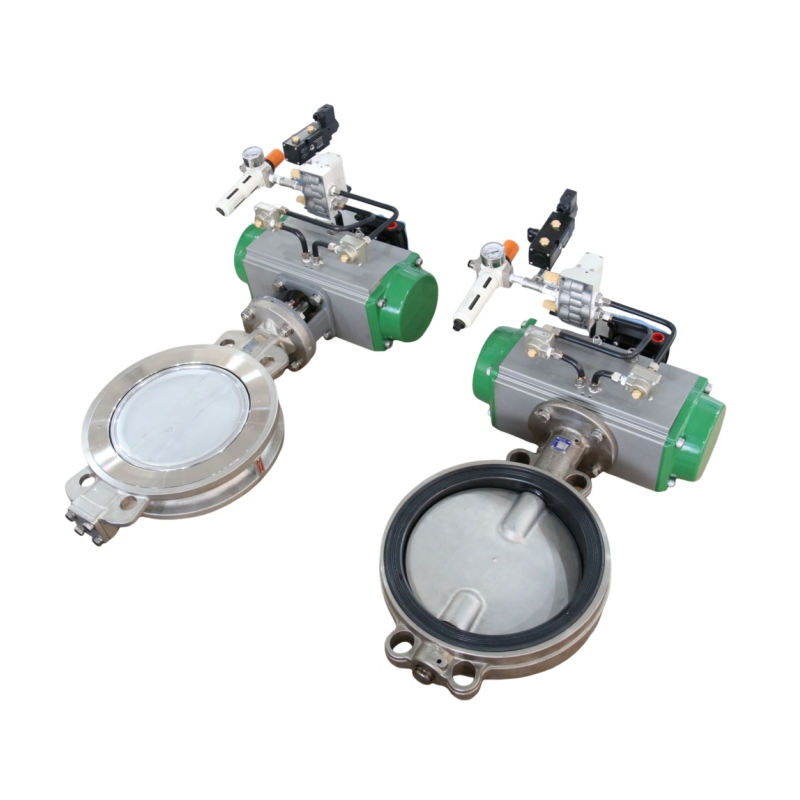

 Van bướm là thiết bị điều khiển lưu lượng xoay một phần tư vòng hiệu suất cao, được sử dụng rộng rãi trong các hệ thống đường ống thương mại và công nghiệp. Nổi tiếng với cấu trúc siêu nhỏ gọn, thiết kế nhẹ, vận hành nhanh và ưu điểm tiết kiệm chi phí, van bướm khác biệt đáng kể so với van bi, van cổng và van cầu về bố cục cấu trúc và nguyên lý hoạt động. Đây là loại van được ưa chuộng để cách ly, điều tiết và kiểm soát lưu lượng trong đường ống có đường kính lớn. Để giúp các kỹ sư và người mua áp dụng chính xác loại van này trong các dự án khác nhau, hướng dẫn này giải thích đầy đủ định nghĩa, cấu trúc bên trong, nguyên lý hoạt động, các loại lõi và đặc điểm công nghiệp của van bướm.1. Van bướm là gì?Van bướm là loại van chuyển động quay sử dụng một bộ phận đóng hình đĩa để điều khiển dòng chảy chất lỏng. Các bộ phận cốt lõi bao gồm thân van, trục van trung tâm, đĩa bướm và vòng đệm kín. So với các loại van công nghiệp truyền thống, van bướm có chiều dài giữa hai mặt bích ngắn hơn, trọng lượng nhẹ hơn và không gian lắp đặt nhỏ hơn, lý tưởng cho các hệ thống đường ống có đường kính lớn, nơi van bi và van cổng cồng kềnh và tốn kém.Van bướm công nghiệp được thiết kế cho môi chất lỏng, khí và chất lỏng có độ nhớt thấp, được ứng dụng rộng rãi trong xử lý nước, hệ thống HVAC, phòng cháy chữa cháy, hóa chất, điện lực và các hệ thống kỹ thuật đô thị. Chúng có thể thực hiện mở hoàn toàn, đóng hoàn toàn và điều tiết lưu lượng một phần, đáp ứng cả chức năng cách ly và điều chỉnh. 2. Cấu trúc lõi của van bướmHoạt động ổn định của van bướm phụ thuộc vào hệ thống cấu trúc được ghép nối chính xác. Các thành phần chính và chức năng của chúng như sau:Thân van: Vỏ chịu áp lực chính, có sẵn bằng gang, gang dẻo, thép carbon và thép không gỉ, chịu tải trọng áp lực tổng thể của đường ống.Thân van: Trục truyền động kết nối bộ truyền động và đĩa bướm, truyền mô-men xoắn để làm cho đĩa quay.Đĩa hình bướm: Bộ phận điều khiển dòng chảy cốt lõi, xoay 90 độ để chặn hoặc mở đường dẫn chất lỏng; thiết kế đĩa khí động học giúp giảm hiệu quả lực cản dòng chảy.Ghế làm kínĐược lắp đặt trên thành trong của thân van, bao gồm cả loại gioăng mềm bằng cao su và gioăng cứng bằng kim loại, có nhiệm vụ đảm bảo đường ống được đóng kín.Thiết bị truyền độngBao gồm các bộ truyền động bằng tay, bánh răng, khí nén và điện, được sử dụng để điều khiển việc đóng mở và điều chỉnh van.3. Van bướm hoạt động như thế nào? (Nguyên lý hoạt động)Nguyên lý hoạt động của van bướm dựa trên Chuyển động quay một phần tư vòng 90 độVới logic hành động đơn giản và hiệu quả:Khi van nhận được tín hiệu mở, bộ truyền động sẽ điều khiển trục van và đĩa bướm quay 90 độ theo chiều ngang. Lúc này, đĩa song song với hướng dòng chảy của chất lỏng, và đường ống tạo thành một đoạn thông thoáng hoàn toàn với lực cản dòng chảy tối thiểu.Khi đóng van, đĩa van quay thêm 90 độ để vuông góc với hướng dòng chảy. Bề mặt đĩa van khít chặt với vòng đệm, chặn hoàn toàn đường dẫn chất lỏng, giúp cách ly đường ống và đóng kín hoàn toàn.Ngoài khả năng đóng mở hoàn toàn, đĩa van bướm có thể giữ nguyên ở bất kỳ góc trung gian nào giữa 0° và 90°, giúp điều tiết lưu lượng và áp suất chính xác, điều này làm cho van bướm vượt trội hơn van cổng về hiệu suất điều khiển lưu lượng.4. Các loại van bướm chính theo cấu trúc và gioăng làm kínTheo hình thức làm kín và thiết kế cấu trúc, van bướm công nghiệp được chia thành hai loại chính, thích ứng với các điều kiện làm việc khác nhau:4.1 Van bướm có gioăng mềmVan bướm có gioăng mềm sử dụng vật liệu cao su đàn hồi như EPDM, NBR và Viton làm bộ phận làm kín. Chúng dựa vào sự biến dạng đàn hồi của cao su để đạt được độ kín tuyệt đối, không rò rỉ. Với chi phí thấp và hiệu suất làm kín tốt, chúng phù hợp với nước ở nhiệt độ thường, không khí và các môi chất không ăn mòn thông thường, được sử dụng rộng rãi trong hệ thống cấp nước đô thị, hệ thống HVAC và hệ thống phòng cháy chữa cháy.4.2 Van bướm có gioăng kim loạiVan bướm có gioăng kim loại sử dụng cấu trúc làm kín cứng bằng kim loại với lớp phủ hợp kim cứng trên bề mặt đĩa và đế van. Chúng có khả năng chịu nhiệt độ cao, chịu áp suất cao và chống mài mòn, có thể thích ứng với hơi nước ở nhiệt độ cao, khí thải và môi trường công nghiệp ăn mòn. Chúng là lựa chọn hàng đầu cho các ứng dụng công nghiệp nặng và khắc nghiệt.4.3 Van bướm dạng đĩa so với van bướm dạng taiVan bướm dạng waferĐược kẹp giữa hai mặt bích ống, thân siêu mỏng, tiết kiệm không gian, phù hợp với các trường hợp lắp đặt nhỏ gọn.Van bướm có taiVới các tai ren ở cả hai đầu, lắp đặt cố định bằng bu lông, hỗ trợ bảo trì và tháo dỡ đường ống một đầu, thuận tiện cho việc đại tu đường ống công nghiệp.5. Vận hành van bướm bằng tay so với vận hành tự độngVan bướm hỗ trợ nhiều chế độ vận hành khác nhau để đáp ứng các nhu cầu về tần số hoạt động và tự động hóa khác nhau:Van bướm điều khiển bằng tayĐược trang bị cần gạt hoặc bộ truyền động bánh răng, thích hợp cho vận hành thủ công tại chỗ với tần suất thấp, tiết kiệm và dễ bảo trì.Van bướm khí nénĐược vận hành bằng áp suất không khí, tốc độ chuyển mạch nhanh, với khả năng chống cháy nổ tuyệt vời, phù hợp với môi trường công nghiệp nguy hiểm.Van bướm điệnĐược điều khiển bằng bộ truyền động điện, hỗ trợ điều khiển từ xa, phản hồi tín hiệu và điều chỉnh tỷ lệ, phù hợp với các hệ thống điều khiển đường ống thông minh.6. Những ưu điểm chính của van bướmThiết kế siêu nhỏ gọn và trọng lượng nhẹ, tiết kiệm không gian lắp đặt và chi phí kỹ thuật.Thao tác quay đầu nhanh 90 độ, cải thiện hiệu quả phản hồi của đường ống.Thích hợp cho các hệ thống đường ống có đường kính lớn với chi phí tổng thể thấp.Chức năng kép: cách ly và điều tiết lưu lượng.Cấu trúc đơn giản, ít bộ phận hao mòn và chi phí bảo trì thấp.7. Ứng dụng công nghiệp của van bướmVan bướm được sử dụng rộng rãi trong các hệ thống đường ống có áp suất thấp đến trung bình và lưu lượng lớn, bao gồm xử lý nước sinh hoạt đô thị, hệ thống làm lạnh HVAC, hệ thống đường ống chữa cháy, truyền dẫn chất lỏng hóa học, hệ thống nước tuần hoàn nhà máy điện và các dự án xử lý khí thải và khí ống khói bảo vệ môi trường.8. Giải pháp van bướm chất lượng cao của GEKO ValveGEKO Valve cung cấp đầy đủ các loại van bướm công nghiệp, bao gồm van bướm kiểu đĩa mỏng và kiểu tai, kiểu gioăng mềm và gioăng kim loại, cũng như van bướm điều khiển bằng tay, khí nén và điện. Sản phẩm của chúng tôi được đúc chính xác và thiết kế đĩa khí động học, mang lại hiệu suất làm kín ổn định, vận hành linh hoạt và khả năng thích ứng cao với các điều kiện làm việc. Tất cả các van đều tuân thủ các tiêu chuẩn công nghiệp quốc tế, cung cấp các giải pháp điều khiển chất lỏng đường kính lớn đáng tin cậy cho các dự án đường ống công nghiệp và đô thị trên toàn cầu.9 từ khóa SEO cốt lõiVan bướm dạng mỏng, Van bướm dạng tai, Van bướm có gioăng mềm, Van bướm có gioăng kim loại, Van bướm khí nén, Van bướm điện, Van bướm đường kính lớn, Van bướm công nghiệp, Van bướm xoay 900 vòng
