Van bướm chịu tải nặng

 Van bướm là gì và các bộ phận chính của nó gồm những gì?Van bướm là một thiết bị điều khiển lưu lượng xoay một phần tư vòng phổ biến, được sử dụng rộng rãi trong hệ thống đường ống đô thị và công nghiệp để điều chỉnh, tiết lưu hoặc đóng hoàn toàn dòng chảy chất lỏng. Thiết kế mỏng nhẹ của nó giúp tiết kiệm không gian hơn nhiều so với van bi hoặc van cổng, đặc biệt là đối với các đường ống có đường kính lớn. Nhiều người mua mới và kỹ sư nhà máy muốn hiểu chính xác van bướm là gì và mỗi bộ phận bên trong hoạt động cùng nhau như thế nào để mang lại hiệu suất đáng tin cậy. Bài viết này sẽ phân tích định nghĩa, chức năng cốt lõi và tất cả các thành phần chính của van bướm. van bướm. Định nghĩa và chức năng cốt lõi của van bướmỞ dạng đơn giản nhất, van bướm điều khiển chất lỏng bằng cách xoay một đĩa tròn bên trong đường ống. Một vòng xoay 90 độ sẽ chuyển van giữa vị trí mở hoàn toàn và đóng hoàn toàn. Nó cũng có thể giữ nguyên ở các góc trung gian để điều tiết lưu lượng. Van bướm dạng mỏng Và van bướm có tai là hai kiểu dáng thân xe phổ biến nhất, trong khi các thiết kế lệch như van bướm lệch tâm ba Van bướm đáp ứng các ứng dụng đòi hỏi nhiệt độ và áp suất cao. Chúng hoạt động với nước, không khí, khí đốt và nhiều môi chất hóa học trong các ngành xử lý nước, HVAC, điện lực và chế biến hóa chất.Các bộ phận chính của van bướm1. Thân vanThân van tạo thành vỏ chịu áp suất chính và kết nối với đường ống. Thân van kiểu wafer lắp vừa giữa hai mặt bích ống mà không cần tai bắt vít. Thân van kiểu tai bắt vít có các tai bắt vít được tích hợp sẵn vào van để giữ chặt mặt bích. Loại chịu tải nặng. van bướm có gioăng kim loại Sử dụng thân máy bằng gang, gang dẻo, thép không gỉ hoặc thép hợp kim để chịu được môi trường làm việc khắc nghiệt.2. Đĩa hình bướmĐĩa van là tấm tròn nằm bên trong thân van, có chức năng chặn hoặc cho phép chất lỏng đi qua. Nó quay cùng với trục van. Hình dạng của đĩa ảnh hưởng trực tiếp đến điện trở dòng chảy. Van đồng tâm sử dụng đĩa phẳng; van lệch kép và van lệch ba sử dụng đĩa có hình dạng đặc biệt để giảm ma sát ở mặt tiếp xúc khi quay. Đối với môi chất ăn mòn, đĩa được phủ lớp bảo vệ hoặc làm bằng thép không gỉ để kéo dài tuổi thọ.3. Thân vanTrục van là một thanh đi xuyên qua thân van và gắn chặt vào đĩa van. Nó truyền mô-men xoắn từ bộ truyền động hoặc tay quay để xoay đĩa van. Hầu hết các trục van được làm bằng thép không gỉ cường độ cao để chống xoắn và ăn mòn. Nhiều thiết kế sử dụng kết nối trục van và đĩa van liền khối để loại bỏ độ rơ và cải thiện độ chính xác điều khiển.4. Vòng đệm/Vòng bịt kínVòng đệm tạo ra bề mặt tiếp xúc kín giữa đĩa van và thân van. Van bướm có gioăng mềm Sử dụng gioăng đàn hồi như EPDM hoặc PTFE để đạt được khả năng đóng kín hoàn toàn, không có bọt khí, cho môi chất sạch. Các phiên bản gioăng kim loại sử dụng bề mặt làm kín kim loại với kim loại, phù hợp với môi chất nhiệt độ cao, mài mòn hoặc hơi nước, nơi gioăng cao su không thể chịu được. 5. Gioăng và vòng đệm trục vanCác vòng đệm trục van ngăn chặn sự rò rỉ chất lỏng dọc theo trục van tại vị trí thoát ra khỏi thân van. Các vòng đệm kín hoặc vòng chữ O tạo thành rào cản chính. Chúng rất quan trọng để ngăn ngừa khí thải rò rỉ, đặc biệt là trong các ứng dụng hóa chất và dầu khí.6. Bộ truyền động / Đơn vị vận hànhBộ truyền động cung cấp mô-men xoắn để xoay trục và đĩa. Các phiên bản vận hành bằng tay sử dụng tay quay hoặc cần gạt. Van bướm khí nén Sử dụng khí nén để bật/tắt nhanh hoặc điều khiển theo tần số. Van bướm điện Cho phép vận hành tự động từ xa và điều chỉnh lưu lượng chính xác. Bộ định vị có thể được lắp đặt vào bộ truyền động điều chỉnh để duy trì góc đĩa chính xác.Các thành phần này hoạt động cùng nhau như thế nào?Khi bộ truyền động xoay trục van, đĩa van sẽ quay bên trong thân van. Ở vị trí đóng, đĩa van ép vào đế van để ngăn chất lỏng chảy qua. Khi mở, đĩa van quay song song với dòng chảy để môi chất có thể đi qua. Tất cả các bộ phận phải được lựa chọn phù hợp với áp suất, nhiệt độ và môi chất làm việc. Sự không phù hợp về vật liệu của đế van hoặc đĩa van sẽ nhanh chóng gây ra rò rỉ và hỏng hóc sớm.Dòng van bướm GEKOGEKO Valve cung cấp các cụm van bướm hoàn chỉnh với các linh kiện chất lượng cao. Sản phẩm của chúng tôi bao gồm các loại van bướm có gioăng mềm và gioăng kim loại, đồng tâm, lệch kép và lệch ba, có sẵn các kiểu thiết kế dạng wafer, tai lắp, mặt bích với bộ truyền động bằng tay, khí nén hoặc điện cho các dự án công nghiệp và đô thị trên toàn thế giới.9 từ khóa SEO cốt lõiVan bướm dạng mỏng, Van bướm dạng tai, Van bướm lệch ba, Van bướm có gioăng mềm, Van bướm có gioăng kim loại, Van bướm khí nén, Van bướm điện, Van bướm tự động, Van bướm chịu tải nặng

 Van bướm điều khiển lưu lượng chất lỏng như thế nào? Hướng dẫn nguyên lý hoạt động đầy đủ.Van bướm được công nhận rộng rãi là thiết bị điều khiển chất lỏng tiết kiệm chi phí và không gian nhất cho các đường ống đô thị và công nghiệp. Không giống như van bi cung cấp dòng chảy thẳng hoàn toàn hoặc van cổng chỉ được thiết kế để cách ly hoàn toàn ở trạng thái mở hoặc đóng, van bướm công nghiệp Sản phẩm có cơ chế đĩa quay độc đáo cho phép quản lý chất lỏng linh hoạt. Nhiều nhà thiết kế hệ thống và người vận hành nhà máy tự hỏi: Van bướm điều khiển dòng chảy chất lỏng một cách chính xác và ổn định như thế nào? Hướng dẫn này giải thích đầy đủ cơ chế điều khiển lưu lượng, các trạng thái hoạt động khác nhau của van bướm, sự khác biệt về cấu trúc giữa các loại sản phẩm và hiệu suất điều khiển lưu lượng thực tế trong các hệ thống đường ống hiện đại.1. Nguyên lý cơ bản về điều khiển chất lỏng của van bướmPhương pháp điều khiển chất lỏng cốt lõi của van bướm dựa trên...Đĩa quay 90 độ, xoay một phần tư vòng.Được lắp đặt thẳng đứng ở trung tâm đường ống, đĩa van hình bướm quay dọc theo thân van để thay đổi diện tích dòng chảy hiệu quả bên trong đường ống. Bằng cách điều chỉnh góc của đĩa, van thay đổi chính xác điện trở dòng chảy, vận tốc chất lỏng và áp suất đường ống, từ đó thực hiện ba chức năng điều khiển dòng chảy cốt lõi: cho phép dòng chảy đầy đủ, tiết lưu một phần và đóng hoàn toàn dòng chảy.Phương pháp điều khiển lưu lượng quay đơn giản và đáng tin cậy này là lý do chính tại sao van bướm dạng mỏng, van bướm có taiVan bướm lệch tâm được sử dụng rộng rãi trong các đường ống dẫn nước, khí và chất lỏng có độ nhớt thấp với đường kính lớn.2. Ba trạng thái điều khiển dòng chảy cốt lõi2.1 Trạng thái mở hoàn toànKhi đĩa quay 90 độ và song song với hướng dòng chảy, đường ống đạt công suất lưu lượng tối đa. Mặc dù đĩa vẫn nằm bên trong đường ống, cấu trúc khí động học của đĩa giúp giảm thiểu sức cản dòng chảy. Ở trạng thái này, van bướm công nghiệp Cho phép truyền dẫn chất lỏng không hạn chế, phù hợp cho hoạt động đường ống tuần hoàn dài hạn và các kịch bản cung cấp lưu lượng tối đa.2.2 Trạng thái điều tiết và kiểm soát lưu lượng chính xácƯu điểm lớn nhất của van bướm trong điều khiển chất lỏng là khả năng điều tiết tuyệt vời. Khi đĩa van giữ ở bất kỳ góc nào giữa 20% và 70% độ mở, nó tạo thành một vùng chắn có thể điều chỉnh bên trong đường ống. Vùng chắn càng lớn, điện trở dòng chảy càng cao và lưu lượng chất lỏng càng thấp. Van bướm điều chỉnh Với các bộ truyền động điện hoặc khí nén, chúng có thể duy trì góc mở ổn định, giúp cân bằng lưu lượng liên tục và chính xác, điều chỉnh áp suất và kiểm soát phân phối chất lỏng cho các hệ thống công nghiệp. 2.3 Trạng thái đóng hoàn toàn van xả chất lỏngKhi đĩa quay đến 0 độ và hoàn toàn vuông góc với dòng chảy chất lỏng, đĩa sẽ khít chặt với đế van để chặn toàn bộ đường dẫn dòng chảy. Van bướm có gioăng mềm Sử dụng sự biến dạng đàn hồi của ghế để đạt được khả năng kín hoàn toàn, không rò rỉ cho môi trường sạch, trong khi van bướm có gioăng kim loại Dựa vào các phụ kiện kim loại chính xác để ngăn chặn chất lỏng có nhiệt độ cao, áp suất cao và ăn mòn, đạt được khả năng cách ly đường ống và cắt dòng chảy đáng tin cậy.3. Các loại van bướm khác nhau tối ưu hóa việc kiểm soát lưu lượng như thế nào?Các cấu trúc van bướm khác nhau mang lại hiệu quả điều khiển chất lỏng hoàn toàn khác nhau, thích ứng với các điều kiện làm việc công nghiệp đa dạng:3.1 Van bướm đồng tâm dùng để điều khiển lưu lượng chungVan bướm đồng tâm có trục, đĩa và tâm đường ống trùng nhau, cung cấp khả năng điều chỉnh lưu lượng cơ bản ổn định và cách ly. Chúng lý tưởng cho các đường ống xử lý nước, HVAC và phòng cháy chữa cháy thông thường với nhiệt độ bình thường và áp suất thấp, mang lại hiệu suất điều khiển chất lỏng tiết kiệm và thiết thực.3.2 Van bướm lệch tâm kép và ba cho điều khiển lưu lượng tải nặngVan bướm lệch tâm ba chiều Van bướm lệch tâm kép sử dụng cấu trúc lệch tâm độc đáo. Đĩa van tránh ma sát với đế van trong quá trình quay, đảm bảo điều chỉnh góc trơn tru và ổn định ngay cả dưới áp suất và nhiệt độ cao. van bướm chịu tải nặng Cung cấp khả năng kiểm soát lưu lượng chính xác cho hơi nước, khí thải, môi trường hóa chất ăn mòn và các đường ống quy trình công nghiệp chu kỳ cao.3.3 So sánh đặc điểm điều khiển lưu lượng kiểu wafer và kiểu tai lắpVan bướm dạng mỏng Có thân siêu mỏng với điện trở dòng chảy thấp, phù hợp với các hệ thống đường ống nhỏ gọn yêu cầu kiểm soát lưu lượng lớn ổn định. Van bướm có tai Hỗ trợ việc tháo dỡ đường ống đơn phương trong khi vẫn duy trì an toàn kiểm soát dòng chảy hệ thống, tạo điều kiện thuận lợi cho việc bảo trì đường ống theo từng đoạn mà không ảnh hưởng đến toàn bộ hệ thống chất lỏng.4. Cơ chế hỗ trợ điều khiển chất lỏng chính xác của bộ truyền độngViệc điều khiển lưu lượng ổn định không thể chỉ dựa vào thân van; bộ truyền động quyết định độ chính xác điều khiển và mức độ tự động hóa:Van bướm điều khiển bằng tayGiúp điều chỉnh lưu lượng và cách ly đường ống dễ dàng tại chỗ, phù hợp với các kịch bản điều khiển tần suất thấp.Van bướm khí nénĐược trang bị bộ định vị để hiệu chỉnh độ lệch góc, duy trì lưu lượng ổn định dưới áp suất đường ống dao động, lý tưởng cho các hệ thống chất lỏng công nghiệp chống cháy nổ.Van bướm tự động bằng điệnHỗ trợ điều chỉnh tín hiệu từ xa và điều khiển lưu lượng tỷ lệ, kết hợp với các hệ thống công nghiệp thông minh để thực hiện quản lý chất lỏng tự động và phân phối lưu lượng chính xác.5. Những ưu điểm chính của điều khiển chất lỏng bằng van bướmThực hiện đồng thời hai chức năng cách ly chất lỏng và điều tiết lưu lượng chỉ với một thiết bị van duy nhất.Thích hợp cho việc điều khiển lưu lượng trong đường ống có đường kính lớn với chi phí thấp và không gian lắp đặt nhỏ.Hoạt động quay trơn tru đảm bảo điều chỉnh chất lỏng ổn định mà không gây ra hiện tượng dâng trào trong đường ống.Nhiều loại sản phẩm có khả năng thích ứng với môi trường chất lỏng sạch, ăn mòn, nhiệt độ cao và mài mòn.Hỗ trợ điều khiển chất lỏng thông minh bằng tay và tự động cho các hệ thống công nghiệp hiện đại.6. Giải pháp van bướm điều khiển chất lỏng đáng tin cậy của GEKO ValveVan GEKO cung cấp đầy đủ các loại van bướm hiệu suất cao để điều khiển chất lỏng chính xác trong công nghiệp. Dòng sản phẩm của chúng tôi bao gồm van bướm có gioăng mềm và gioăng kim loại, van bướm đồng tâm và lệch tâm ba chiều, van bướm kiểu wafer và lug, cũng như van bướm tự động điều khiển bằng tay, khí nén và điện. Tất cả các sản phẩm đều mang lại khả năng điều chỉnh lưu lượng ổn định, hiệu suất đóng ngắt đáng tin cậy và tuổi thọ cao, cung cấp các giải pháp điều khiển chất lỏng chính xác và hiệu quả cho các hệ thống xử lý nước, HVAC, hóa chất, điện lực và kỹ thuật đô thị.9 từ khóa SEO cốt lõiVan bướm công nghiệp, Van bướm lệch tâm ba chiều, Van bướm gioăng mềm, Van bướm gioăng kim loại, Van bướm dạng mỏng, Van bướm dạng tai, Van bướm điều chỉnh, Van bướm chịu tải nặng, Van bướm tự động

 Cơ chế hoạt động của van bướm là gì?Van bướm là một trong những loại van điều khiển xoay 90 độ linh hoạt nhất được sử dụng trong các hệ thống đường ống công nghiệp và đô thị hiện đại. Mặc dù hầu hết các kỹ sư đều quen thuộc với khả năng chuyển mạch nhanh và cấu trúc nhỏ gọn của van bướm, nhưng hầu hết các kỹ sư đều biết đến khả năng chuyển mạch nhanh của van bướm. van bướm công nghiệpNhiều người chưa hiểu đầy đủ cơ chế hoạt động cơ học hoàn chỉnh cho phép cách ly chất lỏng đáng tin cậy, chịu áp suất và điều chỉnh lưu lượng chính xác cho các sản phẩm van bướm khác nhau. Không giống như van bi dựa vào cơ chế làm kín bằng bi cầu hoặc van cổng có chuyển động tịnh tiến, van bướm sử dụng cấu trúc cơ khí đĩa quay độc đáo. Bài viết này phân tích sâu sắc cơ chế hoạt động cơ học đầy đủ của van bướm, bao gồm truyền mô-men xoắn, logic chuyển động đĩa, cơ chế làm kín của van bướm có gioăng mềm và gioăng kim loại, nguyên lý hoạt động lệch tâm và sự phối hợp của bộ truyền động cho van bướm tự động.1. Tổng quan về cơ chế hoạt động cơ họcToàn bộ cơ chế hoạt động của van bướm dựa trên... truyền động cơ khí quay và khớp nối động lực học chất lỏngBộ truyền động tạo ra mô-men xoắn quay, được truyền qua trục van để dẫn động đĩa bướm bên trong thực hiện chuyển động quay 90 độ. Bằng cách thay đổi góc của đĩa bên trong lòng ống, van thay đổi diện tích mặt cắt ngang của dòng chảy, từ đó thực hiện ba chức năng cơ học cốt lõi: ngắt dòng chảy, cho phép dòng chảy toàn phần và điều tiết lưu lượng trung gian. Toàn bộ cấu trúc cơ khí có ít bộ phận truyền động hơn, logic chuyển động đơn giản hơn và phản hồi nhanh hơn so với các van công nghiệp đa hành trình.2. Cơ cấu truyền động cơ khí cốt lõi Truyền mô-men xoắn là nguồn năng lượng cốt lõi cho hoạt động của van bướm. Chuỗi truyền động cơ khí hoàn chỉnh bao gồm bộ truyền động, trục van, chốt trục và đĩa bướm, giúp chuyển đổi năng lượng và tạo chuyển động chính xác.Khi bộ truyền động nhận được tín hiệu mở hoặc đóng, nó tạo ra mô-men xoắn quay và truyền đến trục van thẳng đứng. Trục van được cố định với đĩa bướm bằng các chốt trục chính xác, loại bỏ chuyển động quay không tải và đảm bảo chuyển động góc đồng bộ. Trục van dựa vào các ống lót trục và vòng đệm kín có độ chính xác cao để giảm ma sát, đảm bảo chuyển động quay linh hoạt và ổn định mà không bị kẹt. Cơ cấu truyền động cơ khí này chuyển đổi năng lượng điện, khí nén hoặc thủ công thành chuyển động quay cơ học, hoàn thành các thao tác đóng mở van một cách hiệu quả.3. Cơ cấu điều khiển dòng chảy dạng đĩaVan bướm là bộ phận điều khiển chính của hệ thống điều khiển chất lỏng, và độ dịch chuyển góc của nó quyết định trực tiếp trạng thái dòng chảy trong đường ống. Các góc mở khác nhau tương ứng với các trạng thái điều khiển dòng chảy cơ học hoàn toàn khác nhau.Ở vị trí đóng 0 độ, đĩa van hoàn toàn vuông góc với hướng dòng chảy, tạo thành một rào cản hoàn toàn đối với môi chất. Dưới tác động của áp suất môi chất, đĩa van khít chặt với đế van để đạt được khả năng làm kín bằng nén cơ học. Ở vị trí mở hoàn toàn 90 độ, đĩa van song song với hướng dòng chảy, giảm thiểu sức cản dòng chảy và cho phép dòng chảy tối đa. Ở bất kỳ góc nào giữa 0 và 90 độ, đĩa van tạo thành cấu trúc điều tiết chồng lên nhau với đường ống, sử dụng sự bịt kín cơ học để thay đổi vận tốc và áp suất dòng chảy, thực hiện điều chỉnh lưu lượng liên tục.4. Cơ chế niêm phong (Niêm phong mềm & Niêm phong cứng)Hiệu suất đóng kín đáng tin cậy của van bướm đến từ hai cơ chế làm kín cơ khí khác nhau, phù hợp với các điều kiện làm việc công nghiệp khác nhau: 4.1 Cơ chế làm kín bằng nén đàn hồi (Ghế mềm)Van bướm có gioăng mềm Sử dụng các gioăng polymer đàn hồi như EPDM và Viton. Trong quá trình đóng van, đĩa van ép cơ học gioăng đàn hồi để tạo ra biến dạng đàn hồi siêu nhỏ. Gioăng bị biến dạng sẽ lấp đầy các khe hở cơ học nhỏ giữa mép đĩa và thân van, đạt được khả năng làm kín không rò rỉ. Cơ chế bù đàn hồi cơ học này thích ứng với các dung sai gia công nhỏ và sự thay đổi áp suất đường ống, đảm bảo khả năng đóng kín tuyệt đối của van bướm có gioăng mềm trong điều kiện nhiệt độ bình thường và áp suất thấp.4.2 Cơ cấu làm kín bằng phương pháp mài cơ khí chính xác (Ghế kim loại)Van bướm có gioăng kim loại Van sử dụng cơ chế làm kín kim loại-kim loại cứng chắc. Sau quá trình gia công chính xác và đánh bóng gương, đĩa và đế van tạo thành một cặp làm kín khớp nối có độ chính xác cao. Nhờ tiếp xúc cơ học cứng chắc và lực tự siết chặt ở áp suất trung bình, van đạt được khả năng làm kín ổn định trong điều kiện làm việc ở nhiệt độ cao, áp suất cao và mài mòn. Cấu trúc làm kín cơ học này không gặp vấn đề biến dạng do lão hóa và hỗ trợ hoạt động công nghiệp chu kỳ cao lâu dài của van bướm tải nặng.5. Van bướm lệch tâm với cơ cấu cơ khí không ma sátVan bướm đồng tâm và van bướm lệch tâm có những khác biệt cơ bản về nguyên lý hoạt động cơ học, điều này quyết định tuổi thọ và khả năng chịu áp suất.Van bướm đồng tâm có tâm của trục, đĩa và đường ống hoàn toàn trùng khớp. Đĩa duy trì ma sát cơ học liên tục với đế van trong mỗi chu kỳ đóng mở, dẫn đến đế van dễ bị mòn. Ngược lại, chuyến đibù trừ van bướm Van bướm lệch tâm kép sử dụng cấu trúc cơ khí lệch tâm không gian. Ở giai đoạn quay ban đầu, đĩa van tự động tách khỏi đế van mà không có ma sát. Chỉ đến góc đóng cuối cùng, đĩa van mới tiếp xúc với đế van để định vị và làm kín. Cơ chế vận hành cơ khí không ma sát này giúp giảm đáng kể sự mài mòn các bộ phận, cải thiện độ bền của van và thích ứng với điều kiện làm việc đóng mở thường xuyên, tải nặng cho các sản phẩm van bướm lệch tâm.6. Cơ chế phối hợp tự động của các bộ truyền độngCác bộ truyền động khác nhau tạo thành các cơ chế vận hành tự động khác nhau, phù hợp với các hệ thống đường ống thông minh hiện đại:Cơ cấu van bướm khí nén: Chuyển đổi năng lượng áp suất khí nén thành mô-men xoắn quay cơ học, có đặc điểm hoạt động nhanh và hiệu suất cơ học chống cháy nổ, phù hợp với môi trường công nghiệp nguy hiểm.Cơ cấu van bướm điệnSử dụng động cơ điện và bộ giảm tốc khuếch đại mô-men xoắn để đạt được khả năng định vị góc chính xác, hỗ trợ điều khiển tín hiệu từ xa và điều chỉnh tỷ lệ.Cơ cấu van bướm điều khiển bằng tay: Dựa vào cơ cấu truyền động bằng tay với mô-men xoắn điều khiển thủ công, cấu trúc truyền động đơn giản, hoạt động ổn định và đáng tin cậy ở tần số thấp.7. Ưu điểm công nghiệp của cơ cấu van bướm cơ khíCấu trúc vận hành cơ khí độc đáo mang lại những ưu điểm sau: công nghiệp van bướm Với những ưu điểm công nghiệp không thể thay thế: bố trí cơ khí nhỏ gọn giúp tiết kiệm không gian lắp đặt cho van bướm kiểu wafer và lug, cấu trúc truyền động đơn giản giảm tỷ lệ hỏng hóc, cơ cấu lệch tâm không ma sát kéo dài tuổi thọ của van bướm lệch tâm ba chiều, và khả năng dịch chuyển góc linh hoạt thực hiện chức năng kép cách ly và điều tiết cho van bướm điều chỉnh. Những đặc tính cơ khí này làm cho các loại van bướm khác nhau trở thành giải pháp ưu tiên cho các hệ thống điều khiển chất lỏng công nghiệp và đô thị đường kính lớn.8. Thiết kế cơ khí độ chính xác cao của van GEKOVan GEKO tối ưu hóa cơ chế vận hành cơ khí bên trong của tất cả các loại van bướm công nghiệp. Áp dụng công nghệ đúc chính xác, gia công CNC và đánh bóng gương, các loại van bướm dạng đĩa mỏng, van bướm dạng tai, van bướm có gioăng kim loại và gioăng mềm của chúng tôi có khả năng truyền mô-men xoắn đồng đều, xoay linh hoạt, định vị đĩa chính xác và hiệu suất làm kín ổn định. Dòng sản phẩm hoàn chỉnh bao gồm van bướm đồng tâm, lệch kép và lệch ba đáp ứng đầy đủ các yêu cầu vận hành cơ khí của các đường ống công nghiệp áp suất thấp, trung bình và cao khác nhau.9 từ khóa SEO cốt lõiVan bướm công nghiệp, Van bướm lệch tâm ba chiều, Van bướm gioăng mềm, Van bướm gioăng kim loại, Van bướm dạng mỏng, Van bướm dạng tai, Van bướm điều chỉnh, Van bướm chịu tải nặng, Van bướm tự động

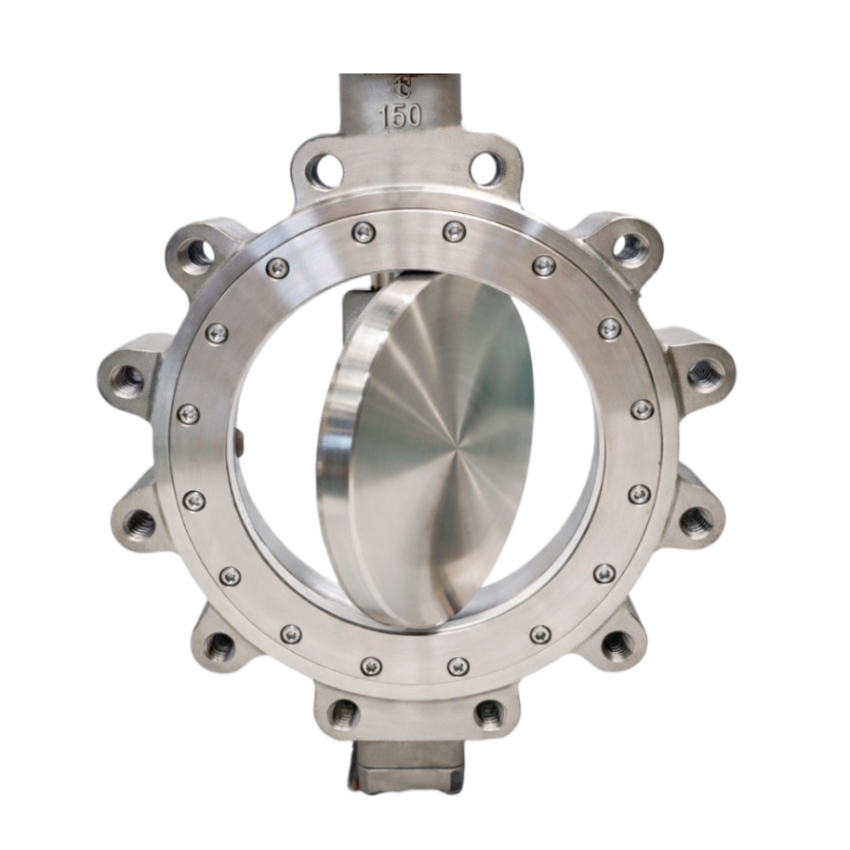

 Van bướm là bộ phận điều khiển lưu lượng xoay một phần tư vòng không thể thiếu, được sử dụng rộng rãi trong hệ thống đường ống đô thị và công nghiệp. Để lựa chọn, vận hành và bảo trì van bướm đúng cách, điều cần thiết là phải hiểu đầy đủ về chúng. nguyên tắc hoạt độngKhác với van bi dựa vào sự quay của bi cầu hoặc van cổng với cấu trúc nâng thẳng đứng, van bướm sử dụng cơ chế hoạt động quay đĩa độc đáo. Bài viết này sẽ giải thích một cách hệ thống nguyên lý hoạt động cơ bản, logic hoạt động cấu trúc, nguyên lý làm kín, nguyên lý điều tiết và sự khác biệt trong hoạt động của các loại van bướm khác nhau, cung cấp hỗ trợ kỹ thuật chuyên nghiệp cho thiết kế đường ống công nghiệp và ứng dụng van. 1. Nguyên lý hoạt động cơ bản của van bướmNguyên lý hoạt động cơ bản của van bướm phụ thuộc vào... Chuyển động quay một phần tư vòng 90 độ của đĩa bên trong. Trục van dẫn động đĩa quay theo chiều ngang trong phạm vi từ 0° đến 90°, thực hiện việc chuyển mạch và điều chỉnh lưu lượng của đường ống dẫn chất lỏng. Toàn bộ quá trình hoạt động đơn giản, hiệu quả và nhanh chóng, không có cấu trúc truyền động cơ khí phức tạp. Trạng thái mở hoàn toàn (90°)Khi đĩa quay song song với chiều dòng chảy của chất lỏng, kênh dẫn dòng sẽ được mở hoàn toàn. Chất lỏng đi qua thân van với lực cản dòng chảy tối thiểu, đảm bảo hiệu suất truyền dẫn đường ống cao.Trạng thái đóng hoàn toàn (0°)Khi đĩa quay vuông góc với hướng dòng chảy, bề mặt đĩa sẽ khít chặt với đế van. Kênh dẫn dòng chảy bị chặn hoàn toàn, giúp cách ly đường ống và ngăn chặn dòng chảy một cách đáng tin cậy.Trạng thái điều tiết (1°–89°)Đĩa van có thể giữ nguyên ở bất kỳ góc trung gian nào. Bằng cách thay đổi diện tích chồng lấp giữa đĩa van và kênh dẫn dòng, van điều khiển chính xác lưu lượng chất lỏng, vận tốc môi chất và áp suất đường ống, đạt được khả năng điều tiết ổn định. 2. Nguyên tắc hoạt động cấu trúc: Cách các thành phần cốt lõi phối hợp với nhauSự vận hành ổn định của van bướm phụ thuộc vào sự phối hợp hoạt động của nhiều thành phần cốt lõi. Mỗi bộ phận có nguyên lý hoạt động độc lập và tạo thành một hệ thống điều khiển chất lỏng hoàn chỉnh:Nguyên lý truyền động trục vanLà bộ phận cốt lõi truyền mô-men xoắn, trục van kết nối bộ truyền động và đĩa. Nó chuyển đổi mô-men xoắn quay bằng tay, khí nén hoặc điện thành công suất quay của đĩa, đảm bảo việc chuyển đổi góc đồng bộ và chính xác.Nguyên lý điều khiển dòng chảy bằng đĩaĐĩa khí động học là bộ phận thực hiện việc điều khiển chất lỏng. Góc quay của nó trực tiếp thay đổi tiết diện dòng chảy, giúp điều chỉnh tuyến tính lưu lượng và áp suất trong đường ống.Nguyên lý định vị thân vanThân van cung cấp giá đỡ lắp đặt ổn định và bảo vệ chịu áp lực. Nó cố định vị trí trục và đế van, đảm bảo đĩa van khớp chính xác trong quá trình đóng và tránh sai lệch vị trí ảnh hưởng đến hiệu suất làm kín.3. Nguyên lý hoạt động làm kín của van bướmHiệu suất làm kín quyết định độ tin cậy đóng ngắt của van bướm. Theo cấu trúc làm kín khác nhau, nguyên lý hoạt động được chia thành làm kín mềm và làm kín cứng bằng kim loại, phù hợp với các điều kiện làm việc công nghiệp khác nhau: 3.1 Nguyên lý niêm phong bằng gioăng mềmVan bướm có gioăng mềm sử dụng các vật liệu đàn hồi như EPDM, NBR và Viton làm gioăng. Khi van đóng, đĩa van ép vào gioăng đàn hồi tạo ra biến dạng nhỏ, lấp đầy khe hở nhỏ giữa đĩa và gioăng. Nguyên lý làm kín bằng nén đàn hồi này cho phép van hoạt động hiệu quả.Kín mít, không rò rỉ.Thích hợp cho các môi chất sạch ở nhiệt độ thường, áp suất thấp như nước và không khí.3.2 Nguyên lý làm kín bằng gioăng cứng kim loạiVan bướm đế kim loại sử dụng cặp gioăng kín kim loại-kim loại với lớp phủ hợp kim cứng. Nhờ gia công chính xác và mài bóng độ chính xác cao, đĩa kim loại và đế kim loại đạt được độ khít chặt chẽ. Nguyên lý làm kín bằng nén cơ học này không bị ảnh hưởng bởi nhiệt độ cao và sự ăn mòn của môi trường, đảm bảo độ kín ổn định trong điều kiện làm việc khắc nghiệt ở nhiệt độ cao, áp suất cao và môi trường mài mòn.4. Sự khác biệt về nguyên lý hoạt động: Van bướm đồng tâm so với van bướm lệch tâmVan bướm đồng tâm và van bướm lệch tâm có những khác biệt cơ bản về nguyên lý hoạt động, điều này ảnh hưởng trực tiếp đến tuổi thọ và khả năng chịu áp lực:4.1 Nguyên lý hoạt động của van bướm đồng tâmTâm trục, tâm đĩa và tâm đường ống trùng khớp hoàn toàn. Trong quá trình quay, đĩa liên tục cọ xát vào bề mặt đế. Cấu trúc đơn giản và tiết kiệm chi phí, phù hợp với các kịch bản làm việc áp suất thấp và nhiệt độ bình thường thông thường với tần suất chuyển mạch thấp.4.2 Nguyên lý hoạt động của van bướm lệch kép và lệch baNhờ thiết kế cấu trúc lệch độc đáo, đĩa tự động tách khỏi bề mặt ghế ở giai đoạn quay ban đầu và chỉ tiếp xúc với ghế vào thời điểm đóng hoàn toàn. Điều này nguyên lý quay không ma sát Loại bỏ hiện tượng mài mòn ghế, cải thiện đáng kể khả năng chịu áp lực và chịu nhiệt độ cao, phù hợp với điều kiện làm việc công nghiệp nặng nhọc với tần suất đóng mở thường xuyên.5. Nguyên lý hoạt động của van bướm tự độngCác chế độ vận hành khác nhau cung cấp logic điều khiển hoạt động đa dạng cho van bướm, đáp ứng nhu cầu điều khiển công nghiệp thủ công và tự động:Nguyên lý vận hành thủ công: Truyền động bánh răng hoặc trục thông qua cần gạt hoặc tay quay, tạo ra mô-men xoắn nhân tạo để điều khiển sự quay của đĩa, thích hợp cho hoạt động tại chỗ với tần suất thấp.Nguyên lý hoạt động khí nénSử dụng khí nén để đẩy pít-tông truyền động, chuyển đổi năng lượng áp suất khí thành năng lượng cơ học quay, giúp đóng mở van nhanh chóng với hiệu suất chống cháy nổ tuyệt vời.Nguyên lý hoạt động điệnĐộng cơ điện cung cấp mô-men xoắn và điều khiển góc chính xác, hỗ trợ liên kết tín hiệu từ xa và điều chỉnh tỷ lệ, giúp điều khiển đường ống tự động thông minh.6. Đặc điểm hoạt động và giá trị ứng dụng trong công nghiệpDựa trên nguyên lý hoạt động quay một phần tư vòng độc đáo, van bướm có đặc điểm là phản hồi nhanh, điều chỉnh lực cản dòng chảy nhỏ, cấu trúc nhỏ gọn và khả năng thích ứng với nhiều điều kiện làm việc. Chúng không chỉ đáp ứng các yêu cầu cách ly đường ống thông thường mà còn đạt được khả năng điều tiết lưu lượng chính xác mà các van cổng truyền thống không thể thực hiện được. Với hiệu suất hoạt động đáng tin cậy, chúng được sử dụng rộng rãi trong các ngành xử lý nước, HVAC, phòng cháy chữa cháy, hóa chất, điện lực và bảo vệ môi trường.7. Công nghệ van bướm hiệu suất cao của GEKO ValveVan GEKO tối ưu hóa nghiêm ngặt thiết kế cấu trúc và cơ chế hoạt động của tất cả các van bướm. Van bướm đồng tâm và van bướm lệch tâm ba chiều của chúng tôi sử dụng công nghệ đúc chính xác và đánh bóng gương, đảm bảo khả năng xoay linh hoạt, điều khiển góc chính xác và hiệu suất làm kín ổn định. Các cấu hình truyền động và làm kín đa dạng hoàn toàn phù hợp với các nguyên tắc hoạt động công nghiệp và yêu cầu ứng dụng khác nhau, cung cấp các giải pháp điều khiển chất lỏng ổn định lâu dài cho các hệ thống đường ống công nghiệp toàn cầu.9 từ khóa SEO cốt lõiNguyên lý hoạt động của van bướm công nghiệp, van bướm hiệu suất cao, van bướm lệch tâm, van bướm không rò rỉ, van công nghiệp xoay 90 độ, cơ chế làm kín của van bướm, van bướm chịu tải nặng, van bướm tự động, van bướm điều chỉnh lưu lượng.

 Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát lưu lượng ổn định, lắp đặt tiết kiệm không gian và vận hành hiệu quả về chi phí là rất cần thiết để đảm bảo độ tin cậy sản xuất lâu dài. Là một trong những loại van xoay góc phần tư được sử dụng rộng rãi nhất, van bướm đóng vai trò quan trọng trong việc xử lý chất lỏng công nghiệp. Không giống như van bi dùng để cách ly áp suất cao hoặc van cổng dùng cho dịch vụ dòng chảy thẳng hoàn toàn, van bướm có những ưu điểm độc đáo về cấu trúc và chức năng, được thiết kế riêng cho các đường ống công nghiệp đường kính lớn, hệ thống tuần hoàn và điều chỉnh lưu lượng thường xuyên. Bài viết này tập trung vào... Cách thức hoạt động của van bướm trong các ứng dụng đường ống công nghiệp thực tế.Bao gồm các chức năng vận hành cốt lõi, logic điều phối đường ống, sự khác biệt về chức năng giữa các loại khác nhau và giá trị ứng dụng trong công nghiệp. 1. Các vai trò chức năng cốt lõi của van bướm trong đường ống công nghiệpVan bướm đảm nhiệm ba nhiệm vụ chính trong hệ thống đường ống công nghiệp: cách ly đường ống, điều tiết lưu lượng liên tục và bảo vệ hệ thống đường ống. Ba chức năng này hỗ trợ hoạt động ổn định của các hệ thống công nghiệp xử lý nước, HVAC, hóa chất, điện lực và bảo vệ môi trường.1.1 Chức năng cách ly đường ốngChức năng cơ bản nhất của van bướm trong công nghiệp là cách ly hệ thống. Trong quá trình bảo trì thiết bị, đại tu đoạn đường ống hoặc dừng khẩn cấp, van bướm sẽ hoàn toàn ngắt dòng chảy chất lỏng bằng cách xoay đĩa van đến vị trí đóng hoàn toàn. Van bướm công nghiệp loại có gioăng mềm và gioăng kim loại cung cấp hiệu suất đóng ngắt đáng tin cậy, cách ly hiệu quả môi chất ở phía thượng nguồn và hạ nguồn để đảm bảo bảo trì an toàn và ngăn ngừa dòng chảy ngược của môi chất. Chức năng này được sử dụng rộng rãi để cách ly đường ống chính và điều khiển độc lập đường ống nhánh trong các mạng đường ống công nghiệp lớn. 1.2 Điều tiết và kiểm soát lưu lượng chính xácKhác với van cổng chỉ hỗ trợ trạng thái mở hoàn toàn hoặc đóng hoàn toàn, van bướm có nhiều ưu điểm vượt trội ở các khía cạnh khác. điều tiết lưu lượng công nghiệpBằng cách điều chỉnh góc mở của đĩa van bướm (từ 0° đến 90°), người vận hành có thể kiểm soát chính xác lưu lượng dòng chảy, vận tốc môi chất và áp suất hệ thống. Chức năng điều chỉnh này làm cho van bướm trở nên lý tưởng cho các hệ thống nước tuần hoàn công nghiệp, vận chuyển chất lỏng hóa học và đường ống khí thải thông gió, những nơi yêu cầu điều chỉnh lưu lượng ổn định và liên tục. 1.3 Ổn định áp suất và bảo vệ hệ thốngTrong các đường ống công nghiệp tuần hoàn, sự tăng đột ngột lưu lượng thường gây ra dao động áp suất hệ thống. Khả năng điều chỉnh độ mở linh hoạt của van bướm có thể làm giảm tác động áp suất tức thời, cân bằng áp suất hệ thống đường ống và tránh hư hỏng thiết bị do chênh lệch áp suất quá lớn. Đối với các hệ thống tuần hoàn công nghiệp đường kính lớn, van bướm giúp ổn định hoạt động của chất lỏng và nâng cao hệ số an toàn tổng thể của mạng lưới đường ống. 2. Hiệu suất hoạt động của các thiết kế van bướm khác nhau trong đường ống công nghiệpCác loại van bướm với cấu trúc khác nhau có vị trí chức năng khác nhau trong các kịch bản công nghiệp, điều này quyết định các điều kiện làm việc phù hợp của chúng trong đường ống:2.1 Van bướm đồng tâm dùng cho hệ thống tuần hoàn công nghiệp thông thườngVan bướm đồng tâm có cấu trúc đĩa và trục trung tâm, vận hành đơn giản và chi phí thấp. Chúng chủ yếu được sử dụng cho các đường ống công nghiệp thông thường với áp suất thấp và nhiệt độ bình thường, thực hiện các nhiệm vụ cách ly hàng ngày và điều chỉnh lưu lượng cơ bản cho nước, không khí và các môi chất không ăn mòn. 2.2 Van bướm lệch tâm kép và ba cho dịch vụ công nghiệp tải nặngVan bướm lệch tâm kép và lệch tâm ba loại bỏ ma sát giữa đĩa và đế van trong quá trình quay, giúp cải thiện đáng kể độ bền làm kín và khả năng chịu áp suất cao. Trong các đường ống công nghiệp áp suất cao, chứa hơi nước ở nhiệt độ cao, hóa chất ăn mòn, van bướm lệch tâm đạt được hoạt động ổn định trong thời gian dài, giải quyết vấn đề dễ bị mài mòn và rò rỉ của các van đồng tâm thông thường trong điều kiện công nghiệp khắc nghiệt.2.3 Chức năng lắp đặt đường ống kiểu wafer và lugVan bướm dạng mỏng Được kẹp giữa các mặt bích ống với thân siêu mỏng, tiết kiệm không gian lắp đặt và phù hợp với các hệ thống đường ống công nghiệp nhỏ gọn được lắp đặt trên khung đỡ. Van bướm có tai Các tai nối ren hỗ trợ việc tháo rời đường ống một chiều, cho phép bảo trì độc lập từng đoạn đường ống mà không cần dừng toàn bộ hệ thống, giúp cải thiện đáng kể hiệu quả hoạt động công nghiệp. 3. Các chế độ vận hành và sự khác biệt về chức năng công nghiệp của chúngChế độ vận hành quyết định trực tiếp chức năng tự động hóa của van trong hệ thống đường ống công nghiệp:Van bướm điều khiển bằng taySử dụng cơ cấu tay đòn hoặc bánh răng, thích hợp cho việc chuyển mạch tần số thấp trong các đường ống công nghiệp, cho phép cách ly thủ công tại chỗ và điều chỉnh đơn giản với chi phí bảo trì thấp.Van bướm khí nénĐược điều khiển bằng bộ truyền động khí nén, có khả năng phản hồi nhanh và chống cháy nổ, thích hợp cho các đường ống công nghiệp hóa chất, hóa dầu và môi chất dễ cháy để tự động ngắt khẩn cấp và điều khiển lưu lượng.Van bướm điệnHỗ trợ điều khiển tín hiệu từ xa, điều chỉnh tỷ lệ và liên kết hệ thống, hoàn toàn phù hợp với các hệ thống đường ống thông minh công nghiệp PLC và SCADA,實現 quản lý dòng chảy tự động không người lái.4. Những ưu điểm độc đáo của van bướm trong đường ống công nghiệpSo với các loại van công nghiệp khác, van bướm có những ưu điểm chức năng không thể thay thế trong các mạng đường ống công nghiệp quy mô lớn:Cấu trúc siêu nhẹ và nhỏ gọn, giảm tải trọng đường ống và chi phí lắp đặt kỹ thuật.Vận hành xoay 1/4 vòng nhanh chóng, cải thiện tốc độ phản hồi của đường ống và hiệu quả xử lý sự cố.Khả năng thích ứng tuyệt vời với đường ống có đường kính lớn, với ưu điểm vượt trội về chi phí so với van bi và van cổng.Chức năng kép cách ly và điều tiết, đáp ứng nhu cầu kiểm soát đường ống công nghiệp đa dạng.Ít bộ phận hao mòn bên trong, hoạt động ổn định lâu dài và tần suất bảo trì công nghiệp thấp.5. Các kịch bản ứng dụng công nghiệp dựa trên chức năng đường ốngĐường ống dẫn nước và nước thải công nghiệpVan bướm đảm nhiệm việc điều chỉnh lưu lượng và cách ly đường ống cho hệ thống xử lý nước thô, nước tinh khiết và nước thải.Hệ thống HVAC & tuần hoàn trung tâmĐiều chỉnh lưu lượng tuần hoàn nước lạnh và nước nóng để ổn định hệ thống điều khiển nhiệt độ tòa nhà và nhà máy.Đường ống dẫn hóa chất và hóa dầuVan bướm có đế kim loại lệch tâm điều khiển môi chất ăn mòn và chất lỏng xử lý ở nhiệt độ cao.Đường ống công nghiệp nhà máy điệnĐược sử dụng để tuần hoàn nước làm mát, hút khí thải và cách ly hệ thống phụ trợ.Hệ thống phòng cháy chữa cháy đường ống công nghiệpCung cấp chức năng ngắt khẩn cấp nhanh và điều khiển lưu lượng cho hệ thống nước chữa cháy.6. Giải pháp van bướm công nghiệp GEKO ValveVan GEKO cung cấp đầy đủ các dòng van bướm công nghiệp được tối ưu hóa cho môi trường vận hành đường ống phức tạp, bao gồm van bướm đồng tâm và lệch tâm ba chiều, kiểu lắp đặt dạng đĩa và dạng tai, cấu hình kết cấu kín mềm và kín kim loại, cũng như các gói van tự động khí nén và điện hoàn chỉnh. Tất cả các sản phẩm đều được sản xuất nghiêm ngặt theo tiêu chuẩn công nghiệp, với hiệu suất điều chỉnh ổn định và khả năng làm kín đáng tin cậy, đảm bảo vận hành an toàn, hiệu quả và lâu dài cho các hệ thống đường ống công nghiệp khác nhau.9 từ khóa SEO cốt lõiVan bướm lệch tâm ba chiều, Van bướm lệch tâm kép, Van bướm dạng mỏng công nghiệp, Van bướm kiểu tai, Van bướm điều khiển lưu lượng công nghiệp, Van bướm khí nén công nghiệp, Van bướm điều chỉnh điện, Van bướm chịu tải nặng, Van bướm cách ly đường ống
