Van bướm điều khiển lưu lượng chất lỏng như thế nào? Hướng dẫn nguyên lý hoạt động đầy đủ.
Van bướm được công nhận rộng rãi là thiết bị điều khiển chất lỏng tiết kiệm chi phí và không gian nhất cho các đường ống đô thị và công nghiệp. Không giống như van bi cung cấp dòng chảy thẳng hoàn toàn hoặc van cổng chỉ được thiết kế để cách ly hoàn toàn ở trạng thái mở hoặc đóng, van bướm công nghiệp Sản phẩm có cơ chế đĩa quay độc đáo cho phép quản lý chất lỏng linh hoạt. Nhiều nhà thiết kế hệ thống và người vận hành nhà máy tự hỏi: Van bướm điều khiển dòng chảy chất lỏng một cách chính xác và ổn định như thế nào? Hướng dẫn này giải thích đầy đủ cơ chế điều khiển lưu lượng, các trạng thái hoạt động khác nhau của van bướm, sự khác biệt về cấu trúc giữa các loại sản phẩm và hiệu suất điều khiển lưu lượng thực tế trong các hệ thống đường ống hiện đại.
1. Nguyên lý cơ bản về điều khiển chất lỏng của van bướm
Phương pháp điều khiển chất lỏng cốt lõi của van bướm dựa trên...Đĩa quay 90 độ, xoay một phần tư vòng.Được lắp đặt thẳng đứng ở trung tâm đường ống, đĩa van hình bướm quay dọc theo thân van để thay đổi diện tích dòng chảy hiệu quả bên trong đường ống. Bằng cách điều chỉnh góc của đĩa, van thay đổi chính xác điện trở dòng chảy, vận tốc chất lỏng và áp suất đường ống, từ đó thực hiện ba chức năng điều khiển dòng chảy cốt lõi: cho phép dòng chảy đầy đủ, tiết lưu một phần và đóng hoàn toàn dòng chảy.
Phương pháp điều khiển lưu lượng quay đơn giản và đáng tin cậy này là lý do chính tại sao van bướm dạng mỏng, van bướm có taiVan bướm lệch tâm được sử dụng rộng rãi trong các đường ống dẫn nước, khí và chất lỏng có độ nhớt thấp với đường kính lớn.
2. Ba trạng thái điều khiển dòng chảy cốt lõi
2.1 Trạng thái mở hoàn toàn
Khi đĩa quay 90 độ và song song với hướng dòng chảy, đường ống đạt công suất lưu lượng tối đa. Mặc dù đĩa vẫn nằm bên trong đường ống, cấu trúc khí động học của đĩa giúp giảm thiểu sức cản dòng chảy. Ở trạng thái này, van bướm công nghiệp Cho phép truyền dẫn chất lỏng không hạn chế, phù hợp cho hoạt động đường ống tuần hoàn dài hạn và các kịch bản cung cấp lưu lượng tối đa.
2.2 Trạng thái điều tiết và kiểm soát lưu lượng chính xác
Ưu điểm lớn nhất của van bướm trong điều khiển chất lỏng là khả năng điều tiết tuyệt vời. Khi đĩa van giữ ở bất kỳ góc nào giữa 20% và 70% độ mở, nó tạo thành một vùng chắn có thể điều chỉnh bên trong đường ống. Vùng chắn càng lớn, điện trở dòng chảy càng cao và lưu lượng chất lỏng càng thấp. Van bướm điều chỉnh Với các bộ truyền động điện hoặc khí nén, chúng có thể duy trì góc mở ổn định, giúp cân bằng lưu lượng liên tục và chính xác, điều chỉnh áp suất và kiểm soát phân phối chất lỏng cho các hệ thống công nghiệp.
2.3 Trạng thái đóng hoàn toàn van xả chất lỏng
Khi đĩa quay đến 0 độ và hoàn toàn vuông góc với dòng chảy chất lỏng, đĩa sẽ khít chặt với đế van để chặn toàn bộ đường dẫn dòng chảy. Van bướm có gioăng mềm Sử dụng sự biến dạng đàn hồi của ghế để đạt được khả năng kín hoàn toàn, không rò rỉ cho môi trường sạch, trong khi van bướm có gioăng kim loại Dựa vào các phụ kiện kim loại chính xác để ngăn chặn chất lỏng có nhiệt độ cao, áp suất cao và ăn mòn, đạt được khả năng cách ly đường ống và cắt dòng chảy đáng tin cậy.
3. Các loại van bướm khác nhau tối ưu hóa việc kiểm soát lưu lượng như thế nào?
Các cấu trúc van bướm khác nhau mang lại hiệu quả điều khiển chất lỏng hoàn toàn khác nhau, thích ứng với các điều kiện làm việc công nghiệp đa dạng:
3.1 Van bướm đồng tâm dùng để điều khiển lưu lượng chung
Van bướm đồng tâm có trục, đĩa và tâm đường ống trùng nhau, cung cấp khả năng điều chỉnh lưu lượng cơ bản ổn định và cách ly. Chúng lý tưởng cho các đường ống xử lý nước, HVAC và phòng cháy chữa cháy thông thường với nhiệt độ bình thường và áp suất thấp, mang lại hiệu suất điều khiển chất lỏng tiết kiệm và thiết thực.

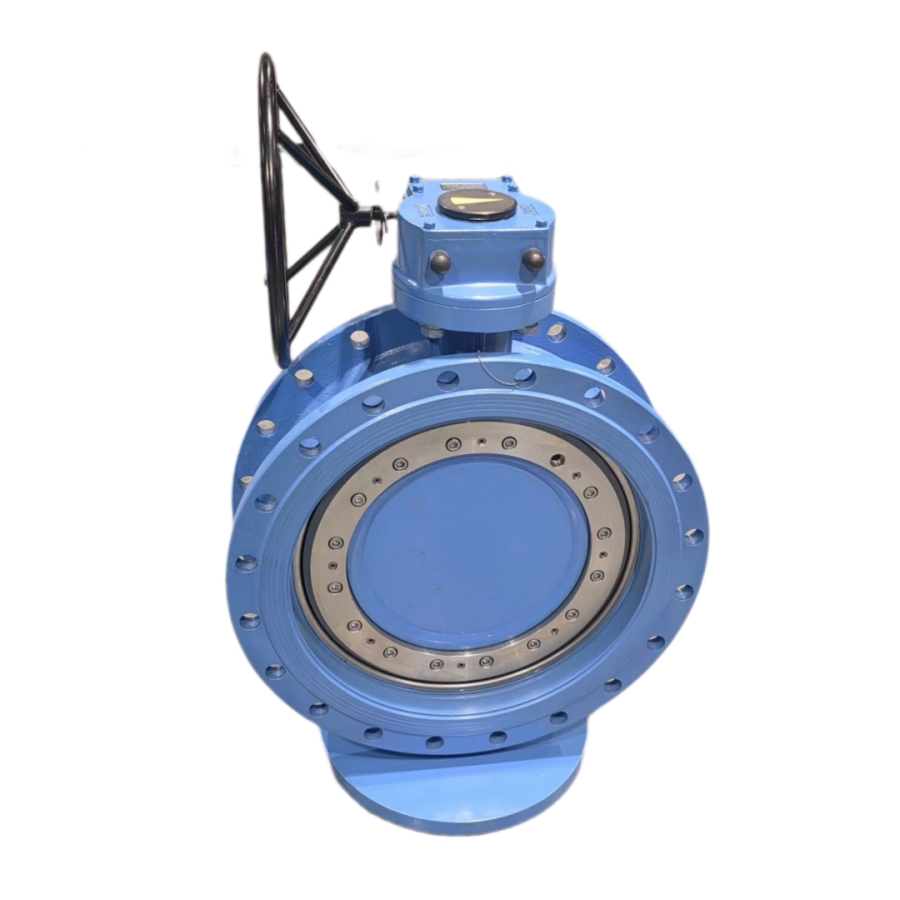

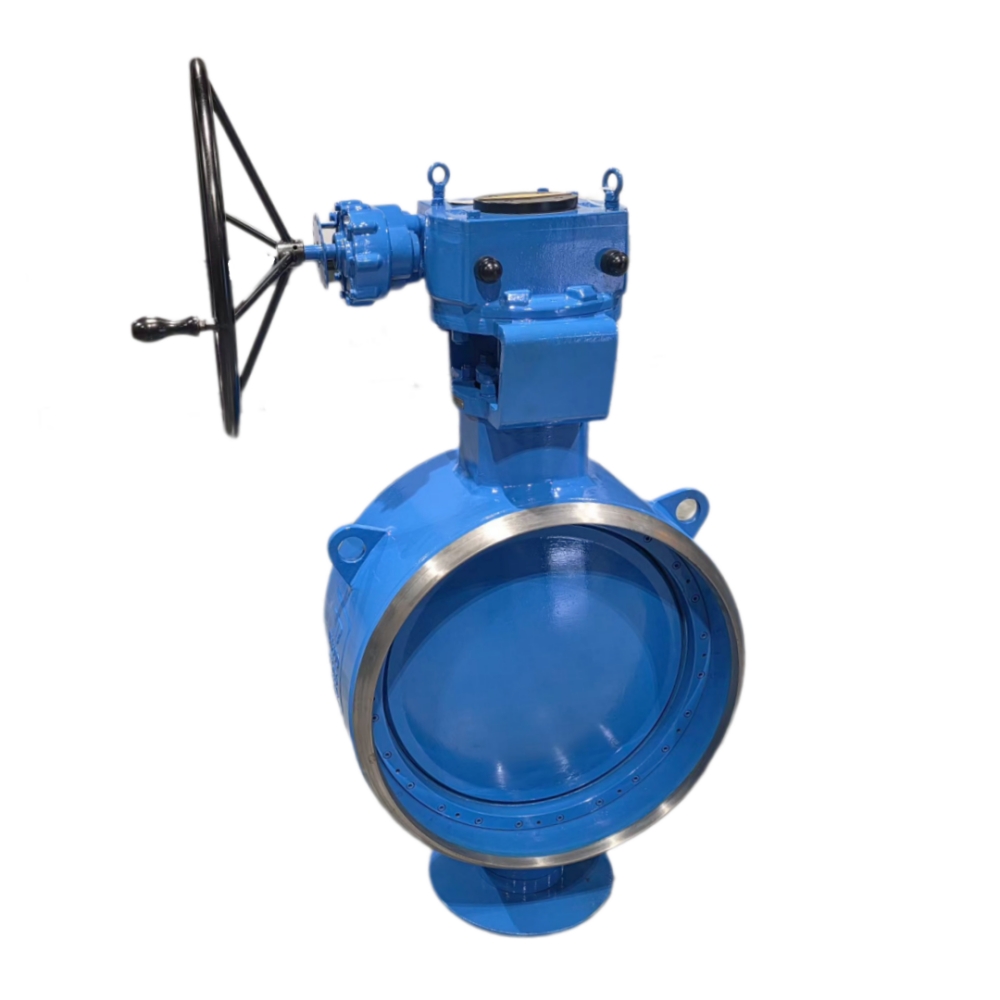

3.2 Van bướm lệch tâm kép và ba cho điều khiển lưu lượng tải nặng
Van bướm lệch tâm ba chiều Van bướm lệch tâm kép sử dụng cấu trúc lệch tâm độc đáo. Đĩa van tránh ma sát với đế van trong quá trình quay, đảm bảo điều chỉnh góc trơn tru và ổn định ngay cả dưới áp suất và nhiệt độ cao. van bướm chịu tải nặng Cung cấp khả năng kiểm soát lưu lượng chính xác cho hơi nước, khí thải, môi trường hóa chất ăn mòn và các đường ống quy trình công nghiệp chu kỳ cao.
3.3 So sánh đặc điểm điều khiển lưu lượng kiểu wafer và kiểu tai lắp

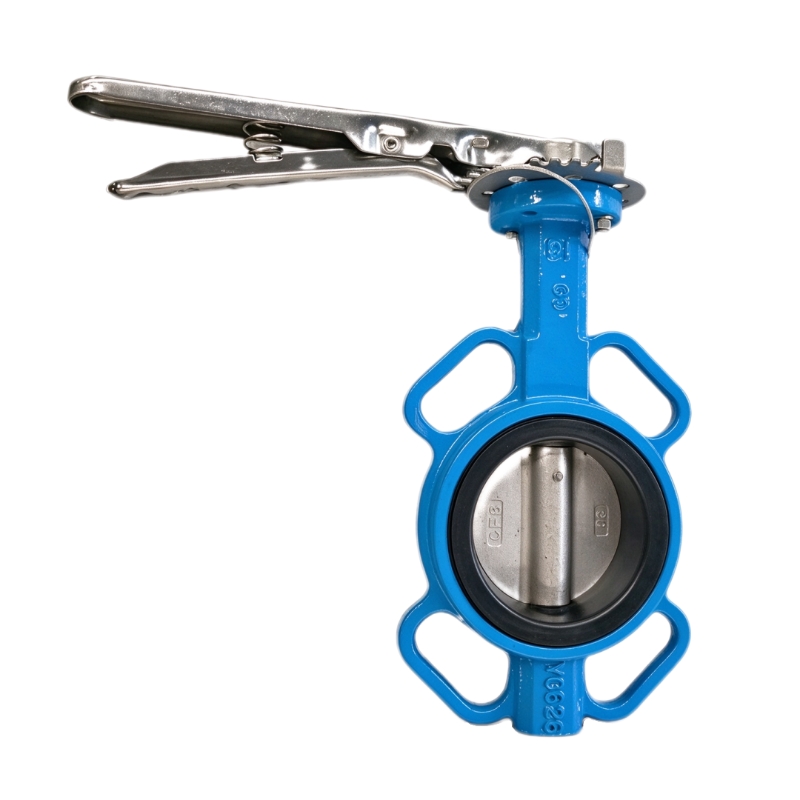

Van bướm dạng mỏng Có thân siêu mỏng với điện trở dòng chảy thấp, phù hợp với các hệ thống đường ống nhỏ gọn yêu cầu kiểm soát lưu lượng lớn ổn định. Van bướm có tai Hỗ trợ việc tháo dỡ đường ống đơn phương trong khi vẫn duy trì an toàn kiểm soát dòng chảy hệ thống, tạo điều kiện thuận lợi cho việc bảo trì đường ống theo từng đoạn mà không ảnh hưởng đến toàn bộ hệ thống chất lỏng.
4. Cơ chế hỗ trợ điều khiển chất lỏng chính xác của bộ truyền động
Việc điều khiển lưu lượng ổn định không thể chỉ dựa vào thân van; bộ truyền động quyết định độ chính xác điều khiển và mức độ tự động hóa:
Van bướm điều khiển bằng tayGiúp điều chỉnh lưu lượng và cách ly đường ống dễ dàng tại chỗ, phù hợp với các kịch bản điều khiển tần suất thấp.
Van bướm khí nénĐược trang bị bộ định vị để hiệu chỉnh độ lệch góc, duy trì lưu lượng ổn định dưới áp suất đường ống dao động, lý tưởng cho các hệ thống chất lỏng công nghiệp chống cháy nổ.
Van bướm tự động bằng điệnHỗ trợ điều chỉnh tín hiệu từ xa và điều khiển lưu lượng tỷ lệ, kết hợp với các hệ thống công nghiệp thông minh để thực hiện quản lý chất lỏng tự động và phân phối lưu lượng chính xác.
5. Những ưu điểm chính của điều khiển chất lỏng bằng van bướm
Thực hiện đồng thời hai chức năng cách ly chất lỏng và điều tiết lưu lượng chỉ với một thiết bị van duy nhất.
Thích hợp cho việc điều khiển lưu lượng trong đường ống có đường kính lớn với chi phí thấp và không gian lắp đặt nhỏ.
Hoạt động quay trơn tru đảm bảo điều chỉnh chất lỏng ổn định mà không gây ra hiện tượng dâng trào trong đường ống.
Nhiều loại sản phẩm có khả năng thích ứng với môi trường chất lỏng sạch, ăn mòn, nhiệt độ cao và mài mòn.
Hỗ trợ điều khiển chất lỏng thông minh bằng tay và tự động cho các hệ thống công nghiệp hiện đại.
6. Giải pháp van bướm điều khiển chất lỏng đáng tin cậy của GEKO Valve
Van GEKO cung cấp đầy đủ các loại van bướm hiệu suất cao để điều khiển chất lỏng chính xác trong công nghiệp. Dòng sản phẩm của chúng tôi bao gồm van bướm có gioăng mềm và gioăng kim loại, van bướm đồng tâm và lệch tâm ba chiều, van bướm kiểu wafer và lug, cũng như van bướm tự động điều khiển bằng tay, khí nén và điện. Tất cả các sản phẩm đều mang lại khả năng điều chỉnh lưu lượng ổn định, hiệu suất đóng ngắt đáng tin cậy và tuổi thọ cao, cung cấp các giải pháp điều khiển chất lỏng chính xác và hiệu quả cho các hệ thống xử lý nước, HVAC, hóa chất, điện lực và kỹ thuật đô thị.
