Van bướm là gì và các bộ phận chính của nó gồm những gì?

Van bướm là một thiết bị điều khiển lưu lượng xoay một phần tư vòng phổ biến, được sử dụng rộng rãi trong hệ thống đường ống đô thị và công nghiệp để điều chỉnh, tiết lưu hoặc đóng hoàn toàn dòng chảy chất lỏng. Thiết kế mỏng nhẹ của nó giúp tiết kiệm không gian hơn nhiều so với van bi hoặc van cổng, đặc biệt là đối với các đường ống có đường kính lớn. Nhiều người mua mới và kỹ sư nhà máy muốn hiểu chính xác van bướm là gì và mỗi bộ phận bên trong hoạt động cùng nhau như thế nào để mang lại hiệu suất đáng tin cậy. Bài viết này sẽ phân tích định nghĩa, chức năng cốt lõi và tất cả các thành phần chính của van bướm. van bướm.


Định nghĩa và chức năng cốt lõi của van bướm

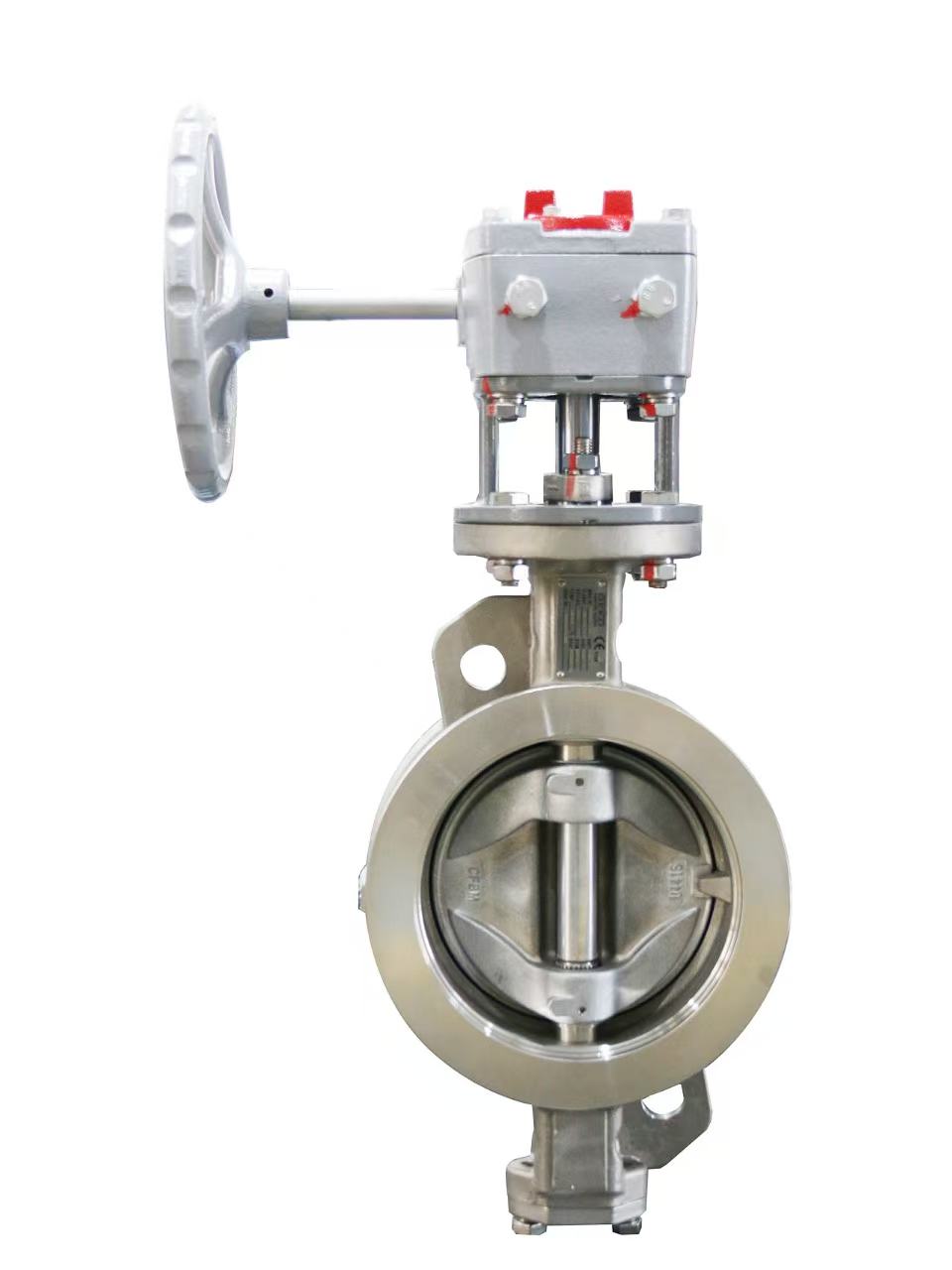

Ở dạng đơn giản nhất, van bướm điều khiển chất lỏng bằng cách xoay một đĩa tròn bên trong đường ống. Một vòng xoay 90 độ sẽ chuyển van giữa vị trí mở hoàn toàn và đóng hoàn toàn. Nó cũng có thể giữ nguyên ở các góc trung gian để điều tiết lưu lượng. Van bướm dạng mỏng Và van bướm có tai là hai kiểu dáng thân xe phổ biến nhất, trong khi các thiết kế lệch như van bướm lệch tâm ba Van bướm đáp ứng các ứng dụng đòi hỏi nhiệt độ và áp suất cao. Chúng hoạt động với nước, không khí, khí đốt và nhiều môi chất hóa học trong các ngành xử lý nước, HVAC, điện lực và chế biến hóa chất.

Các bộ phận chính của van bướm

1. Thân van

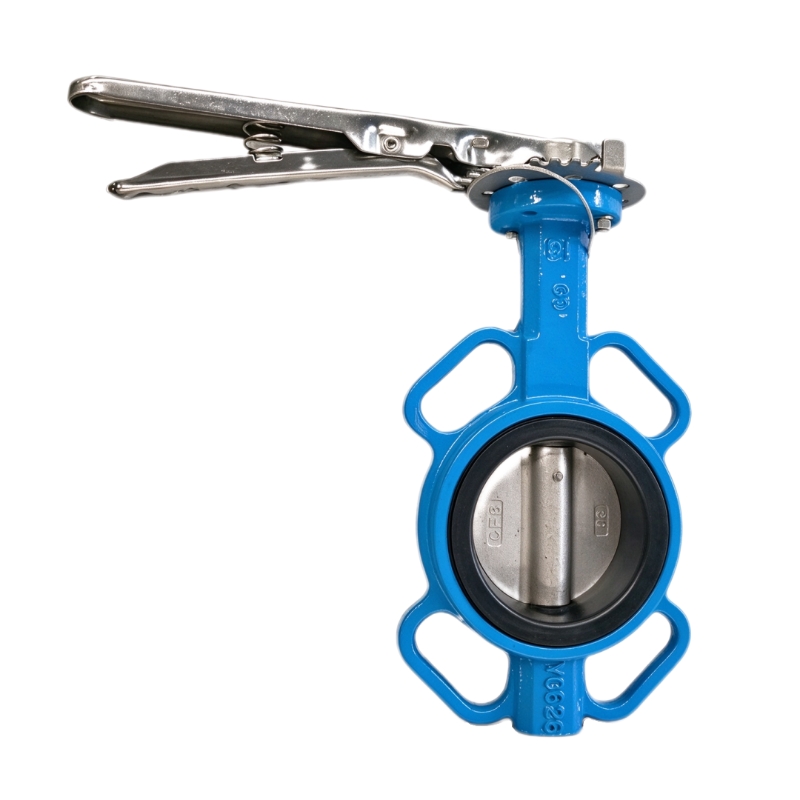

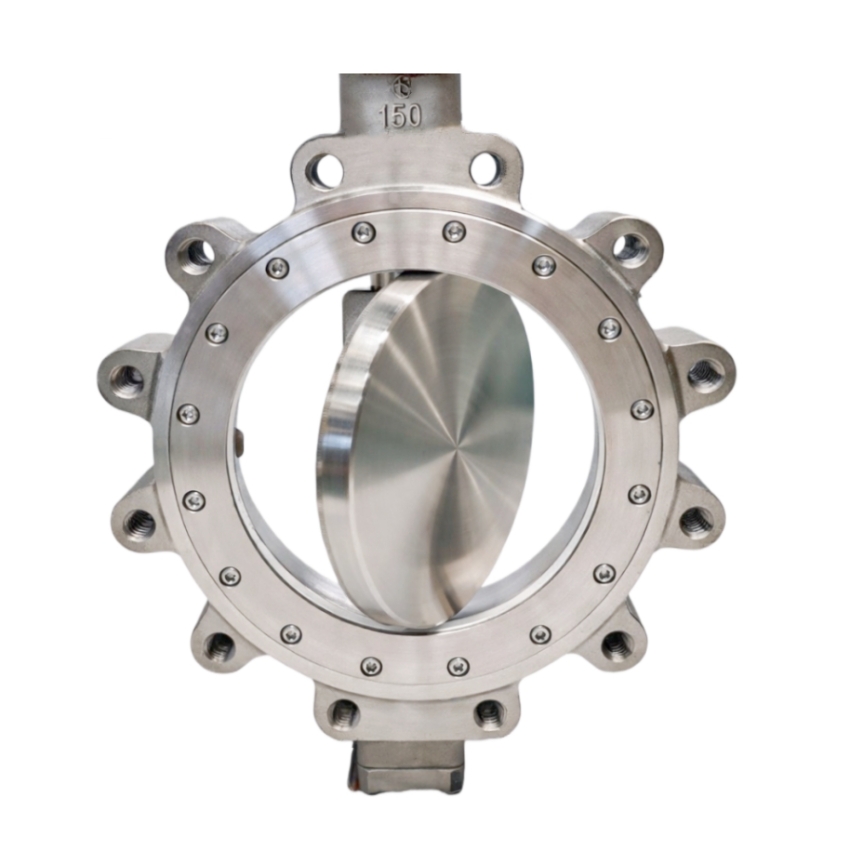

Thân van tạo thành vỏ chịu áp suất chính và kết nối với đường ống. Thân van kiểu wafer lắp vừa giữa hai mặt bích ống mà không cần tai bắt vít. Thân van kiểu tai bắt vít có các tai bắt vít được tích hợp sẵn vào van để giữ chặt mặt bích. Loại chịu tải nặng. van bướm có gioăng kim loại Sử dụng thân máy bằng gang, gang dẻo, thép không gỉ hoặc thép hợp kim để chịu được môi trường làm việc khắc nghiệt.

2. Đĩa hình bướm

Đĩa van là tấm tròn nằm bên trong thân van, có chức năng chặn hoặc cho phép chất lỏng đi qua. Nó quay cùng với trục van. Hình dạng của đĩa ảnh hưởng trực tiếp đến điện trở dòng chảy. Van đồng tâm sử dụng đĩa phẳng; van lệch kép và van lệch ba sử dụng đĩa có hình dạng đặc biệt để giảm ma sát ở mặt tiếp xúc khi quay. Đối với môi chất ăn mòn, đĩa được phủ lớp bảo vệ hoặc làm bằng thép không gỉ để kéo dài tuổi thọ.

3. Thân van

Trục van là một thanh đi xuyên qua thân van và gắn chặt vào đĩa van. Nó truyền mô-men xoắn từ bộ truyền động hoặc tay quay để xoay đĩa van. Hầu hết các trục van được làm bằng thép không gỉ cường độ cao để chống xoắn và ăn mòn. Nhiều thiết kế sử dụng kết nối trục van và đĩa van liền khối để loại bỏ độ rơ và cải thiện độ chính xác điều khiển.

4. Vòng đệm/Vòng bịt kín

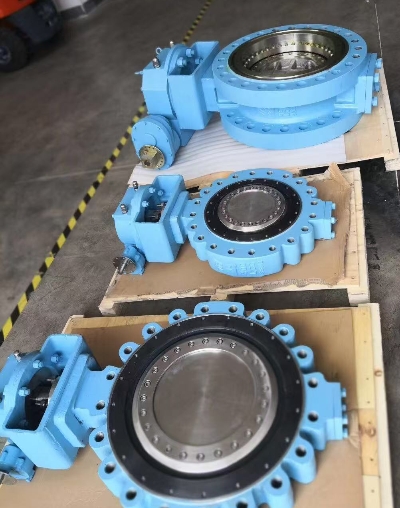

Vòng đệm tạo ra bề mặt tiếp xúc kín giữa đĩa van và thân van. Van bướm có gioăng mềm Sử dụng gioăng đàn hồi như EPDM hoặc PTFE để đạt được khả năng đóng kín hoàn toàn, không có bọt khí, cho môi chất sạch. Các phiên bản gioăng kim loại sử dụng bề mặt làm kín kim loại với kim loại, phù hợp với môi chất nhiệt độ cao, mài mòn hoặc hơi nước, nơi gioăng cao su không thể chịu được.


5. Gioăng và vòng đệm trục van

Các vòng đệm trục van ngăn chặn sự rò rỉ chất lỏng dọc theo trục van tại vị trí thoát ra khỏi thân van. Các vòng đệm kín hoặc vòng chữ O tạo thành rào cản chính. Chúng rất quan trọng để ngăn ngừa khí thải rò rỉ, đặc biệt là trong các ứng dụng hóa chất và dầu khí.

6. Bộ truyền động / Đơn vị vận hành

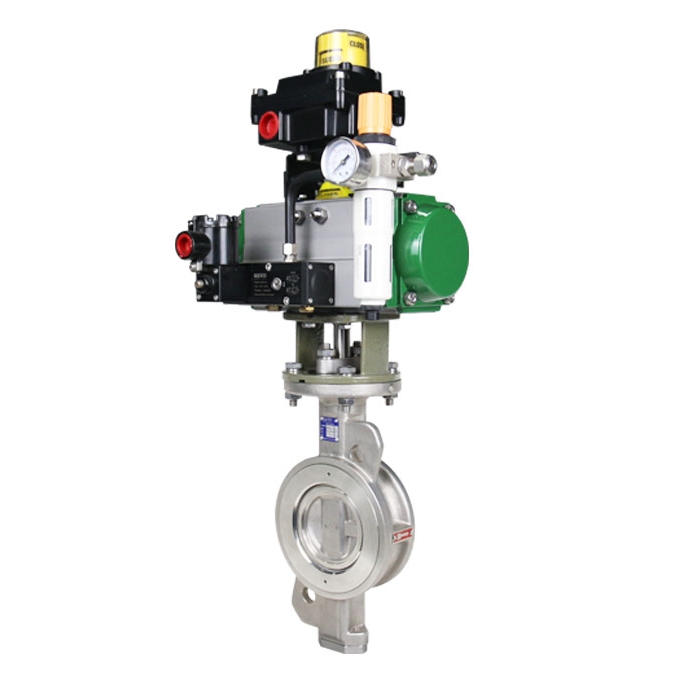

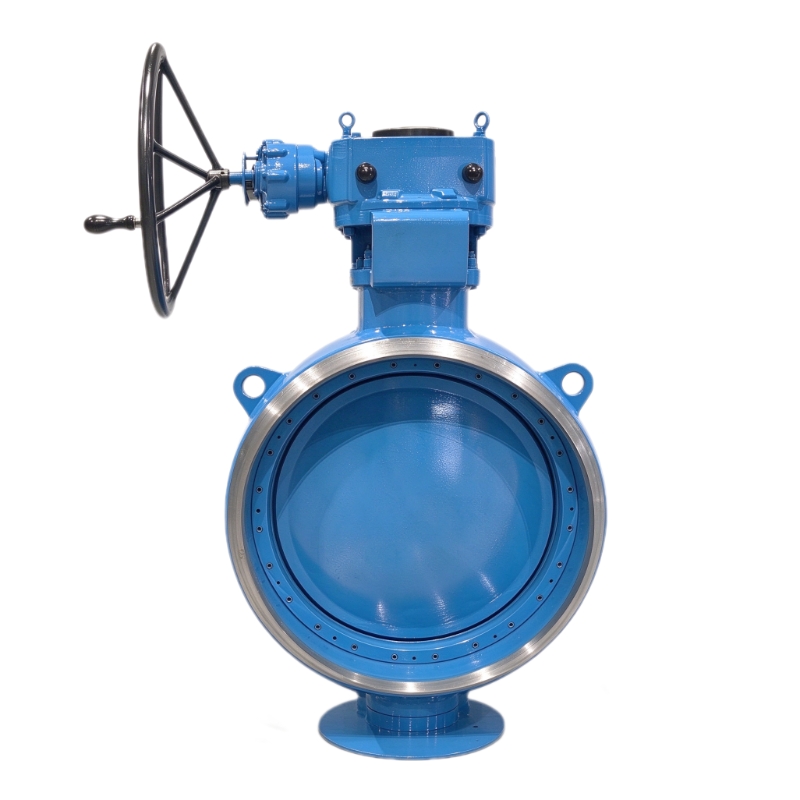

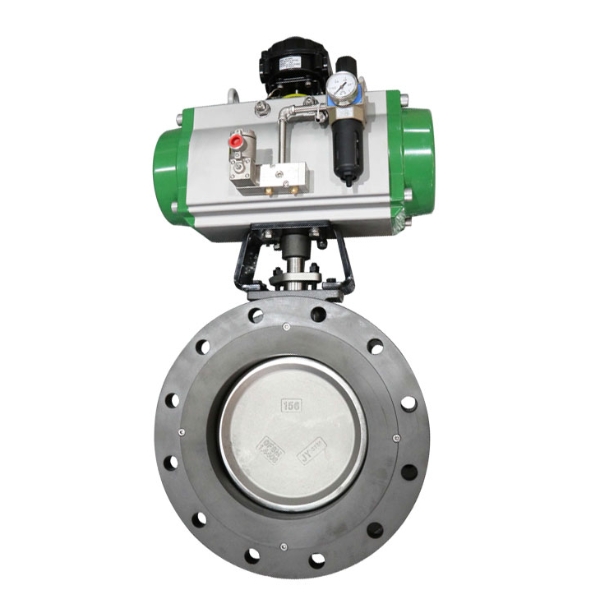

Bộ truyền động cung cấp mô-men xoắn để xoay trục và đĩa. Các phiên bản vận hành bằng tay sử dụng tay quay hoặc cần gạt. Van bướm khí nén Sử dụng khí nén để bật/tắt nhanh hoặc điều khiển theo tần số. Van bướm điện Cho phép vận hành tự động từ xa và điều chỉnh lưu lượng chính xác. Bộ định vị có thể được lắp đặt vào bộ truyền động điều chỉnh để duy trì góc đĩa chính xác.

Các thành phần này hoạt động cùng nhau như thế nào?

Khi bộ truyền động xoay trục van, đĩa van sẽ quay bên trong thân van. Ở vị trí đóng, đĩa van ép vào đế van để ngăn chất lỏng chảy qua. Khi mở, đĩa van quay song song với dòng chảy để môi chất có thể đi qua. Tất cả các bộ phận phải được lựa chọn phù hợp với áp suất, nhiệt độ và môi chất làm việc. Sự không phù hợp về vật liệu của đế van hoặc đĩa van sẽ nhanh chóng gây ra rò rỉ và hỏng hóc sớm.

Dòng van bướm GEKO

GEKO Valve cung cấp các cụm van bướm hoàn chỉnh với các linh kiện chất lượng cao. Sản phẩm của chúng tôi bao gồm các loại van bướm có gioăng mềm và gioăng kim loại, đồng tâm, lệch kép và lệch ba, có sẵn các kiểu thiết kế dạng wafer, tai lắp, mặt bích với bộ truyền động bằng tay, khí nén hoặc điện cho các dự án công nghiệp và đô thị trên toàn thế giới.
