Làm chủ van bi: Hướng dẫn lựa chọn toàn diện

Van bi là thành phần điều khiển chất lỏng cơ bản trong các hệ thống đường ống công nghiệp hiện đại, được tin cậy nhờ hiệu suất làm kín vượt trội, khả năng vận hành nhanh chóng chỉ với một vòng xoay, cấu trúc nhỏ gọn và tuổi thọ hoạt động lâu dài. Từ hệ thống đường ống thương mại thông thường đến các nhà máy dầu khí, hóa dầu và sản xuất điện năng hạng nặng, van bi công nghiệp mang lại khả năng cách ly và điều chỉnh lưu lượng đáng tin cậy cho vô số điều kiện quy trình. Việc lựa chọn van bi chuyên nghiệp là rất quan trọng để loại bỏ rò rỉ đường ống, giảm tổn thất áp suất, tránh kẹt thiết bị và giảm thiểu chi phí bảo trì dài hạn. Hướng dẫn toàn diện này trình bày chi tiết về phân loại van bi, đặc tính hiệu suất cốt lõi, ứng dụng cụ thể trong ngành và các tiêu chuẩn lựa chọn có thẩm quyền để giúp các kỹ sư và người mua nắm vững cách lựa chọn van phù hợp chính xác cho mọi tình huống làm việc.

1. Phân loại đầy đủ các loại van bi công nghiệp

Van bi công nghiệp được phân loại theo cơ cấu, thông số đường kính lỗ, cấu hình làm kín và chế độ vận hành. Mỗi loại đều có những ưu điểm về hiệu suất và điều kiện làm việc riêng biệt:

• 1.1 Phân loại cấu trúc: Van bi kiểu nổi so với van bi kiểu trục quay

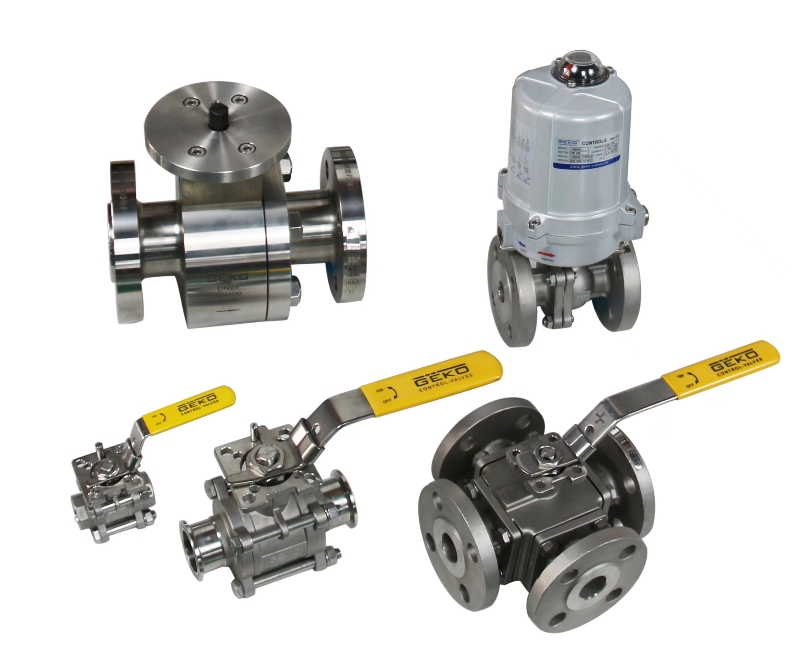

Van bi nổi sử dụng thiết kế bi nổi tự do với cấu trúc đơn giản, nhỏ gọn và ưu điểm về chi phí. Bi di chuyển nhẹ dưới áp suất trung bình và ép chặt vào gioăng làm kín phía hạ lưu để đạt được khả năng đóng kín hoàn toàn. Cấu trúc này lý tưởng cho các đường ống thông thường có kích thước nhỏ, áp suất thấp đến trung bình, được sử dụng rộng rãi để cách ly chung và điều khiển lưu lượng thông thường trong xử lý nước, hệ thống HVAC và hệ thống hóa chất nhẹ.

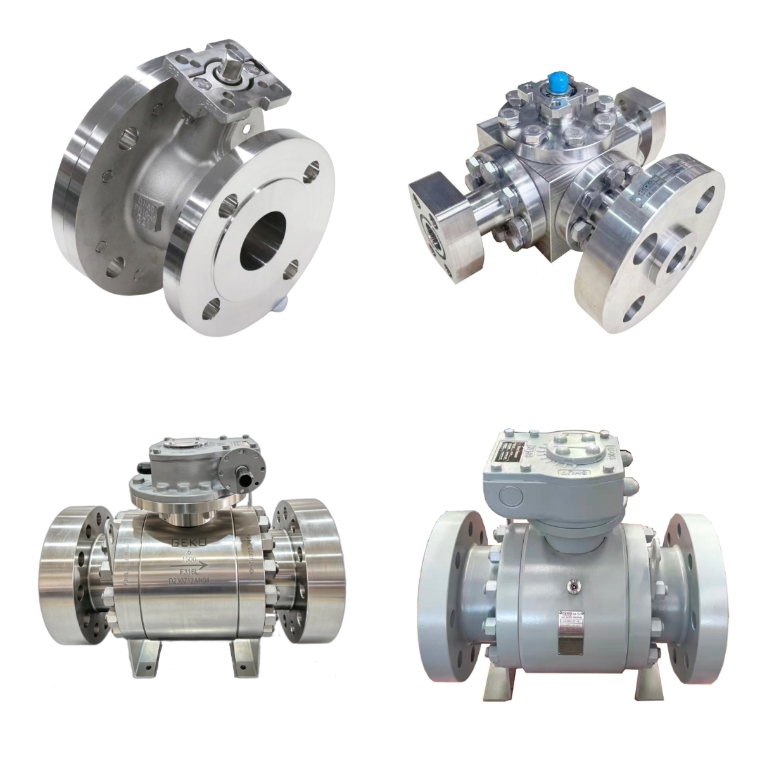

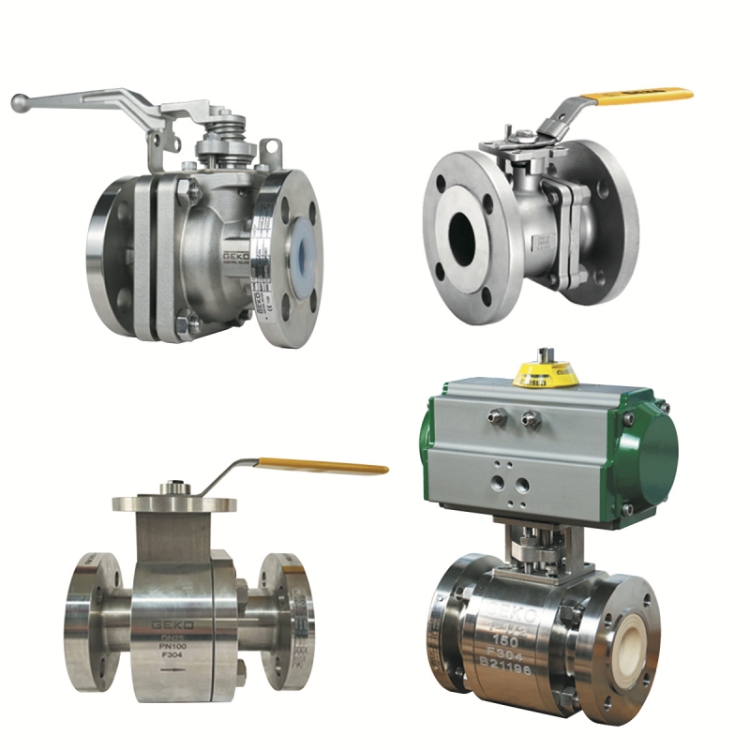

Van bi kiểu trục xoay có cấu trúc đỡ cố định kép ở phía trên và phía dưới, giúp khóa chặt bi van tại chỗ. Thiết kế này truyền tải tải trọng áp suất trung bình xuống trục xoay thay vì lên vòng đệm, giúp giảm mô-men xoắn vận hành và mài mòn vòng đệm một cách hiệu quả. Đây là giải pháp được ưa chuộng cho các đường ống công nghiệp cỡ lớn, áp suất cao, chu kỳ hoạt động cao, chiếm ưu thế trong vận chuyển dầu khí đường dài, lọc dầu hóa dầu và các hệ thống xử lý công nghiệp nặng.

• 1.2 Phân loại đường kính lỗ: Van bi đường kính toàn phần so với van bi đường kính giảm

Van bi toàn phần được thiết kế với lỗ xuyên suốt phù hợp với đường kính trong của ống, đạt được lực cản dòng chảy gần như bằng không và tổn thất áp suất tối thiểu trong van bi công nghiệp. Chúng hỗ trợ đầy đủ các hoạt động làm sạch và vệ sinh đường ống, trở nên thiết yếu đối với các đường ống dẫn lưu lượng cao, đường ống chính trong các quy trình công nghiệp và các hệ thống có yêu cầu nghiêm ngặt về tiết kiệm năng lượng và tổn thất thấp.

Van bi cửa thu nhỏ sử dụng cấu trúc đường kính trong được tối ưu hóa, có trọng lượng nhẹ hơn, thể tích nhỏ hơn và chi phí sản xuất thấp hơn. Mặc dù đường dẫn dòng chảy nhỏ hơn một chút, nhưng nó hoàn toàn đáp ứng các yêu cầu cách ly và kiểm soát dòng chảy thông thường. Đây là lựa chọn tiết kiệm chi phí nhất cho các đường ống công nghiệp thông thường không yêu cầu làm sạch đường ống bằng thiết bị pigging và có độ sụt áp cực thấp.

• 1.3 Phân loại độ kín: Van bi có gioăng kim loại so với van bi có gioăng mềm

Van bi có gioăng mềm sử dụng vật liệu làm kín composite PTFE và polymer hiệu suất cao, đạt được khả năng không rò rỉ tuyệt đối trong điều kiện nhiệt độ bình thường và môi chất sạch. Với ma sát thấp và hiệu suất chuyển mạch linh hoạt, chúng phù hợp với nước sạch, khí nén, khí tự nhiên và môi chất hóa học không mài mòn, đảm bảo hoạt động ổn định và đáng tin cậy hàng ngày.

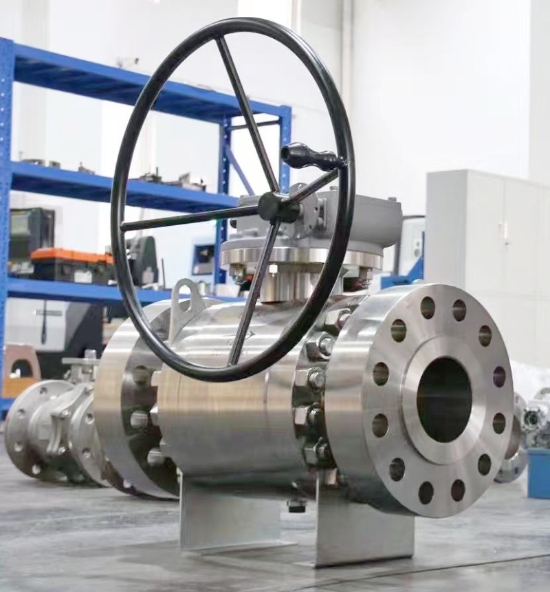

Van bi có gioăng kim loại sử dụng lớp phủ hợp kim cứng trên bề mặt làm kín, có khả năng chịu nhiệt độ cao, chịu áp suất cao và chống mài mòn tuyệt vời. Chúng có thể thích ứng ổn định với các điều kiện làm việc khắc nghiệt như chu kỳ nhiệt độ cao, bùn mài mòn và môi trường ăn mòn, giải quyết triệt để các vấn đề về lão hóa, biến dạng và hỏng hóc của gioăng mềm trong môi trường công nghiệp khắc nghiệt.

• 1.4 Phân loại hệ thống vận hành: Van bi điều khiển bằng tay so với van bi điều khiển tự động

Van bi điều khiển bằng tay được trang bị tay cầm hoặc bộ truyền động bánh răng, phù hợp với các tình huống vận hành thủ công tần suất thấp, chi phí thấp và bảo trì đơn giản. Đối với các hệ thống công nghiệp tự động hiện đại, van bi điều khiển bằng khí nén và van bi điều khiển bằng điện là những cấu hình phổ biến. Van bi khí nén cung cấp tốc độ chuyển mạch nhanh và hiệu suất chống cháy nổ tuyệt vời, thích ứng với môi trường làm việc dễ cháy và nguy hiểm. Van bi điện hỗ trợ điều chỉnh lưu lượng chính xác và liên kết tín hiệu từ xa, hoàn toàn phù hợp với PLC, SCADA và các hệ thống điều khiển đường ống thông minh.

2. Các thông số hiệu suất cốt lõi để tuyển chọn chuyên gia

Việc lựa chọn van bi chính xác dựa trên việc xác minh các thông số tiêu chuẩn hóa hơn là chỉ đơn thuần so khớp kích thước. Các thông số cốt lõi quyết định khả năng áp dụng của van bao gồm:

- Lưu lượng (Giá trị Cv): Việc tính toán giá trị Cv của van bi chuyên nghiệp đảm bảo lưu lượng của van phù hợp với nhu cầu lưu lượng của hệ thống, tránh tắc nghẽn dòng chảy và tổn thất áp suất đường ống quá mức.

- Xếp hạng áp suất và nhiệt độ: Chọn cấp áp suất và cấp chịu nhiệt của van phù hợp với áp suất làm việc tối đa và nhiệt độ môi chất khắc nghiệt để tránh hỏng gioăng và biến dạng van.

- Điều chỉnh mô-men xoắn bộ truyền động: Tính toán mô-men xoắn bộ truyền động van bi một cách khoa học dựa trên sự chênh lệch áp suất thực tế để đảm bảo đủ công suất chuyển mạch và tránh hiện tượng kẹt hoặc đóng/mở van không hoàn toàn.

- Khả năng tương thích với môi trường: Lựa chọn vật liệu làm kín và thân van dựa trên khả năng ăn mòn, mài mòn và độ nhớt của môi trường để đạt được hoạt động ổn định lâu dài.

3. Quy tắc đối sánh ứng dụng dành riêng cho từng ngành

Các ngành công nghiệp khác nhau có đặc điểm quy trình riêng biệt, đòi hỏi các sơ đồ cấu hình van bi phù hợp:

- Hệ thống xử lý nước và HVAC: Sử dụng van bi nổi có gioăng mềm và van bi có đường kính nhỏ hơn, giúp cân bằng chi phí, đảm bảo độ kín và giảm thiểu bảo trì.

- Truyền tải dầu khí: Ưu tiên các van bi gắn trục toàn phần để đáp ứng các yêu cầu về lưu lượng cao, tổn thất thấp và bảo trì đường ống bằng thiết bị làm sạch đường ống.

- Ngành công nghiệp hóa dầu và hóa chất: Van bi có gioăng bằng kim loại và van bi chống ăn mòn dùng cho môi chất nhiệt độ cao, ăn mòn và mài mòn.

- Nhiệt điện & Luyện kim: Sử dụng van bi có gioăng kim loại chịu nhiệt độ cao và chống mài mòn để thích ứng với môi trường hơi nước, khí thải nhiệt độ cao và xỉ.

- Ngành công nghiệp sản xuất thông minh: Trang bị van bi điều khiển bằng khí nén và điện để thực hiện điều khiển tự động, giám sát từ xa và quản lý đường ống thông minh.

4. Mẹo lựa chọn nâng cao để tránh rủi ro vận hành

Để nắm vững việc lựa chọn van bi một cách toàn diện, cần tránh những hiểu lầm thông thường và hình thành logic lựa chọn tiêu chuẩn:

- Không bao giờ chọn van chỉ dựa trên kích thước ống danh nghĩa; luôn kiểm tra hệ số lưu lượng Cv để tránh tình trạng lưu lượng không đủ và tổn thất áp suất quá mức đối với van bi công nghiệp.

- Phân biệt phạm vi ứng dụng của cấu trúc van nổi và van trục: van bi nổi dùng cho đường ống nhỏ áp suất thấp, van bi gắn trục dùng cho hệ thống lớn áp suất cao, tải nặng.

- Phân biệt rõ ràng giữa các trường hợp sử dụng gioăng mềm và gioăng kim loại: gioăng mềm dùng cho môi chất sạch ở nhiệt độ bình thường, gioăng kim loại dùng cho môi chất ở nhiệt độ cao, có tính mài mòn và ăn mòn mạnh.

- Cần dự trù đủ biên độ an toàn cho mô-men xoắn của bộ truyền động trong điều kiện chênh lệch áp suất cao để loại bỏ nguy cơ hỏng hóc khi chuyển mạch.

- Chọn van toàn cổng cho các đường ống cần làm sạch bằng thiết bị pigging để đảm bảo việc bảo trì sau này diễn ra suôn sẻ.

5. Giải pháp van bi chuyên nghiệp GEKO Valve

Là một nhà sản xuất van công nghiệp chuyên nghiệp, GEKO Valve cung cấp đầy đủ các loại van bi hiệu suất cao, bao gồm van bi nổi, van bi trục xoay, van bi toàn phần & bán phần, van bi có gioăng kim loại và các bộ van bi điều khiển tùy chỉnh. Chúng tôi cung cấp dịch vụ chuyên nghiệp trọn gói bao gồm tính toán hệ số Cv của van bi và kiểm tra mô-men xoắn của bộ truyền động, giúp kiểm soát hiệu quả tổn thất áp suất hệ thống và đảm bảo hoạt động ổn định, hiệu quả của van trong điều kiện làm việc công nghiệp phức tạp. Tất cả các sản phẩm đều tuân thủ các tiêu chuẩn công nghiệp quốc tế, phục vụ các dự án đường ống công nghiệp toàn cầu với chất lượng cao, tỷ lệ hỏng hóc thấp và tuổi thọ cao.
