Lựa chọn van bi dễ dàng hơn: Các loại, ứng dụng và lời khuyên

Van bi là loại van điều khiển chất lỏng đa năng và được sử dụng rộng rãi nhất trong hệ thống đường ống công nghiệp. Nổi tiếng với khả năng vận hành nhanh chóng chỉ với một vòng quay, khả năng đóng kín tuyệt đối, cấu trúc nhỏ gọn và tuổi thọ cao, chúng thay thế các van cổng và van cầu truyền thống trong hầu hết các đường ống công nghiệp. Tuy nhiên, với hàng chục loại van bi và điều kiện làm việc đa dạng, nhiều kỹ sư gặp khó khăn trong việc lựa chọn mẫu van không phù hợp, dẫn đến rò rỉ, tổn thất áp suất cao, kẹt bộ truyền động hoặc tuổi thọ ngắn. Hướng dẫn này đơn giản hóa việc lựa chọn van bi công nghiệp bằng cách phân loại các thành phần cốt lõi, đối chiếu với các ứng dụng trong ngành và tóm tắt các mẹo lựa chọn thực tế dành cho người mới bắt đầu và các đội ngũ mua sắm chuyên nghiệp.

1. Các loại van bi công nghiệp thông dụng

Van bi có thể được phân loại theo thiết kế cấu trúc, kích thước lỗ, phương pháp làm kín và chế độ vận hành. Mỗi loại đều có các kịch bản ứng dụng và giới hạn hiệu suất cố định:

• 1.1 Van bi nổi và van bi gắn trục xoay

Van bi nổi có cấu trúc bi chuyển động tự do, cấu tạo đơn giản và ưu điểm về chi phí. Bi nổi dưới áp suất trung bình và ép chặt vào đế van phía hạ lưu để tạo độ kín. Loại van này rất phù hợp cho các đường ống thông thường có kích thước nhỏ, áp suất thấp và trung bình để cách ly và kiểm soát lưu lượng.

Van bi kiểu trục xoay sử dụng cấu trúc đỡ cố định trục xoay trên và dưới. Bi được khóa ở vị trí, giúp giảm đáng kể mô-men xoắn vận hành và ma sát mặt van. Nó thích ứng hiệu quả với điều kiện làm việc chu kỳ cao, áp suất cao và tần số cao đối với các đường ống có kích thước lớn, đóng vai trò là loại van bi đường ống hạng nặng chủ đạo cho ngành dầu khí, hóa dầu và hệ thống truyền tải đường dài.

• 1.2 Van bi toàn lưu lượng và van bi giảm lưu lượng

Van bi toàn phần có đường kính trong phù hợp với đường kính ống, mang lại lực cản dòng chảy gần như bằng không và độ sụt áp cực thấp cho van bi công nghiệp. Chúng hỗ trợ việc làm sạch đường ống bằng thiết bị pigging và được sử dụng rộng rãi trong các đường ống và hệ thống truyền tải lưu lượng cao, đòi hỏi tổn thất năng lượng tối thiểu.

Van bi cửa thu nhỏ sử dụng đường kính lỗ nhỏ hơn và được tối ưu hóa hình dạng. Với trọng lượng nhẹ hơn và chi phí sản xuất thấp hơn, chúng đáp ứng các yêu cầu cách ly hàng ngày cho hầu hết các đường ống thông thường và giúp các doanh nghiệp tiết kiệm chi phí đầu tư dự án mà không cần các yêu cầu khắt khe về độ giảm áp suất thấp.

• 1.3 Van bi có gioăng kim loại và van bi có gioăng mềm

Van bi có gioăng mềm sử dụng vật liệu làm kín mềm PTFE hoặc polymer để đạt được khả năng kín khít, không rò rỉ ở nhiệt độ phòng. Chúng thích hợp cho nước sạch, không khí, khí đốt và các môi chất hóa học thông thường không mài mòn, với độ ổn định làm kín tuyệt vời và mô-men xoắn vận hành thấp.

Van bi có gioăng kim loại sử dụng bề mặt làm kín bằng hợp kim cứng, có khả năng chịu nhiệt độ cao, chịu áp suất cao và chống mài mòn. Chúng có thể chịu được bùn mài mòn, chu kỳ nhiệt và môi trường ăn mòn ở nhiệt độ cao, giải quyết các vấn đề lão hóa và hư hỏng của gioăng mềm trong môi trường công nghiệp khắc nghiệt.

• 1.4 Van bi điều khiển bằng tay và bằng điện

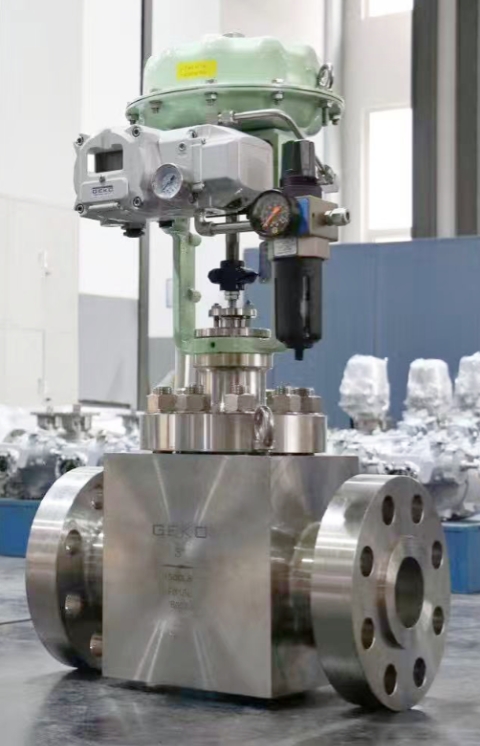

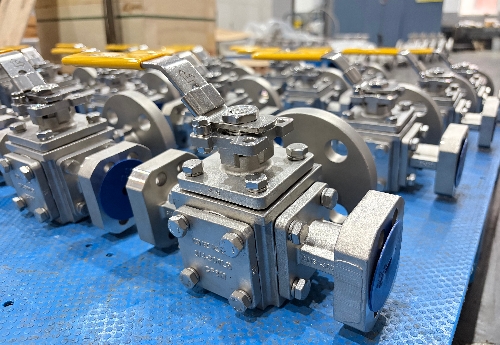

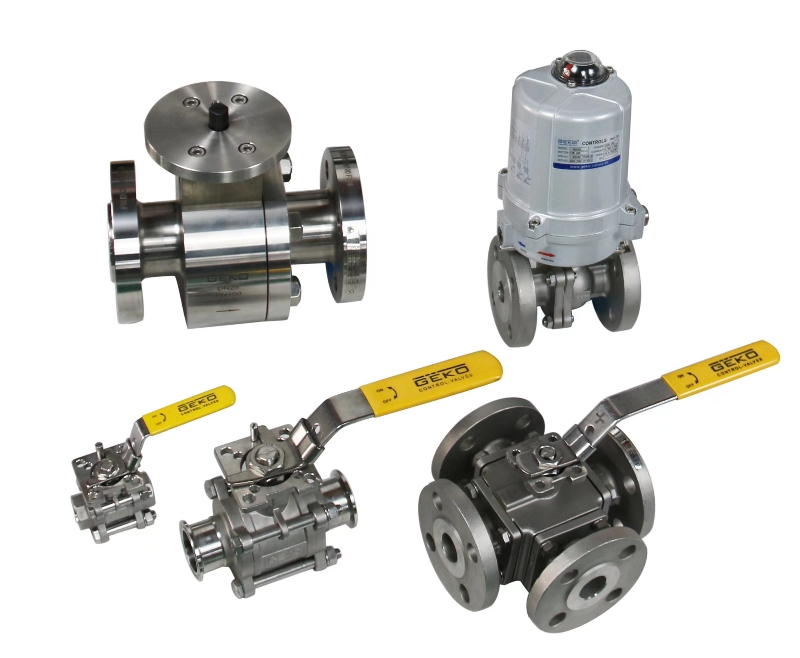

Theo chế độ vận hành, van bi được chia thành loại vận hành bằng tay và loại tự động. Van bi vận hành bằng tay đơn giản và tiết kiệm chi phí, phù hợp với các đường ống có tần suất vận hành thấp. Đối với các hệ thống công nghiệp thông minh, van bi vận hành bằng khí nén và van bi vận hành bằng điện là những lựa chọn phổ biến. Van bi khí nén cung cấp khả năng chuyển mạch nhanh và chống cháy nổ cho các điều kiện làm việc nguy hiểm, trong khi van bi điện hỗ trợ điều khiển từ xa và điều chỉnh lưu lượng chính xác, phù hợp với hệ thống PLC và SCADA.

2. Các ứng dụng công nghiệp điển hình của van bi

Các loại van bi khác nhau tương ứng với các kịch bản công nghiệp riêng biệt. Việc lựa chọn van phù hợp dựa trên đặc thù ngành là cốt lõi của quá trình lựa chọn đúng đắn:

- Xử lý nước & HVAC: Van bi nổi có gioăng mềm và van bi có đường kính nhỏ được ưu tiên sử dụng cho đường ống cấp nước, thoát nước và tuần hoàn điều hòa không khí trung tâm, nhằm mục đích tiết kiệm chi phí và đảm bảo độ kín khít ổn định.

- Ngành công nghiệp hóa chất và hóa dầu: Môi trường ăn mòn và các quy trình nhiệt độ cao đòi hỏi van bi có gioăng kim loại và van bi có lớp lót chống ăn mòn; đường ống dẫn áp suất cao sử dụng van bi gắn trục.

- Đường ống dẫn dầu khí: Van bi toàn phần và van bi trục xoay chịu tải nặng được sử dụng rộng rãi để đảm bảo lưu thông môi chất không bị cản trở và hỗ trợ bảo trì làm sạch đường ống bằng thiết bị pigging.

- Ngành Điện lực & Luyện kim: Hơi nước ở nhiệt độ cao, xỉ và môi trường mài mòn đòi hỏi van bi có gioăng kim loại chịu mài mòn để chống lại điều kiện làm việc khắc nghiệt và kéo dài tuổi thọ.

- Nhà máy tự động thông minh: Van bi điều khiển bằng khí nén và điện cho phép chuyển mạch tự động và giám sát từ xa, phù hợp với hệ thống đường ống sản xuất theo mẻ và liên tục.

3. Mẹo chọn van bi thực tế (Dành cho người mới bắt đầu)

Hãy đơn giản hóa quy trình lựa chọn bằng những nguyên tắc cốt lõi này để tránh hầu hết các lỗi kỹ thuật:

- Trước tiên hãy xác nhận điều kiện làm việc: Làm rõ loại môi chất, nhiệt độ, áp suất và tần số hoạt động. Đối với môi chất chịu nhiệt độ cao và mài mòn, nên chọn gioăng kim loại; đối với môi chất sạch ở nhiệt độ bình thường, nên chọn gioăng mềm.

- Lựa chọn cấu trúc theo áp suất và kích thước: Kích thước nhỏ và áp suất thấp sử dụng cấu trúc bi nổi; kích thước lớn và áp suất cao phải chọn van bi kiểu trục xoay.

- Chọn loại van bi có đường kính lỗ phù hợp với nhu cầu lưu lượng: Lưu lượng cao, tổn thất áp suất thấp và yêu cầu làm sạch đường ống bằng thiết bị chuyên dụng thì chọn van bi toàn đường kính; cách ly thông thường thì chọn van bi đường kính lỗ giảm để tiết kiệm chi phí.

- Cấu hình chế độ vận hành hợp lý: Môi trường nguy hiểm chống cháy nổ ưu tiên vận hành bằng khí nén; các kịch bản điều khiển thông minh từ xa lựa chọn vận hành bằng điện.

- Kiểm tra lưu lượng và mô-men xoắn: Thực hiện tính toán chính xác hệ số Cv của van bi và khớp mô-men xoắn của bộ truyền động van bi để tránh kẹt, chuyển mạch không hoàn toàn hoặc lưu lượng không đủ.

4. Cách tránh những lỗi thường gặp trong quá trình tuyển chọn

Hầu hết các lỗi van đều do lựa chọn không phù hợp chứ không phải do vấn đề chất lượng sản phẩm. Hãy tránh những lỗi thường gặp sau:

Không nên chỉ lựa chọn van dựa trên kích thước danh nghĩa của ống; giá trị Cv không đủ sẽ gây tắc nghẽn dòng chảy trong hệ thống và làm giảm áp suất quá mức đối với van bi công nghiệp. Không sử dụng van bi có gioăng mềm cho môi chất mài mòn ở nhiệt độ cao, vì điều này sẽ dẫn đến hiện tượng lão hóa gioăng nhanh và rò rỉ. Không trang bị bộ truyền động mô-men xoắn nhỏ cho đường ống có chênh lệch áp suất cao, dẫn đến hoạt động van không trơn tru. Đối với đường ống vận chuyển đường dài và cần bảo trì thường xuyên, nên tránh sử dụng van bi có đường kính nhỏ không hỗ trợ làm sạch bằng thiết bị pigging.

5. Giải pháp van bi đáng tin cậy của GEKO Valve

Van GEKO cung cấp đầy đủ các loại van bi công nghiệp tiêu chuẩn và tùy chỉnh, bao gồm van bi nổi, van bi trục xoay, van bi toàn phần & bán phần, van bi có gioăng kim loại, và các bộ van bi điều khiển bằng khí nén/điện. Chúng tôi hỗ trợ các dịch vụ tính toán hệ số Cv và khớp mô-men xoắn bộ truyền động chuyên nghiệp cho van bi, kiểm soát chặt chẽ tổn thất áp suất đường ống và đảm bảo hoạt động ổn định của van trong nhiều điều kiện làm việc phức tạp. Sản phẩm của chúng tôi phục vụ các dự án xử lý nước, hóa chất, dầu khí, điện lực và công nghiệp tự động hóa trên toàn cầu với chất lượng ổn định và chi phí bảo trì thấp.
