Van bi là một trong những loại van điều khiển và đóng ngắt được sử dụng rộng rãi nhất trong các hệ thống công nghiệp hiện đại. Với cấu tạo hình cầu và đường dẫn dòng chảy thẳng, van bi mang lại khả năng vận hành nhanh chóng chỉ với một vòng quay, lực cản dòng chảy thấp, khả năng đóng ngắt kín đáng tin cậy và bảo trì đơn giản. Tuy nhiên, với hàng tá kiểu thiết kế, vật liệu thân van, cấp áp suất và giải pháp làm kín khác nhau, nhiều kỹ sư gặp khó khăn trong việc lựa chọn van bi phù hợp với môi chất quy trình cụ thể, điều kiện vận hành và ngân sách dự án. Hướng dẫn này sẽ phân tích tất cả các yếu tố quan trọng về cách chọn van bi phù hợp cho các ứng dụng công nghiệp để tránh hỏng hóc sớm, ngừng hoạt động ngoài kế hoạch và chi phí vận hành quá cao.

1. Xác nhận các thông số điều kiện hoạt động

Bước đầu tiên trong việc lựa chọn van bi là làm rõ các dữ liệu vận hành cốt lõi, điều này tạo nền tảng cho tất cả các quyết định cấu hình tiếp theo.

Môi chất làm việc: Nước, khí tự nhiên, hơi nước, dầu, dung môi hóa học, bùn, chất lỏng ăn mòn hoặc môi chất đông lạnh. Tính chất của môi chất quyết định vật liệu thân van, bộ phận điều chỉnh và đế van.

Áp suất vận hành: Áp suất danh nghĩa, áp suất ngắt tối đa và khả năng tăng áp đột ngột. Chọn cấp áp suất tương ứng (Class150, Class300, Class600, PN16, PN25, PN40, v.v.).

Nhiệt độ hoạt động: Nhiệt độ thấp, nhiệt độ bình thường, nhiệt độ trung bình hoặc nhiệt độ cao. Nhiệt độ là yếu tố trực tiếp quyết định loại vật liệu làm kín có thể sử dụng.

Yêu cầu về lưu lượng: Chỉ sử dụng cho chế độ đóng hoàn toàn hoặc điều chỉnh lưu lượng một phần. Van bi tiêu chuẩn được tối ưu hóa cho chế độ đóng/mở; van bi V-port phân đoạn được khuyến nghị sử dụng cho điều chỉnh lưu lượng.

Lưu lượng và kích thước ống: Chọn kích thước lỗ van phù hợp với đường kính ống; lựa chọn thiết kế van toàn phần hoặc van thu hẹp cho phù hợp.

2. Chọn kiểu thiết kế thân van bi

Van bi công nghiệp được chia thành nhiều kiểu thiết kế cấu trúc khác nhau cho các trường hợp sử dụng khác nhau:

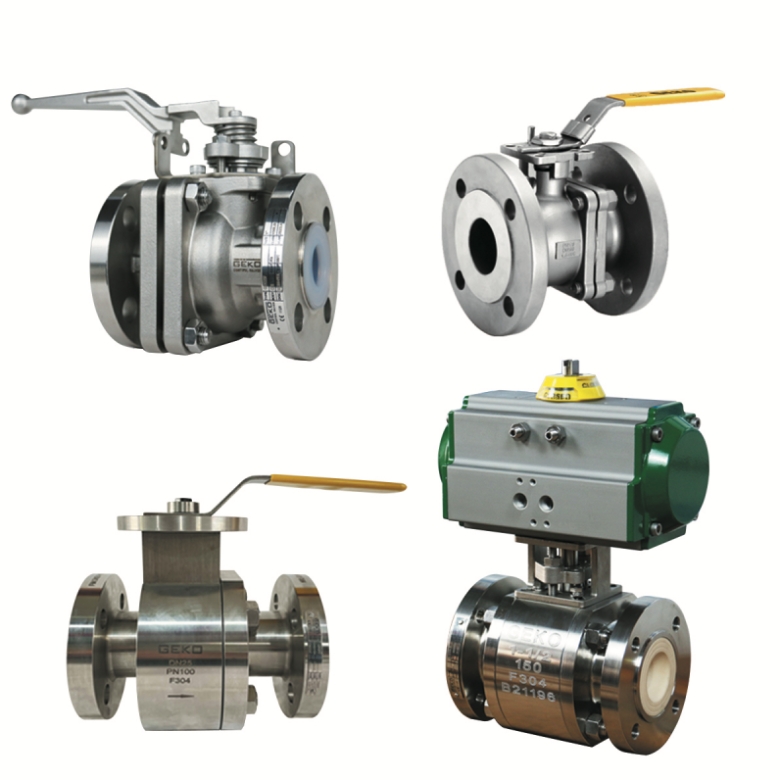

Van bi nổi

Cấu trúc hình cầu chỉ được đỡ bởi hai ghế ngồi. Thiết kế đơn giản, tiết kiệm chi phí. Thích hợp nhất cho đường ống áp suất thấp và trung bình. Được sử dụng rộng rãi trong xử lý nước, hệ thống sưởi ấm và đường ống hóa chất nói chung.

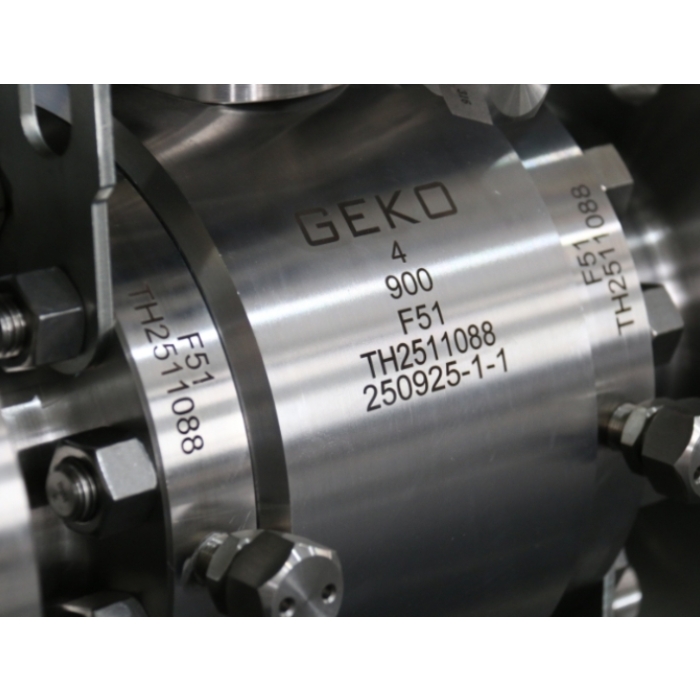

Van bi gắn trục xoay

Bi cầu cố định được đỡ bởi các trục quay trên và dưới. Ma sát mặt tiếp xúc thấp, hiệu suất tuyệt vời trong điều kiện áp suất cao và đường kính lớn. Lý tưởng cho việc truyền dẫn khí tự nhiên, đường ống trong nhà máy hóa dầu và nhà máy điện.

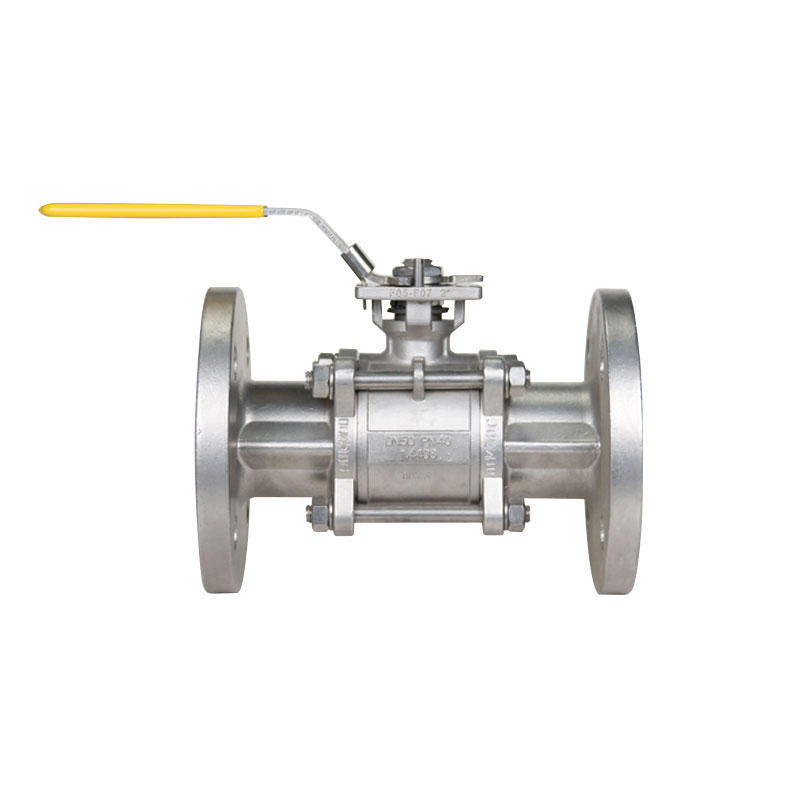

Van bi 3 mảnh

Cấu trúc thân van ba mảnh dạng mô-đun. Dễ dàng bảo trì trực tiếp mà không cần tháo toàn bộ van ra khỏi đường ống. Thích hợp cho các hệ thống cần bảo dưỡng thường xuyên, chẳng hạn như nhà máy chế biến thực phẩm và hóa chất tinh chế.

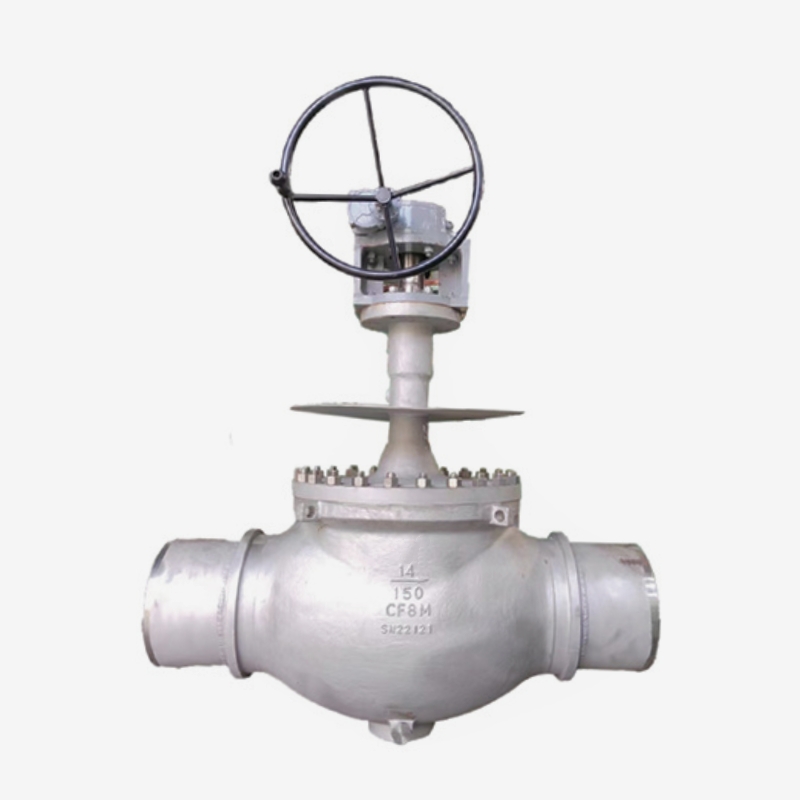

Van bi lắp đặt phía trên

Việc bảo trì có thể được thực hiện từ phía trên van mà không cần tháo rời các mặt bích, được sử dụng rộng rãi cho các đường ống ngầm và các trạm khí đốt tự nhiên.

3. Lựa chọn vật liệu thân xe và nội thất

Khả năng tương thích vật liệu với môi trường xử lý là rất quan trọng để ngăn ngừa ăn mòn, xói mòn và rò rỉ.

Thép cacbon WCB: Thích hợp cho hơi nước ở nhiệt độ cao, dầu thông thường và nước công nghiệp không ăn mòn; được sử dụng rộng rãi trong ngành điện và nhiệt điện.

Thép không gỉ SS304 / SS316: Dùng cho nước, axit yếu, kiềm và các môi trường hóa chất thông thường.

Thép hợp kim: Dùng cho điều kiện làm việc ở nhiệt độ cao, áp suất cao và môi trường có hydro.

Thép không gỉ song pha: Dùng cho môi trường nước biển, nước muối và môi trường ăn mòn mạnh.

4. Vật liệu ghế và gioăng

Vật liệu làm kín quyết định độ kín và phạm vi nhiệt độ hoạt động:

PTFE / RPTFE: Khả năng kháng hóa chất tuyệt vời, thích hợp cho môi trường dưới 200°C, môi trường sạch công nghiệp thông thường.

Nylon, PEEK: Khả năng chống mài mòn cao hơn, thích hợp cho các môi trường chứa các hạt rắn nhỏ.

Van bi kim loại-kim loại: Dùng cho môi trường chất lỏng và hơi nước ở nhiệt độ cao, áp suất cao, tốc độ cao, có khả năng tạo ra lớp đệm kín bằng kim loại.

5. Loại kết nối đầu cuối

Chọn phương pháp kết nối dựa trên việc lắp đặt, bảo trì và cấp áp suất:

Kết nối mặt bích: Dễ dàng tháo lắp, độ kín khít ổn định; thường dùng cho các đường ống công nghiệp kích thước lớn và áp suất cao.

Kết nối ren: Chủ yếu là các van cỡ nhỏ dùng cho đường ống phụ trợ áp suất thấp.

Mối hàn đối đầu/hàn ổ cắm: Hoàn hảo cho môi chất áp suất cao, nhiệt độ cao và nguy hiểm, không có nguy cơ rò rỉ.

6. Lựa chọn bộ truyền động

Việc vận hành thủ công hay tự động phụ thuộc vào thiết kế hệ thống:

Van bi điều khiển bằng tay (tay cầm/bánh răng): Đơn giản, chi phí thấp, được sử dụng cho các thao tác chuyển mạch không thường xuyên.

Van bi khí nén: Chuyển mạch nhanh, tùy chọn chống cháy nổ, là lựa chọn phổ biến nhất cho các quy trình công nghiệp tự động.

Van bi điện: Thích hợp cho các địa điểm không có khí nén, thuận tiện cho việc điều khiển từ xa bằng tín hiệu PLC.

Bộ truyền động thủy lực: Dùng cho van bi đường kính cực lớn và mô-men xoắn cao, chịu tải nặng.

7. Tài liệu tham khảo về các kịch bản ứng dụng chính

Đường ống phụ trợ nhà máy điện: Van bi thép carbon gắn trục, kết nối mặt bích, tùy chọn gioăng kim loại cho môi chất nhiệt độ cao.

Ngành xử lý nước: Van bi nổi bằng thép không gỉ, gioăng mềm PTFE.

Đường ống dẫn khí tự nhiên: Van bi kiểu trục xoay với thiết kế chống tĩnh điện và chống cháy.

Môi trường ăn mòn hóa học: Van bi bằng thép không gỉ SS316 hoặc thép song pha với gioăng mềm chống ăn mòn.

Ngành công nghiệp thực phẩm và đồ uống: Van bi bằng thép không gỉ vệ sinh với khớp nối kẹp

8. Các tính năng an toàn bổ sung quan trọng

Đối với điều kiện làm việc công nghiệp nguy hiểm, cần xem xét các cấu hình bổ sung:

Thiết kế chống cháy: Ngăn ngừa rò rỉ quy mô lớn trong trường hợp gioăng bị chảy do hỏa hoạn.

Thiết bị chống tĩnh điện: Xả tĩnh điện, tránh nguy cơ cháy nổ đối với môi trường dễ cháy.

Van chống bung: Ngăn van bị bật ra dưới áp suất bên trong.

Cơ cấu khóa: Khóa ở vị trí mở / khóa ở vị trí đóng để tránh thao tác sai.

Phần kết luận

Việc lựa chọn van bi công nghiệp phù hợp không chỉ đơn thuần là đáp ứng kích thước ống và định mức áp suất. Các kỹ sư cần đánh giá toàn diện môi chất làm việc, nhiệt độ, áp suất, thiết kế kết cấu, vật liệu, phương pháp kết nối và chế độ vận hành. Lựa chọn không phù hợp sẽ dẫn đến rò rỉ bên trong, kẹt vận hành, lão hóa gioăng nhanh và bảo trì thường xuyên.

GEKO cung cấp đầy đủ các loại van bi nổi, van bi trục xoay, van bi ba mảnh với cấu hình vật liệu đa dạng để đáp ứng nhu cầu tùy chỉnh của các nhà máy điện, hóa dầu, xử lý nước, hệ thống sưởi và công nghiệp khí đốt tự nhiên. Hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ lựa chọn van bi chuyên nghiệp cho các dự án công nghiệp của bạn.
