Van bi kiểu nổi so với van bi kiểu trục xoay: Cách chọn van bi phù hợp cho hệ thống của bạn

Khi lựa chọn van bi cho hệ thống đường ống công nghiệp, một trong những quyết định kỹ thuật quan trọng nhất là chọn giữa van bi nổi và van bi gắn trục. Mặc dù cả hai đều thuộc dòng van bi xoay ¼ vòng và mang lại khả năng đóng kín tuyệt đối, nhưng cơ chế đỡ bi của chúng tạo ra những khác biệt lớn về khả năng chịu áp suất, phạm vi kích thước, mô-men xoắn vận hành, tuổi thọ và tổng chi phí dự án. GEKO Valve sản xuất cả hai thiết kế này cho các ngành công nghiệp dầu khí, hóa dầu, điện lực, xử lý nước và chế biến. Hiểu rõ nguyên lý hoạt động cốt lõi, ưu điểm và nhược điểm của chúng giúp các kỹ sư tránh được những sự cố do lựa chọn sai và giảm chi phí bảo trì dài hạn.

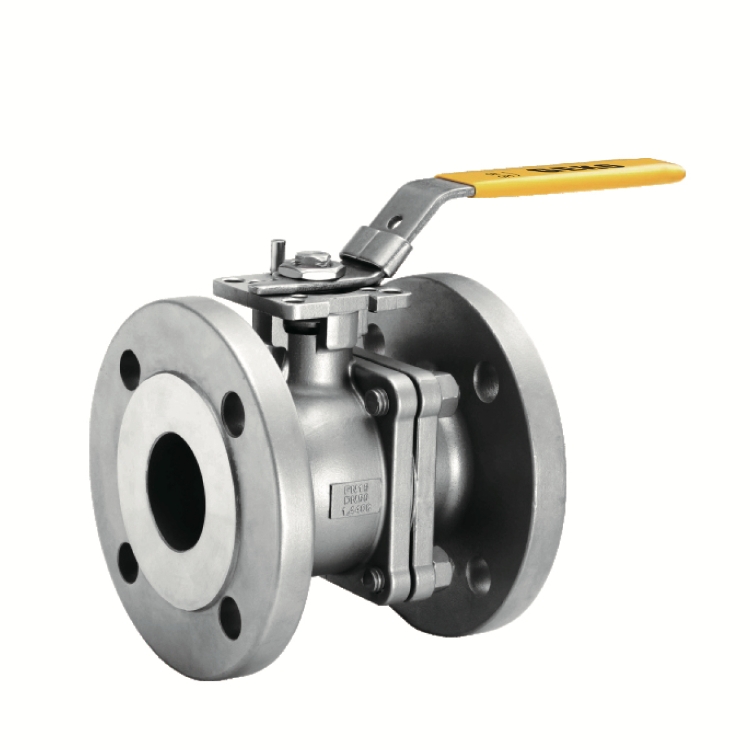

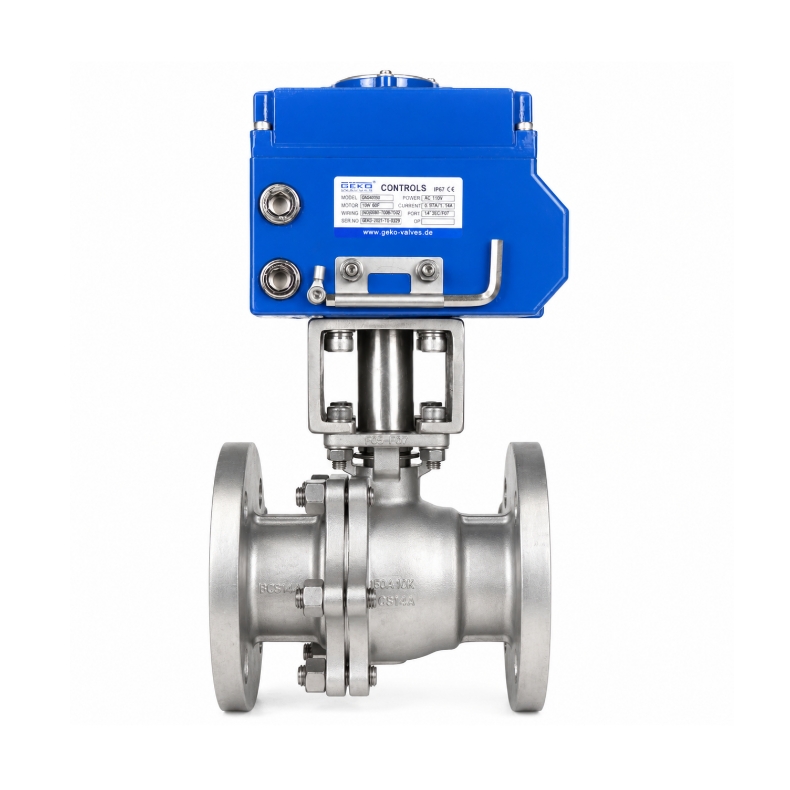

Van bi nổi là gì?

Trong van bi nổi, quả cầu không được khóa cơ học từ phía dưới. Nó được giữ ở vị trí hoàn toàn nhờ lực nén của hai vòng đệm. Khi van đóng, áp suất đường ống đẩy quả cầu nhẹ về phía vòng đệm phía hạ lưu để tạo ra một lớp bịt kín chặt chẽ nhờ lực hỗ trợ.

• - Cấu trúc bên trong đơn giản với ít linh kiện.
• - Hiệu suất làm kín được cải thiện khi áp suất làm việc tăng trong phạm vi cho phép.
• - Hiệu quả về chi phí cho các ứng dụng công nghiệp thông thường
• - Mô-men xoắn vận hành tăng đáng kể dưới áp suất cao; áp suất cao có thể gây quá tải và làm hỏng các gioăng mềm.

Phạm vi ứng dụng điển hình: Kích thước nhỏ đến trung bình lên đến DN150 (6 inch), cấp áp suất thấp đến trung bình (Cấp 150-300). Được sử dụng rộng rãi trong đường ống dẫn nước, xử lý hóa chất nói chung và đường ống xử lý áp suất trung bình.

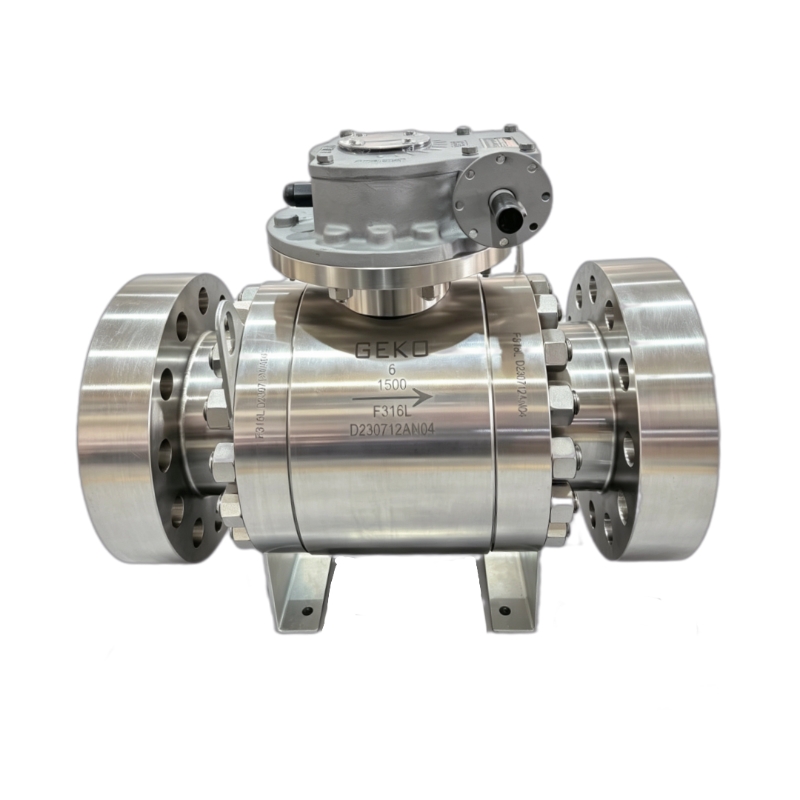

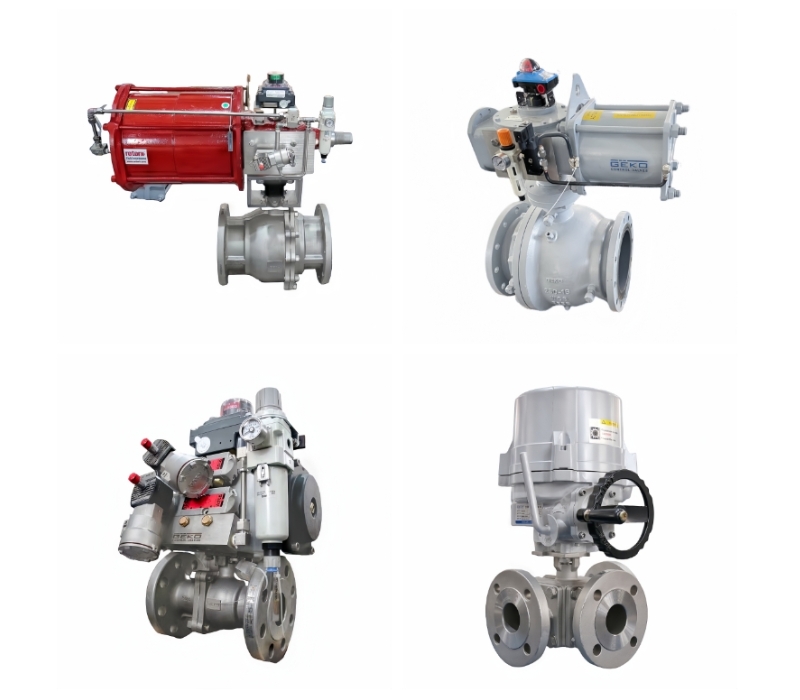

Van bi gắn trục là gì?

Van bi kiểu trục xoay có một quả cầu được cố định bởi thân trên và trục xoay phía dưới. Quả cầu không thể dịch chuyển dưới áp suất chất lỏng. Việc làm kín được thực hiện bằng các vòng đệm lò xo ép vào bề mặt quả cầu cố định, độc lập với áp suất đường ống.

• - Bi cầu chịu tải trọng áp lực thông qua trục quay thay vì qua đế van.
• - Mô-men xoắn vận hành thấp ổn định ngay cả ở áp suất cao, rất phù hợp cho hệ thống truyền động khí nén hoặc điện.
• - Hoạt động đáng tin cậy trong điều kiện đường kính lớn và áp suất cao; bảo vệ các vòng đệm khỏi bị nén quá mức.
• - Cấu trúc phức tạp hơn, chi phí đầu tư ban đầu cao hơn so với loại nổi.

Phạm vi ứng dụng điển hình: Đường ống có đường kính lớn, áp suất cao cấp 600 trở lên, vận hành theo chu kỳ thường xuyên. Các ứng dụng chính bao gồm đường ống dẫn dầu khí, các tổ máy lọc dầu, hệ thống xử lý của nhà máy điện và dịch vụ cách ly quan trọng.

So sánh lõi: Van bi kiểu nổi so với van bi kiểu trục xoay

• - Giá đỡ bi: Kiểu treo – chỉ được đỡ bởi các đế; Kiểu gắn trục – được đỡ bởi thân và trục đỡ phía dưới.
• - Nguyên lý làm kín: Kiểu nổi – áp suất đẩy viên bi vào ghế phía hạ lưu; Kiểu gắn trục – các ghế được lò xo đẩy về phía viên bi cố định.
• - Kích thước tối ưu: Lắp đặt kiểu nổi: DN15‑DN150; Lắp đặt kiểu trục xoay: DN50 trở lên, cho đến các kích thước lỗ lớn.
• - Khả năng chịu áp suất: Kiểu nổi: áp suất thấp-trung bình; Kiểu gắn trục: áp suất trung bình-cao và cực cao.
• - Mô-men xoắn vận hành: Kiểu nổi: mô-men xoắn tăng theo áp suất; Kiểu gắn trục: mô-men xoắn thấp và ổn định
• - Khả năng tự động hóa: Kiểu nổi: khả thi ở áp suất trung bình; Kiểu gắn trục: thích hợp cho các hệ thống áp suất cao tự động.
• - Mức chi phí: Hệ thống treo nổi: chi phí mua thấp hơn; Hệ thống treo gắn trục: chi phí ban đầu cao hơn, chi phí bảo trì vòng đời thấp hơn.

Hướng dẫn lựa chọn: Khi nào nên chọn van bi nổi

Hãy chọn van bi nổi nếu dự án của bạn đáp ứng hầu hết các điều kiện dưới đây:

• - Kích thước danh nghĩa ≤ DN150 (6 inch)
• - Áp suất làm việc nằm trong phạm vi áp suất thấp đến trung bình (Loại 150-300)
• - Môi chất xử lý đa dụng: nước, hóa chất nhẹ, khí nén
• - Vận hành thủ công hoặc tự động hóa dưới áp lực vừa phải
• - Dự án chú trọng đến chi phí linh kiện cạnh tranh với các yêu cầu độ tin cậy tiêu chuẩn.

Hướng dẫn lựa chọn: Khi nào nên chọn van bi gắn trục

Hãy lựa chọn van bi gắn trục xoay cho những điều kiện làm việc khắc nghiệt này:

• - Đường ống có đường kính lớn ≥ DN200
• - Dịch vụ áp suất cao: Loại 600, loại 900 và các mức áp suất cao hơn
• - Hệ thống điều khiển tự động bằng khí nén hoặc điện
• - Chu kỳ đóng mở thường xuyên, nhiệm vụ cách ly an toàn nghiêm ngặt
• - Vận chuyển dầu khí, nhà máy lọc dầu, nhà máy điện và quy trình hóa chất công nghiệp nặng
• - Trường hợp áp suất cao không được tạo ra mô-men xoắn vận hành quá mức hoặc làm hỏng các gioăng làm kín.

Những sai lầm thường gặp trong quá trình lựa chọn nhân tố cần tránh

Nhiều sự cố trong thực tế xảy ra do cấu trúc van bi không phù hợp với điều kiện làm việc thực tế. Van bi nổi được sử dụng cho đường ống áp suất cao, đường kính lớn sẽ tạo ra mô-men xoắn quá mức, gây biến dạng gioăng và nguy cơ rò rỉ. Mặc dù van gắn trục xoay về mặt kỹ thuật có thể hoạt động cho đường ống áp suất thấp, đường kính nhỏ, nhưng chúng lại làm tăng thêm chi phí không cần thiết. Luôn luôn đánh giá kích thước, áp suất, yêu cầu điều khiển và môi chất trước khi quyết định loại van.

Phần kết luận

Không có thiết kế nào được coi là “tốt hơn” một cách tuyệt đối giữa van bi kiểu nổi và van bi kiểu trục xoay; sự lựa chọn đúng đắn hoàn toàn phụ thuộc vào kích thước đường ống, áp suất hoạt động, chế độ truyền động, đặc tính môi chất và ngân sách dự án. Van bi kiểu nổi mang lại hiệu suất đơn giản, tiết kiệm cho các đường ống công nghiệp thông thường có kích thước nhỏ, áp suất trung bình. Van bi kiểu trục xoay vượt trội trong các hệ thống đường ống lớn, áp suất cao và các hệ thống xử lý tự động quan trọng, cung cấp mô-men xoắn ổn định và tuổi thọ cao. GEKO Valve cung cấp cả van bi kiểu nổi và van bi kiểu trục xoay với nhiều cấp áp suất, vật liệu thân van và tùy chọn truyền động khác nhau để phù hợp với các yêu cầu dự án công nghiệp đa dạng.
