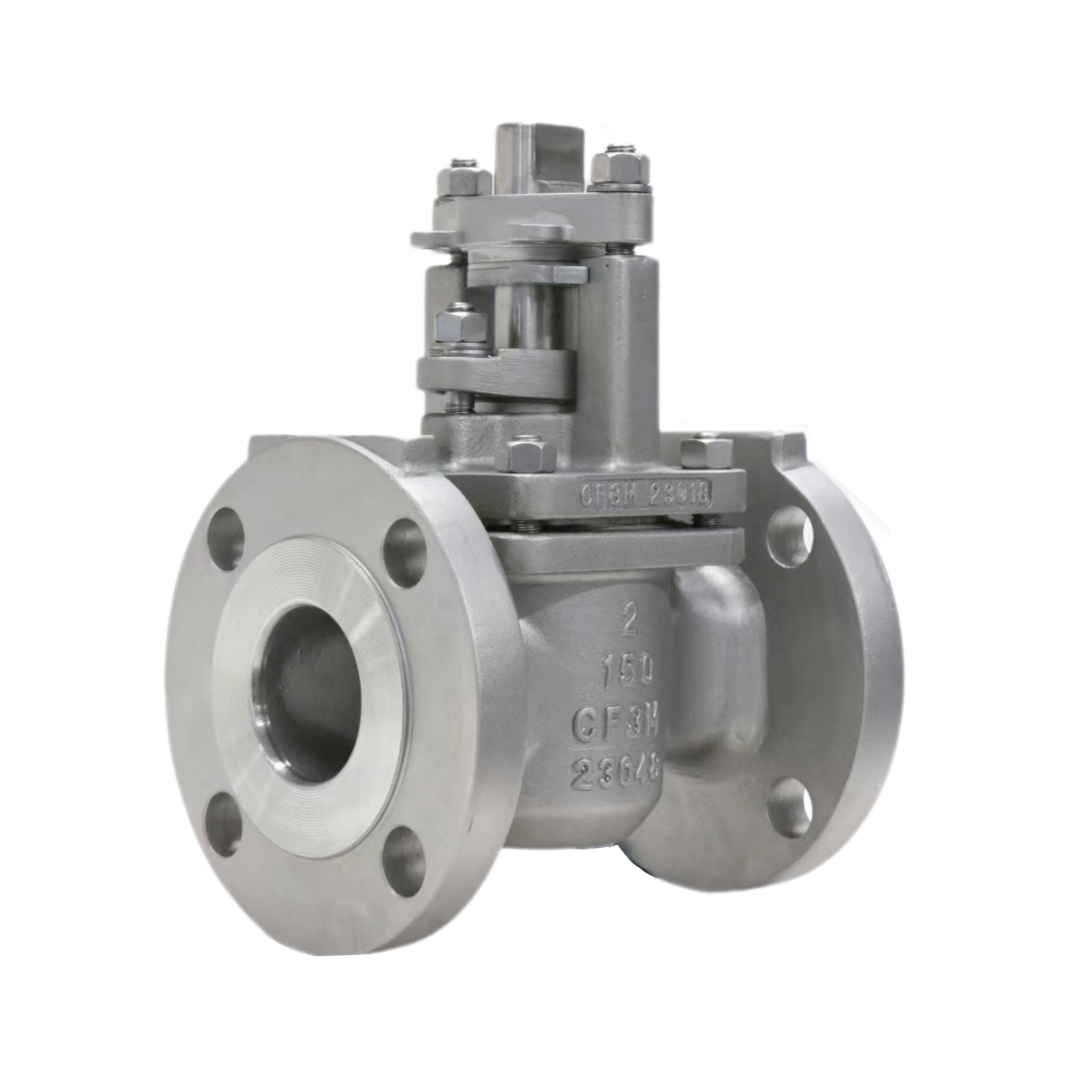

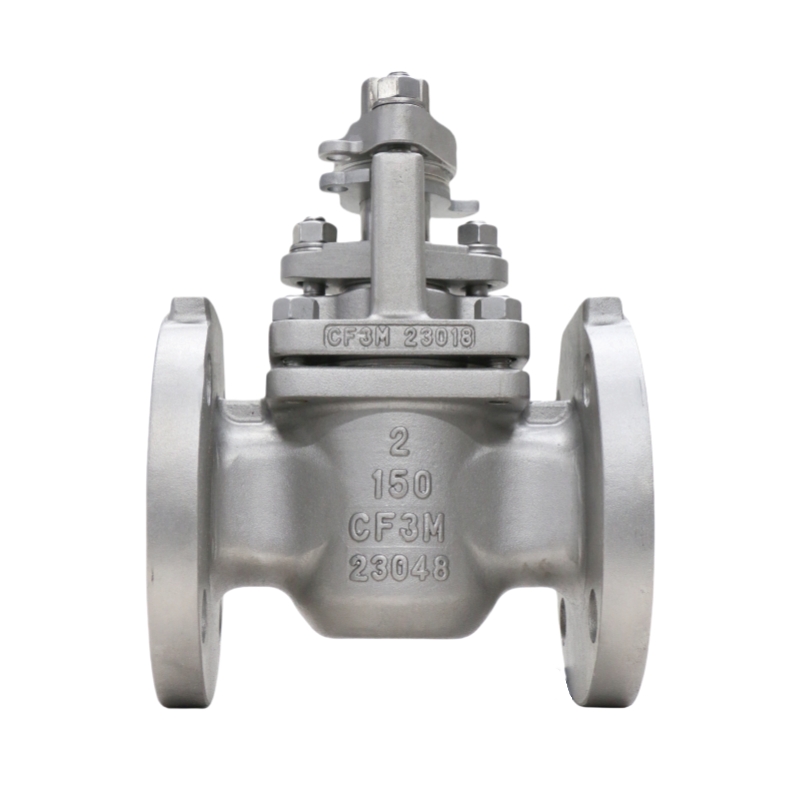

Van nút lót PTFE với hệ thống bảo vệ trục kép là giải pháp van nút công nghiệp chịu tải nặng được thiết kế để hoạt động lâu dài, ít bảo trì trong các hệ thống xử lý hóa chất ăn mòn, bùn và nhiệt tuần hoàn. Được trang bị lớp lót PTFE bao phủ toàn bộ và hệ thống bảo vệ trục kép độc lập, van này giúp loại bỏ các sự cố ngừng hoạt động ngoài kế hoạch, giảm chi phí sửa chữa và mang lại tuổi thọ cao hơn so với van bi hoặc van cổng.
Van nút bôi trơn lót PTFE | Van nút công nghiệp kín kép
| |
Phạm vi kích thước Ống NPS từ 1/2" đến 24" (DN15 đến DN600), kích thước lớn hơn lên đến DN600 có sẵn theo yêu cầu. | Các tùy chọn vật liệu thân xe Thép cacbon (WCB), Thép không gỉ (CF8, CF8M, CF3, CF3M), Thép không gỉ song pha (4A/5A), Hợp kim 20, Hastelloy®, Monel®, Inconel®, Titan |
Phạm vi nhiệt độ -50°F đến +650°F (-46°C đến +343°C), phạm vi nhiệt độ mở rộng hơn có thể đạt được với các hợp kim đặc biệt. | Vật liệu thân/trục Thép không gỉ song pha ASTM A479 Gr. 316, tùy chọn 17-4PH, lớp phủ ma sát thấp. |
Áp suất làm việc tối đa cho phép ASME Loại 150 & 300, PN16, PN25, PN40 | Ghế & Gioăng RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Kim loại-kim loại |
Vật liệu nút cắm ASTM A351 Gr. CF8M, có thể phủ lớp cứng/lớp phủ bảo vệ (ENP, Stellite®, Cr-Carbide) | Xếp hạng tắt Loại VI, tùy chọn van đóng kín hoàn toàn. |
Phương pháp vận hành Cần gạt, Bộ truyền động bánh răng, Bộ truyền động khí nén, Bộ truyền động điện, Nền tảng ISO 5211 | Kiểu dáng thân xe & Cổng kết nối 2 chiều (thẳng), 3 chiều (hình chữ L hoặc chữ T), đường kính lớn hoặc đường kính nhỏ |
Tiêu chuẩn thiết kế ASME B16.34, API 608, MSS-SP-72 | Tiêu chuẩn kết nối đầu cuối Mặt bích: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Kiểm tra và thử nghiệm Kiểm tra áp suất và rò rỉ theo tiêu chuẩn API 598, ISO 5208. Các phương pháp kiểm tra không phá hủy tùy chọn: Chụp X-quang, Siêu âm, Kiểm tra hạt từ tính | Kích thước trực tiếp ASME B16.10, ISO 5752
|
Đặc điểm thiết kế đặc biệt Khả năng làm kín hai chiều, mô-men xoắn vận hành thấp, nhiều tùy chọn vị trí van, lưu lượng dòng chảy toàn đường kính, cơ cấu truyền động dạng mô-đun, khả năng chống ăn mòn và mài mòn, tuổi thọ cao. | Ứng dụng Đường ống dẫn dầu khí, chế biến hóa dầu, hệ thống xử lý nhiên liệu, cấp nước và xử lý nước thải đô thị, nhà máy hóa chất, sản xuất điện năng. |
Thông số kỹ thuật
- Kích thước: 1/2"‑24"
- Vật liệu lót: PTFE nguyên chất / PTFE pha than chì
- Thân máy: Các tùy chọn vật liệu thép carbon, thép không gỉ và hợp kim.
- Phương thức vận hành: Cần gạt tay, vận hành bằng bánh răng, vận hành bằng khí nén hoặc vận hành tự động bằng điện.
- Mức độ kiểm soát rò rỉ bên ngoài có thể được tùy chỉnh theo yêu cầu.
Nguyên tắc thiết kế cốt lõi

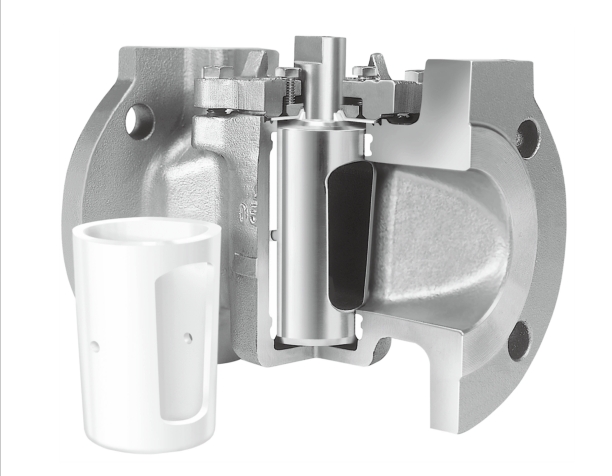

Lớp lót PTFE (Polytetrafluoroethylene) có chu vi lớn tạo thành lớp bịt kín chính.
Bề mặt này mang lại hiệu suất làm kín vượt trội hơn nhiều so với các van bi hoặc van cổng tiêu chuẩn.
Đặc tính ma sát thấp của lớp lót PTFE mang lại khả năng tự bôi trơn sẵn có.
Phích cắm có thể hoạt động trơn tru ngay cả sau khi đã được mở hoặc đóng hoàn toàn trong một thời gian.
khoảng thời gian dài.
Hai hệ thống niêm phong độc lập được áp dụng để cung cấp khả năng bảo vệ kép.
Chống rò rỉ từ bên ngoài. Vòng PTFE thứ cấp tạo thêm một lớp bảo vệ.
Cơ chế bảo vệ gioăng trục, lý tưởng cho điều kiện làm việc khắc nghiệt với chu kỳ nhiệt độ thay đổi.
Vòng đệm lò xo động duy trì lực nén ổn định và không đổi lên gioăng.
các vòng đệm để bù đắp cho sự thay đổi giãn nở-co lại do nhiệt trong quá trình sử dụng lặp đi lặp lại
Dịch vụ chu trình nhiệt. Các cổng giám sát phun tùy chọn có sẵn trên...
lớp niêm phong ngoài cùng chính trên cùng.
Thuận lợi:
- Giảm thời gian ngừng hoạt động ngoài kế hoạch: Thay thế van bi và van cổng bằng van nút lót GEKO giúp giảm đáng kể tổn thất sản xuất và chi phí bảo trì.
- Điều chỉnh đơn giản tại chỗ: Hiệu suất làm kín lâu dài có thể được khôi phục nhanh chóng bằng cách điều chỉnh bu lông gắn trên đỉnh, mà không cần tháo rời toàn bộ van.
- Bảo vệ chống rò rỉ hai lớp: Hai lớp niêm phong độc lập giúp ngăn chặn hiệu quả sự rò rỉ môi chất ra môi trường.
- Ống lót tự bôi trơn ma sát thấp: Giúp bugi quay trơn tru sau thời gian dài không hoạt động.
Không có nguy cơ kẹt đối với các vòng lặp ít được vận hành.
- Hiệu suất lâu dài, tiết kiệm chi phí: Cân bằng giữa chi phí mua ban đầu và tuổi thọ kéo dài.
Chu kỳ dịch vụ, mang lại lợi ích kinh tế lâu dài vượt trội.
Các phiên bản và tùy chọn có sẵn
- Van đóng/mở tiêu chuẩn lót PTFE
- Van cắm chịu chu kỳ nhiệt độ khắc nghiệt với gioăng làm kín có thể thu vào được cấp bằng sáng chế
- Van nút lấy mẫu trọng lực dùng cho hệ thống lấy mẫu chất rắn và chất lỏng số lượng lớn
- Van nút có lớp lót chịu áp suất cao loại 600, cấu hình nhiều cổng theo yêu cầu.
