Đầu cắm GEKO có vỏ bọc dạng lồng Van có lớp lót PTFE bảo vệ, thiết kế điều tiết bằng kim loại, lý tưởng cho các ứng dụng chất lỏng tốc độ cao như bùn, nước muối, axit photphoric và các chất lỏng ăn mòn khác. Kích thước từ 1 đến 16 inch, thân van bằng thép carbon/thép không gỉ.

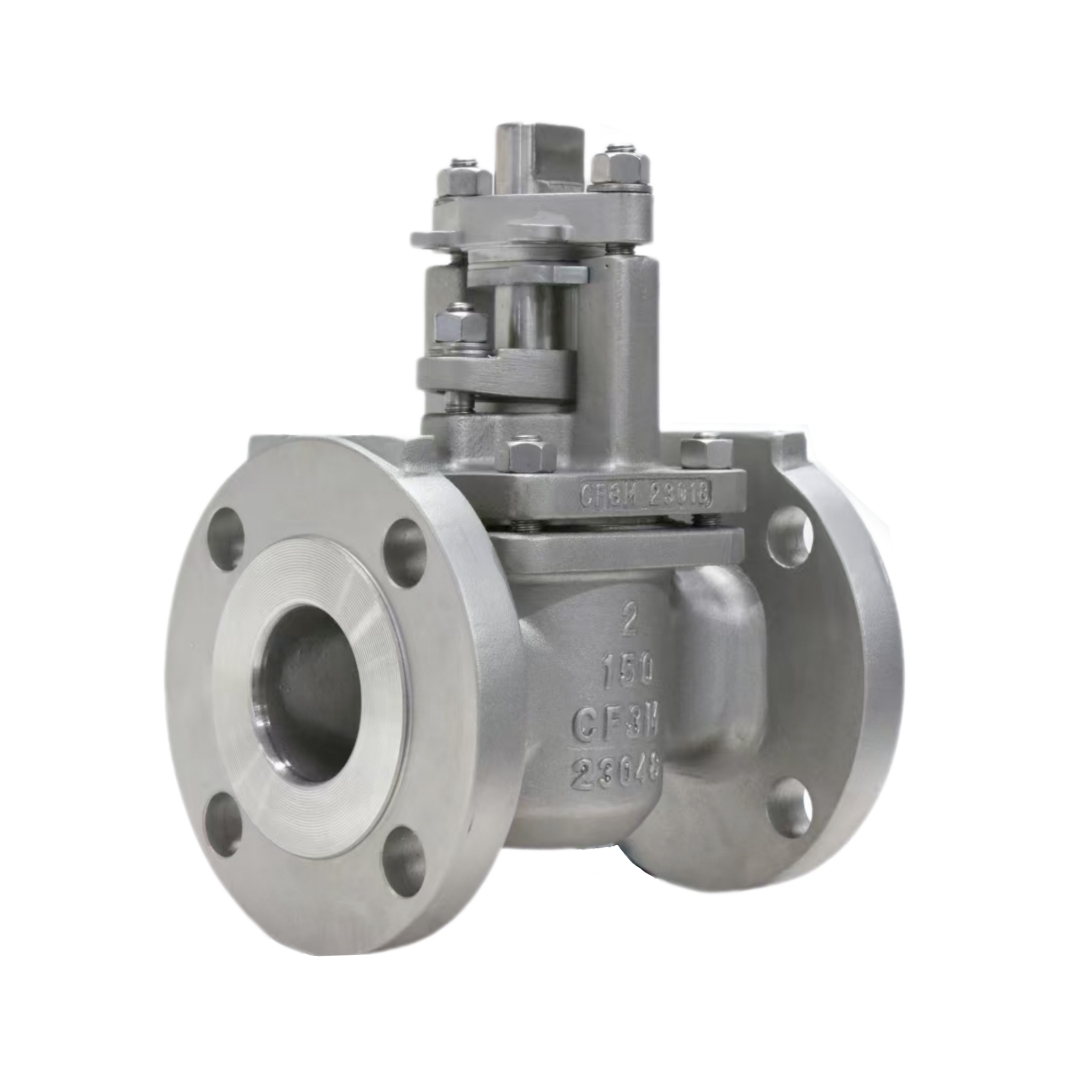

Van nút bảo vệ bằng ống lồng, lót PTFE, van điều tiết kim loại-kim loại - Van GEKO
| |
Phạm vi kích thước Ống ren NPS từ 1/2" đến 12" (DN15 đến DN300), kích thước lớn hơn lên đến DN600 có sẵn theo yêu cầu. | Các tùy chọn chất liệu thân xe Thép cacbon (WCB), Thép không gỉ (CF8, CF8M, CF3, CF3M), Thép không gỉ song pha (4A/5A), Hợp kim 20, Hastelloy®, Monel®, Inconel®, Titan |
Phạm vi nhiệt độ -50°F đến +650°F (-46°C đến +343°C), phạm vi nhiệt độ mở rộng hơn có thể đạt được với các hợp kim đặc biệt. | Vật liệu thân/trục Thép không gỉ song pha ASTM A479 Gr. 316, tùy chọn 17-4PH, lớp phủ ma sát thấp. |
Áp suất làm việc tối đa cho phép ASME Loại 150 & 300, PN16, PN25, PN40 | Ghế & Gioăng RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, Kim loại-kim loại |
Vật liệu nút cắm ASTM A351 Gr. CF8M, có thể phủ lớp cứng/lớp phủ bảo vệ (ENP, Stellite®, Cr-Carbide) | Xếp hạng tắt Loại VI, tùy chọn van đóng kín hoàn toàn. |
Phương pháp vận hành Cần gạt, Bộ truyền động bánh răng, Bộ truyền động khí nén, Bộ truyền động điện, Nền tảng ISO 5211 | Kiểu dáng thân xe & Cổng kết nối 2 chiều (thẳng), 3 chiều (hình chữ L hoặc chữ T), đường kính lớn hoặc đường kính nhỏ |
Tiêu chuẩn thiết kế ASME B16.34, API 608, MSS-SP-72 | Tiêu chuẩn kết nối đầu cuối Mặt bích: ASME B16.5 (RF/RTJ), DIN EN1092 PN16/25/40 |
Kiểm tra và thử nghiệm Kiểm tra áp suất và rò rỉ theo tiêu chuẩn API 598, ISO 5208. Các phương pháp kiểm tra không phá hủy tùy chọn: Chụp X-quang, Siêu âm, Kiểm tra hạt từ tính | Kích thước trực tiếp ASME B16.10, ISO 5752
|
Đặc điểm thiết kế đặc biệt Khả năng làm kín hai chiều, mô-men xoắn vận hành thấp, nhiều tùy chọn vị trí van, lưu lượng dòng chảy toàn đường kính, cơ cấu truyền động dạng mô-đun, khả năng chống ăn mòn và mài mòn, tuổi thọ cao. | Ứng dụng Đường ống dẫn dầu khí, chế biến hóa dầu, hệ thống xử lý nhiên liệu, cấp nước và xử lý nước thải đô thị, nhà máy hóa chất, sản xuất điện năng. |
- Kích thước: 1-16 inch
- Chất liệu thân máy: Thép carbon / Thép không gỉ hoặc các chất liệu khác
- Vật liệu nút cắm & khung: CD4-MCU
- Bộ phận làm kín: Lớp lót PTFE
Van nút bọc lồng GEKO là một loại van nút có lớp lót được thiết kế đặc biệt.
Được thiết kế để mang lại khả năng điều tiết đáng tin cậy và khả năng đóng ngắt hoàn toàn.
trong điều kiện hoạt động ăn mòn, tốc độ cao và có chứa bùn. Được trang bị
Với một lớp vỏ bảo vệ bằng kim loại được lắp đặt trên phích cắm, thiết kế độc đáo này
Bảo vệ lớp lót PTFE khỏi sự ăn mòn nghiêm trọng trong quá trình van điều tiết.
trong điều kiện hoạt động có độ giảm áp suất cao.

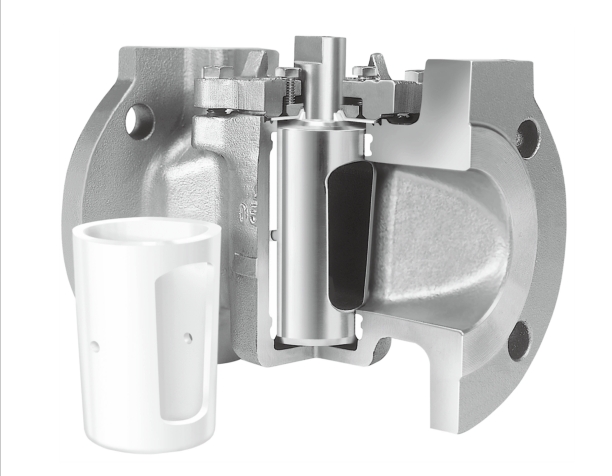

Nguyên tắc thiết kế
Ống lồng kim loại được gắn chặt vào phích cắm, khóa cố định tại chỗ.
Có một chốt được hàn vào đáy thân van. Các ổ bi được lắp trên lồng.
duy trì khoảng cách được kiểm soát giữa lồng và phích cắm, cho phép hoạt động trơn tru,
Sự quay tự do của phích cắm trong quá trình hoạt động. Trong quá trình điều tiết, hiện tượng làm kín xảy ra.
tiếp xúc kim loại với kim loại giữa lồng và thân; trong khi cơ chế ngắt hoàn toàn cung cấp
Gioăng làm kín giữa kim loại và lớp lót PTFE. Lồng bảo vệ vật lý cho lớp PTFE.
lớp lót được bảo vệ khỏi tác động trực tiếp và sự xói mòn do chất lỏng trong quá trình chuyển động nhanh gây ra.
Van nút bảo vệ bằng ống lồng có thiết kế độc đáo
Khả năng chống ăn mòn tuyệt vời — Bộ phận làm kín lót PTFE có thể xử lý nhiều loại môi trường hóa chất ăn mòn mạnh.
Dịch vụ xử lý bùn bền bỉ — Tối ưu hóa cho các chất lỏng trong quy trình có chứa chất mài mòn và chất rắn lơ lửng.
Van cắm kiểu lồng GEKO với lớp bảo vệ bằng ống PTFE.
