Các Van bi kim loại kín dòng GKPV là van kim loại hiệu suất cao được thiết kế cho các ứng dụng công nghiệp đòi hỏi khả năng đóng mở chính xác, khả năng chịu áp suất cao và tuổi thọ cao.
Được sản xuất với thân bằng thép rèn và các linh kiện bên trong được thiết kế chính xác, van này đảm bảo độ bền vượt trội và tính toàn vẹn của lớp đệm ngay cả trong điều kiện nhiệt độ và áp suất khắc nghiệt.
Thiết kế cơ khí mạnh mẽ, cấu trúc ghế tiên tiến và cơ chế khóa trục tích hợp khiến nó trở nên lý tưởng cho các ngành công nghiệp như dầu khí, hóa dầu, phát điện và lọc dầu.
Van bi kín cứng dòng GKPV – Thiết kế đế kim loại hiệu suất cao cho áp suất và nhiệt độ cực cao
| |
Phạm vi kích thước DN15 đến DN600 (½" đến 24"), có sẵn các kích thước tùy chỉnh khác | Vật liệu thân máy Thép cacbon rèn / Thép không gỉ (A105, F304, F316, F51) |
Phạm vi nhiệt độ -29°C đến +600°C (-20°F đến +1112°F) | Vật liệu thân Thép không gỉ (410 / 17-4PH / 316SS) có lớp phủ chống mài mòn hoặc ma sát thấp |
Áp suất làm việc tối đa cho phép ASME Class 1500 / 3100 / 4500 (tùy thuộc vào vật liệu và kích thước) | Bề mặt ghế và niêm phong Niêm phong kim loại với kim loại bằng lớp phủ HVOF Chromium Carbide hoặc Inconel 718 |
Thiết kế thân cây Thân khóa kép có cấu trúc chống nổ, căn chỉnh bộ truyền động chính xác | Đóng gói & Tuyến Hộp nhồi sâu với lớp đệm Chesteron 0,125" và vòng chống đùn kép |

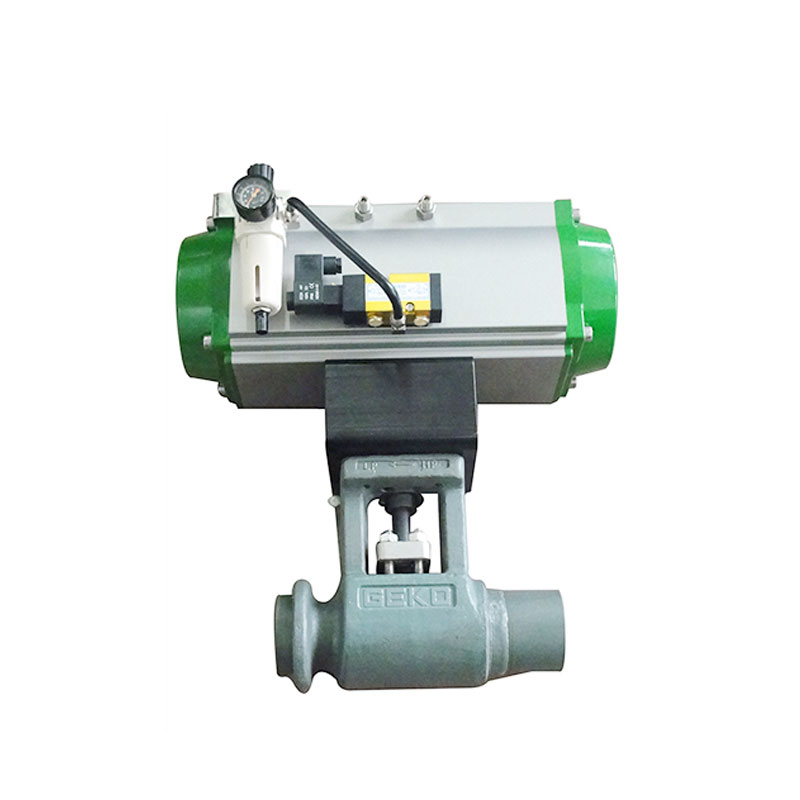

Loại lớp phủ Lớp phủ liên kết kim loại HVOF (tiêu chuẩn cho Lớp 3100/4500, tùy chọn cho Lớp 1500) | Phương pháp hoạt động Thủ công (Đòn bẩy / Bánh răng), Khí nén, Thủy lực hoặc Điện |
Các tính năng thiết kế đặc biệt Thiết bị khóa tích hợp trên tay cầm, khối dừng cơ học để quay chính xác, mặt bích lắp rèn, trục ổ trục đẩy tích hợp, không gian đóng gói rộng hơn để dễ bảo trì | Tiêu chuẩn kết nối cuối Hàn ổ cắm: ASME B16.11 |
Tiêu chuẩn Thiết kế & Sản xuất ASME B16.34, MSS SP-101, Kiểm tra API 598 / ISO 5208, NACE MR0175 (tùy chọn) | Ứng dụng Đường ống dẫn dầu khí, Nhà máy hóa dầu, Phát điện, Đơn vị lọc dầu, Đường ống hơi nước và Hệ thống xử lý nhiệt độ cao |
Kiểm tra & Kiểm định Kiểm tra áp suất và rò rỉ theo API 598 / ISO 5208 | Điểm nổi bật chính Độ kín cao dưới áp suất và nhiệt độ cao, chống ăn mòn và mài mòn, căn chỉnh bộ truyền động chính xác, bảo trì dễ dàng, tuổi thọ cao |
Van bi kín cứng dòng GKPV được thiết kế cho nhiệt độ cao,
áp suất cao và điều kiện dịch vụ mài mòn, nơi mà các chất mềm thông thường
van cố định không thể hoạt động đáng tin cậy.
Van kim loại này có khả năng đóng chặt, chống mài mòn tuyệt vời và
tuổi thọ hoạt động lâu dài trong các ứng dụng đòi hỏi khắt khe như đường ống dẫn dầu và khí đốt,
hệ thống lọc dầu, nhà máy hóa chất và đơn vị phát điện.
Thân bằng thép rèn, thân được chế tạo chính xác và lớp phủ HVOF
bề mặt đảm bảo hiệu suất nhất quán ngay cả dưới nhiệt độ tuần hoàn và
ứng suất cơ học.
Thiết kế van kết hợp độ bền cơ học cao, lắp đặt bộ truyền động ổn định,
và cấu trúc niêm phong bền bỉ giúp duy trì tính toàn vẹn trong suốt thời gian sử dụng lâu dài.
- Thiết bị khóa trên khớp tay cầm – Cung cấp vị trí đóng/mở chính xác và đảm bảo hoạt động an toàn.
- Định vị cơ học với vít chặn có thể điều chỉnh – Mô-men xoắn của bộ truyền động được truyền trực tiếp qua trục đến khối chặn, đảm bảo bi quay chính xác và ngăn ngừa bộ truyền động bị lệch.
- Mặt bích lắp tích hợp – Đảm bảo lắp đặt bộ truyền động ổn định, không bị lỏng lẻo hoặc lệch giữa giá đỡ và thân van.
- Thiết kế thân khóa đôi – Cho phép kết nối đáng tin cậy và thuận tiện với hộp số, bộ truyền động khí nén, thủy lực hoặc điện.
- Ống lót trục khuỷu có lớp phủ chống mài mòn – Ngăn ngừa hiện tượng thổi trục khuỷu và cung cấp sự căn chỉnh hướng tâm để vận hành trơn tru.
- Dấu căn chỉnh đơn – Được gia công trên thân và ống lót để chỉ ra vị trí bi và hướng dòng chảy chính xác.
- Gioăng hai mảnh với lò xo chịu tải trọng động – Duy trì tính toàn vẹn của phớt trong khi vẫn đảm bảo khoảng hở điều chỉnh vừa đủ. Bu lông và đai ốc bằng thép không gỉ 316SS chống ăn mòn với lớp phủ chống ma sát và lò xo hợp kim Inconel là trang bị tiêu chuẩn.
- Ống lót tuyến gia công – Cung cấp kết nối chặt chẽ liên tục giữa thân
và buồng đóng gói, ngăn ngừa hiện tượng đùn và duy trì sự thẳng hàng.
- Thiết kế hộp nhồi sâu – Được trang bị hộp đựng Chesteron 0,125” và lớp chống sốc kép
vòng đùn cho khả năng bịt kín đáng tin cậy trong thời gian dài.
- Vòng chống đùn kim loại – Giảm thêm sự biến dạng của vật liệu đóng gói dưới áp suất cao.
- Thiết kế thân cổ tích hợp – Bảo vệ van trong quá trình xử lý nhiệt sau hàn (PWHT).
- Vây vai hạ lưu và vây tỏa nhiệt – Tản nhiệt hiệu quả và đánh dấu
ranh giới dải nhiệt trong quá trình PWHT.
- Thiết kế ghế vừa vặn với nhiễu đã được chứng minh – Đạt tiêu chuẩn ASME Class 1500 (410SS/HVOF CrC),
và lên đến Lớp 3100/4500 (Inconel 718/S&F CrC).
- Cổng bi mở rộng – Cho phép giãn nở nhiệt nhanh mà không để lộ phần đế
bề mặt ở mức trung bình, kéo dài tuổi thọ ghế.
- Vật liệu bi và ghế phù hợp – Cùng một chất nền và lớp phủ để đảm bảo
tỷ lệ giãn nở nhiệt giống hệt nhau và độ kín đáng tin cậy.
- Thân van rèn – Cung cấp khả năng chịu áp suất và cơ học vượt trội
sức mạnh.
- Khu vực đóng gói mở rộng – Tạo điều kiện thuận lợi cho việc điều chỉnh đóng gói và
thay thế trong khi vẫn duy trì sự căn chỉnh chính xác của thân.
- Trục ổ trục đẩy tích hợp – Có lớp phủ chống mài mòn và trong suốt
dấu hiệu đóng/mở, chịu được tải trọng trục cao mà không bị biến dạng.
- Kết nối thân được lắp chính xác – Gắn chặt vào bên trong
hỗ trợ lỗ bích để tăng cường độ ổn định.

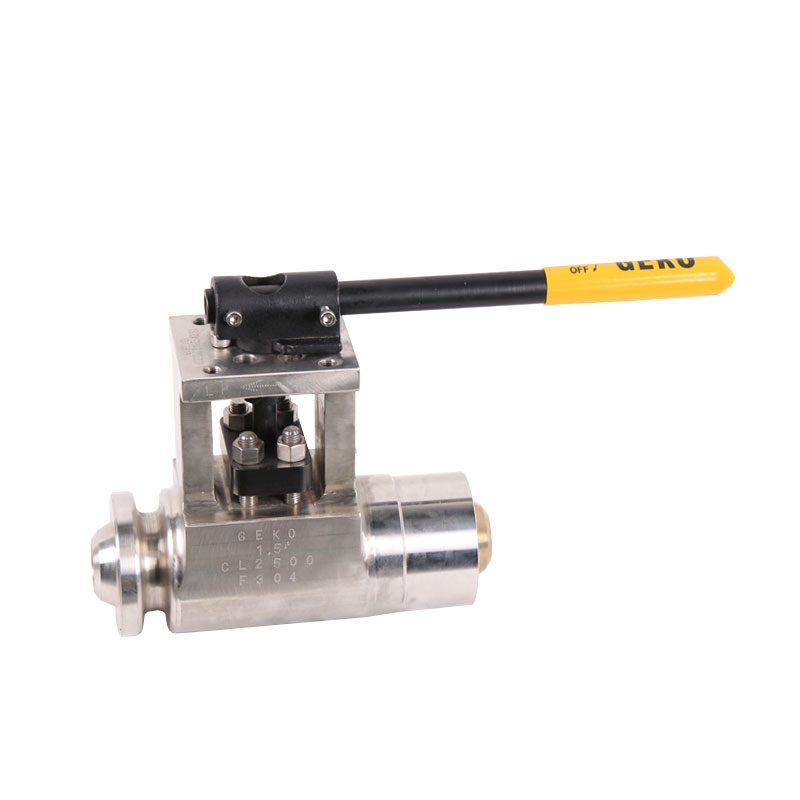

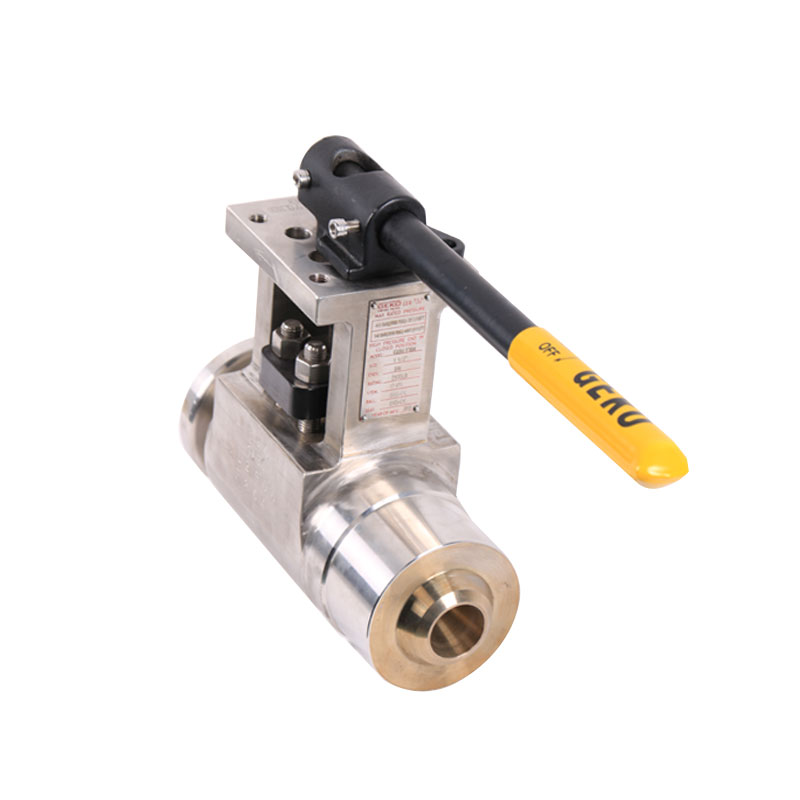

- Tay cầm có thể điều chỉnh – Có thể định vị theo chiều dài của tay cầm, sử dụng
như một tay cầm hình chữ T, hoặc đảo ngược xuôi dòng trong không gian hạn chế;
chiều dài tối đa tiêu chuẩn lên tới 24".
* Mũi tên hướng dòng chảy được rèn trực tiếp trên thân van — có thể nhìn thấy ngay cả
sau khi cách nhiệt.
* Đáp ứng tiêu chuẩn hiệu suất và áp suất ASME B16.34.
* Đầu hàn ổ cắm tuân thủ theo tiêu chuẩn ASME B16.11.
* Có sẵn đầu hàn đối đầu với đầu trơn hoặc đầu vát theo yêu cầu của khách hàng.
* Lắp bộ truyền động theo tiêu chuẩn MSS SP-101.
* Tiêu chuẩn lớp phủ phun HVOF (liên kết kim loại) cho van ASME 3100/4500; tùy chọn cho loại ASME 1500.
