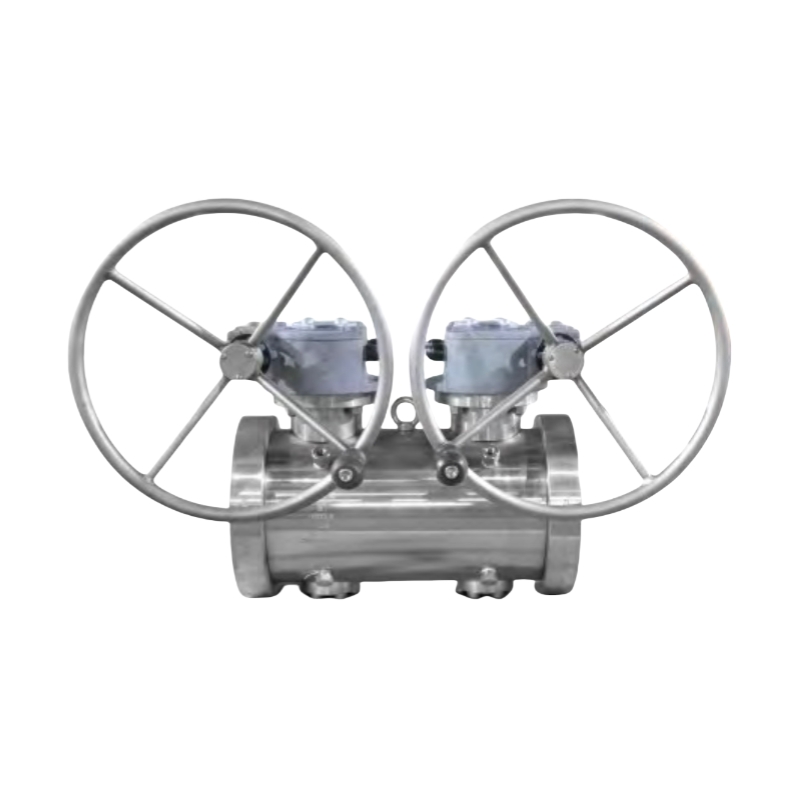

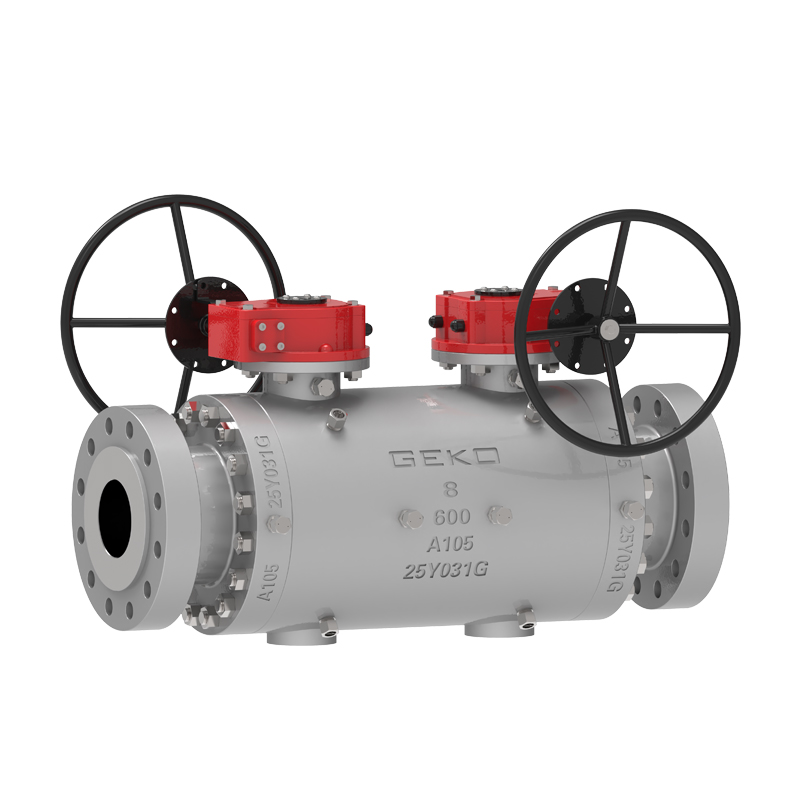

DBB The GEKO Van bi lắp ghép trục đôi và xả khí được thiết kế để đảm bảo an toàn, độ tin cậy và hiệu suất tối đa trong các ứng dụng quy trình quan trọng. Với thiết kế bi đôi bên trong một thân van duy nhất, van này mang lại hiệu suất thực sự cách ly kép và chảy máu (DBB) chức năng — đảm bảo tách biệt hoàn toàn giữa các đường dòng chảy thượng nguồn và hạ nguồn.
Nó được sử dụng rộng rãi trong các đường ống, trạm bơm và nén, các cơ sở ngoài khơi và trên bờ, hệ thống đông lạnh và các dịch vụ nhiệt độ cao hoặc mài mòn. cấu hình hai quả bóng giảm cả không gian lắp đặt và trọng lượng tổng thể, mang lại hiệu quả chi phí vượt trội và tính toàn vẹn của đường dây được cải thiện.
Van chặn và xả kép GEKO (DBB) – Cách ly nhỏ gọn với khả năng đảm bảo không rò rỉ
| |
Phạm vi kích thước 1/2" đến 12" (DN15 đến DN300), có sẵn kích thước lớn hơn theo yêu cầu | Vật liệu thân và nắp ca-pô A105 / LF2 / F304 / F316 / F316L / Duplex / Super Duplex / Inconel / Monel |
Phạm vi nhiệt độ -46°C đến +250°C (phạm vi mở rộng tùy chọn lên đến 400°C) | Xếp hạng áp suất ASME Lớp 150 – 2500 (PN16 – PN420) |
Loại van Thiết kế xả khí kiểu bi/cắm/kim | Vật liệu ghế PTFE / RPTFE / PEEK / Kim loại-với-Kim loại (Lớp phủ Stellite / Inconel) |
Vật liệu thân / trục SS316 / SS316L / 17-4PH, thiết kế chống nổ, lớp phủ cứng tùy chọn | Bu lông và đai ốc B7 / B8 / L7 / B8M với đai ốc 2H hoặc 4/7 theo ASTM A193/A194 |
Đóng gói & Tuyến Graphite / PTFE / đóng gói phát thải thấp, thiết kế tải trọng trực tiếp
| Tùy chọn kết nối cuối Mặt bích (ASME B16.5 / EN1092), Vít (NPT / BSPT), Hàn ổ cắm (SW), |
Phương pháp hoạt động Đòn bẩy thủ công / Bánh răng / Khí nén / Thủy lực / Bộ truyền động điện | Tiêu chuẩn thiết kế API 6D / API 598 / ASME B16.34 / BS EN ISO 17292 |
Kiểm tra & Kiểm định Kiểm tra áp suất và rò rỉ: API 598 / ISO 5208 | Tính năng thiết kế Hai rào chắn kín độc lập với cổng xả khí, thiết kế nhỏ gọn, thân chống cháy và chống nổ, mô-men xoắn thấp, lưu lượng khoan đầy đủ, dễ bảo trì
|
Phương tiện áp dụng Dầu khí, Hóa dầu, LNG, Quy trình hóa học, Khí tiện ích, Hơi nước áp suất cao | Định hướng cài đặt Lắp đặt theo chiều ngang hoặc chiều dọc; có sẵn cổng thông hơi/xả để giải phóng áp suất an toàn |
Kiểm tra & Chứng nhận Giấy chứng nhận vật liệu EN10204 3.1 / 3.2, tuân thủ PMI / NACE MR0175 / MR0103, được chứng nhận ATEX & PED theo yêu cầu | Điểm nổi bật chính Không rò rỉ, cấu trúc nhỏ gọn, thiết kế an toàn chống cháy, tính toàn vẹn của lớp niêm phong kép, dễ bảo trì, thích hợp để cách ly và thông gió trong các hệ thống áp suất cao |

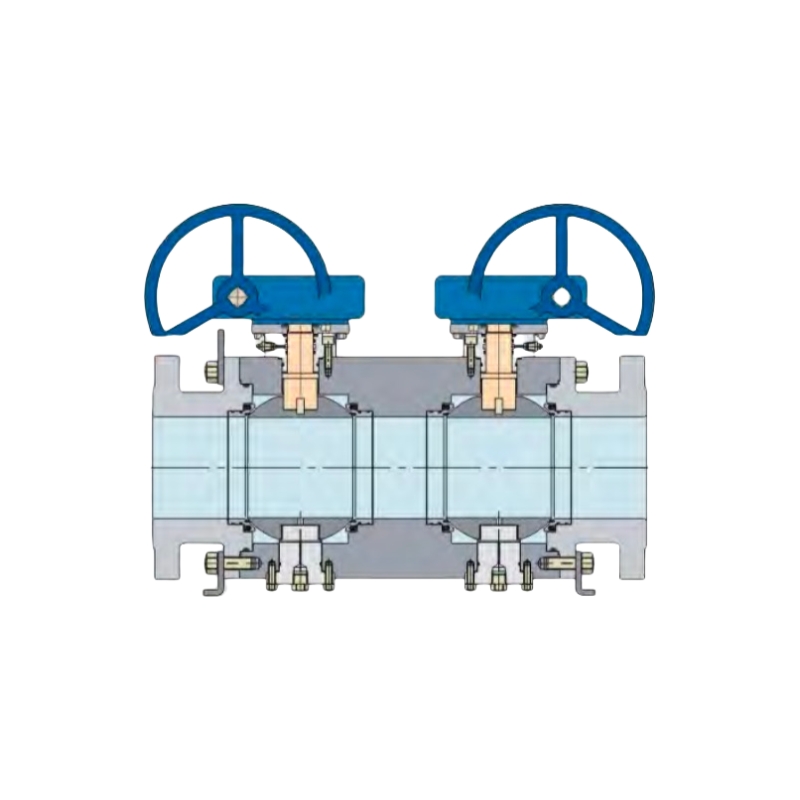

Mỗi van tích hợp hai quả bóng gắn trên trục hoạt động độc lập
các van trong một thân, được ngăn cách bởi một khoang trung tâm được trang bị một ống thoát nước
van. Cấu hình này cho phép người vận hành xả, kiểm tra hoặc xả nước một cách an toàn
buồng trung gian, xác nhận việc đóng chặt ở cả hai bên.
Cả hai van đều giữ lại tất cả các tính năng cao cấp của trục vào bên của GEKO
van bi, bao gồm:
* Nổi vòng ghế độc lập để có khả năng bịt kín đáng tin cậy dưới áp suất thay đổi.
* Thiết kế ghế hiệu ứng piston đơn (SPE) hoặc hiệu ứng piston đôi (DPE),
tùy thuộc vào yêu cầu của khách hàng.
* Có sẵn trong cấu hình ghế mềm hoặc ghế kim loại, phù hợp với phạm vi rộng
phạm vi chất lỏng và điều kiện hoạt động.
* Tùy chọn lớp phủ bên trong và thân mở rộng cho đường ống chôn ngầm hoặc cách nhiệt
ứng dụng.

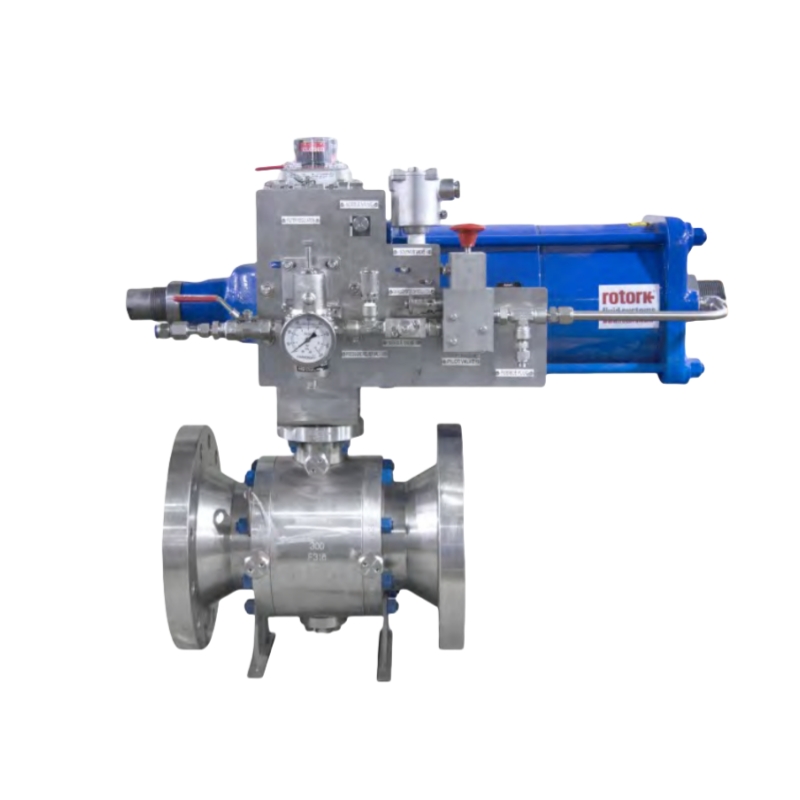

* Tương thích với tất cả các phương pháp truyền động tiêu chuẩn (thủ công, khí nén, điện,
hoặc thủy lực). Kết quả là một giải pháp DBB mạnh mẽ và nhỏ gọn mang lại hiệu suất cao hơn
an toàn, giảm bảo trì và giảm thiểu tổn thất áp suất.
Thuận lợi:
- Thiết kế van đôi nhỏ gọn giúp giảm chiều dài mặt đối mặt và tổng trọng lượng.
- Đảm bảo cách ly hoàn toàn và thoát áp suất an toàn giữa hai lớp chắn.
- Giảm chi phí lắp đặt và bảo trì với độ an toàn vận hành được nâng cao.
- Cấu hình linh hoạt phù hợp cho cả hệ thống áp suất thấp và áp suất cao.
Các tính năng chính:
* Kiểu thiết kế: Thân 1/3 mảnh, Đường kính đầy đủ hoặc giảm bớt
* Hoạt động: Lắp trục, Khối đôi và Xả khí (DBB)
* Thiết kế ghế: Cấu hình SPE/DPE, Ghế lò xo
* An toàn và Độ tin cậy:
- Thân chống nổ & Thiết bị chống tĩnh điện
- Thiết kế an toàn cháy nổ theo API 607 / API 6FA / ISO 10497
- Tuân thủ NACE MR0175 cho dịch vụ chua
- Hệ thống phun keo trám kín khẩn cấp
* Phạm vi hiệu suất:
- Kích thước: 1" ~ 24"
- Cấp áp suất: ASME 150 – 2500 / API 2000 – 15000
- Tiêu chuẩn thiết kế: API 6D, API 6A, ASME B16.34
* Tùy chọn vật liệu:
- Vật liệu thân:
* Năng suất ≥205 MPa cho 150/300 LB
* Năng suất ≥360 MPa cho 600/900 LB
* Năng suất ≥450 MPa cho 1500/2500 LB
- Chất liệu ghế:
* PTFE, RPTFE, DEVLON hoặc PEEK (thay đổi tùy theo kích thước và cấp áp suất)
