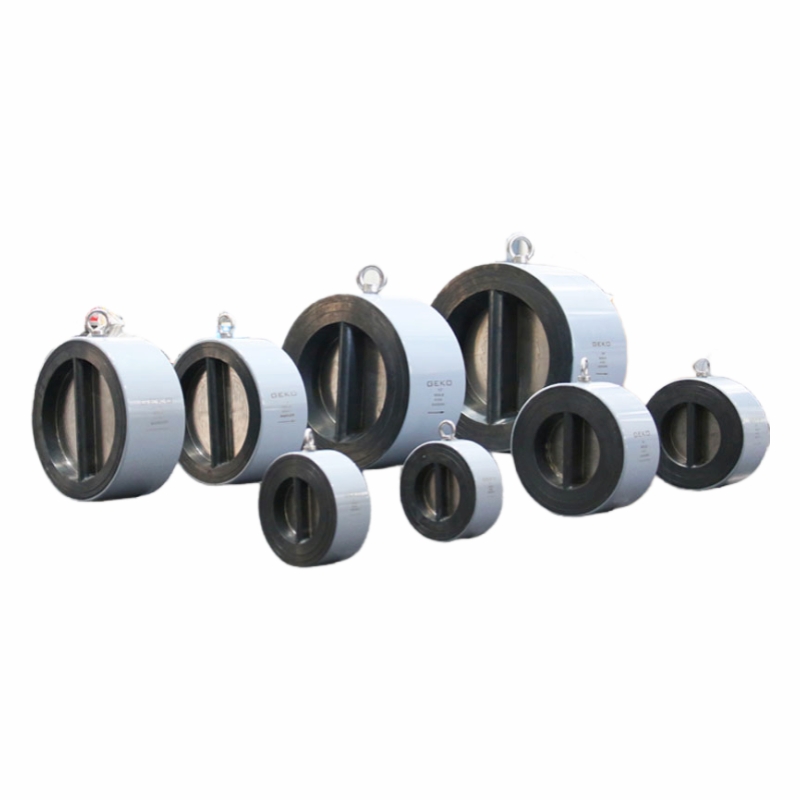

GEKO Van kiểm tra tấm kép GKV522 – Van kiểm tra bền, nhẹ và tác động nhanh được thiết kế để bảo vệ chống búa nước. Có sẵn trong Wafer, Lugged và Flanged Các loại, kích thước 1,5"-60" (40mm-1500mm). Tuân thủ tiêu chuẩn ISO 5208 và API 594, lý tưởng cho đường ống công nghiệp, đô thị và xử lý nước.

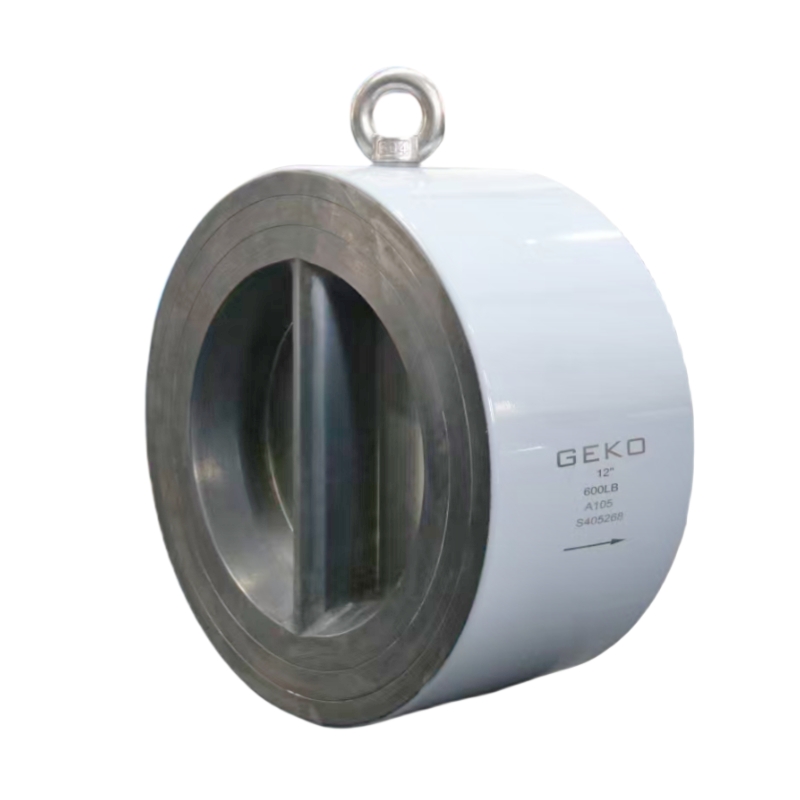

Van kiểm tra tấm kép GKV522 | |
Phạm vi kích thước DN40 đến DN1200 （1,5" - 48")
| Vật liệu thân và nắp ca-pô A105, Thép không gỉ (A351 CF8/CF8M), Gang dẻo (ASTM A395), Gang đúc (ASTM A126), Duplex / Super Duplex, Hợp kim niken |
Phạm vi nhiệt độ -29°C đến +520°C | Vật liệu thân / trục Thép không gỉ 304 / 316 / CF8M, tùy chọn lớp phủ cứng hoặc ma sát thấp |
Áp suất làm việc tối đa cho phép Từ hạng 150LB đến hạng 1500LB | Ghế & Phớt Tùy chọn kim loại-kim loại, PTFE, RPTFE, PCTFE, vật liệu đàn hồi cho nhiều môi trường và nhiệt độ khác nhau |
Đóng gói & Tuyến PTFE, vật liệu tổng hợp Graphite, chịu được nhiệt độ thấp hoặc nhiệt độ cao
| Tiêu chuẩn kết nối cuối Mặt bích: ASME B16.5 / EN1092, Hàn đối đầu: ASME B16.25, Các kết nối tùy chỉnh khác |
Phương pháp hoạt động Thủ công (Tay quay / Bánh răng), Khí nén, Điện | Định hướng dòng chảy Lắp đặt theo chiều ngang, chiều dọc, góc |
Tiêu chuẩn thiết kế API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| Kiểm tra & Kiểm định Kiểm tra áp suất và rò rỉ: API 598 / ISO 5208, Kiểm tra thủy tĩnh, NDT: Tia X / Siêu âm / Hạt từ, Kiểm tra dòng chảy chức năng |
Ứng dụng Đường ống dẫn dầu khí, Hóa chất / Hóa dầu, Xử lý nước, Phát điện, Hệ thống HVAC, Chất lỏng công nghiệp áp suất cao | Điểm nổi bật chính Chống dòng chảy ngược đáng tin cậy, giảm áp suất thấp, chống ăn mòn và mài mòn, bảo trì tối thiểu, độ tin cậy cao, thiết kế dạng mô-đun và có thể tùy chỉnh |
Số hiệu mẫu | Kết thúc kết nối | Kích cỡ | Xếp hạng áp suất | Đối diện với cuối |
GKV522A | Loại wafer | 1,5"-60" (40mm-1500mm) | CL125, CL150, CL300, CL600 | FF/RF/RTJ |
GKV522B | Loại có móc | 1,5"-36" (40mm-900mm) | PN10, PN16, PN20, PN25, PN40, PN50 | FF/RF |
GKV522C | Loại mặt bích | 1,5"-36" (40mm-900mm) | 5K, 10K, 20K | FF/RF |
Kích thước mặt đối mặt:API 594, API 6D, ISO 5752, EN 558-1
Tiêu chuẩn mặt bích:MSS-SP 6, ASME B16.1, ASME B16.5, ISO 468
Tiêu chuẩn kiểm tra:API 598, ISO 5208
Đánh dấu: MSS-SP 44

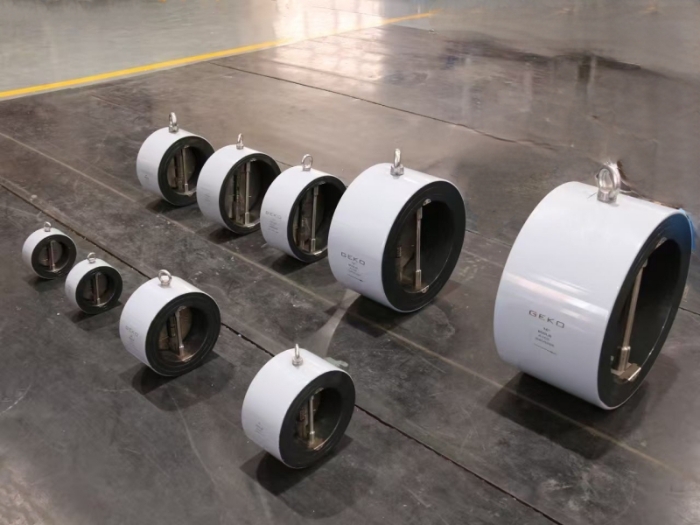

Cơ chế bên trong bao gồm hai tấm hình bán nguyệt được lắp ráp với
lò xo, đảm bảo đóng nhanh bằng tác động của lò xo và mở qua chất lỏng
áp suất. Phản ứng nhanh này bảo vệ hệ thống đường ống khỏi hiện tượng búa nước một cách hiệu quả.
Nhẹ và bền: Dễ dàng cài đặt và bảo trì hơn.
Phản ứng nhanh: Bảo vệ đường ống khỏi hiện tượng búa nước.
Kết nối đầu cuối đa năng: Các loại wafer, lugged và flanged.
Xếp hạng áp suất rộng: Phù hợp cho PN10–PN50, CL125–CL600,
5K–20K.
Sự tuân thủ: Được thiết kế theo API 594, ISO 5752,
Tiêu chuẩn EN 558-1.
Đã kiểm tra độ tin cậy: Kiểm tra ghế ở áp suất 11 bar (160 psi), Thân xe
thử nghiệm ở mức 15 bar (220 psi).
