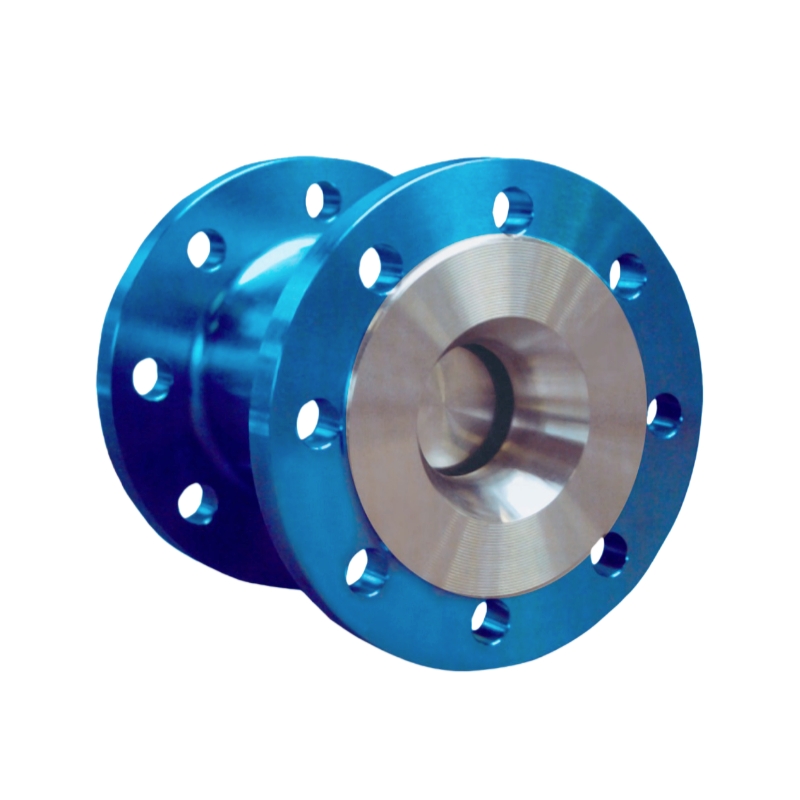

Van kiểm tra lưu lượng trục GKV525, còn được gọi là van kiểm tra không đập hoặc van một chiều trục, được thiết kế để cho phép dòng chảy theo một hướng và ngăn chặn dòng chảy ngược có thể gây ra hiện tượng búa nước hoặc tăng áp suất đột biến.
Thiết kế trục lò xo đảm bảo đóng mở nhanh chóng, êm ái mà không bị va đập, mang lại khả năng bảo vệ vượt trội cho máy bơm, máy nén và đường ống. Được thiết kế với thân van kiểu Venturi, van có độ sụt áp thấp, độ tin cậy cao và hoạt động êm ái trong các ứng dụng đòi hỏi khắt khe như dầu khí, điện, hóa chất và nước.
Van kiểm tra dòng chảy trục GEKO – Không va đập, phản ứng nhanh và bảo vệ chống búa nước
| |
Phạm vi kích thước DN25 – DN1200 (1" – 48"), có sẵn các kích thước lớn hơn theo yêu cầu | Vật liệu thân máy WCB, A350 LF2, CF8 / CF8M (304 / 316), Duplex, Super Duplex, Hastelloy, Hợp kim 20, Gang dẻo, Thép rèn |
Phạm vi nhiệt độ -196°C đến +600°C (tùy thuộc vào vật liệu và loại phớt) | Xếp hạng áp suất ANSI / ASME Lớp 150 – 2500, PN10 – PN420 |
Hướng dòng chảy Dòng chảy một chiều (tự động đóng khi dòng chảy ngược) | Vật liệu ghế Kim loại-kim loại (SS, Monel, Inconel) hoặc đế mềm (PTFE, RTFE, PEEK, Elastomers) |
Đĩa / Obturator Đĩa đơn khối lượng thấp, chuyển động trục lò xo, bề mặt niêm phong cứng tùy chọn | Vật liệu lò xo và trục 17-7PH, Inconel X-750, 316SS, Thép hợp kim, chống ăn mòn và chống mỏi |
Bu lông / Chốt ASTM A193 B7 / B8 / B8M / B16, Inconel hoặc Thép hợp kim tùy theo điều kiện sử dụng | Niêm phong & Gioăng Gioăng kim loại Graphite, PTFE, Spiral Wound hoặc RTJ tùy thuộc vào nhiệt độ và áp suất |
Tiêu chuẩn thiết kế ASME B16.34, API 6D, ISO 14313, EN 593, API 598, EN 12266-1, ISO 5208 | Kiểm tra & Thử nghiệm Kiểm tra áp suất, rò rỉ ghế và chức năng theo API 598 / ISO 5208 |

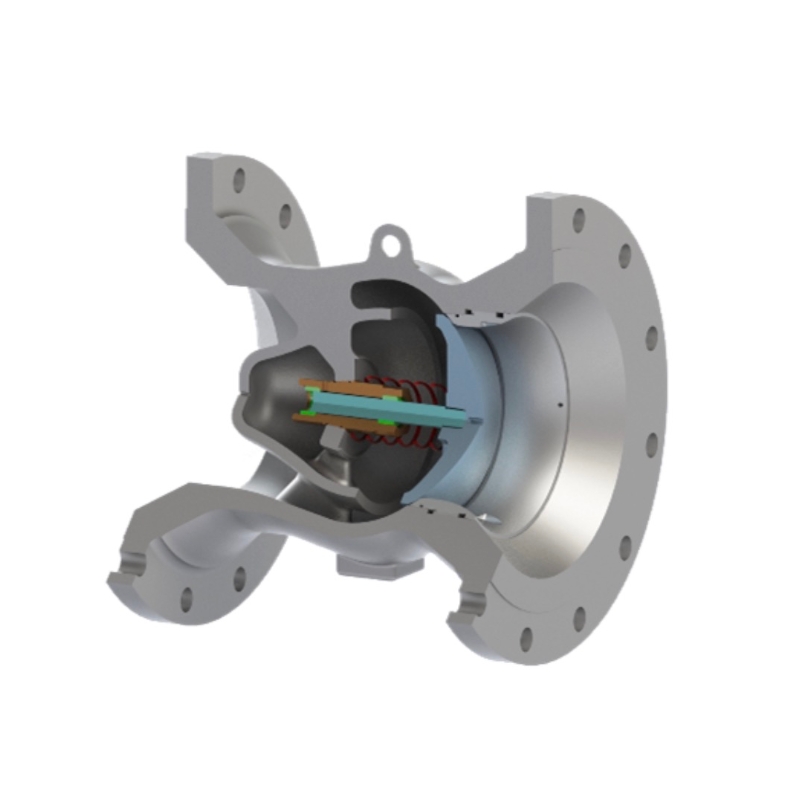

Tiêu chuẩn kết nối cuối Mặt bích: ASME B16.5 / B16.47 / EN 1092 | Kiểu thiết kế Thiết kế Venturi, chuyển động trục hỗ trợ lò xo, cấu hình không va đập hành trình ngắn |
Các tính năng thiết kế đặc biệt Không đóng sập, giảm áp suất thấp, đường dẫn dòng chảy Venturi, thời gian phản ứng nhanh, giảm thiểu hiện tượng búa nước, kết cấu không cần bảo trì | Thiết kế / Cấu trúc tùy chọn Kiểu dáng dài/ngắn, bộ phận bên trong có thể tháo rời, cấu hình kín kép, chỉ báo vị trí, hệ thống giảm chấn, viền chống đột biến |
Phương pháp hoạt động Hoàn toàn tự động (tự đóng bằng lò xo) | Bảo vệ bề mặt Lớp phủ epoxy, lớp lót polymer, mạ niken hoặc phun nhiệt (WC-Co) để chống ăn mòn |
Tiêu chuẩn và chứng chỉ áp dụng MTC EN10204 3.1 / 3.2, NACE MR0175 / ISO 15156, Kiểm tra của bên thứ ba (DNV, BV, LR) | Ứng dụng Dầu khí, Hóa dầu, Phát điện, Hệ thống nước, Xử lý hóa chất, Hơi nước, Xả máy nén, Đường ống nước chữa cháy |
Áp suất nứt Có thể điều chỉnh: thường là 0,02 – 0,5 bar, tùy thuộc vào lựa chọn lò xo và thiết kế hệ thống | BẢO TRÌ Không cần bảo trì thường xuyên; tùy chọn linh kiện bên trong có thể thay thế cho các ứng dụng nặng |
Đóng gói & Giao hàng Dầu chống ăn mòn, bảo vệ mặt bích, hộp gỗ xuất khẩu hoặc bao bì pallet | Điểm nổi bật chính Đóng nhanh không bị va đập, bảo vệ chống búa nước, giảm áp suất thấp, thiết kế nhỏ gọn và chắc chắn, độ tin cậy cao trong điều kiện năng động |
Tiêu chuẩn thiết kế của van kiểm tra dòng chảy trục GEKO GEKO:
ASME B16.34 – Xếp hạng áp suất và nhiệt độ, vật liệu, thử nghiệm
ASME B16.10 – Kích thước mặt đối mặt của van
API 598 / EN 12266 / ISO 5208 – Tiêu chuẩn kiểm tra và rò rỉ van
API 6D / ISO 14313 – Thiết kế và sản xuất van đường ống
Vật liệu có sẵn:
Thép cacbon / Thép không gỉ / Thép chịu nhiệt độ thấp
Hợp kim & Thép đặc biệt (ví dụ: Hastelloy, Duplex) / Gang dẻo
Kết cấu rèn hoặc đúc
Kết nối cuối: Mặt bích (tiêu chuẩn) / Kiểu wafer hoặc hàn đối đầu (tùy chọn)
Xếp hạng áp suất điển hình: ANSI Lớp 150 – 2500 (PN 10 – PN 420)
Phạm vi kích thước: DN 50 đến DN 1200 (2” đến 48”)
Tính năng sản phẩm – Ưu điểm & Lợi ích
Thiết kế không Slam
Loại bỏ hiện tượng búa nước và áp suất tăng đột ngột thông qua khả năng đóng nhanh và êm ái.
Dòng chảy trục và thân
Cung cấp lưu lượng tối ưu với mức giảm áp suất cực thấp và hiệu suất năng lượng cao.
Cơ chế đĩa lò xo
Đảm bảo phản ứng tức thời và hoạt động ổn định trong các điều kiện lưu lượng khác nhau.
Kết cấu nhỏ gọn, nhẹ
Có sẵn kiểu dáng dài hoặc ngắn để lắp đặt linh hoạt.
Ghế kim loại-kim loại
Đảm bảo tuổi thọ lâu dài, khả năng bịt kín tuyệt vời và không cần bảo trì.
Độ tin cậy cao
Được thiết kế để hoạt động liên tục trong các ứng dụng quan trọng như
máy nén, máy bơm và tua bin.
Hiệu suất thủy lực tuyệt vời
Phân phối dòng chảy đều và giảm thiểu nhiễu loạn để hệ thống có độ ổn định cao hơn.
Chống ăn mòn và bảo vệ bề mặt
Lớp phủ cao cấp mang lại độ bền trong môi trường công nghiệp khắc nghiệt.
