Các Van bướm lệch tâm kép GKV-830 được thiết kế để mang lại giá trị và độ tin cậy tối đa, đã được chứng minh qua thử nghiệm độ bền mở rộng. Nó đã hoàn thành thành công hơn 100.000 chu kỳ ở 720 psi (49,6 Bar) và hơn thế nữa 878.000 chu kỳ ở 2 psi (0,1 Bar), trong khi vẫn duy trì khả năng bịt kín hai chiều không rò rỉ, đảm bảo hiệu suất lâu dài trong các ứng dụng quan trọng.
GKV-830 có thể cung cấp độ tin cậy vững chắc và bảo trì dễ dàng tại chỗ.

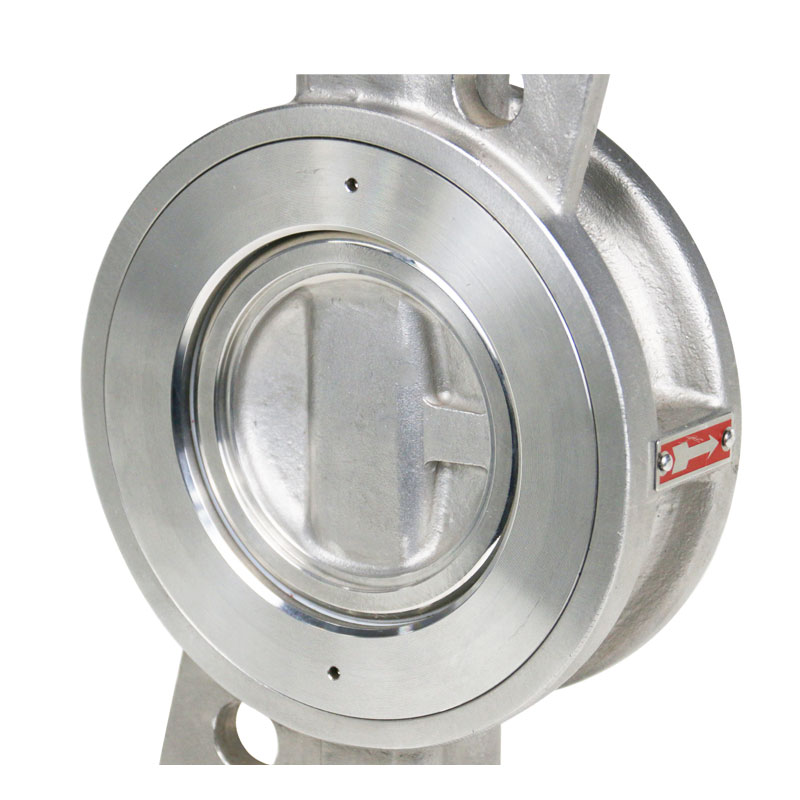

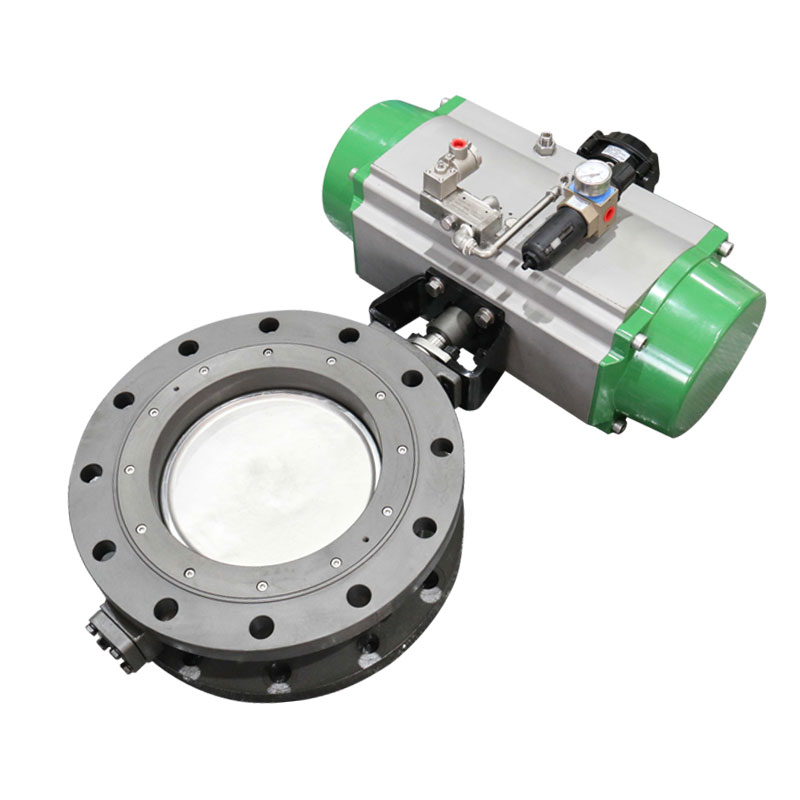

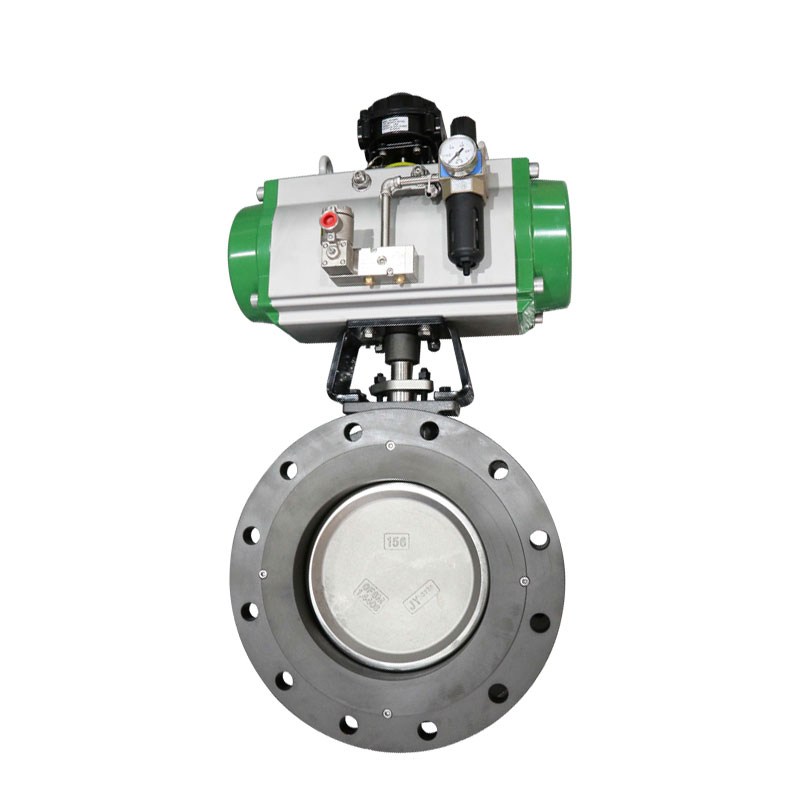

GKV830 VAN BƯỚM LỆCH KÉP ĐẦU MẶT BÍCH
| |
Phạm vi kích thước 2"~160"（DN50~DN4000）
| Vật liệu cơ thể Thép cacbon (WCB, A105), thép không gỉ (CF8/CF8M, CF3/CF3M), thép hợp kim (F22, WC6, WC9), thép duplex/siêu duplex (2205, 2507), hợp kim gốc niken (Inconel, Hastelloy, Monel) hoặc vật liệu đặc biệt (Titan, Zirconi, Tantalum).
|
Phạm vi nhiệt độ -320°F đến 842°F（-196°C đến 450°C）
| Vật liệu thân cây 17-4PH, Thép không gỉ 410, XM-19 (Nitronic 50), thép không gỉ (410, 420, 431, 17-4PH, 316) hoặc hợp kim gốc niken, tùy chọn được làm cứng hoặc phủ để tăng thêm độ bền và khả năng chống mài mòn |
Áp suất vận hành tối đa cho phép ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150
| Vật liệu ghế Có thép không gỉ nhiều lớp với than chì, hợp kim cứng hoặc lớp đệm mềm (PTFE, RPTFE, Viton, EPDM) tùy thuộc vào ứng dụng.
|
Tắt Đánh giá Không rò rỉ
| Vật liệu đĩa Thép không gỉ, thép không gỉ hai lớp hoặc hợp kim gốc niken, có lớp phủ cứng tùy chọn (Stellite, WC) hoặc lớp phủ HVOF để chống mài mòn và ăn mòn. |
Tiêu chuẩn thiết kế API 609, ASME B16.34, ASME VIII, API 600 | Khoan mặt bích ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
Kết nối cuối Wafer, Lug, Double Flanged | Tiêu chuẩn thử nghiệm ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
Cổng Toàn bộ nòng | Nền tảng kết nối ISO5211, Giá đỡ |
Đối mặt AAPI 609, ASME B16.10, ISO 5752, EN 558 | Ứng dụng Dầu khí, hơi nước, phát điện, lọc dầu, chế biến hóa chất |
Van bướm kỹ thuật chính xác lệch tâm kép GKV-830
Thiết kế độc đáo, đơn giản và sáng tạo của van bướm lệch tâm kép hiệu suất cao GKV-830 mang lại độ tin cậy vững chắc và việc bảo trì tại chỗ cũng cực kỳ dễ dàng.
Bù trừ kép ProCentric
Độ lệch đầu tiên nằm giữa tâm của thân và tâm của yên xe.
Độ lệch thứ hai nằm giữa tâm của van và tâm của
thân. Độ lệch này cho phép đĩa xoay tự do khỏi ghế ở nơi thoáng đãng
vị trí. Hành động hướng tâm này làm giảm độ mòn của ghế và giảm thiểu việc ngồi
mô-men xoắn để tạo ra lực đẩy lệch tâm cho các ứng dụng chu kỳ cao.
Con dấu kiểu môi
Ghế ngồi được gia cố bằng áp suất giúp đóng mở theo hai chiều.
Ghế chống cháy
Vòng đệm được thiết kế để chặn dòng chảy của đường ống trong trường hợp xảy ra hỏa hoạn.
Trong hoạt động bình thường, ghế có vòng kim loại hỗ trợ cho phép di chuyển theo hai hướng
đóng kín bong bóng lên đến mức đánh giá ANSI đầy đủ. Trong trường hợp hỏa hoạn, nếu
lửa phá hủy bất kỳ bộ phận nào của ghế bọc PTFE, kim loại inconel
vòng đệm sẽ tiếp xúc liên tục với đĩa để cung cấp một kim loại
để làm kín bằng kim loại. Trong trường hợp hỏa hoạn khẩn cấp, áp suất đường ống là
ngay lập tức giảm bớt và khu vực đó được phun bọt để dập tắt đám cháy.
Đóng gói thân cây:
Than chì có khả năng bịt kín tốt, đảm bảo an toàn cháy nổ.
Bộ giữ ghế:
Bộ phận giữ nhiều bu lông đáng tin cậy giúp giữ và hỗ trợ ghế.
Van tiêu chuẩn phù hợp cho dịch vụ ngõ cụt hai chiều tại
mức nhiệt độ áp suất đầy đủ của van.
Thân hình:
Đúc liền khối chắc chắn bằng thép cacbon WCB hoặc thép không gỉ CF8M
thép. Có sẵn theo kiểu wafer và lug.
Ghế chống cháy:
Đệm mềm hai chiều giúp chống rò rỉ.
Vòng bi:
Chiều dài đầy đủ cung cấp khả năng hỗ trợ thân tối đa.
Vòng đẩy:
Đặt đĩa vào giữa. Đảm bảo đóng chặt và tuổi thọ cao.
Thiết kế độc đáo của van bướm lệch tâm đôi GKV-830.

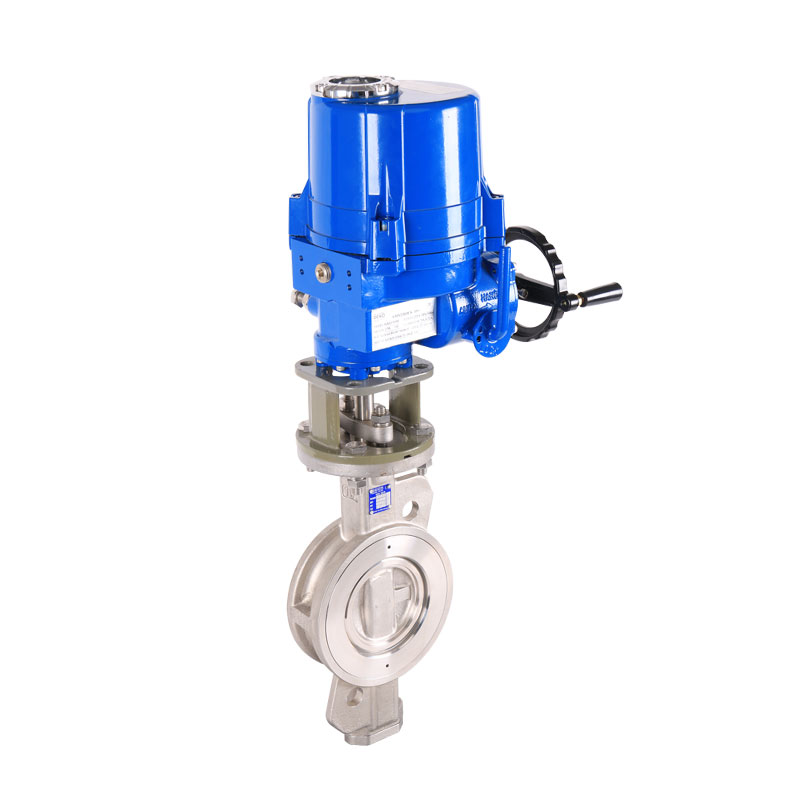

Van bướm lệch tâm kép GKV-830 sử dụng thiết kế trục tích hợp, độ bền cao tiêu chuẩn để có thể hoán đổi với bộ truyền động GEKO.
Vòng đệm PTFE với vòng chống đùn sợi carbon có thể nén liên tục, đảm bảo độ kín khít đáng tin cậy quanh thân van. Sản phẩm có nhiều lựa chọn kết hợp cho các ứng dụng nhiệt độ cao, chu kỳ cao và phòng cháy chữa cháy.

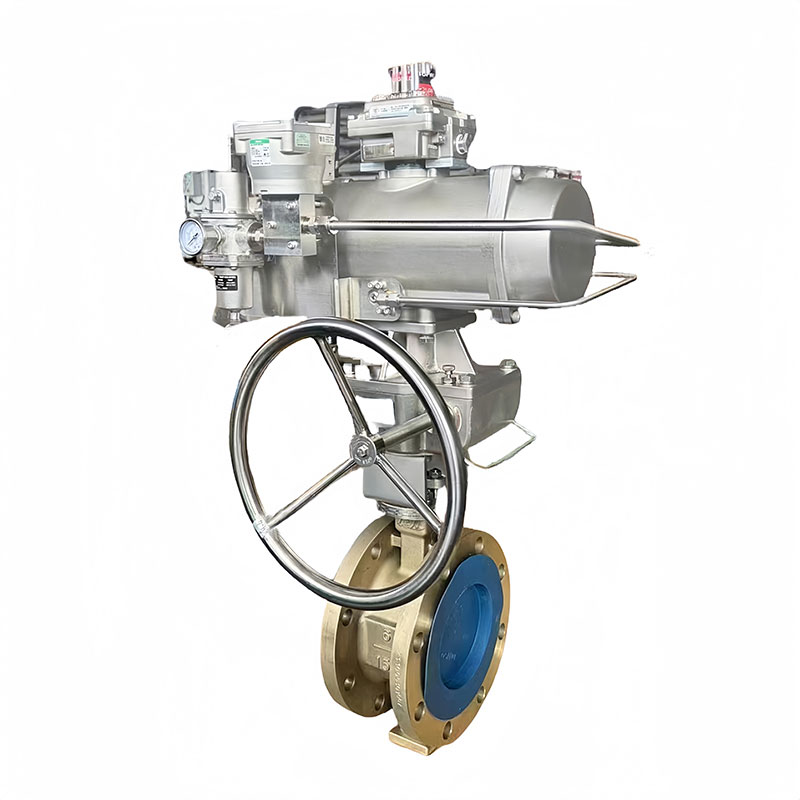

Cung cấp khả năng bịt kín không rò rỉ hai chiều trong khi cách ly bộ tăng áp và môi trường đường ống.
Van bướm lệch tâm đôi dòng GKV-830 được ứng dụng trong nhiều ngành công nghiệp
Ngành công nghiệp hóa dầu và khí đốt tự nhiên
Ngành công nghiệp thép và hóa chất
Kỹ thuật tàu thủy và đại dương
Bảo vệ môi trường và xử lý nước công nghiệp
