Van bướm nhiệt độ thấp GKV930D lắp trên đỉnhđược thiết kế đặc biệt để vận hành an toàn và đáng tin cậy trong các ứng dụng nhiệt độ cực thấp. Có bảng điều khiển truy cập gắn trên cùng, van cho phép bảo trì toàn bộ tại hiện trường mà không cần tháo van ra khỏi đường ống. Cấu hình với ghế kim loại hoặc PTFE, cung cấp khả năng đóng kín, hoạt động mô-men xoắn thấp và tuổi thọ dài trong LNG, LPG, amoniac và các quy trình đông lạnh khác.
Van bướm Cryogenic có bảng điều khiển truy cập hàng đầu – Bảo trì dễ dàng và hiệu suất Cryogenic đáng tin cậy
| |
Phạm vi kích thước 2” – 24” (DN50 – DN600), có sẵn kích thước lớn hơn lên đến 72” theo yêu cầu | Vật liệu thân và nắp ca-pô Thép cacbon, Thép không gỉ, Thép kép/Siêu kép, Titan, Hợp kim niken cao |
Phạm vi nhiệt độ -196°C đến +230°C, nhiệt độ cao hơn theo yêu cầu | Vật liệu trục / thân Trục xuyên suốt một mảnh (BS6364 mục 4.12), thép không gỉ 17-4PH hoặc 316 để có độ cứng tối đa |
Xếp hạng áp suất ASME Class 150 – 2500 / EN 1092 PN10 – PN400; áp suất ngắt lên đến 100 bar | Ghế & Phớt Phớt kim loại/PTFE nhiều lớp hoặc lai, tự bù mô-men xoắn; Loại IV–VI, API 598 không rò rỉ theo yêu cầu |
Đóng gói & Tuyến Bố trí tuyến được chứng nhận phát thải thấp; Đóng gói PTFE hoặc Graphite | Vật liệu đĩa / viền Thép không gỉ hoặc song công với đĩa cứng; Tùy chọn chống xâm thực và ốp chắn |
Tùy chọn truyền động Khí nén, Điện, Thủy lực, Điện-Thủy lực hoặc Thủ công | Kết nối cuối Đầu hàn wafer, đầu hàn có gờ, đầu hàn kép hoặc đầu hàn đối đầu |
Cấu hình cơ thể Thiết kế nắp chụp đông lạnh tiêu chuẩn và mở rộng; Bảng điều khiển truy cập phía trên cho phép bảo trì toàn bộ trên đường ống mà không cần tháo đường ống | Lớp rò rỉ ANSI/FCI 70-2 Lớp IV–VI, API 598 Không rò rỉ theo yêu cầu |
Tính năng thiết kế Tấm truy cập gắn trên cùng để dễ dàng bảo dưỡng; hoạt động quay một phần tư vòng; thiết kế mô-men xoắn đảm bảo độ kín nhất quán; không có bu lông bên trong bị lỏng khi rung | Ứng dụng Dịch vụ đông lạnh cho LNG, LPG, amoniac, metanol, khí thông hơi, thu hồi khí flash và xử lý hóa chất hydrocarbon |
Tính năng an toàn Trục chống nổ (Lớp 300+), đóng gói khí thải thấp, bảng điều khiển truy cập trên cùng giúp giảm thời gian chết và rủi ro bảo trì | Cải tiến tùy chọn Viền chống rò rỉ và tiếng ồn thấp, hợp kim cứng và đặc biệt, kích thước mặt đối mặt tùy chỉnh |
Van bướm đông lạnh Top Access GKV930D (tương tự như của Severn
van lạnh 8000 cung cấp hiệu suất đáng tin cậy ở nhiệt độ cực thấp
các ứng dụng có bảo trì toàn diện thông qua bảng điều khiển gắn trên cùng.
Thiết kế van: Trục liền khối mang lại độ bền và khả năng bịt kín lâu dài.
Cấu hình & Kích thước: Wafer, có gờ, có mặt bích đôi, đầu hàn đối đầu; 2”–24”
(DN50–DN600), kích thước lớn hơn theo yêu cầu.
Áp suất và nhiệt độ: Tiêu chuẩn ASME 150–2500 / PN10–PN400; –196°C đến +230°C.
Ghế & Phớt: Ghế kim loại hoặc PTFE, có mô-men xoắn, tự bù;
Rò rỉ loại IV–VI.
Nguyên vật liệu: Thép cacbon, thép không gỉ, thép duplex/siêu duplex, titan, hợp kim có hàm lượng niken cao.
Tùy chọn cắt: Đĩa cứng, viền chống xâm thực/rào chắn giúp giảm tiếng ồn và mài mòn.
Cơ cấu hoạt động và vận hành: Khí nén, điện, thủy lực, điện-thủy lực,
hoặc thủ công; thao tác xoay một phần tư vòng để điều khiển hoặc tắt.

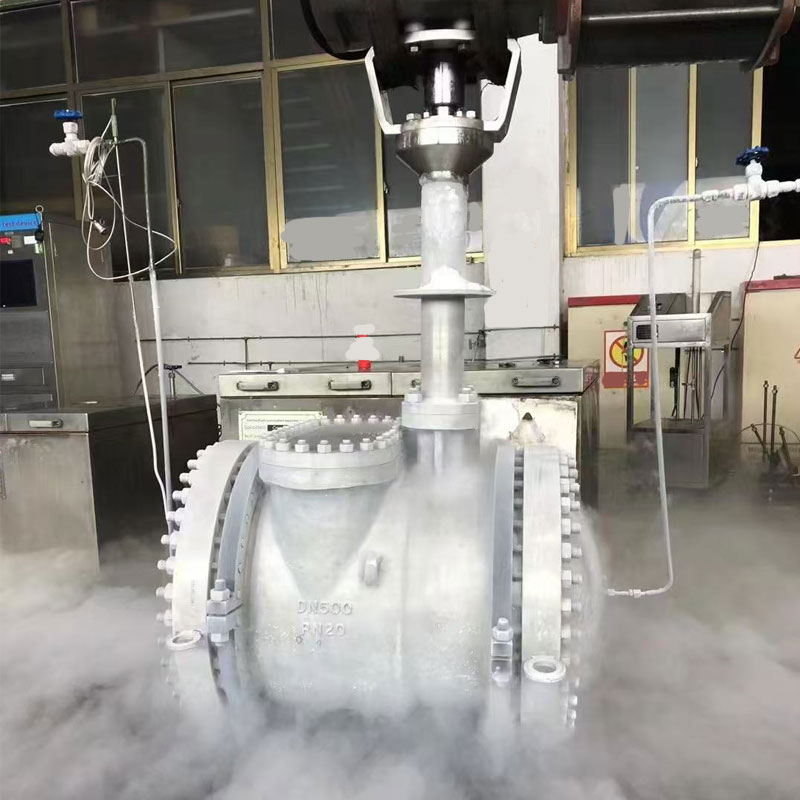

Tương tự như Van bướm Cryogenic 8000 của Severn.
Bảng điều khiển truy cập hàng đầu: Bảo trì toàn bộ trên dây chuyền mà không cần tháo rời; giảm thời gian chết máy và chi phí bảo trì.
Một mảnh xuyên qua trục: Tối đa hóa độ cứng, giảm thiểu hao mòn và đảm bảo hiệu suất bịt kín lâu dài.
Sẵn sàng đông lạnh: Hoạt động đáng tin cậy ở nhiệt độ xuống tới –196°C, phù hợp với LNG, LPG, amoniac, methanol và các ứng dụng nhiệt độ thấp khác.
Tùy chọn chỗ ngồi linh hoạt: Ghế kim loại hoặc PTFE, có đế chịu lực và tự bù trừ khi bị mài mòn và thay đổi nhiệt độ.
Chống hiện tượng sủi bọt và giảm tiếng ồn: Các tấm chắn và viền tùy chọn giúp giảm hiện tượng rỗ khí, rung động và tiếng ồn.
Chống cháy nổ và phát thải thấp: Bố trí tuyến xả khí thải thấp, trục chống nổ tiêu chuẩn cho Class 300 trở lên.
Khả năng tương thích rộng: Hỗ trợ các kết nối đầu wafer, lugged, mặt bích đôi và hàn đối đầu; kích thước mặt đối mặt tiêu chuẩn hoặc tùy chỉnh.
Vật liệu bền: Có sẵn thép cacbon, thép không gỉ, thép duplex, titan và hợp kim có hàm lượng niken cao với lớp phủ cứng.
