Làm thế nào hình học van bướm lệch tâm ba chiều đạt được khả năng không rò rỉ tuyệt đối?

Được trang bị công nghệ van hiệu suất cao GEKO.

Trong một thời gian dài, van bướm được các kỹ sư coi là một giải pháp "tiết kiệm chi phí" đơn thuần - nhẹ, nhỏ gọn, cấu trúc đơn giản và giá cả phải chăng. Tuy nhiên, chúng cũng mang tiếng là không đáng tin cậy:

- Chỉ áp dụng cho ghế cao su mềm

- Khả năng chịu nhiệt độ và áp suất cao kém

- Dễ bị rò rỉ sau thời gian sử dụng lâu dài

Trong điều kiện vận hành khắc nghiệt, các van cầu cồng kềnh thường là tâm điểm chú ý.

Quan điểm đó đã thay đổi với sự xuất hiện của một nhân tố đột phá thực sự:

Van bướm lệch tâm ba cấp (TOV).

Bằng cách áp dụng một nguyên lý hình học tinh tế, thiết kế lệch tâm ba lớp loại bỏ hoàn toàn ma sát giữa các bề mặt làm kín bằng kim loại—biến việc làm kín kim loại với kim loại, không rò rỉ thành hiện thực. Sự đổi mới này đã giúp van bướm có khả năng cạnh tranh với van cầu trong các ứng dụng quan trọng.

Hôm nay, GEKO sẽ đưa bạn khám phá bước đột phá hình học này để hiểu cách ba đường lệch tạo nên một kỳ tích kỹ thuật.

1. Điểm yếu chí mạng của van bướm truyền thống: Ma sát

Để hiểu tại sao van lệch tâm ba chiều lại mang tính cách mạng, trước tiên chúng ta phải xem xét lý do tại sao các thiết kế trước đó lại không đạt được hiệu quả như mong muốn.

1.1 Van bướm đồng tâm (không lệch tâm)

Trong các thiết kế đồng tâm, tâm trục, tâm đĩa và tâm vòng đệm đều trùng nhau.

Vấn đề:

Trong suốt toàn bộ chu kỳ đóng mở, đĩa liên tục cọ xát vào gioăng. Để duy trì hiệu quả làm kín, chỉ có thể sử dụng gioăng cao su đàn hồi.

Ghế cao su: Không chịu được nhiệt độ cao.

Lão hóa nhanh: Là nguyên nhân chính gây rò rỉ và tuổi thọ ngắn.

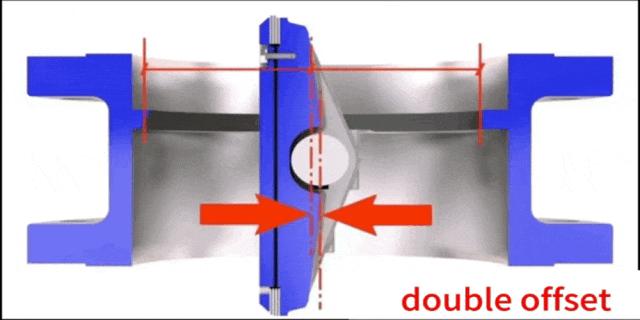

1.2 Van bướm lệch tâm kép

Để giảm ma sát, các kỹ sư đã đưa vào hai độ lệch:

Offset 1:Trục lệch khỏi tâm bề mặt làm kín

Độ lệch 2:Trục lệch khỏi đường tâm của đường ống.

Kết quả:

Các lệch tâm này tạo ra cơ chế hoạt động giống như cam, cho phép đĩa nhanh chóng tách khỏi đế trong chuyển động mở ban đầu. Điều này làm giảm đáng kể ma sát và cho phép sử dụng các đế PTFE cứng hơn với khả năng chịu áp suất và nhiệt độ được cải thiện.

Nhưng vẫn còn một vấn đề:

Vào thời điểm đóng kín cuối cùng, các bề mặt kim loại vẫn trượt lên nhau. Nếu cố gắng làm kín bằng cách tiếp xúc trực tiếp kim loại với kim loại, hiện tượng mài mòn nghiêm trọng có thể xảy ra—dẫn đến kẹt hoặc rò rỉ.

2. Hình học đằng sau bước đột phá: Hiểu về sự bù trừ ba chiều

Để loại bỏ hoàn toàn ma sát kim loại, các kỹ sư đã đưa ra độ lệch thứ ba—và quan trọng nhất.

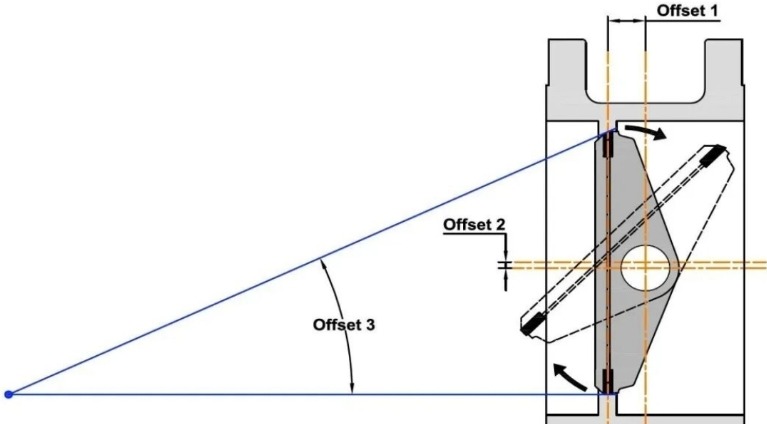

Sơ đồ nguyên lý hình học của van bướm lệch tâm ba cấp (phần lõi)

Độ lệch 1: Độ lệch trục so với mặt phẳng làm kín

Trục không đi xuyên qua tâm của bề mặt làm kín mà được đặt phía sau nó.

Độ lệch 2: Độ lệch trục so với đường tâm đường ống

Trục cũng được đặt lệch theo phương thẳng đứng so với đường tâm của ống.

Chức năng của hai độ lệch đầu tiên:

Chúng tạo ra hiệu ứng cam, cho phép đĩa và đế tách rời nhanh chóng trong quá trình mở.

Offset 3: Offset Góc Hình nón (Sự đổi mới then chốt)

Đây là tính năng phức tạp nhất—và mạnh mẽ nhất.

Trong van lệch tâm ba chiều, bề mặt làm kín không có hình trụ. Thay vào đó, nó tạo thành một phần của hình nón nghiêng.

Trục của hình nón nghiêng một góc so với đường tâm của đường ống. (Góc lệch hình nón)

So sánh trực quan:

Hãy tưởng tượng bạn cắt một miếng giăm bông hình nón theo một góc nghiêng—mép của miếng cắt đó tượng trưng cho bề mặt làm kín của van.

Cấu trúc hình học này đảm bảo việc đóng kín diễn ra mà không bị trượt, chỉ xảy ra vào thời điểm đóng cuối cùng.

3. Khoảnh khắc quyết định: Ép ren không ma sát

Khi cả ba phương pháp bù trừ cùng hoạt động, kết quả đạt được thật phi thường:

Ma sát cơ học được loại bỏ hoàn toàn trong quá trình hoạt động.

Trong thiết kế lệch tâm ba chiều, vòng đệm trên đĩa và đế van chỉ tiếp xúc tức thời theo đường thẳng hoặc điểm khi đóng hoàn toàn.

Từ 1° đến 90°, chúng vẫn hoàn toàn tách biệt—tạo thành một “thực sự”.Khu vực không ma sát.”

Điều này có nghĩa là:

Không ma sát → Không mài mòn

Không hao mòn → Tuổi thọ sử dụng cực dài

Đảm bảo khả năng làm kín hoàn toàn bằng kim loại.

Từ niêm phong định vị đến niêm phong mô-men xoắn

Van truyền thống (Van định vị kín):

Việc làm kín dựa trên nguyên lý nén các vật liệu mềm như cao su. Việc đóng kín quá chặt sẽ dẫn đến mài mòn cao hơn.

Van lệch tâm ba chiều (Niêm phong bằng momen xoắn):

Quá trình làm kín được thực hiện bằng mô-men xoắn quay do bộ truyền động tạo ra, ép chặt vòng đệm kim loại đàn hồi vào rãnh hình nón nghiêng.

Mô-men xoắn càng cao, độ kín càng tốt.

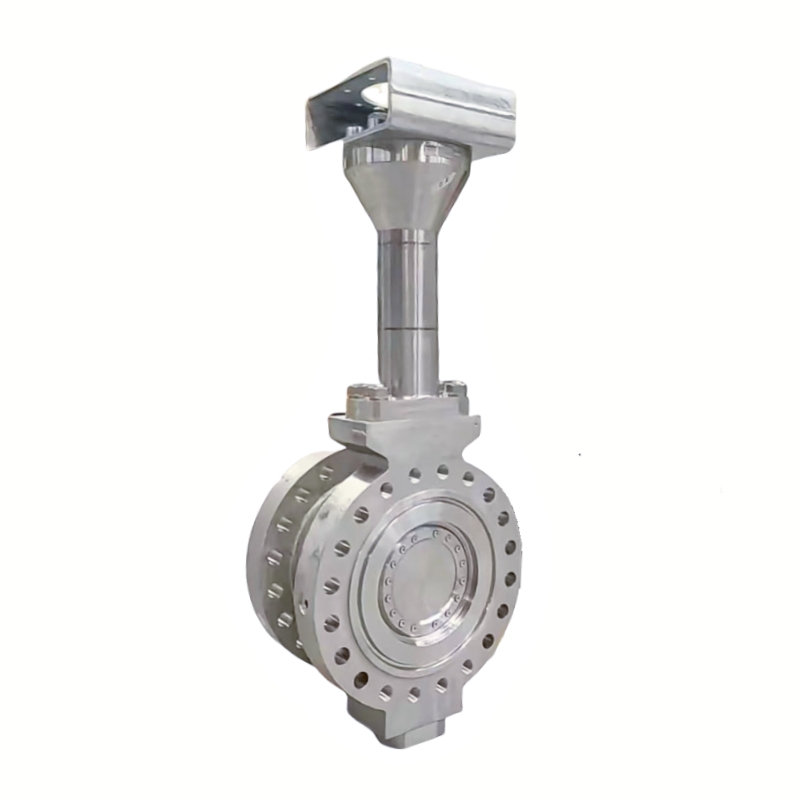

Đây là cách van bướm lệch tâm ba chiều GEKO đạt được điều đó:

Hàn kín kim loại với kim loại

Không rò rỉ (ANSI/FCI 70-2 Loại VI)

Độ bền vượt trội trong điều kiện khắc nghiệt

4. Ưu điểm của van bướm lệch tâm ba cấp

Nhờ thiết kế hình học tiên tiến này, van bướm lệch tâm ba cấp đã nhanh chóng được ứng dụng rộng rãi trong các lĩnh vực cao cấp—thay thế van cầu và van bi trong nhiều dịch vụ quan trọng, bao gồm:

Hơi nước ở nhiệt độ cao

Hệ thống dầu khí áp suất cao

Các giàn khoan ngoài khơi và giàn nổi FPSO

Các cơ sở LNG và hóa dầu

Với các giải pháp van bướm hiệu suất cao của GEKO, các kỹ sư có được thiết kế nhỏ gọn, mô-men xoắn thấp hơn, tuổi thọ cao hơn và độ tin cậy làm kín tuyệt vời.

5. Những hạn chế đã được nhận biết (Một góc nhìn khách quan từ khía cạnh kỹ thuật)

Mặc dù van bướm lệch tâm ba cấp có khả năng điều tiết lưu lượng, nhưng những hạn chế của chúng cần được nhận thức rõ ràng.

Do hệ số phục hồi áp suất cao vốn có và độ khuếch đại lớn ở vị trí mở thấp, van bướm lệch tâm ba không lý tưởng cho các ứng dụng điều khiển chính xác dưới áp suất chênh lệch cao.

Trong những tình huống điều khiển đòi hỏi khắt khe như vậy, van cầu dẫn hướng bằng lồng vẫn giữ ưu thế vượt trội và rất khó thay thế.

Van GEKO — Kỹ thuật chính xác cho hiệu suất không rò rỉ.
