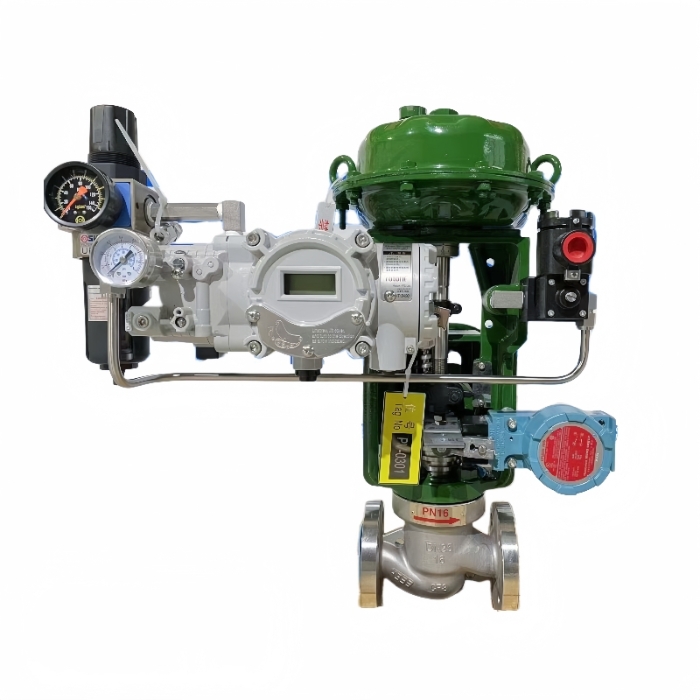

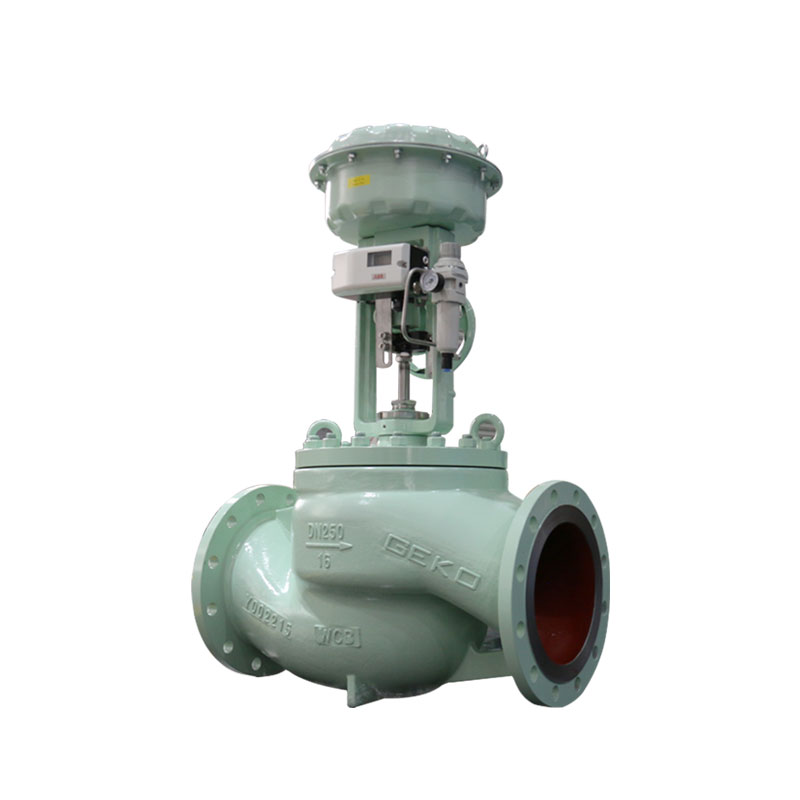

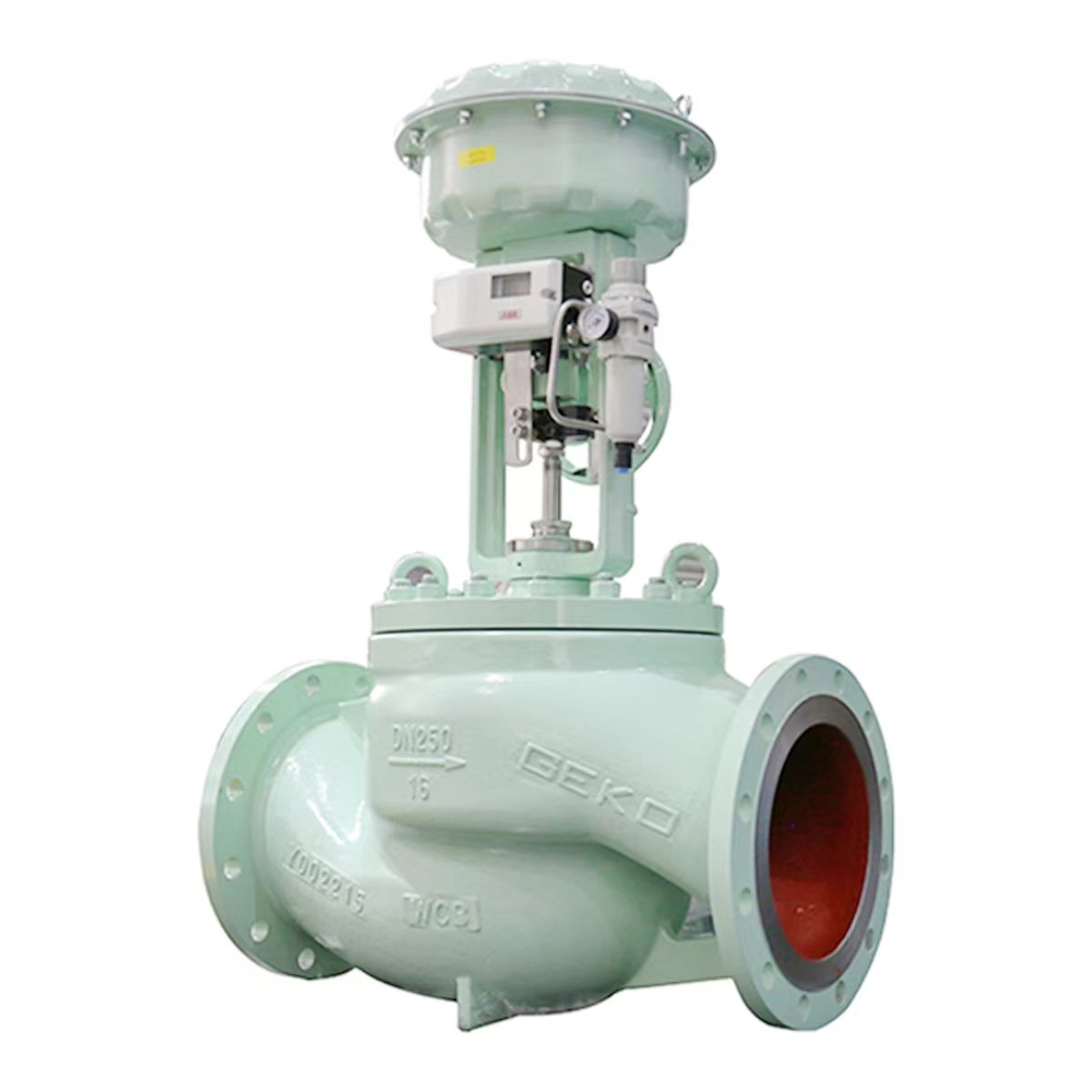

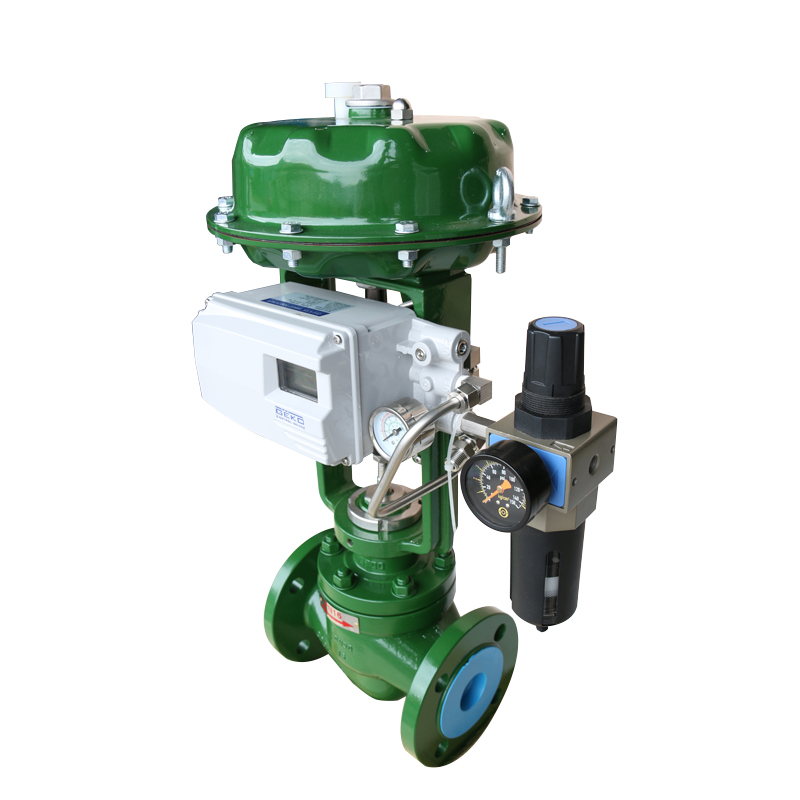

Các Van điều chỉnh khí nén một chỗ ngồi GKV1800C là van điều khiển quy trình có độ chính xác cao, điều khiển chuyển động tuyến tính của lõi van thông qua bộ truyền động khí nén, điều chỉnh chính xác lưu lượng, áp suất hoặc nhiệt độ của môi chất trong đường ống. Thiết kế thân van một chỗ ngồi (bề mặt làm kín đơn), kết hợp với hệ thống dẫn hướng trên cùng hoặc hệ thống dẫn hướng lồng, đảm bảo tính ổn định và độ kín trong điều kiện chênh lệch áp suất cao, thích ứng với các yêu cầu điều chỉnh liên tục của các phương tiện khắc nghiệt như chất lỏng, khí và hơi nướcvà được sử dụng rộng rãi trong các hệ thống điều khiển tự động hóa trong các ngành công nghiệp như hóa chất, dầu khí và điện lực, đạt được khả năng kiểm soát các thông số quy trình ở cấp độ milimet.
Van điều khiển GEKO – Thông số kỹ thuật (GKV18C / GKV16N / GKV6H)
| |
Dòng sản phẩm & Kích thước GKV18C: DN15–100 (½"–4") | Xếp hạng áp suất GKV18C / GKV16N: PN10–63 / ANSI Lớp 150–600
|
Vật liệu thân máy (EN) 1.0619 GP240GH (−10℃ đến 400℃) | Vật liệu thân máy (ASTM) A216 WCB (−29℃ đến 425℃)
|
Ca bô ≤DN65: 1.4408 (A351 CF8M) | Đặc điểm của phích cắm Tiêu chuẩn: Phần trăm bằng nhau / Tuyến tính |
Khả năng bay xa 50:1 | Hướng dẫn kép Tùy chọn: Thanh dẫn hướng đáy tích hợp cho DN40–DN600, Kvs > 25 |
Rò rỉ ghế Niêm phong kim loại: Lớp IV (<0,01% Kvs), tùy chọn Class V | Bellows Seal Lớp vỏ đôi, 1.4571 hoặc Hastelloy tùy chọn |
Áo khoác sưởi ấm Kết nối DN15 hoặc DN25, PN40 (1” ANSI 300) | Các tính năng chính Nội thất có độ chính xác cao, hệ thống ghế thay thế nhanh chóng, |
Đặc trưng:
- Hiệu suất điều chỉnh độ chính xác cao
Đặc tính lưu lượng tuyến tính/phần trăm bằng nhau: Lõi van sử dụng thiết kế hình parabol hoặc tấm lỗ, với độ chính xác điều chỉnh ≤± 1% và tỷ lệ điều chỉnh là 50:1;
Phản hồi nhanh: Bộ truyền động khí nén (tác động đơn/kép) có bộ định vị (loại thông minh tùy chọn), thời gian phản hồi ≤ 3 giây, hỗ trợ phản hồi tín hiệu 4-20mA, HART và các tín hiệu khác, tương thích với tích hợp hệ thống DCS/PLC.
- Thích ứng với chênh lệch áp suất cao và điều kiện làm việc khắc nghiệt.
Cấu trúc làm kín ghế đơn: Lõi van và ghế được kết hợp chặt chẽ, với mức rò rỉ đạt Cấp V (ANSI/FCI 70-2) và chênh lệch áp suất ≤ PN50 (Cấp 300);
Khả năng chịu nhiệt và chống ăn mòn: Vật liệu thân van có thể được lựa chọn từ thép không gỉ 304/316, Hastelloy (C276), Monel (400), có khả năng chịu nhiệt độ từ -196 ℃~550 ℃ và khả năng chống axit mạnh, kiềm và môi trường ăn mòn.
Sự hoàn hảo trong từng chi tiết
- Bộ truyền động mạnh mẽ
Bộ truyền động lò xo đa năng khí nén dòng GEKO 812 mang lại thời gian hành trình nhanh, lực tác động ổn định và hiệu suất tiết kiệm chi phí. Có sẵn nhiều kích cỡ, bộ truyền động này đảm bảo hoạt động mạnh mẽ và chống cháy nổ. Bộ truyền động điện và điện thủy lực cũng là tùy chọn.
- Bộ định vị đa chức năng
Bộ định vị kỹ thuật số GEKO hỗ trợ 4-20 mA, HART, Profibus (PA) và Foundation Fieldbus, cho phép giao tiếp hai chiều và tham số hóa dễ dàng. Thiết bị tuân thủ VDI/VDE 3847, với các phiên bản analog tùy chọn.
- Phớt thân đáng tin cậy
Từ hộp nhồi đến ống thổi, GEKO đảm bảo hiệu suất chống rò rỉ dưới các loại chất lỏng, áp suất và nhiệt độ khác nhau. Thiết kế tối ưu giúp giảm thiểu ma sát, ăn mòn và khí thải.
- Phớt vỏ cố định
Kết nối vỏ/nắp đậy chắc chắn giúp ngăn ngừa lỗi lắp ráp và lực bên, đảm bảo độ kín khít và hoạt động đáng tin cậy.

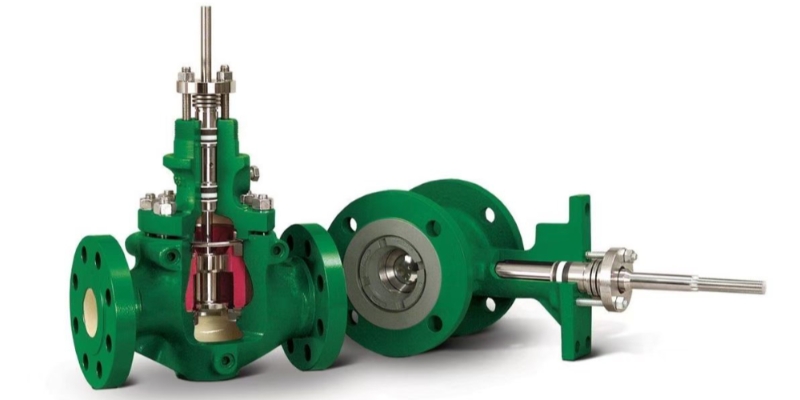

- Linh kiện bên trong có độ chính xác cao
Van GEKO có các chi tiết đóng và đế van được tối ưu hóa, vật liệu cao cấp và hệ thống đế van thay thế nhanh chóng. Các tùy chọn bao gồm vòng đế van bằng kim loại, chịu nén hoặc đối xứng, với phiên bản gốm cho vật liệu mài mòn.
Van điều khiển GEKO – Cải tiến & Lợi ích
| |
Ghế van được cấp bằng sáng chế với phớt mềm PTFE và phớt thứ cấp bằng kim loại
| ✔ Độ kín tuyệt đối của ghế |
Vòng đệm ghế được làm từ nhiều loại vật liệu khác nhau
| ✔ Độ kín của ghế có thể tái tạo được nhờ khả năng tự định tâm |
Vòng đệm chữ V PTFE với bộ phận làm kín chính xác
| ✔ Độ an toàn và kín khít |
Hệ thống thay thế nhanh chóng cho vòng đệm và phích cắm | ✔ Bảo trì mà không cần dụng cụ chuyên dụng |
Nhiều loại van được tối ưu hóa cho mọi ứng dụng
| ✔ Tính linh hoạt quy trình tối đa với chất lượng kiểm soát cao |
Khu vực hộp nhồi bằng thép không gỉ | ✔ Không bị ăn mòn điện hóa |
Vỏ van được tối ưu hóa lưu lượng
| ✔ Hệ số lưu lượng cao |
8. Thiết kế nhỏ gọn, chắc chắn
| ✔ Không gian lắp đặt tối thiểu cần thiết |
Kiểm soát nhiệt độ/áp suất của nồi phản ứng, điều chỉnh tỷ lệ cấp liệu cho tháp chưng cất, điều chỉnh độ pH axit-bazơ.
Điều tiết đầu giếng, ổn định áp suất đường ống, quản lý nhiệt độ bể chứa LNG.
Điều chỉnh nước cấp lò hơi, kiểm soát tải tua bin hơi, hệ thống thu hồi nhiệt thải.
Kiểm soát tỷ lệ và liều lượng chất lỏng vô trùng, điều chỉnh thông số bể lên men, tuân thủ vệ sinh 3A.
Hệ thống phun hóa chất xử lý nước thải, định lượng chất khử SCR/SNCR.
Van điều khiển quay cổng GKV-225V (kiểu bi chữ V) kết hợp những ưu điểm của việc không rò rỉ Bong bóng loại VI được niêm phong van bi với khả năng điều chỉnh cao của van điều khiển, làm cho nó phù hợp với nhiều ứng dụng van điều khiển khác nhau và đạt được khả năng kiểm soát lưu lượng tuyệt vời, giảm áp suất và phản ứng nhanh.Tất cảVan điều khiển bi chữ Vtuân thủ nhiều tiêu chuẩn và chứng nhận của ngành, bao gồm API 607, ATEX, NACE MR0175, PED và SIL, đảm bảo độ tin cậy và tuân thủ các tiêu chuẩn quốc tế.
ĐỌC THÊM
Các Van điều chỉnh khí nén một chỗ ngồi GKV1800C là van điều khiển quy trình có độ chính xác cao, điều khiển chuyển động tuyến tính của lõi van thông qua bộ truyền động khí nén, điều chỉnh chính xác lưu lượng, áp suất hoặc nhiệt độ của môi chất trong đường ống. Thiết kế thân van một chỗ ngồi (bề mặt làm kín đơn), kết hợp với hệ thống dẫn hướng trên cùng hoặc hệ thống dẫn hướng lồng, đảm bảo tính ổn định và độ kín trong điều kiện chênh lệch áp suất cao, thích ứng với các yêu cầu điều chỉnh liên tục của các phương tiện khắc nghiệt như chất lỏng, khí và hơi nướcvà được sử dụng rộng rãi trong các hệ thống điều khiển tự động hóa trong các ngành công nghiệp như hóa chất, dầu khí và điện lực, đạt được khả năng kiểm soát các thông số quy trình ở cấp độ milimet.
ĐỌC THÊM

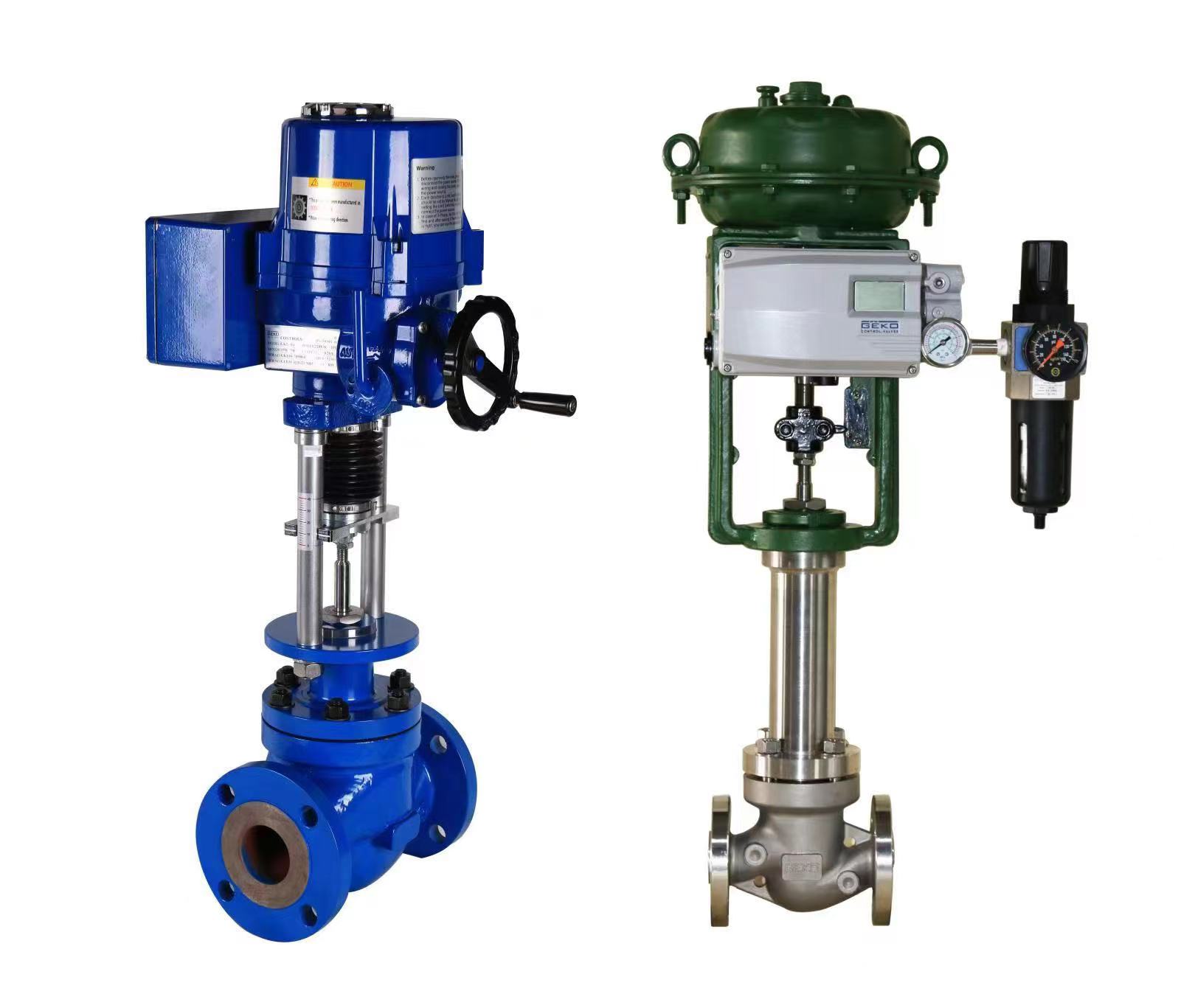

Dòng GKV16N GKV18C GKV16H van điều khiển điện thông minh tích hợp bộ truyền động điện có độ chính xác cao và mô-đun điều khiển thông minh, sử dụng thân van chống ăn mòn và bịt kín cứng, được sử dụng rộng rãi trong các lĩnh vực hóa chất, năng lượng, dược phẩm và các lĩnh vực khác.
