Bộ truyền động điện dòng GKSA là bộ truyền động tích hợp thông minh, sử dụng linh kiện điện tử thay vì linh kiện cơ khí với cấu trúc mô-đun. Bộ truyền động thông minh chuyển đổi tần số tích hợp bộ biến tần, giúp sử dụng năng lượng hợp lý.

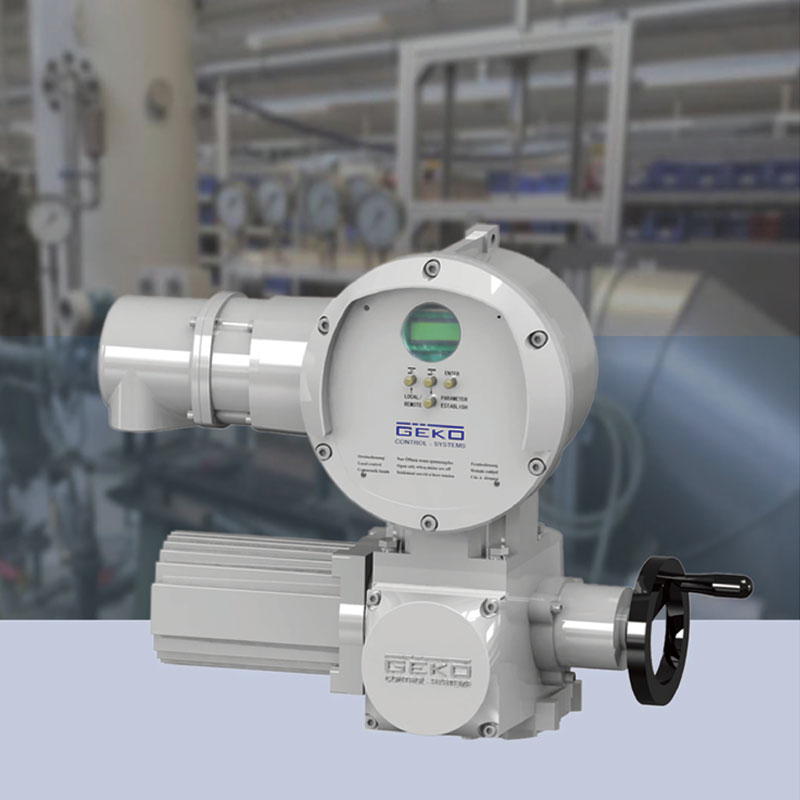

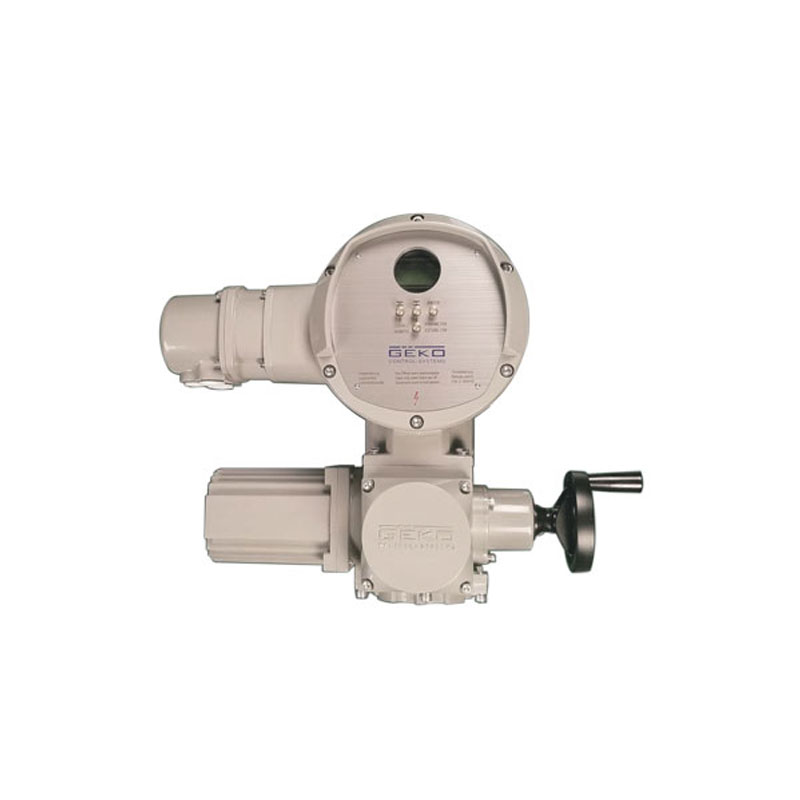

GKSA-BỘ TRUYỀN ĐỘNG ĐIỆN TÍCH HỢP LINTELLIGENT
| |
Lực đẩy đầu ra 9Nm đến 16000Nm
| Tùy chọn điều khiển Bật-Tắt: 120/230 VAC Bảng chuyển tiếp xen kẽ (IRB) 24V: Bộ điều khiển AC/DC Điều chế: Bộ điều khiển Servo NXT Giao thức truyền thông: Servo NXT DeviceNet, EtherNet/IP |
Điện áp 120, 230 VAC 50/60 Hz, 1 pha 24V: AC/DC
| Nguồn điện 24-27VAC hoặc 30-38VDC 70-DNS: VAC:120 70-NXT: 120/220 VAC 50/60Hz, 24V AC/DC |
Xếp hạng vỏ bọc NEMA 4, 4X và IP65, IP67
| Tín hiệu đầu vào Bật-Tắt: 120/230 VAC, 24V: AC/DC Điều chế: 4-20 mA, 0-10V, 0-5V, 2-10V |
Lắp ráp Tiêu chuẩn ISO 5211
| Động cơ 120/230 VAC: Động cơ cảm ứng tụ điện tách rời vĩnh viễn, một pha, có thể đảo ngược 24V: Động cơ DC chổi than nam châm vĩnh cửu |
Phạm vi nhiệt độ -20°F (-29°C) đến 150°F (+65°)
| Tùy chọn chuyển đổi 2 công tắc cơ học SPDT tiêu chuẩn Có sẵn các công tắc phụ trợ bổ sung (tối đa 6 công tắc) Có sẵn công tắc mô-men xoắn tùy chọn. |
Chứng nhận Chứng nhận CE, chứng nhận CCC, chứng nhận chống cháy nổ | Khả năng tương thích của van Nét thẳng và nét góc |
Thiết kế tiêu chuẩn của bộ truyền động điện tích hợp dòng GKSA
Bộ truyền động tiêu chuẩn: hoạt động trong thời gian ngắn S2-15 phút theo tiêu chuẩn DIN EN 60034.
Bộ truyền động điều chế: nhiệm vụ không liên tục S4 / S5 theo DIN EN 60034:
chu kỳ hoạt động tối thiểu 25%, 1200 vòng/giờ cho toàn bộ mô-men xoắn ngắt và tốc độ đầu ra.
sự kết hợp trong phạm vi nhiệt độ từ -20°C đến +60°C.
Cấp bảo vệ IP67 theo DIN EN 60529 (IP68 theo yêu cầu).
Cấp cách điện động cơ F.
Bảo vệ động cơ điện tử, tự động hiệu chỉnh trình tự pha.
Dòng điện khởi động thấp hơn dòng điện định mức.
Dung sai điện áp đường dây -10% / +15% trong phạm vi điện áp đã chọn,
dải tần số từ 40 đến 70 Hz.
Nhiệt độ môi trường cho phép: -20°C đến +60°C (-4°F đến +140°F),
nhiệt độ cao hơn theo yêu cầu.
Kết nối điện kín kép: (chống bụi và nước khi rút phích cắm).
Có thể lắp riêng bộ phận điện tử bằng tay quay/bánh xe để sử dụng trong trường hợp khẩn cấp
hoạt động (ngắt kết nối trong khi động cơ hoạt động!).
"Không xâm lấn" sau khi điều chỉnh vị trí cuối của van (PROFITRON).
Tốc độ đầu ra khác nhau, có thể điều chỉnh để MỞ, ĐÓNG, MỞ khẩn cấp và
ĐÓNG khẩn cấp (PROFITRON).
Ngắt phụ thuộc vào hành trình có thể điều chỉnh liên tục 3 đường cong mô-men xoắn tham chiếu của
van có thể được lưu trữ (PROFITRON).
Hướng dẫn vận hành thông qua màn hình hiển thị bằng 9 ngôn ngữ (PROFITRON) nguồn điện ngoài 24 V DC
có thể cung cấp thiết bị điện tử theo tiêu chuẩn.
Các tính năng của Bộ truyền động điện tích hợp dòng GKSA
Đơn giản hóa cấu trúc, hợp lý --- sử dụng linh kiện điện tử thay vì linh kiện cơ khí, áp dụng cấu trúc mô-đun.
Cấp độ bảo vệ: cấp thấp nhất là IP67, đáp ứng tiêu chuẩn DIN EN 60529. (Lưu ý: có thể cung cấp cấp độ bảo vệ IP68 khi cần).
Lắp đặt riêng biệt: khi không gian lắp đặt không đủ, nhiệt độ quá cao, độ rung quá mức hoặc việc gỡ lỗi và thử nghiệm tại chỗ khó khăn, thì bộ điều khiển thông minh và bộ phận chính có thể được lắp đặt riêng biệt.
Bộ truyền động điện tích hợp dòng GKSA được ứng dụng trong nhiều ngành công nghiệp
Ngành công nghiệp hóa dầu và khí đốt tự nhiên
Cấp nước đô thị và kỹ thuật HVAC
Kỹ thuật tàu thủy và đại dương
Bảo vệ môi trường và xử lý nước công nghiệp
