Tính toán Cv của van bi

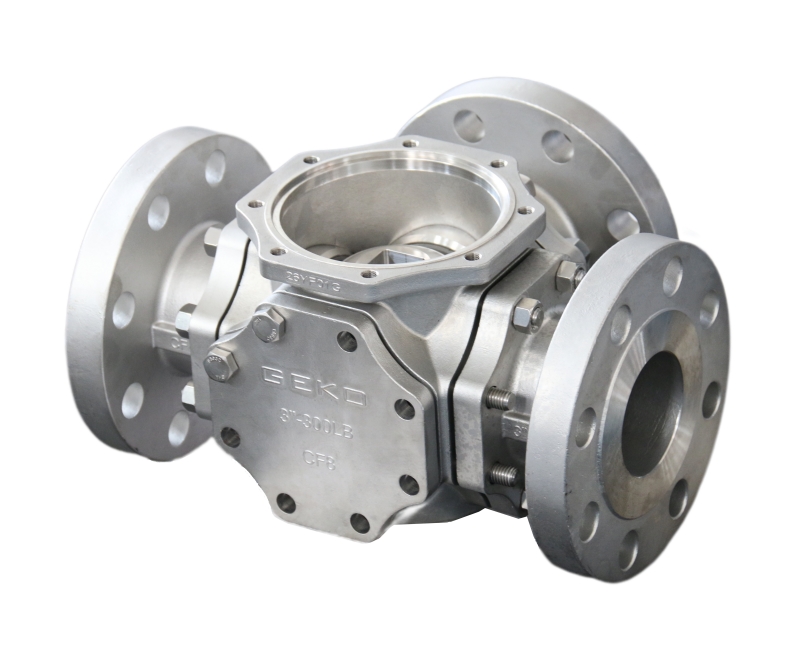

Những sai lầm thường gặp khi chọn kích thước van bi và cách tránh chúngViệc lựa chọn kích thước van bi không phù hợp là một trong những nguyên nhân phổ biến nhất gây ra hiệu suất quy trình kém, mài mòn gioăng sớm, giảm áp suất quá mức, hiện tượng xâm thực, tiếng ồn và ngừng hoạt động nhà máy ngoài kế hoạch. Nhiều kỹ sư và nhóm mua sắm chỉ dựa vào việc khớp kích thước ống danh nghĩa thay vì tính toán lưu lượng, đặc tính chất lỏng, giới hạn vận tốc và chênh lệch áp suất. Cho dù chỉ định... van bi nổi, van bi gắn trục, van bi toàn cổng hoặc van bi cổng giảm kích thước Các biến thể, việc lựa chọn kích thước chính xác cân bằng tính toàn vẹn của việc đóng ngắt, sự ổn định dòng chảy, hiệu suất của bộ truyền động và tổng chi phí sở hữu. Van GEKO hỗ trợ lựa chọn kích thước chính xác với Tính toán Cv của van biHướng dẫn lựa chọn đường kính lỗ khoan và đánh giá kỹ thuật chuyên biệt cho các hệ thống đường ống công nghiệp, hóa chất, điện lực và dầu khí, bao gồm cả các hệ thống chịu tải nặng. van bi đường ống các cụm lắp ráp.Sai lầm 1: Chỉ chọn kích thước dựa trên kích thước danh nghĩa của ống, bỏ qua hệ số giãn nở nhiệt (Cv) và tổn thất áp suất.Lỗi phổ biến nhất là tự động chọn van bi có cùng kích thước danh nghĩa với đường ống liền kề mà không thực hiện đúng quy trình. Tính toán Cv của van biKích thước danh nghĩa không trực tiếp xác định lưu lượng; van bi toàn cổng Và van bi cổng giảm kích thước Hai giá trị NPS giống nhau lại cho ra các giá trị Cv khác nhau đáng kể. Sai sót này dẫn đến hai hậu quả tốn kém: chọn sai kích thước quá lớn hoặc quá nhỏ, và ảnh hưởng trực tiếp đến... áp suất giảm của van bi công nghiệp trên toàn bộ mạch đường ống. Cách tránhBắt đầu với dữ liệu quy trình — lưu lượng, áp suất đầu vào/đầu ra, nhiệt độ hoạt động, mật độ và độ nhớt của chất lỏng — sau đó tính toán hệ số Cv cần thiết. So sánh giá trị Cv đã tính toán với thông số Cv định mức được công bố của van, chứ không chỉ dựa vào đường kính ống.Sai lầm 2: Nhầm lẫn giữa chỉ số Cv của cổng đầy đủ và cổng giảm.Người mua thường cho rằng van bi NPS cụ thể sẽ cung cấp lưu lượng tối đa, nhưng sau đó lại phát hiện ra thiết kế cổng giảm (cổng tiêu chuẩn) đã chọn có đường kính bên trong nhỏ hơn nhiều và hệ số Cv thấp hơn. Van bi đường kính giảm nhẹ hơn và rẻ hơn, nhưng chúng tạo ra tổn hao cao hơn. áp suất giảm của van bi công nghiệp và có thể hạn chế các hoạt động làm sạch đường ống bằng thiết bị chuyên dụng. van bi đường ống các công trình lắp đặt.Cách tránh: Hãy nêu rõ van bi toàn cổng so với van bi cổng giảm kích thước Trên bảng dữ liệu của bạn. Yêu cầu giá trị Cv đã công bố cho cấu hình đường kính lỗ chính xác. Chọn cổng đầy đủ cho việc làm sạch đường ống, đường truyền tổn thất thấp và cách ly lưu lượng cao; cổng giảm có thể chấp nhận được khi tổn thất áp suất có thể chấp nhận được và cần tối ưu hóa chi phí/trọng lượng.Sai lầm thứ 3: Chọn van bi điều khiển quá lớn so với kích thước cần thiếtVan bi cỡ lớn dùng cho điều tiết lưu lượng hoạt động ở hành trình rất ngắn, thường chỉ mở 10–20%. Điều này tạo ra hiện tượng dao động không ổn định, khả năng điều khiển kém, mài mòn gioăng nhanh do vận tốc cục bộ cao, và cần các bộ truyền động lớn hơn, đắt tiền hơn mức cần thiết. Nhiều nhà thiết kế chọn kích thước lớn hơn mức cần thiết “để đảm bảo an toàn” mà không mô phỏng dòng chảy, một rủi ro áp dụng như nhau cho các trường hợp khác. van bi nổi Và van bi gắn trục thiết kế.Cách tránhMục tiêu là đạt được hành trình vận hành từ 40–70% dưới lưu lượng thiết kế bình thường. Cần dành một biên độ an toàn trong tính toán kỹ thuật thay vì tùy tiện tăng kích thước thân van. Xác nhận mô-men xoắn của bộ truyền động van bi ở áp suất chênh lệch hoạt động thực tế, chứ không chỉ là áp suất tối đa của hệ thống.Sai lầm 4: Chọn kích thước quá nhỏ và vượt quá vận tốc dòng chảy an toànVan bi có kích thước nhỏ hơn mức cần thiết sẽ trở thành điểm nghẽn dòng chảy, làm tăng vận tốc, độ nhiễu loạn, tiếng ồn, sự ăn mòn, hiện tượng xâm thực đối với chất lỏng và gây tắc nghẽn dòng chảy đối với môi chất nén được. Điều này làm hỏng các bộ phận van, bi và các chi tiết khác, đồng thời buộc máy bơm hoặc máy nén phải tiêu thụ thêm năng lượng. Nguy cơ hư hỏng bộ phận van đặc biệt nghiêm trọng đối với các loại van có kích thước nhỏ hơn mức cần thiết. van bi có gioăng kim loại các kiểu được sử dụng trong môi trường mài mòn tốc độ cao.Cách tránhÁp dụng giới hạn vận tốc tiêu chuẩn ngành cho chất lỏng, khí và hơi nước. Kiểm tra hiện tượng xâm thực và tắc nghẽn dòng chảy ngay từ giai đoạn lập đặc tả kỹ thuật. Nếu không thể loại bỏ vận tốc cao bằng đường kính lớn hơn, hãy xem xét giảm áp suất theo từng giai đoạn hoặc sử dụng bộ phận chống xâm thực, đặc biệt là đối với van bi có gioăng kim loại lựa chọn.Sai lầm 5: Coi việc tính toán kích thước khí/hơi nước giống như việc tính toán kích thước chất lỏng.Các công thức tính toán kích thước chất lỏng không áp dụng được cho chất lỏng nén được. Khí, hơi và hơi nước thay đổi mật độ theo áp suất, do đó cần phải tính đến hiện tượng tắc nghẽn dòng chảy và các yếu tố giãn nở. Việc sử dụng các phương pháp Cv chất lỏng cho các hệ thống khí sẽ tạo ra kết quả tính toán kích thước sai lệch nguy hiểm, điều này sẽ làm sai lệch kết quả của bạn. Tính toán Cv của van bi và bơm hơi áp suất giảm của van bi công nghiệp.Cách tránhSử dụng các phương trình tính toán kích thước chất lỏng nén được cho khí và hơi nước. Phân biệt giữa chế độ dòng chảy không nghẽn và nghẽn, đồng thời kiểm tra áp suất đầu ra và tỷ số áp suất tới hạn.Sai lầm 6: Bỏ qua kích thước giữa hai mặt bích khi lựa chọn kích thước thay thế.Ngay cả khi thông số NPS và cấp áp suất phù hợp, kích thước không nhất quán giữa các mặt hoặc giữa các đầu nối cũng tạo ra các vấn đề về lắp ráp trong quá trình nâng cấp. Lỗi phổ biến này làm chậm quá trình vận hành và đòi hỏi phải làm lại hoặc sửa đổi các chi tiết nối. van bi nổi, van bi gắn trục hoặc van bi đường ống thay thế.Cách tránhTham khảo tiêu chuẩn ASME B16.10 và xác nhận chiều dài mặt bích, loại kết nối đầu cuối — mặt bích, ren, hàn đối đầu — và tiêu chuẩn mặt bích trước khi đặt hàng van bi thay thế.Sai lầm 7: Quên cấp áp suất và việc giảm công suất theo nhiệt độ.Việc lựa chọn van chỉ dựa trên định mức áp suất môi trường mà không xem xét sự suy giảm theo áp suất-nhiệt độ là một rủi ro về an toàn. Định mức theo tiêu chuẩn ASME B16.34 giảm khi nhiệt độ tăng, và van phải duy trì khả năng hoạt động tốt ở nhiệt độ vận hành tối đa, chứ không chỉ trong điều kiện lạnh — quy tắc này áp dụng cho cả van có gioăng mềm và van bi có gioăng kim loại các mẫu tương tự.Cách tránhGiảm công suất định mức của van bằng cách sử dụng bảng áp suất-nhiệt độ thích hợp và xác nhận rằng công suất định mức của van bao gồm điểm vận hành trong trường hợp xấu nhất.Sai lầm 8: Bỏ qua việc khớp mô-men xoắn của bộ truyền động với áp suất chênh lệch thực tếViệc chọn đúng kích thước thân van nhưng lại chọn kích thước bộ truyền động quá nhỏ là một sai sót thường gặp. Mô-men xoắn khởi động phụ thuộc vào ma sát của gioăng, áp suất và nhiệt độ môi chất, chứ không chỉ phụ thuộc vào kích thước danh nghĩa. Không đủ mô-men xoắn của bộ truyền động van bi Điều này dẫn đến hoạt động chậm, không đóng ngắt hoàn toàn hoặc tắt máy không triệt để.Cách tránhYêu cầu biểu đồ mô-men xoắn ở áp suất chênh lệch thiết kế và tối đa. Bao gồm biên độ an toàn cho khởi động nguội, môi chất có độ nhớt cao và hoạt động theo chu kỳ. Xác minh mô-men xoắn của bộ truyền động van bi Kết quả đầu ra so với giá trị mô-men xoắn khởi động và mô-men xoắn vận hành dành cho bạn. van bi gắn trục hoặc van bi nổi.Quy trình tính toán kích thước van bi đã được chứng minh hiệu quả dành cho kỹ sư và người mua hàng.Thu thập đầy đủ dữ liệu quy trình: lưu lượng, P1, P2, nhiệt độ, loại chất lỏng, mật độ, độ nhớt, áp suất hơi.Xác định mục tiêu dịch vụ: chỉ cách ly hay điều khiển điều chỉnhTính toán CV cần thiết với thông tin chính thức Tính toán Cv của van bi và kiểm tra vận tốc, nguy cơ xâm thực hoặc tắc nghẽn dòng chảy.Lựa chọn van bi toàn cổng hoặc van bi cổng giảm kích thước và xác minh CV đã công bố cho đường kính nòng súng chính xác đó.Xác nhận cấp áp suất, vật liệu, hệ số giảm áp suất-nhiệt độ và kích thước giữa hai mặt bích; chỉ định van bi có gioăng kim loại nếu dự kiến ​​có điều kiện nhiệt độ cao hoặc môi trường ăn mòn.Kích thước bộ truyền động dựa trên áp suất chênh lệch thực tế. mô-men xoắn của bộ truyền động van bi giá trịHãy xác nhận lại với bộ phận kỹ thuật ứng dụng của nhà sản xuất trước khi phát hành yêu cầu báo giá, đặc biệt là đối với các sản phẩm quan trọng. van bi đường ống dự ánVan GEKO giúp ngăn ngừa lỗi chọn kích thước như thế nào?Đội ngũ kỹ sư của GEKO Valve xem xét kỹ lưỡng các thông số quy trình ngay từ đầu để tránh những sai sót thường gặp nhất trong việc lựa chọn kích thước van bi. Chúng tôi cung cấp dữ liệu Cv cho van bi toàn cổng Và van bi cổng giảm kích thước, van bi gắn trục Và van bi nổiKiểm tra mô-men xoắn, tuân thủ kích thước theo tiêu chuẩn ASME/API và lựa chọn vật liệu phù hợp với thành phần hóa học và nhiệt độ của chất lỏng, bao gồm cả các biện pháp mạnh mẽ. van bi có gioăng kim loại Và van bi đường ống các tùy chọn. Đánh giá kích thước đặt trước của chúng tôi giúp phát hiện các vấn đề về kích thước quá khổ/thiếu khổ, nguy cơ tốc độ và mô-men xoắn của bộ truyền động van bi phát hiện các sai lệch trước khi bắt đầu chế tạo, giảm thiểu việc làm lại tại công trường và kéo dài tuổi thọ van đồng thời kiểm soát các tác hại không mong muốn. áp suất giảm của van bi công nghiệp thông qua sự chính xác Tính toán Cv của van bi.Danh sách kiểm tra kích thước cuối cùngTính toán hệ số biến thiên Cv từ dữ liệu quy trình một cách chính xác. Tính toán Cv của van biKhông nên mặc định kích thước ốngChỉ định rõ ràng van bi toàn cổng hoặc van bi cổng giảm kích thướcKiểm tra hiện tượng xâm thực chất lỏng và tắc nghẽn dòng chảy do khí; lựa chọn van bi có gioăng kim loại khi cần thiếtXác định vận tốc dòng chảy an toàn để giảm thiểu sự ăn mòn, tiếng ồn và lượng chất thải dư thừa. áp suất giảm của van bi công nghiệpGiảm cấp áp suất khi đạt nhiệt độ vận hành tối đa.Cuộc thi đấu mô-men xoắn của bộ truyền động van bi đến áp suất chênh lệch hoạt động thực tếXác nhận chiều dài khoảng cách giữa hai đầu và tiêu chuẩn kết nối đầu cuối cho việc nâng cấp. van bi nổi, van bi gắn trục hoặc van bi đường ốngBằng cách vượt ra khỏi việc chỉ đơn thuần lựa chọn kích thước ống phù hợp và áp dụng phương pháp tính toán kích thước van bi dựa trên dữ liệu, các nhóm dự án có thể đảm bảo kiểm soát lưu lượng ổn định, giảm thiểu hao mòn và tiếng ồn, đồng thời tránh được chi phí sửa chữa tốn kém sau khi lắp đặt.Từ khóa SEO: Van bi nổi, van bi gắn trục, van bi toàn lưu lượng, van bi lưu lượng giảm, tính toán hệ số Cv của van bi, tổn thất áp suất của van bi công nghiệp, mô-men xoắn bộ truyền động van bi, van bi có gioăng kim loại, van bi đường ống
