Tìm nguồn cung cấp van bi chống ăn mòn cho môi trường hóa chất khắc nghiệt

Các nhà máy chế biến hóa chất, cơ sở khử muối, giàn khoan ngoài khơi, trạm xử lý nước thải và nhà máy chế biến khoáng sản hoạt động trong môi trường axit, kiềm, giàu clorua, oxy hóa và nước muối khắc nghiệt. Van bi bằng thép carbon thông thường hoặc thép không gỉ 304 tiêu chuẩn sẽ bị ăn mòn rỗ, ăn mòn khe hở, nứt do ăn mòn ứng suất và mỏng thành nhanh chóng trong một chu kỳ sử dụng ngắn, gây rò rỉ chất lỏng, ngừng hoạt động đường ống và thậm chí là các mối nguy hiểm về an toàn. Do đó, việc tìm nguồn cung cấp van bi chống ăn mòn chuyên nghiệp được thiết kế riêng cho điều kiện làm việc hóa chất khắc nghiệt trở thành nhiệm vụ mua sắm cốt lõi đối với các kỹ sư quy trình và người mua dự án.

Van bi chống ăn mòn còn có nhiều tên gọi khác nhau trong thị trường mua sắm toàn cầu: van bi kháng hóa chất, van bi chống ăn mòn, van bi dùng cho môi trường khắc nghiệt, van bi kháng axit và kiềm, van bi kháng clorua. Hướng dẫn này sẽ phân loại một cách có hệ thống các loại hợp kim thân van, vật liệu bên trong, cấu hình làm kín, thiết kế kết cấu và tiêu chuẩn tuân thủ mà bạn cần kiểm tra trong quá trình tìm hiểu, giúp bạn lựa chọn được giải pháp van chống ăn mòn bền bỉ và tiết kiệm chi phí.

1. Vật liệu thân máy chống ăn mòn cốt lõi cho dịch vụ hóa chất khắc nghiệt

Thân van là bộ phận chịu áp lực chính chống lại các chất lỏng ăn mòn. Các vật liệu hợp kim khác nhau có khả năng chống chịu hoàn toàn khác nhau đối với axit, kiềm, nước muối và dung môi hóa học. Dưới đây là tất cả các loại hợp kim thông dụng với các ký hiệu thay thế và môi trường áp dụng:

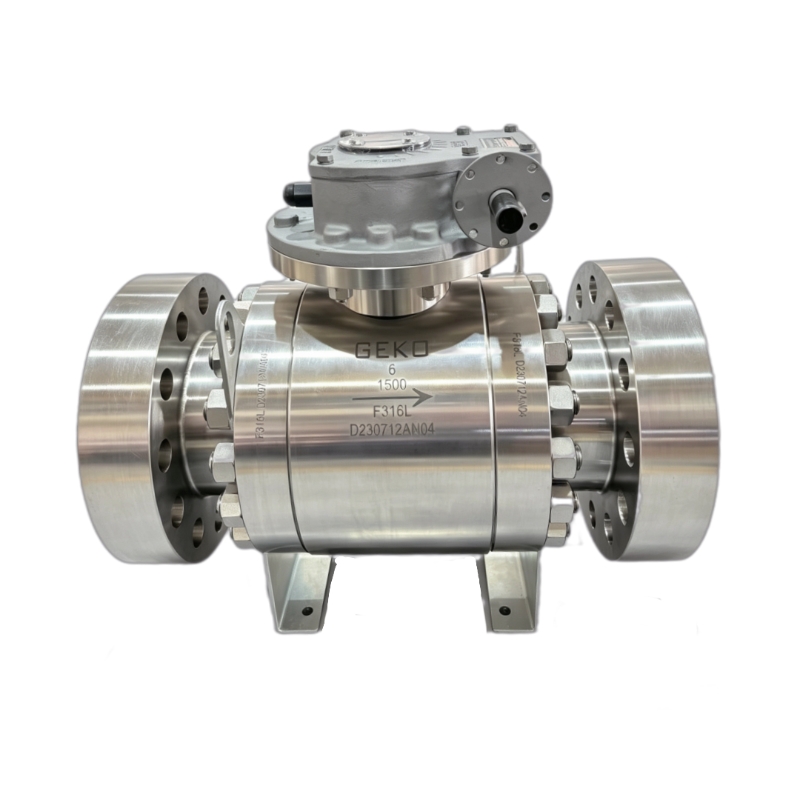

1.1 Van bi bằng thép không gỉ Austenit 316 / 316L

Tên gọi thông dụng: Van bi A182 F316, van bi thép không gỉ hợp kim molypden. Thành phần molypden giúp cải thiện đáng kể khả năng chống lại ion clorua, axit sulfuric loãng, axit phosphoric và phun muối. Phiên bản 316L hàm lượng carbon thấp tránh được hiện tượng ăn mòn giữa các hạt sau khi hàn, được sử dụng rộng rãi trong các đường ống định lượng hóa chất nói chung, nước thải và dung môi hữu cơ ăn mòn nhẹ. Đây là lựa chọn chống ăn mòn cơ bản cho môi trường hóa chất mức độ trung bình.

1.2 Van bi thép không gỉ song pha 2205

Tên gọi khác: Van bi thép song pha UNS S32205, van bi thép không gỉ hai pha. Cân bằng giữa độ bền cơ học cao và khả năng chống ăn mòn clorua vượt trội, chống chịu hiệu quả với nước muối, nước lợ, nước biển và các dung dịch axit-kiềm vừa phải. Nó vượt trội hơn thép không gỉ 316 về khả năng chống rỗ và chống nứt do ứng suất, là lựa chọn tiêu chuẩn cho các nhà máy khử muối và hóa chất ven biển.

1.3 Van bi thép không gỉ siêu song pha 2507

Tên gọi khác: Van bi siêu song pha UNS S32750. Có hàm lượng crom, molypden và nitơ cao hơn thép song pha 2205, thích hợp cho nước muối đậm đặc, nước biển nhiệt độ cao và nước thải hóa chất ô nhiễm nặng. Ứng dụng trong kỹ thuật hàng hải ngoài khơi và đường ống xử lý giàu muối khắc nghiệt.

1.4 Van bi hợp kim niken cao cấp (hợp kim siêu bền)

• Van bi Hastelloy C276Chống chịu được axit oxy hóa mạnh, khí clo, hypoclorit và hỗn hợp hóa chất ăn mòn, lý tưởng cho ngành công nghiệp thuốc trừ sâu, clo-kiềm và hóa chất tinh chế.
• Van bi Inconel 625Khả năng chống chịu tuyệt vời với môi trường ăn mòn ở nhiệt độ cao và mỏi nhiệt, được ứng dụng trong đường ống xuất khẩu của nồi phản ứng hóa học ở nhiệt độ cao.
• Van bi Monel 400Khả năng chống chịu vượt trội với axit flohydric, dung dịch kiềm và nước biển, là vật liệu độc quyền cho các hệ thống xử lý axit HF.

1.5 Van bi chống ăn mòn có lớp lót (Giải pháp thay thế tiết kiệm chi phí)

Đối với các môi trường ăn mòn mạnh như axit clohydric đậm đặc, axit flohydric và các chất oxy hóa mạnh, vật liệu hợp kim quá đắt. Van bi lót sử dụng vỏ ngoài bằng thép carbon hoặc thép đúc với lớp lót bên trong hoàn chỉnh làm lớp chống ăn mòn:

• Van bi lót PTFE (van bi lót Teflon)
• Van bi lót PFA, Van bi lót FEP, Van bi lót cao su

Lớp lót này cách ly hoàn toàn chất nền kim loại khỏi chất lỏng ăn mòn, đạt được khả năng trơ ​​về mặt hóa học và giảm đáng kể ngân sách mua sắm cho các đường ống dẫn hóa chất đường kính lớn.

2. Vật liệu trang trí và gioăng chống ăn mòn phù hợp

Ngay cả với thân van hợp kim cao cấp, vật liệu bi và đế van không phù hợp cũng sẽ dẫn đến hỏng hóc sớm trong môi trường hóa chất khắc nghiệt. Các bộ phận bên trong và bộ phận làm kín phải tương thích về mặt hóa học với môi chất chảy qua:

• Van bi có gioăng lót PTFE / RPTFE: Tính trơ hóa học phổ quát đối với hầu hết các axit, kiềm và dung môi hữu cơ, khả năng đóng kín tuyệt đối ở nhiệt độ môi trường và nhiệt độ trung bình.
• Van bi chống ăn mòn PEEKKết hợp khả năng kháng hóa chất và kháng mài mòn, thích hợp cho môi trường ăn mòn chứa các hạt rắn và kết tủa tinh thể.
• Van bi hợp kim STL Stellite phủ lớp kim loại cứng, có gioăng.: Hàn phủ STL6 / STL12 trên bề mặt bi và đế, dùng cho hơi nước ăn mòn ở nhiệt độ cao, bùn hóa chất mài mòn và chất lỏng nguy hiểm dễ cháy đòi hỏi tuân thủ các quy định an toàn cháy nổ.
• Lõi bi hợp kimBi và trục được rèn từ cùng loại thép với thân van (Duplex 2205, Hastelloy C276, Monel 400) để loại bỏ hiện tượng ăn mòn điện hóa do tiếp xúc giữa các kim loại khác nhau.

3. Các đặc điểm thiết kế kết cấu được tối ưu hóa cho đường ống ăn mòn hóa chất

3.1 Lựa chọn loại lỗ khoan

• Van bi chống ăn mòn đường kính trong/cổng đầy đủ: Giảm thiểu tổn thất áp suất, ngăn ngừa tích tụ cặn và đóng cặn bên trong đường dẫn, lý tưởng cho các chất lỏng hóa học có độ nhớt cao, dễ kết tinh và chứa chất rắn.
• Van bi chống ăn mòn đường kính nhỏ/cổng hạn chế: Kích thước nhỏ gọn cho các đường ống lấy mẫu đường kính nhỏ, đường ống nhánh thiết bị và điểm định lượng hóa chất lưu lượng thấp.

3.2 Cấu trúc phân chia thân xe

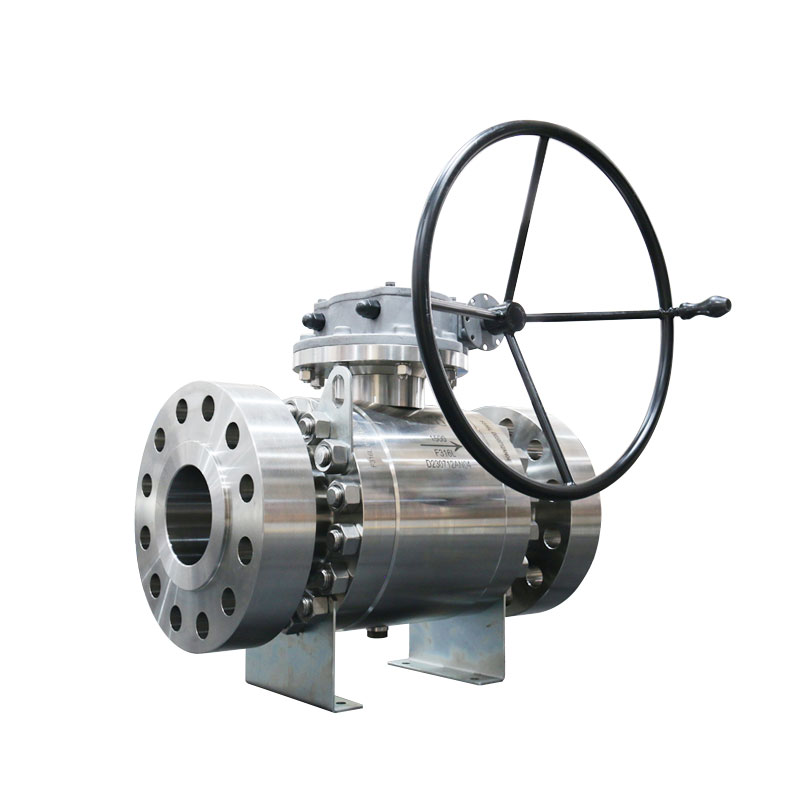

• Van bi chống ăn mòn ba mảnh: Dễ dàng tháo lắp để kiểm tra lớp lót bên trong, thay thế gioăng và súc rửa đường ống, thuận tiện cho việc bảo trì định kỳ thiết bị xử lý hóa chất.
• Van bi hợp kim tích hợp hai mảnh: Cấu trúc chắc chắn, ít điểm rò rỉ, thích hợp cho hệ thống phản ứng hóa học vòng kín áp suất cao.

3.3 Các dạng kết nối cuối

Van bi mặt bích RF chống ăn mòn, van bi hợp kim BW hàn đối đầu, van bi lót SW hàn ổ cắm, van bi chống ăn mòn vệ sinh Tri-Clamp dùng cho các chất phụ gia ăn mòn trong ngành dược phẩm và thực phẩm.

3.4 Cấu hình phụ trợ an toàn cho hóa chất nguy hiểm

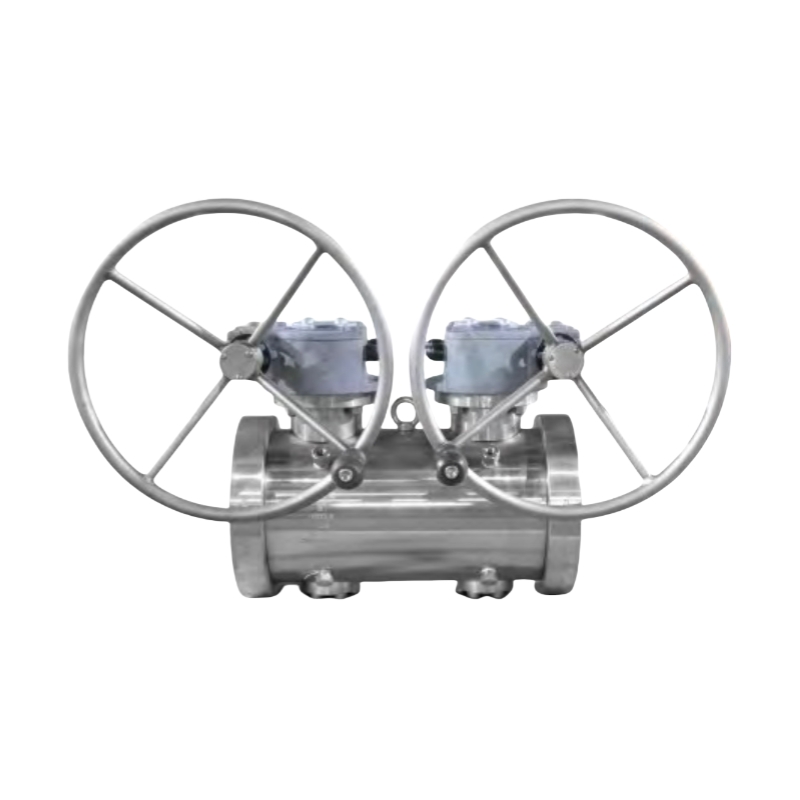

- Cấu trúc thân van chống nổ - Thiết bị chống tĩnh điện cho hơi hóa chất dễ cháy nổ - Thiết bị khóa để tránh thao tác sai - Chức năng Khóa kép và Xả (DBB) để cách ly môi chất độc hại - Thiết kế chống cháy theo tiêu chuẩn API 607

4. Các chứng nhận quan trọng cần thiết cho các dự án trong ngành công nghiệp hóa chất

Khi tìm nguồn cung ứng cho các nhà máy hóa chất toàn cầu, hãy xác minh các tài liệu bắt buộc sau để vượt qua kiểm tra của bên thứ ba: 1. Báo cáo thử nghiệm vật liệu (MTR) có số lô sản xuất để truy xuất nguồn gốc đối với các thân van hợp kim và siêu hợp kim 2. Chứng nhận API 6D cho các đường ống dẫn dầu khí và hóa chất hạng nặng 3. Chứng nhận mô-đun CE PED để thông quan nhập khẩu vào thị trường EU 4. Giấy chứng nhận thử nghiệm an toàn cháy nổ API 607 ​​5. Báo cáo kiểm tra không phá hủy (NDT) cho các bộ phận đúc và rèn van hợp kim

5. Những lỗi thường gặp gây tốn kém cần tránh trong quá trình tìm nguồn cung ứng

1. Van bi bằng thép không gỉ SS304 được chỉ định cho nước biển và môi trường giàu clorua, dẫn đến ăn mòn rỗ nhanh chóng.
2. Sử dụng gioăng PTFE thông thường cho các hóa chất oxy hóa mạnh ở nhiệt độ cao, gây ra hiện tượng phân hủy lớp lót và rò rỉ môi chất.
3. Chọn vật liệu bi và thân van khác nhau, gây ra hiện tượng ăn mòn điện hóa bên trong khoang van.
4. Chọn thiết kế đường kính nhỏ hơn cho các chất lỏng hóa học dễ kết tinh, dẫn đến tắc nghẽn đường ống và quá áp hệ thống.
5. Bỏ qua các chứng nhận vật tư MTR và các tài liệu an toàn phòng cháy chữa cháy, dẫn đến không được nghiệm thu dự án và không thông quan xuất khẩu.

Phần kết luận

Việc lựa chọn van bi chống ăn mòn đạt tiêu chuẩn cho môi trường hóa chất khắc nghiệt tập trung vào việc phân loại vật liệu chính xác: thép không gỉ 316L cho môi trường ăn mòn nhẹ, thép song pha 2205/2507 cho môi trường clorua và nước biển, hợp kim siêu bền Hastelloy, Inconel và Monel cho môi trường ăn mòn cực mạnh, cùng với van bi lót PTFE/PFA như một lựa chọn kinh tế cho đường kính lớn. Kết hợp với bộ phận chống ăn mòn phù hợp, vật liệu làm kín tương thích hóa chất, cấu trúc chống tắc nghẽn toàn bộ đường kính và đầy đủ các chứng nhận ngành, các thông số kỹ thuật này có thể tối đa hóa tuổi thọ của van và loại bỏ thời gian ngừng hoạt động ngoài kế hoạch trong các hệ thống xử lý hóa chất mạnh.

GEKO Valve sản xuất đầy đủ các loại van bi chống ăn mòn, bao gồm các phiên bản thép song pha, hợp kim siêu bền và lót PTFE, với kích thước lỗ, cấu hình làm kín, cụm bộ truyền động và phụ kiện an toàn có thể tùy chỉnh để phục vụ khách hàng trong các ngành công nghiệp hóa chất, khử muối, hàng hải ngoài khơi, xử lý nước thải và dược phẩm trên toàn thế giới.
