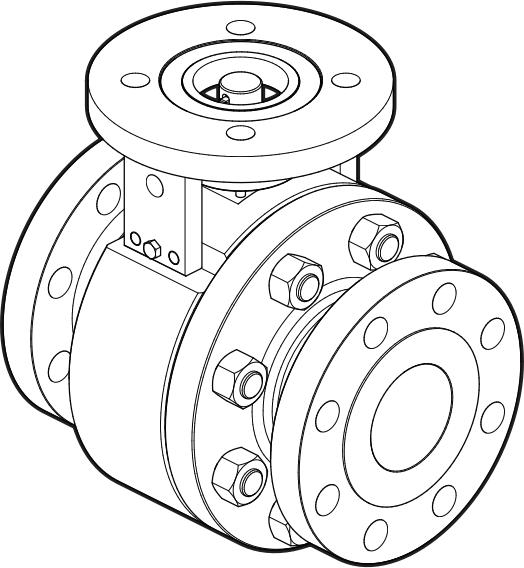

VAN BI DỊCH VỤ NGHIÊM TRỌNG

GIỚI THIỆU

Van bi chịu tải trọng nặng có đế kim loại Series được thiết kế theo tiêu chuẩn ASME B16.34 và ASME. Series này được thiết kế là van bi nổi tự do với đế kim loại. Điều quan trọng là phải lắp đặt van vào đường ống theo đúng thiết kế để đạt được hiệu suất tối ưu. Nếu có bất kỳ câu hỏi nào, vui lòng liên hệ với chúng tôi.

Vui lòng liên hệ với chúng tôi. info@geko-union.com

Dòng sản phẩm này có thể được cấu hình cho một chiều hoặc

Dòng chảy hai chiều. Hướng dòng chảy ưu tiên và phía áp suất cao được chỉ định trên van. Cần chú ý lắp đặt van đúng hướng dòng chảy ưu tiên và phía áp suất cao đã chỉ định.

Hướng dòng chảy ưu tiên được ghi trên bảng tên hoặc van.

Van bi chịu tải nặng được thiết kế để xử lý các chất rắn bị cuốn theo và các điều kiện mài mòn/xói mòn tương ứng liên quan đến các ứng dụng này. Tùy thuộc vào ứng dụng cụ thể, M1 có thể được trang bị cổng xả và/hoặc

các cổng xả để xả các hạt ra khỏi khoang cơ thể, ngăn ngừa đóng cặn hoặc loại bỏ các chất bẩn tích tụ. Vui lòng tham khảo

phần trang trí của sản phẩm cụ thể của bạn cho ghế tương ứng

Thiết kế và sự hiện diện của các cổng như vậy. Việc điều chỉnh và bảo trì đúng cách sẽ kéo dài đáng kể tuổi thọ của van trong những môi trường khắc nghiệt này.

Điều kiện đặc biệt để sử dụng an toàn

Các yếu tố sau đây phải được xem xét cẩn thận để

Đảm bảo van tương thích với môi trường sử dụng. Nhà thiết kế hệ thống và/hoặc người dùng cuối phải chính thức giải quyết từng van bi chịu tải nặng và ghi chép cẩn thận.

lý do đằng sau các biện pháp cụ thể được thực hiện để đảm bảo

tiếp tục tuân thủ trong suốt vòng đời của van bi dịch vụ khắc nghiệt.

Những cân nhắc về vật liệu

Titan không được sử dụng trong các ứng dụng khai thác Nhóm I và thiết bị Nhóm II Loại 1, do khả năng bắt lửa từ tia lửa do tác động cơ học. Vui lòng tham khảo

nhà máy để biết chi tiết về những hạn chế về vật liệu

Cân nhắc về nhiệt độ

Van bi dịch vụ nghiêm ngặt Series được thiết kế theo

với xếp hạng áp suất/nhiệt độ ASME B16.34 và là

thích hợp cho nhiệt độ hoạt động lên đến 593 °C (1.100 °F),

Tùy thuộc vào vật liệu chế tạo. Thiết kế riêng có sẵn theo yêu cầu và mức áp suất và nhiệt độ sẽ được ghi trên nhãn van. Phương tiện bảo dưỡng phải

được xem xét khi đánh giá mức áp suất và nhiệt độ.

Nhà thiết kế hệ thống có trách nhiệm đảm bảo nhiệt độ tối đa, bên trong thân van hoặc bên ngoài

bề mặt, sẽ vẫn ở dưới nhiệt độ bắt lửa của khí quyển. Có thể cần thêm các thiết bị bảo vệ

để đảm bảo biên độ an toàn nhiệt đủ bao gồm nhưng không giới hạn ở: thiết bị ngắt nhiệt và thiết bị làm mát.

Đối với nhiệt độ hoạt động trên 200°C (392°F), Bray khuyến nghị sử dụng vật liệu cách nhiệt cho thân van.

Những cân nhắc về tĩnh điện

Khi môi trường xử lý là vật liệu lỏng hoặc bán rắn có điện trở bề mặt vượt quá 1 G-ohm, cần có các biện pháp phòng ngừa đặc biệt

nên được thực hiện để đảm bảo quá trình không tạo ra

Phóng tĩnh điện. Điều này có thể được thực hiện bằng cách đảm bảo lưu lượng của môi trường xử lý vẫn dưới 1 m/giây hoặc cung cấp đủ điểm xả dọc theo đường dẫn xử lý để loại bỏ

sự tích tụ tĩnh điện.

Có thể cần phải nối đất thích hợp bằng cách sử dụng dây nối đất hoặc các phương tiện khác.

Những cân nhắc về dòng điện lạc

Khi van bi dịch vụ nghiêm ngặt được sử dụng gần nguồn dòng điện cao hoặc bức xạ từ tính, cần phải liên kết chắc chắn với mặt đất để ngăn ngừa đánh lửa do cảm ứng.

dòng điện hoặc nhiệt độ tăng do những dòng điện này.

Chất rắn bị cuốn theo & Phương tiện xử lý

Cần cân nhắc đặc biệt về việc lọc môi trường xử lý nếu có khả năng xảy ra quá trình

Môi trường xử lý được khuyến nghị nên được lọc để cho phép các hạt có đường kính không lớn hơn 1,0 mm đi qua cụm van khi có

là khả năng cao của các hạt rắn. Các hạt lớn hơn

kích thước có thể được coi là phù hợp dựa trên khả năng

của các hạt trong môi trường quá trình và khu vực

phân loại. Quyết định liên quan đến mức độ và giới hạn lọc

nên được nhà thiết kế hệ thống và/hoặc người dùng cuối ghi chép đầy đủ để đảm bảo tuân thủ liên tục trong suốt vòng đời của

van.

SỬ DỤNG KHÔNG NGUY HIỂM

Thiết bị này rời khỏi nhà máy trong tình trạng thích hợp để được an toàn

được lắp đặt và vận hành theo cách an toàn, không gây nguy hiểm. Người dùng phải tuân thủ các lưu ý và cảnh báo trong tài liệu này nếu muốn duy trì tình trạng an toàn này và đảm bảo thiết bị hoạt động an toàn.

Thực hiện tất cả các biện pháp phòng ngừa cần thiết để ngăn ngừa hư hỏng van

do xử lý thô bạo, va đập hoặc bảo quản không đúng cách. Không sử dụng hợp chất mài mòn để làm sạch van hoặc dùng bất kỳ vật gì để cạo bề mặt kim loại.

Hệ thống điều khiển trong đó van được lắp đặt phải có

các biện pháp bảo vệ thích hợp — để ngăn ngừa thương tích cho nhân viên hoặc hư hỏng thiết bị — trong trường hợp các thành phần của hệ thống bị hỏng.

Giới hạn trên của áp suất và nhiệt độ cho phép

(tùy thuộc vào vật liệu xây dựng van) phải

được quan sát. Những giới hạn này được hiển thị trên thẻ nhận dạng van.

Không được vận hành van cho đến khi tuân thủ các tài liệu sau:

> Tuyên bố về các Chỉ thị của EU

> Sổ tay hướng dẫn IOM (đi kèm với sản phẩm).
