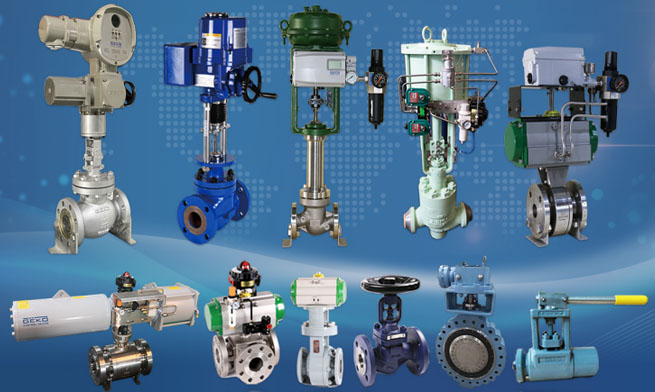

Các dạng van điều tiết (van điều khiển): Chín loại van điều tiết (van điều khiển)

Tóm tắt bài viết: Van điều tiết (Van điều khiển) Được phân loại thành chín loại dựa trên cấu trúc: van điều chỉnh một chỗ ngồi, van điều chỉnh hai chỗ ngồi, van điều chỉnh ống lót, van điều chỉnh góc, van điều chỉnh ba ngả, van màng, van bướm, van bi và van quay lệch tâm. Sáu loại đầu tiên là van hành trình tuyến tính, trong khi ba loại sau là van hành trình góc. Chín loại này là những sản phẩm cơ bản nhất, còn được gọi là sản phẩm thông dụng, sản phẩm cơ bản hoặc sản phẩm tiêu chuẩn. Nhiều sản phẩm đặc biệt và tùy chỉnh được phát triển dựa trên chín loại này.

Dưới đây, Mạng lưới Kỹ thuật Đo lường cung cấp phần giới thiệu ngắn gọn về chín loại Van điều chỉnh (Van điều khiển):

Van điều khiển một chỗ ngồi thẳng: Được sử dụng rộng rãi, với đặc tính rò rỉ thấp, chênh lệch áp suất cho phép nhỏ, đường dẫn dòng chảy phức tạp và cấu trúc đơn giản. Thích hợp cho môi trường sạch với yêu cầu rò rỉ nghiêm ngặt và chênh lệch áp suất làm việc thấp. Tuy nhiên, van kích thước nhỏ (đường kính danh nghĩa DN) < 20mm) cũng có thể được sử dụng trong trường hợp chênh lệch áp suất lớn. Chú ý kiểm tra chênh lệch áp suất cho phép để tránh van không đóng chặt.

Van điều khiển hai chỗ ngồi thẳng: Khác với van điều khiển một chỗ ngồi thẳng, van điều khiển hai chỗ ngồi thẳng có đặc điểm là độ rò rỉ lớn và chênh lệch áp suất cho phép lớn. Do đó, van này phù hợp với môi trường sạch có yêu cầu rò rỉ không quá khắt khe và chênh lệch áp suất làm việc lớn. Khi lựa chọn, cần chú ý đến độ rò rỉ của van có đáp ứng các yêu cầu kiểm soát quy trình hay không.

Van ống lót: Van ống lót được chia thành van ống lót đơn và van ống lót đôi. Van ống lót tương tự như van một chỗ ngồi và phù hợp với van một chỗ ngồi, trong khi van ống lót đôi tương tự như van hai chỗ ngồi và phù hợp với van hai chỗ ngồi. Van ống lót có ưu điểm là độ ổn định tốt và dễ dàng tháo lắp, nhưng giá thành cao hơn van một chỗ ngồi và van hai chỗ ngồi từ 50% đến 200%, và cần có gioăng làm kín đặc biệt. Van ống lót được sử dụng rộng rãi và là loại van được sử dụng rộng rãi thứ hai sau van một chỗ ngồi và van hai chỗ ngồi.

Van góc: Hình dạng tiết lưu tương tự như van một chỗ ngồi, nhưng đường dẫn dòng chảy của thân van đơn giản hơn. Phù hợp cho môi trường sạch, ít rò rỉ và chênh lệch áp suất không lớn, cũng như các trường hợp cần đường ống vuông góc.

Van ba chiều: Có ba lối đi, có thể thay thế hai van một chỗ ngồi thẳng. Dùng để chia tách và hợp nhất, cũng như dòng chảy hai pha và các trường hợp chênh lệch nhiệt độ không quá 150°C. Khi DN ≤ 80mm, van hợp nhất có thể được sử dụng để chia tách.

Van màng : Đường dẫn dòng chảy đơn giản, màng ngăn có khả năng chống ăn mòn nhất định. Thích hợp cho những trường hợp môi trường không sạch và môi trường ăn mòn yếu, yêu cầu đóng ngắt ở hai vị trí.

Van bướm : Tương đương với việc lấy một đoạn ống thẳng làm thân van, và thân van tương đương với đế van. Do đó, nó có hiệu suất "tự làm sạch" tốt và tương đối nhẹ. Thích hợp cho môi trường không sạch và những trường hợp chênh lệch áp suất, lưu lượng và đường kính lớn. Khi DN> 300mm, thường được bổ sung bằng van bướm.

Van bi : Van bi hình chữ "O" là loại van không bị tắc nghẽn khi mở hoàn toàn, với hiệu suất "tự làm sạch" tốt nhất. Phù hợp cho những trường hợp môi trường đặc biệt bẩn và môi trường chứa sợi, yêu cầu đóng ngắt hai vị trí. Van bi hình chữ "V" có đặc tính điều khiển tỷ lệ phần trăm gần như bằng nhau và phù hợp cho những trường hợp môi trường chứa sợi, bẩn và có phạm vi điều chỉnh tương đối rộng.

Van quay lệch tâm : Van này nằm giữa van bướm và van bi, có khả năng "tự làm sạch" và hiệu suất điều khiển tốt, đồng thời cũng có thể đóng ngắt. Do đó, nó phù hợp để điều chỉnh trong những trường hợp môi chất bẩn và yêu cầu rò rỉ thấp.
