Các hệ thống chất lỏng công nghiệp và đô thị hiện đại đòi hỏi các bộ phận đáng tin cậy có khả năng vừa đóng/mở van vừa điều chỉnh lưu lượng chính xác. Trong số các giải pháp van xoay góc phần tư, van bướm nổi bật nhờ kích thước nhỏ gọn, hiệu quả về chi phí và hiệu suất điều chỉnh lưu lượng đã được chứng minh trên các đường ống có đường kính lớn. Mặc dù nhiều người dùng chỉ liên tưởng van bướm với chức năng đóng van đơn giản, nhưng van bướm được lựa chọn đúng cách có thể cung cấp khả năng điều tiết ổn định cho chất lỏng, khí và môi chất có độ mài mòn thấp. Bài viết này giải thích chính xác cách van bướm điều chỉnh lưu lượng, đặc tính điều khiển, phạm vi hoạt động phù hợp, sự phù hợp của bộ truyền động và những hạn chế thực tế trong các hệ thống quy trình hiện đại.

Van bướm điều khiển lưu lượng bằng cách xoay một đĩa tròn bên trong lòng ống. Đĩa quay quanh một trục trung tâm được kết nối với cơ cấu điều khiển bằng tay, khí nén hoặc điện. Khi đĩa song song với trục đường ống, van mở hoàn toàn để đạt lưu lượng tối đa. Khi đĩa quay về vị trí đóng, nó chặn một phần đường dẫn dòng chảy, tạo ra sức cản dòng chảy thay đổi, điều chỉnh vận tốc môi chất và lưu lượng thể tích. Ở góc quay 90 độ, đĩa vuông góc với dòng chảy để đóng kín.

Không giống như van bi cho phép dòng chảy gần như không bị cản trở ở toàn bộ đường kính, đĩa van bướm luôn nằm bên trong đường dẫn dòng chảy ngay cả khi mở hoàn toàn. Sự cản trở vốn có này tạo ra sự sụt giảm áp suất, trở thành cơ sở vật lý quan trọng cho việc điều tiết và kiểm soát lưu lượng.
Hầu hết các van bướm tiêu chuẩn đều tuân theo một quy tắc nhất định. đặc tính dòng chảy tỷ lệ phần trăm bằng nhau đã được sửa đổiNhững điều chỉnh góc nhỏ ở phạm vi giữa hành trình tạo ra những thay đổi tương đối lớn về lưu lượng. Điều này có nghĩa là hiệu suất điều tiết tốt nhất thường xảy ra ở mức độ mở đĩa từ 20% đến 70%. Vận hành gần vị trí đóng hoàn toàn hoặc gần mở hoàn toàn làm giảm độ chính xác điều chỉnh: vị trí gần đóng có nguy cơ gây hiện tượng xâm thực và ăn mòn tốc độ cao; vị trí gần mở hoàn toàn tạo ra sự thay đổi lưu lượng tối thiểu ngay cả khi đĩa quay đáng kể.
Đối với các vòng điều khiển phức tạp, các đĩa định hình tùy chỉnh có thể điều chỉnh đường cong lưu lượng để phù hợp với các yêu cầu quy trình tuyến tính, cải thiện độ ổn định cho các ứng dụng điều chỉnh lưu lượng liên tục.

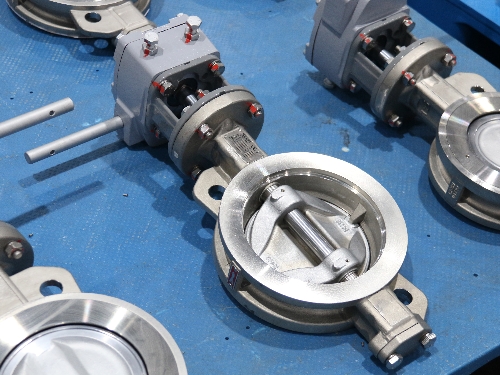

Hiệu quả điều tiết tốt không chỉ phụ thuộc vào thiết kế thân van mà còn phụ thuộc vào cơ cấu truyền động tương thích:


Nếu không có bộ định vị chuyên dụng, ngay cả van bướm chất lượng cao cũng không thể duy trì lưu lượng điểm đặt ổn định trong điều kiện áp suất đầu vào thay đổi.

Các kỹ sư cần hiểu rõ những hạn chế thực tế để tránh hỏng hóc linh kiện sớm:
Van bướm được sử dụng rộng rãi để điều chỉnh lưu lượng trong các hệ thống quy mô lớn, nơi mà chi phí và không gian là những yếu tố quan trọng cần cân nhắc:
Giới hạn hoạt động điều tiết trong phạm vi mở 20%–70%. Chỉ định bộ truyền động điều chỉnh có phản hồi vị trí cho các vòng điều khiển tự động. Tính toán mô-men xoắn vận hành dựa trên áp suất chênh lệch thực tế, không chỉ dựa trên kích thước van danh nghĩa. Chọn vật liệu gioăng phù hợp với nhiệt độ quá trình và thành phần hóa học của môi chất. Trong trường hợp dự đoán xảy ra hiện tượng xâm thực nghiêm trọng, hãy xem xét sử dụng bộ phận chống xâm thực hoặc các loại van thay thế khác.
Van bướm mang lại khả năng điều chỉnh lưu lượng hiệu quả và cạnh tranh về chi phí cho nhiều hệ thống công nghiệp và đô thị hiện đại có đường kính lớn. Nguyên lý đĩa quay của chúng cho phép cả việc cách ly và điều chỉnh lưu lượng, tuy nhiên hiệu suất bị giới hạn bởi đặc tính dòng chảy, cấu hình bộ truyền động và điều kiện quy trình. Việc lựa chọn thiết kế van, phần cứng truyền động và phạm vi hoạt động phù hợp sẽ đảm bảo kết quả kiểm soát lưu lượng ổn định và lâu dài từ hệ thống van bướm của bạn.
