Lựa chọn giữa van bi đường kính lớn và van bi đường kính nhỏ: So sánh van bi đường kính lớn và van bi đường kính nhỏ - Hướng dẫn lựa chọn đầy đủ

Khi lựa chọn van bi xoay 90 độ công nghiệp cho đường ống xử lý, hệ thống truyền dẫn chất lỏng và vòng cách ly an toàn, các kỹ sư thường phải đối mặt với một quyết định quan trọng: van bi toàn cổng hoặc van bi cổng giảm kích thướcHai cấu hình lỗ khoan này cũng được biết đến rộng rãi trên thị trường công nghiệp toàn cầu với các tên gọi chuyên nghiệp khác: van bi lỗ khoan toàn phần, van bi lỗ khoan xuyên suốt, van bi lỗ khoan thẳng cho loại lưu lượng lớn; van bi lỗ khoan giảm, van bi lỗ khoan hạn chế, van bi lỗ khoan hẹp, van bi lỗ khoan giới hạn cho phiên bản đường dẫn nhỏ hơn.

Kích thước lỗ van bi bên trong quyết định trực tiếp đến sức cản dòng chảy, tổn thất áp suất, tiêu thụ năng lượng bơm, hiệu quả làm sạch đường ống, chi phí dự án và hiệu suất hoạt động lâu dài của hệ thống. Việc lựa chọn sai kích thước lỗ van sẽ dẫn đến tổn thất áp suất quá mức, khả năng làm sạch đường ống bị suy giảm, chi phí vận hành cao hơn và thậm chí tiềm ẩn rủi ro an toàn trong các đường ống công nghiệp quan trọng. Hướng dẫn chi tiết này phân tích các định nghĩa, tên gọi khác nhau, sự khác biệt về cấu trúc, ưu điểm và nhược điểm cũng như điều kiện làm việc áp dụng cho van bi toàn phần và van bi giảm phần, giúp người mua đưa ra quyết định mua hàng chính xác.

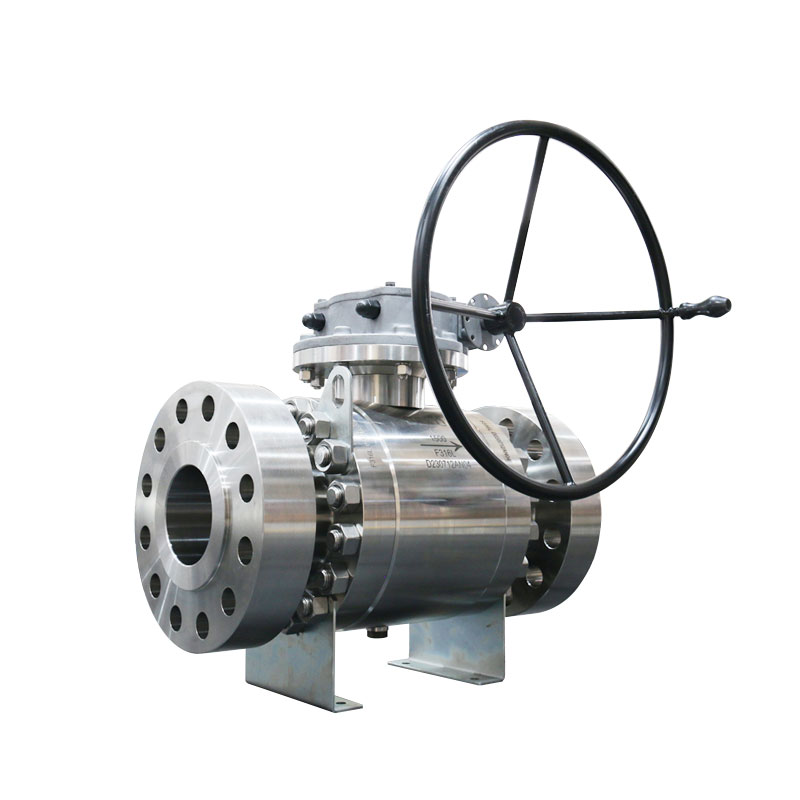

1. Định nghĩa và tất cả các tên gọi khác của van bi toàn phần

Tên chính thức tiêu chuẩn

Van bi toàn lưu lượng

Các từ đồng nghĩa phổ biến trong ngành công nghiệp và tên gọi khu vực

• Van bi đường kính lớn (thuật ngữ phổ biến nhất trong các tiêu chuẩn API, ASME và châu Âu)
• Van bi xuyên lỗ
• Van bi thẳng
• Van bi lưu lượng toàn phần
• Van bi có đường kính bằng nhau

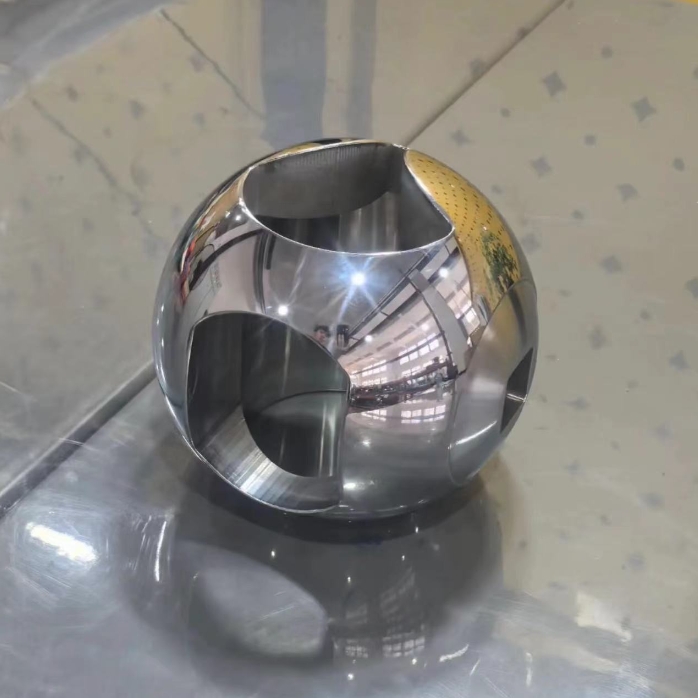

Trong van bi toàn đường kính/toàn cổng, lỗ tròn được khoan bên trong quả cầu nổi hoặc gắn trên trục xoay khớp chính xác với đường kính trong của đường ống được kết nối. Kênh dẫn dòng tạo thành một đường dẫn thẳng, không bị cản trở với độ thu hẹp tối thiểu khi mở hoàn toàn.

Ưu điểm cốt lõi của van bi toàn cổng/toàn đường kính

• Độ sụt áp gần bằng không trên toàn bộ thân van, giúp giảm đáng kể tải trọng bơm và mức tiêu thụ năng lượng cho các hệ thống tuần hoàn lưu lượng lớn.
• Hỗ trợ việc làm sạch đường ống bằng thiết bị chuyên dụng (pigging), kiểm tra bên trong và làm sạch cơ học (rất cần thiết cho đường ống dẫn dầu khí, dầu thô, khí tự nhiên và nhiên liệu tinh chế).
• Thích hợp cho môi trường nhớt, bùn, nước thải và chất lỏng chứa các hạt rắn mà không có nguy cơ bị tắc nghẽn.
• Tốc độ dòng chảy không bị hạn chế, lý tưởng cho các dịch vụ xả khẩn cấp, thoát nước và ngắt nhanh.
• Tương thích với cả cấu trúc van bi kiểu bi nổi và van bi kiểu trục xoay cho các cấp áp suất từ ​​thấp đến cực cao.

Nhược điểm

Việc sử dụng bi van có kích thước lớn hơn đòi hỏi kích thước tổng thể của thân van lớn hơn, trọng lượng nặng hơn, chi phí nguyên vật liệu cao hơn và giá mua ban đầu cao hơn so với các loại có đường kính nhỏ hơn.

Các kịch bản ứng dụng điển hình

• Các đường ống dẫn dầu khí đường dài
• Hệ thống đường ống xử lý trong nhà máy lọc dầu, các vòng tuần hoàn chuyển chất lỏng trong ngành hóa dầu.
• Hệ thống thủy lực, tuần hoàn nước làm mát lưu lượng cao trong các nhà máy điện.
• Các đường ống cần được làm sạch bằng thiết bị chuyên dụng (pigging) và kiểm tra ăn mòn bên trong định kỳ.
• Đường ống dẫn khí LNG đông lạnh và nitơ lỏng

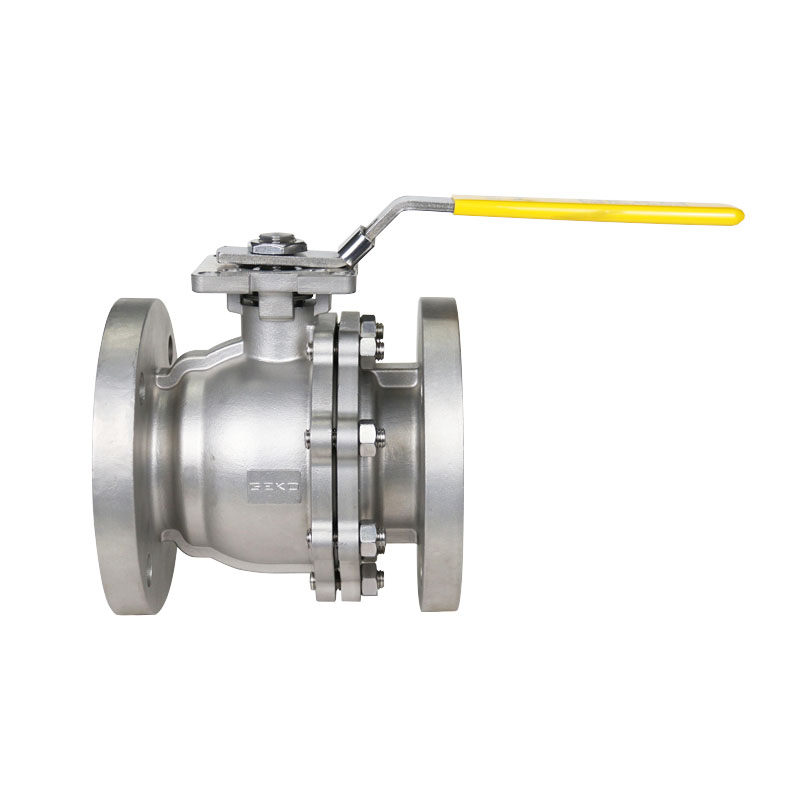

2. Định nghĩa và tất cả các tên gọi khác của van bi cửa thu nhỏ

Tên chính thức tiêu chuẩn

Van bi giảm kích thước

Các tên gọi thay thế được chấp nhận rộng rãi trong ngành công nghiệp

• Van bi đường kính nhỏ (thuật ngữ kỹ thuật tiêu chuẩn toàn cầu)
• Van bi có đường kính hạn chế
• Van bi đường kính nhỏ
• Van bi có lỗ tiết lưu hạn chế
• Van bi cổng thu hẹp
• Van bi lỗ nhỏ

Đường kính lỗ bên trong của van bi giảm đường kính được thiết kế nhỏ hơn kích thước ống danh nghĩa (NPS/DN) của các đầu nối van, thường nhỏ hơn một hoặc hai cỡ. Điều này tạo ra một phần hẹp bên trong quả cầu, chắc chắn sẽ tạo ra sự nhiễu loạn và tổn thất áp suất trong quá trình dòng chảy.

Ưu điểm cốt lõi của van bi có đường kính cổng/đường kính lỗ giảm

• Cấu trúc tổng thể nhỏ gọn, kích thước vỏ nhỏ hơn, trọng lượng nhẹ hơn và dễ dàng lắp đặt trong không gian chật hẹp.
• Chi phí sản xuất thấp hơn, mang lại lợi ích kinh tế đáng kể cho việc mua sắm số lượng lớn phục vụ mục đích chung.
• Lõi bi nhỏ hơn giúp giảm mô-men xoắn vận hành, đòi hỏi các bộ truyền động khí nén/điện nhỏ hơn và rẻ hơn cho việc điều khiển tự động.
• Khả năng đóng ngắt hiệu quả đối với các đường ống nhánh thông thường có lưu lượng thấp và không quan trọng.

Nhược điểm

• Hiện tượng giảm áp suất và tổn hao cột áp rõ rệt, làm tăng mức tiêu thụ năng lượng liên tục của các máy bơm tuần hoàn.
• Không được phép sử dụng thiết bị kiểm tra đường ống (pigging) và bị cấm đối với các đường ống dẫn chính cần làm sạch bên trong.
• Nguy cơ tắc nghẽn cao hơn khi xử lý chất lỏng nhớt, bùn và các chất chứa hạt rắn.

Các kịch bản ứng dụng điển hình

• Hệ thống HVAC tòa nhà, cấp nước sinh hoạt và các đường ống phụ trợ công nghiệp nhánh nhỏ.
• Khí nén dùng cho thiết bị, khí nén, đường dẫn định lượng hóa chất nhỏ
• Các vòng mạch bypass thứ cấp, điểm lấy mẫu và các nhánh cách ly không quan trọng
• Hệ thống đường ống xử lý nước áp suất thấp và đường ống dịch vụ chung cho công nghiệp nhẹ

3. Bảng so sánh trực tiếp: Van bi đường kính lớn so với van bi đường kính nhỏ

• Kích thước lỗ khoan bên trong: Cửa nạp đầy (phù hợp với đường kính trong của ống) | Cửa nạp giảm (lỗ nhỏ hơn kích thước tiêu chuẩn)
• Danh pháp thay thếVan bi đường kính lớn, đường kính xuyên suốt, lưu lượng đầy đủ | Van bi đường kính nhỏ, đường kính hạn chế, đường kính hẹp
• Giảm áp suất: Tổn thất áp suất tối thiểu, không đáng kể | Tổn thất áp suất và nhiễu loạn đáng kể
• Khả năng tương thích với thiết bị làm mátHỗ trợ đầy đủ cho việc kiểm tra đường ống | Không hỗ trợ thao tác làm sạch đường ống bằng thiết bị chuyên dụng (pigging)
• Kích thước và trọng lượng tổng thể: Lớn hơn và nặng hơn | Nhỏ gọn và nhẹ
• Yêu cầu về bộ truyền động: Mô-men xoắn lớn hơn, bộ truyền động lớn hơn | Mô-men xoắn nhỏ hơn, bộ truyền động nhỏ hơn
• Tổng chi phíChi phí đầu tư ban đầu cao hơn | Tiết kiệm chi phí, phù hợp với ngân sách
• Tốt nhất cho: Các đường ống chính, dầu khí, công nghệ đông lạnh, hệ thống lưu lượng cao | Các nhánh phụ trợ, hệ thống HVAC, khí điều khiển, cách ly bật/tắt chung

4. Các nguyên tắc lựa chọn thực tế để tránh sai sót trong việc xác định thông số kỹ thuật

1. Chọn Van bi đường kính lớn (cổng lớn) Nếu đường ống là đường ống chính, cần làm sạch bằng thiết bị pigging, vận chuyển lưu lượng lớn, chất lỏng nhớt, bùn hoặc môi trường đông lạnh, hoặc tiết kiệm năng lượng là ưu tiên hàng đầu.
2. Chỉ định Van bi đường kính nhỏ (cổng nhỏ) Dùng cho các nhánh phụ, đường ống nhỏ, đóng ngắt thủ công định kỳ và các dự án không quan trọng cần kiểm soát chi phí.
3. Đối với van bi áp suất cao gắn trên trục xoay trong ngành dầu khí API 6D, phiên bản đường kính đầy đủ luôn là tiêu chuẩn bắt buộc trong ngành.
4. Các van bi nổi cỡ nhỏ DN15 ~ DN50 dùng trong giao thông thường chủ yếu sử dụng thiết kế đường kính nhỏ hơn theo mặc định, trong khi các van cách ly đường kính lớn hơn lại ưa chuộng thiết kế đường kính đầy đủ.

5. Kết luận

Sự khác biệt cốt lõi giữa van bi toàn đường kính (đường kính lớn, đường kính xuyên suốt, lưu lượng đầy đủ) và van bi giảm đường kính (đường kính nhỏ, đường kính hạn chế, đường kính hẹp) nằm ở kích thước đường dẫn dòng chảy bên trong và hiệu suất hệ thống thu được. Không có lựa chọn nào tốt hơn tuyệt đối, chỉ có cấu hình phù hợp nhất với cấu trúc đường ống, nhu cầu lưu lượng, đặc tính môi chất, yêu cầu làm sạch đường ống và ngân sách dự án.

GEKO Valve cung cấp cả van bi đường kính đầy đủ và van bi đường kính giảm, kiểu van nổi và kiểu van gắn trục, với các vật liệu thân van như thép carbon WCB, thép không gỉ SS304/SS316, thép song pha, gioăng mềm PTFE và gioăng kim loại phủ cứng STL, đáp ứng mọi nhu cầu cấu hình đường kính van công nghiệp cho các ngành công nghiệp chế biến trên toàn cầu.
